Опис

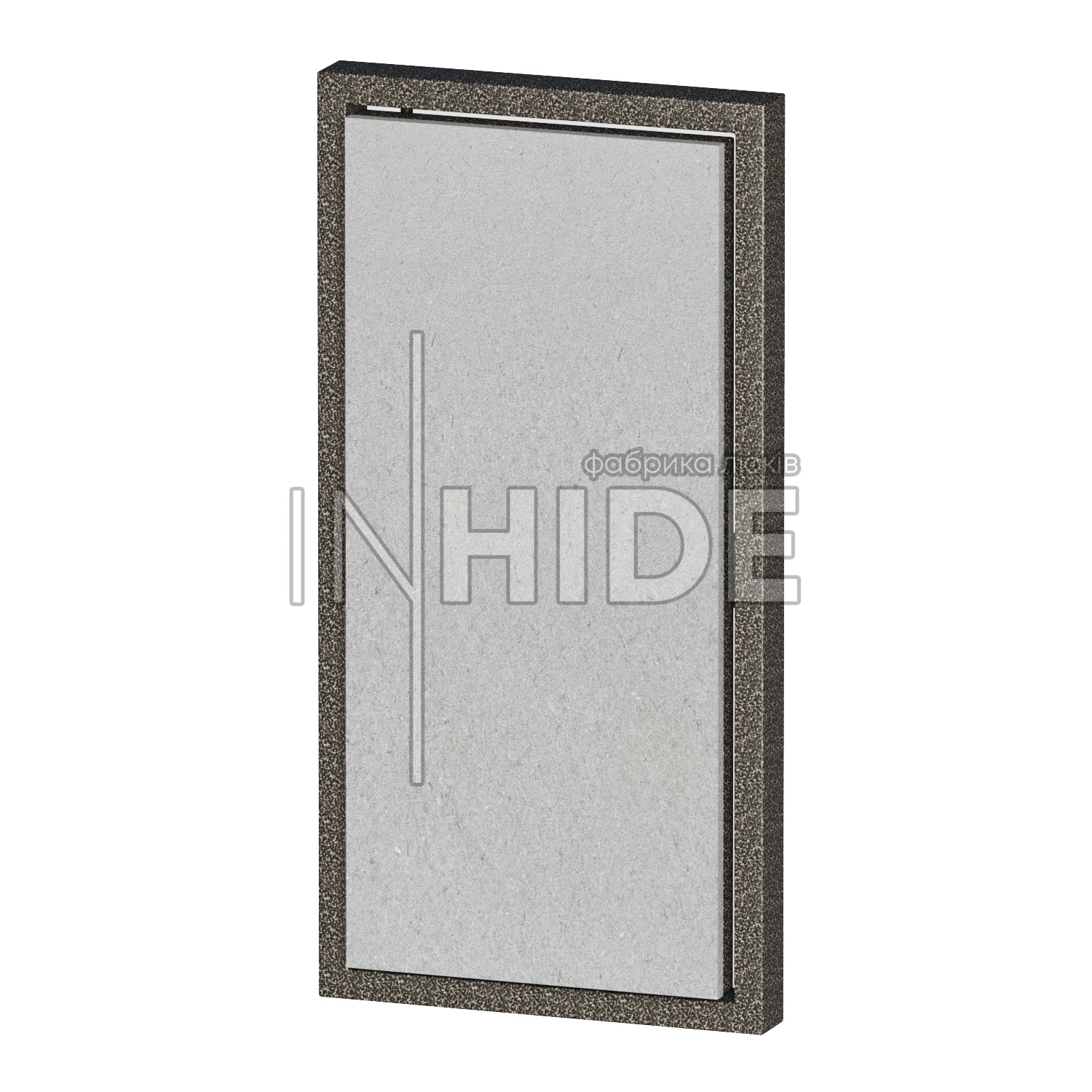

BASE 3D – стальний прихований ревізійний люк з 3D регулюванням
BASE 3D – сучасний ревізійний люк, який забезпечує зручний доступ до інженерних комунікацій, приховуючи їх за керамічною плиткою та іншими оздоблювальними матеріалами. Маючи унікальну конструкцію, він дозволяє регулювати положення дверцят у трьох площинах – по ширині, висоті та глибині, що особливо корисно у новобудовах, де незначне осідання стін є доволі звичним явищем. Подібна гнучкість навіть при безшовному укладанні чи вузьких міжплиткових швах забезпечує точне поєднання плитки на люку та стіні, створюючи цілісну конструкцію без жодних компромісів щодо її естетичності.
Універсальне застосування і широкі можливості щодо облицювання
BASE 3D створений для приховування різноманітних інженерних комунікацій, включаючи лічильники, крани, технічні ніші та трубопроводи. Причому встановлювати його можна як у приміщеннях, так і на вулиці під накриттям, гарантовано отримуючи при цьому потрібний захист від будь-яких зовнішніх проявів.
Щодо облицювання, то люк оптимально взаємодіє з такими матеріалами:
- Керамічна плитка товщиною до 12 мм.
- Керамограніт до 10 мм.
- Мозаїка до 20 мм.
- HPL-панелі до 20 мм та інші подібні за вагою матеріали.
При необхідності облицювання важчими матеріалами, такими як керамограніт понад 10 мм, мармур чи граніт, фахівцями мануфактури INHIDE проводиться індивідуальний розрахунок навантаження.
Точне 3D регулювання для бездоганної естетики
Головною перевагою BASE 3D є налаштування положення дверцят у трьох площинах – по ширині, висоті та глибині. Подібна конфігурація дозволяє досягти ідеального поєднання плитки на люку з плиткою на стіні, незалежно від точності монтажу чи кваліфікації майстра. Особливо актуально це при укладанні плитки з мінімальними швами або при безшовному облицюванні, де навіть найменша невідповідність здатна повністю зіпсувати загальний вигляд стіни.
Конструктивні особливості та матеріали високої якості

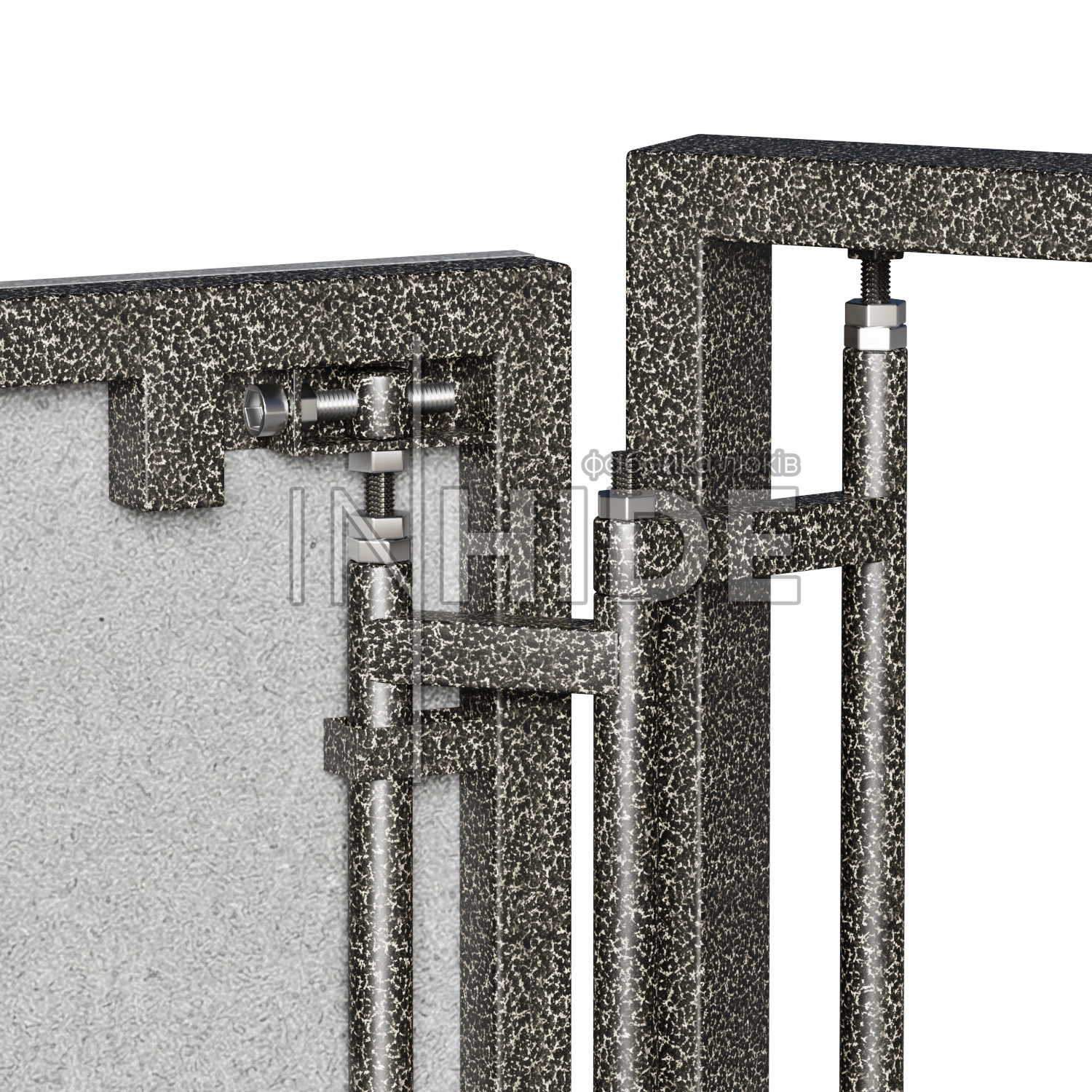

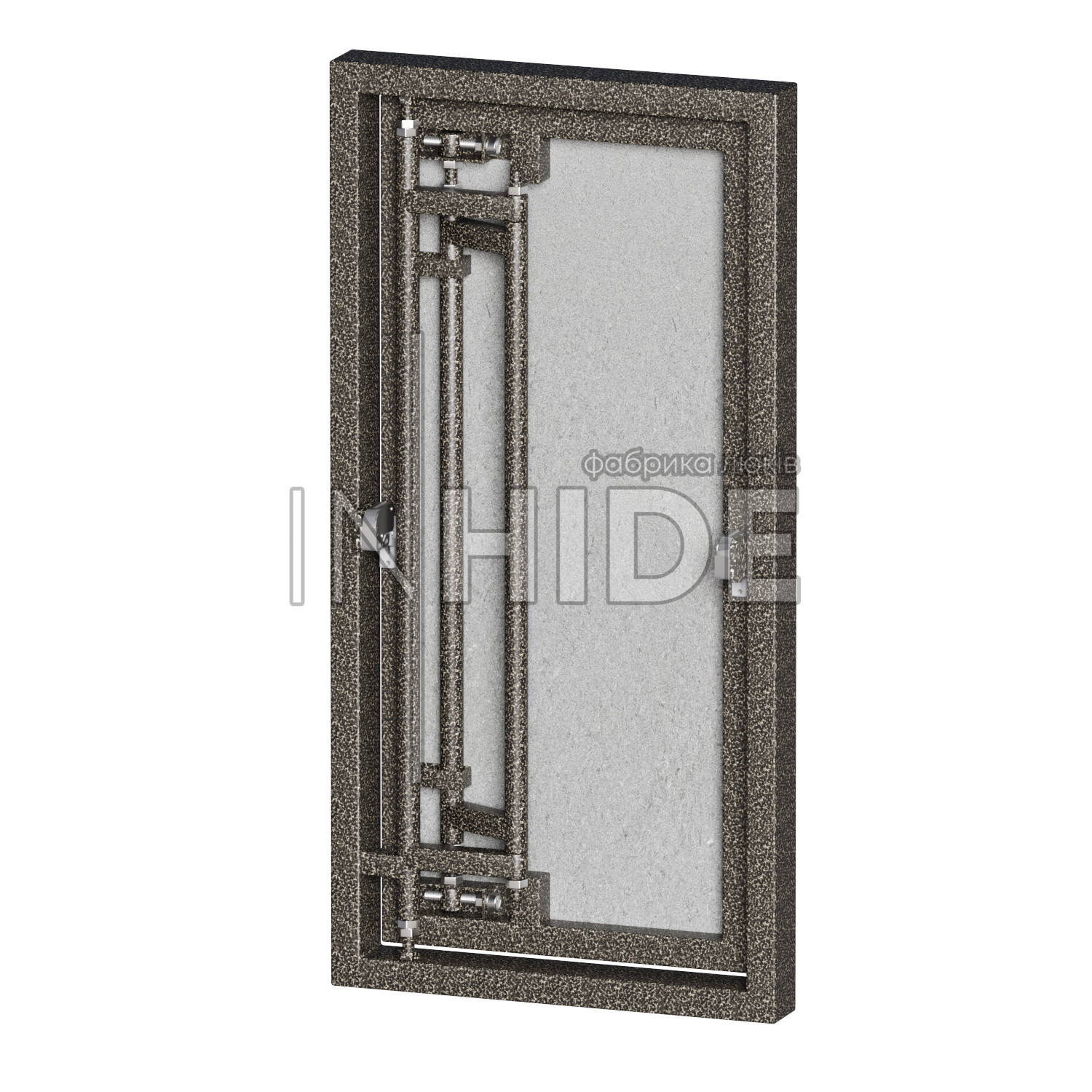

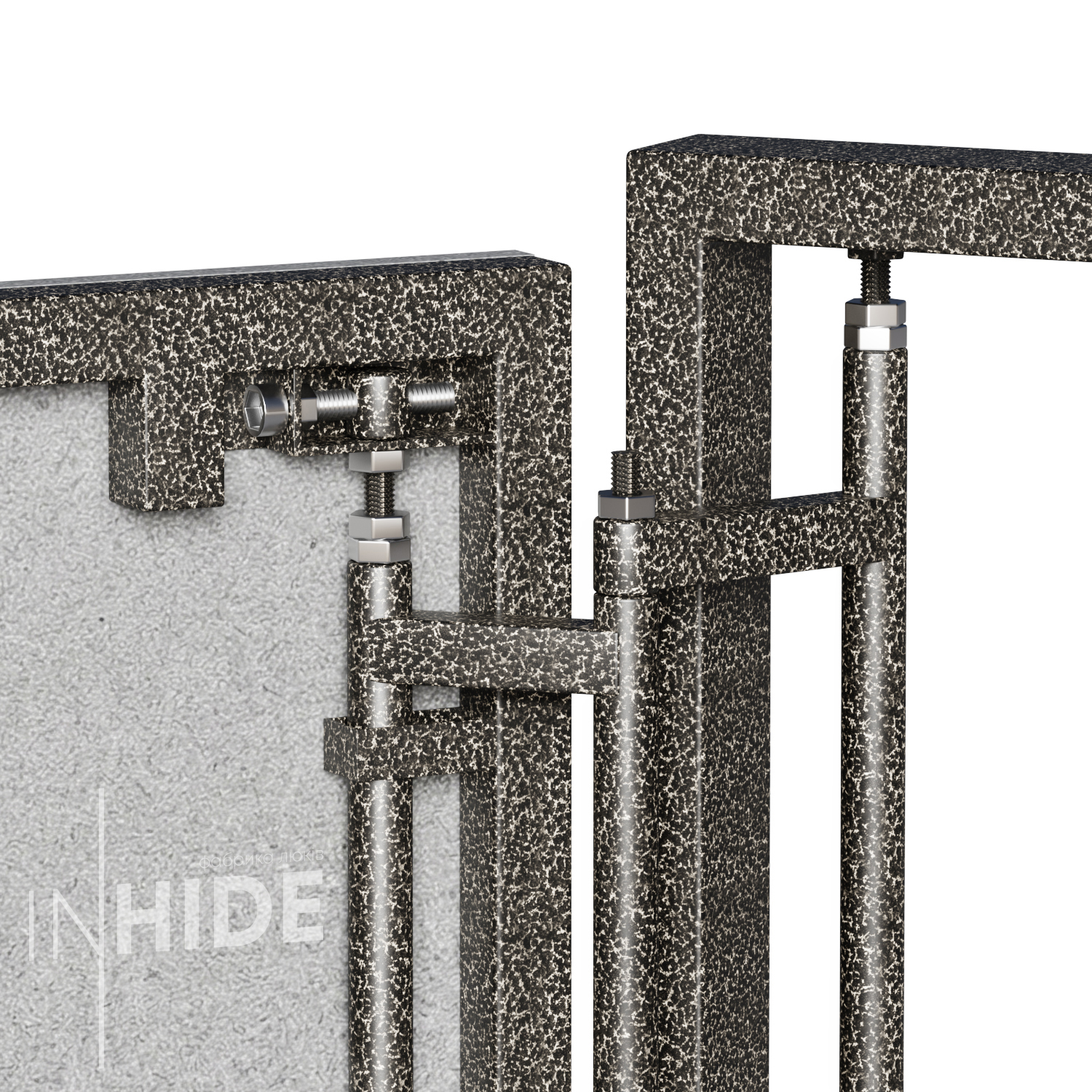

Люк BASE 3D складається з рами та дверцят, виготовлених зі стального профілю TUBE 20×40×1,2 мм, на який закріплений гіпсоволокнистий суперлист KNAUF товщиною 10 мм. Рама і дверцята з’єднані за допомогою петлі, яка забезпечує 3D регулювання та плавне відкриття створки. Петля при цьому виготовлена зі сталі товщиною 5 мм, безпроблемно витримуючи навіть найважчі облицювальні матеріали.
Всі стальні елементи покриті полімерним шаром, який захищає їх від корозії, забезпечуючи довговічність та стійкість до впливу вологи. Шви тут з’єднані аргонно-дуговим методом зварювання, що робить їх міцними та майже непомітними, гарантуючи не лише надійність конструкції, а й її бездоганний зовнішній вигляд.
Глибина люка у закритому стані становить 55 мм, а в районі замків – 70 мм, що дозволяє безпроблемно інтегрувати його в стіну без жодних зайвих виступів при цьому. Окремо слід виділити наявний механізм, який дозволяє швидко відкривати люк у разі екстреної необхідності, що робить його вкрай практичним та зручним у використанні.
Унікальна PUSH system для зручної експлуатації люка

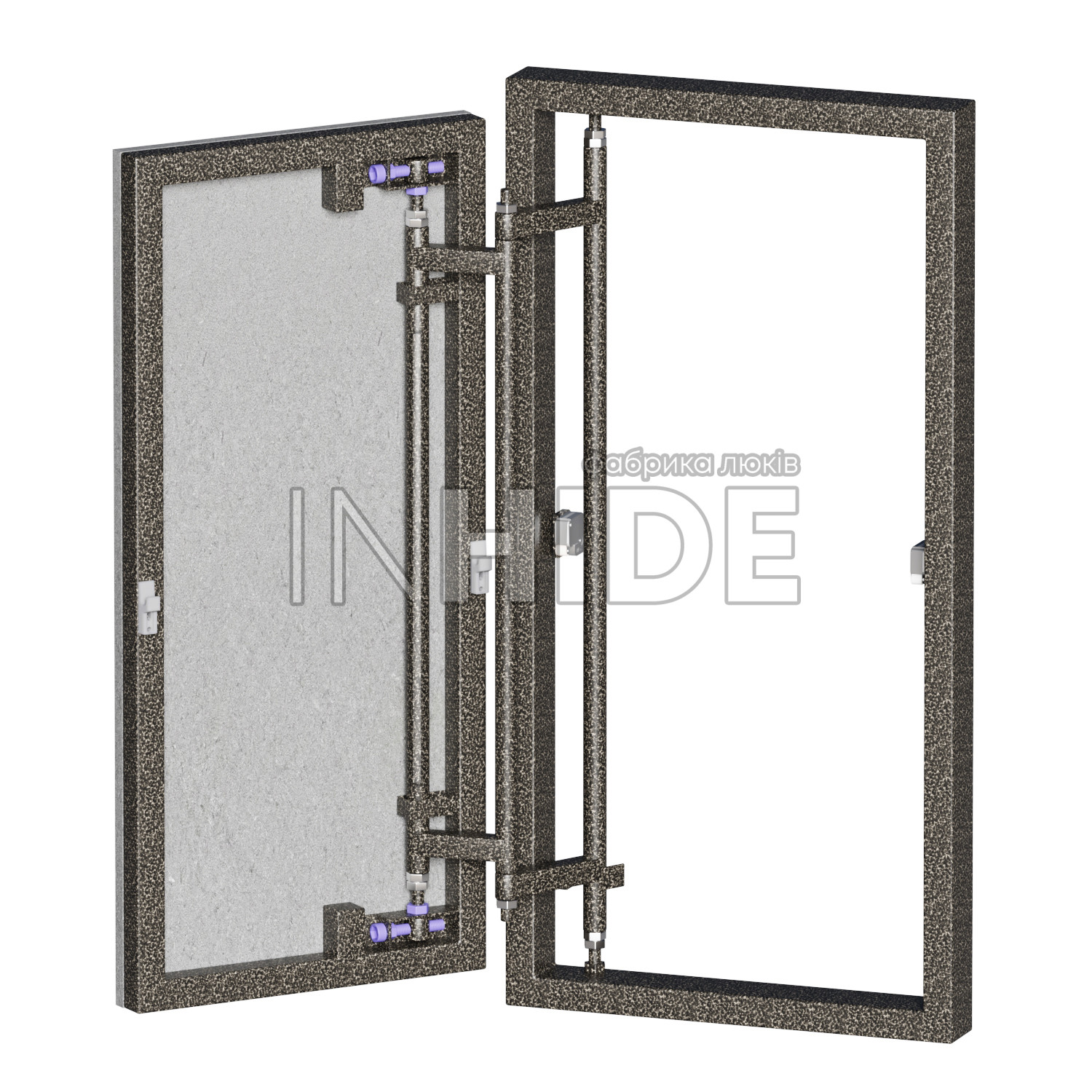

Люк BASE 3D відкривається за допомогою PUSH system, яка використовує замки Mini-Latch HEFELE, розташовані зі сторони петель та протилежного боку. При натисканні дверцята спочатку відкриваються у фронтальному напрямку, а потім обертаються вбік на 110°, що запобігає відколам облицювального матеріалу. Така конструкція забезпечує легкий доступ до інженерних комунікацій, зберігаючи при цьому естетичну цілісність стіни. Регулювання механізму здійснюється за допомогою звичайного гайкового ключа, що дозволяє проводити потрібні налаштування не втрачаючи зайвого часу та виключаючи будь-які ризики для дверцяти/створки люка.
Розміри та конфігурація ревізійних люків

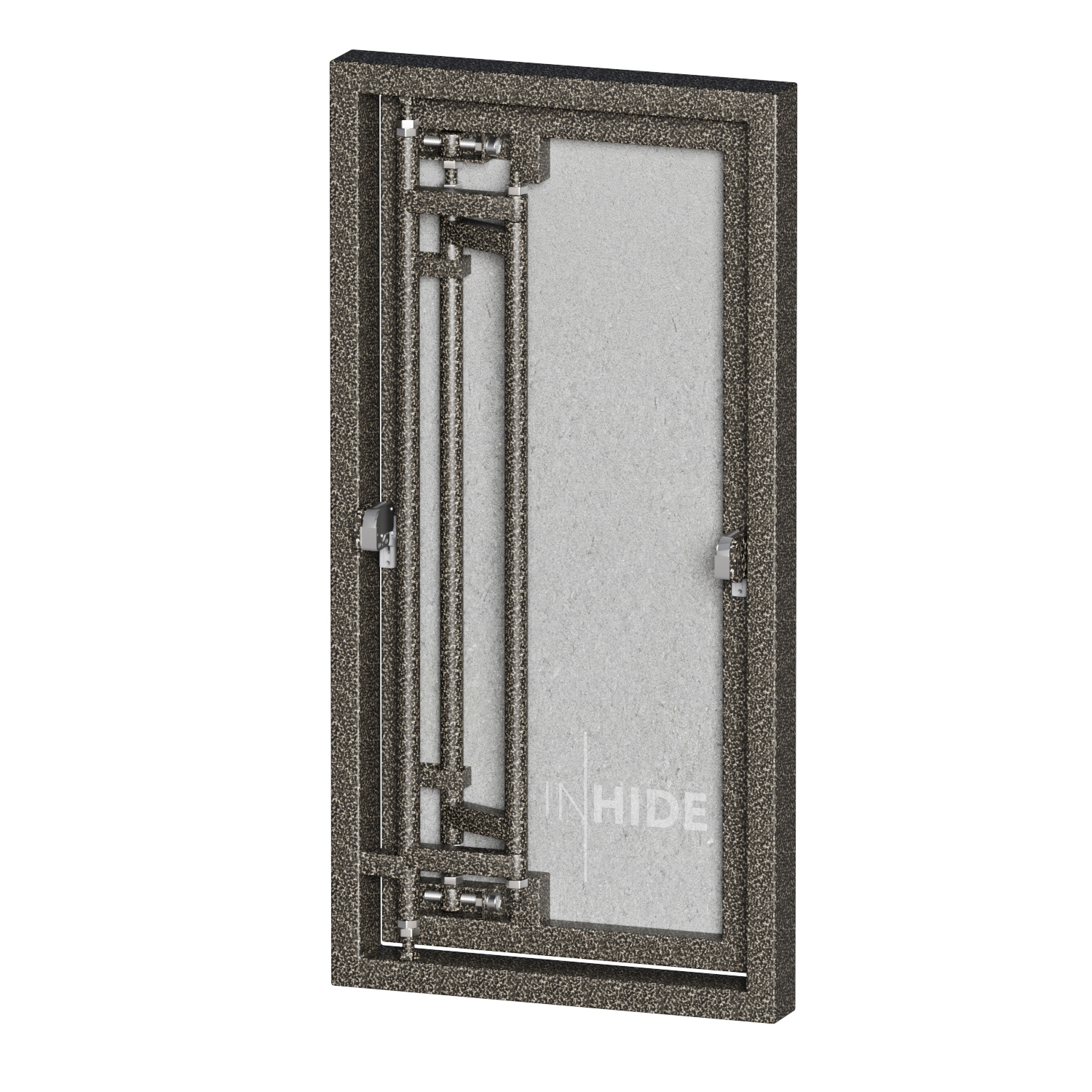

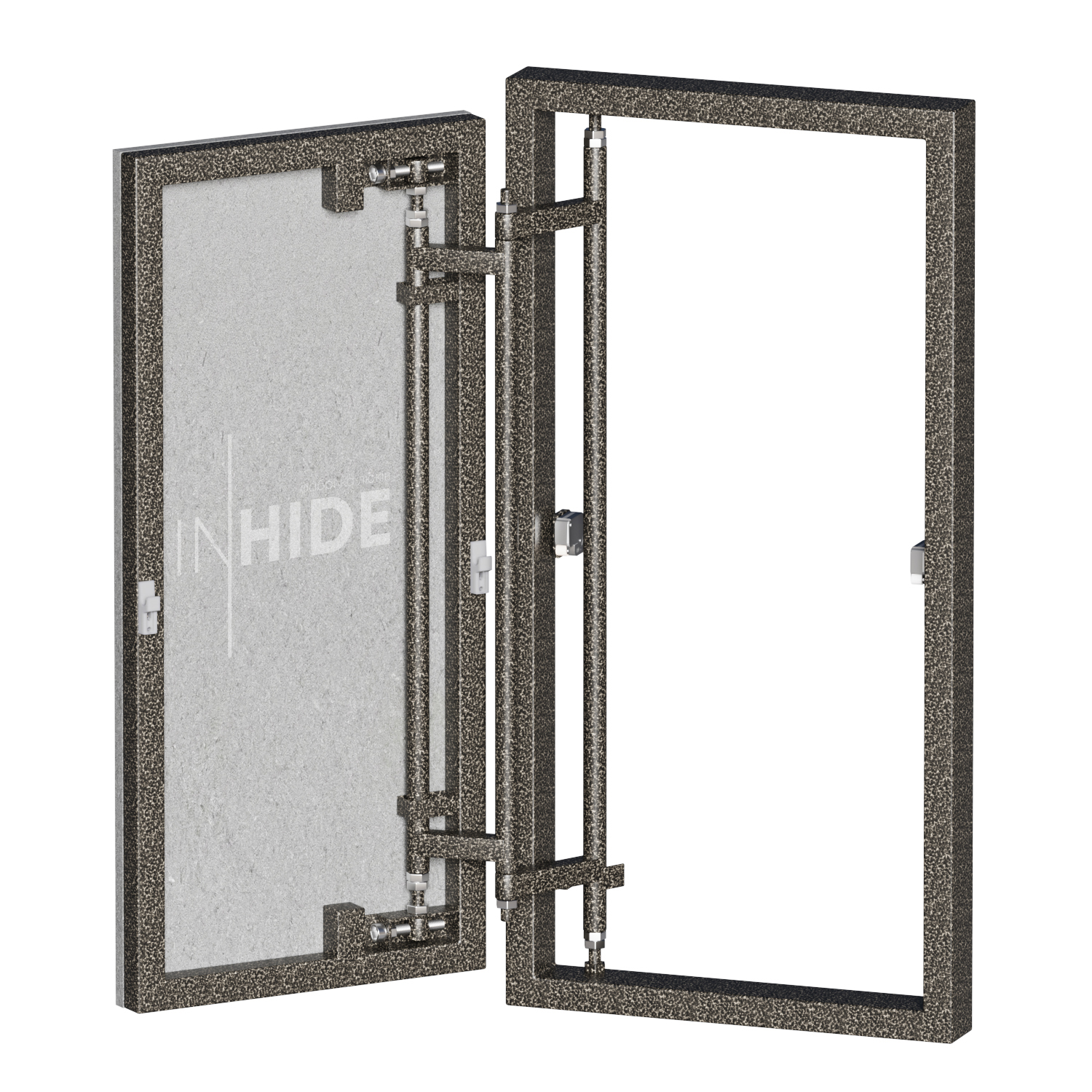

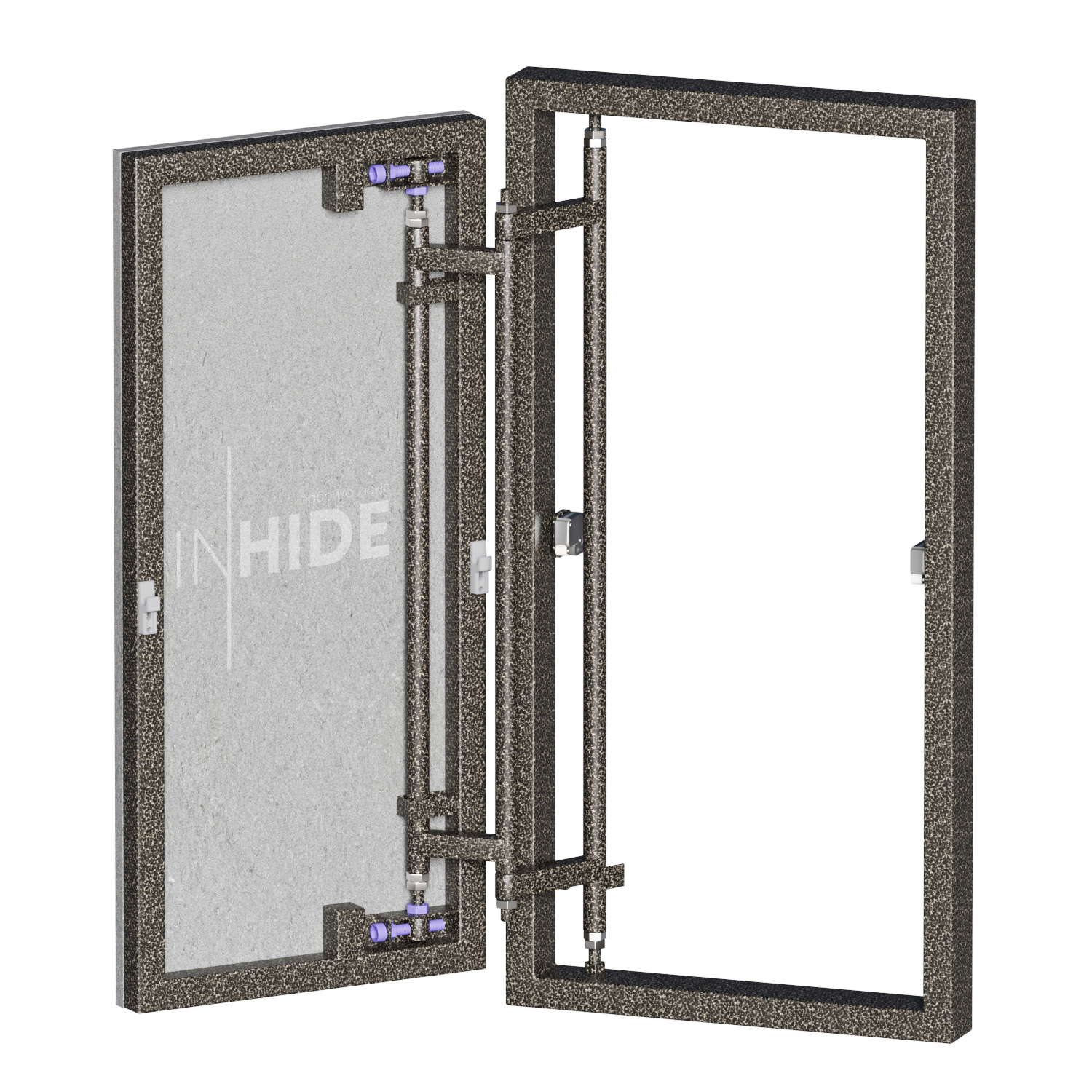

Моделі з одними дверцятами мають мінімальну ширину 200 мм та висоту 350 мм, забезпечуючи зручне використання у обмеженому просторі. Максимальні розміри для таких конструкцій становлять 700 мм у ширину та 1300 мм у висоту, повністю зберігаючи цілісність дизайну облицювання.

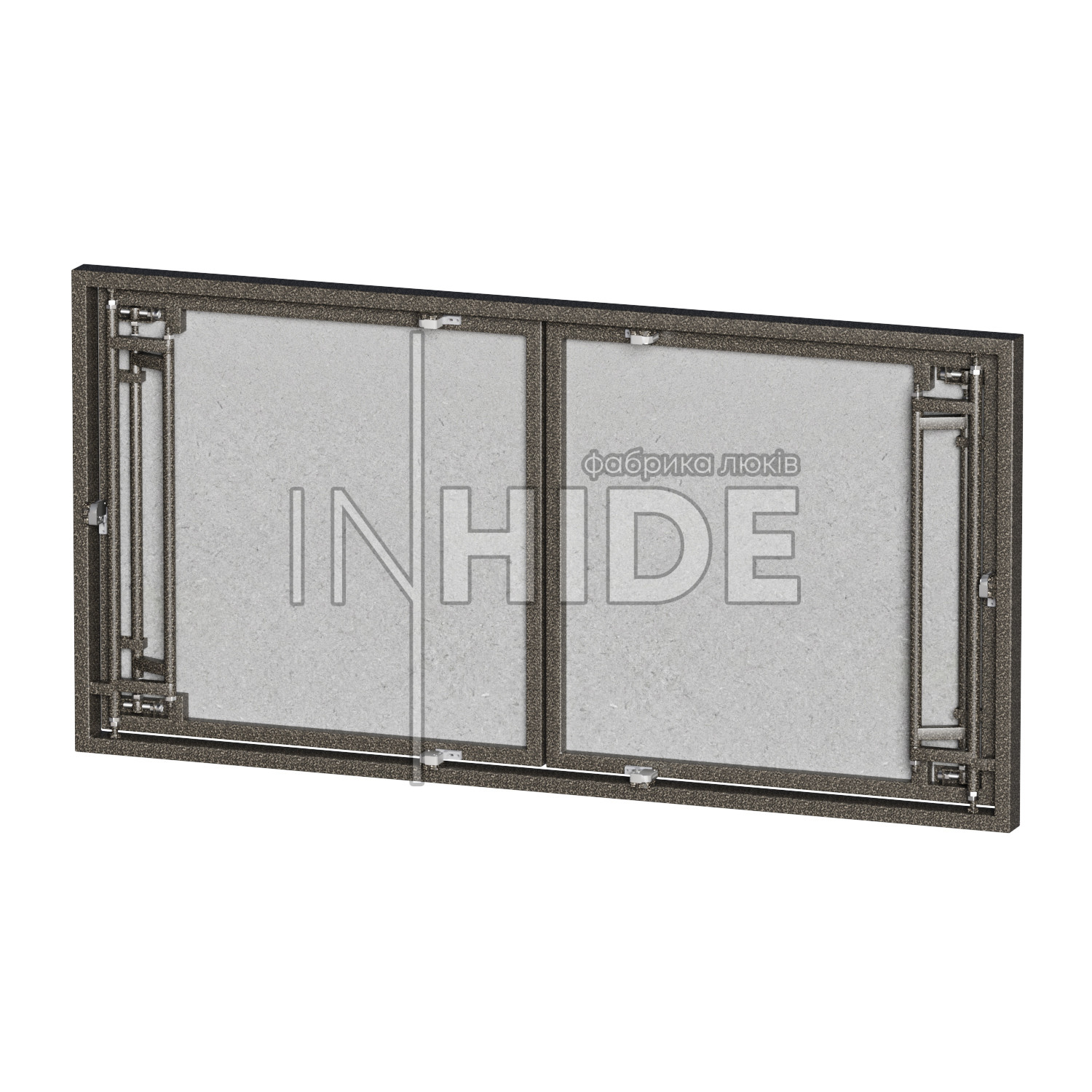

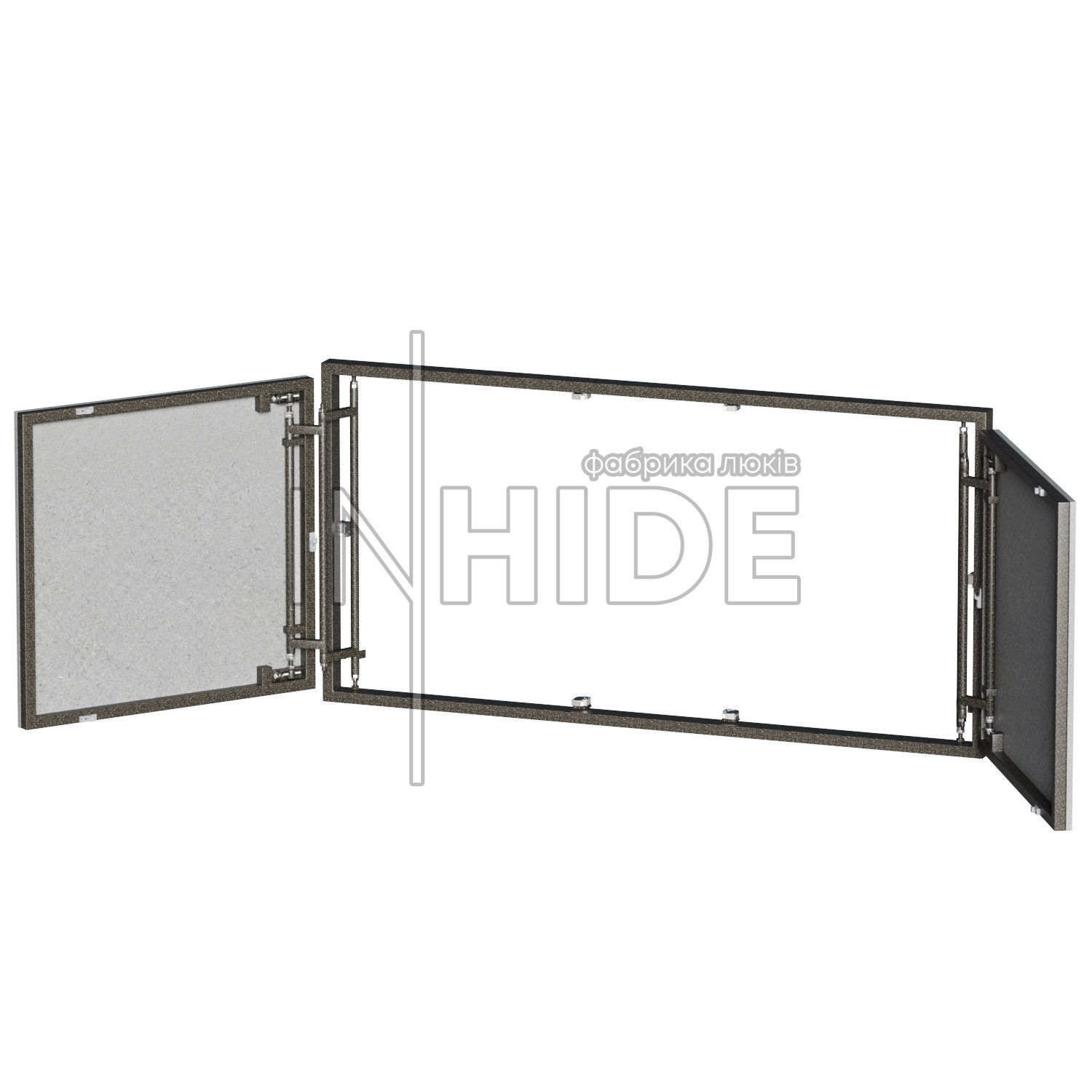

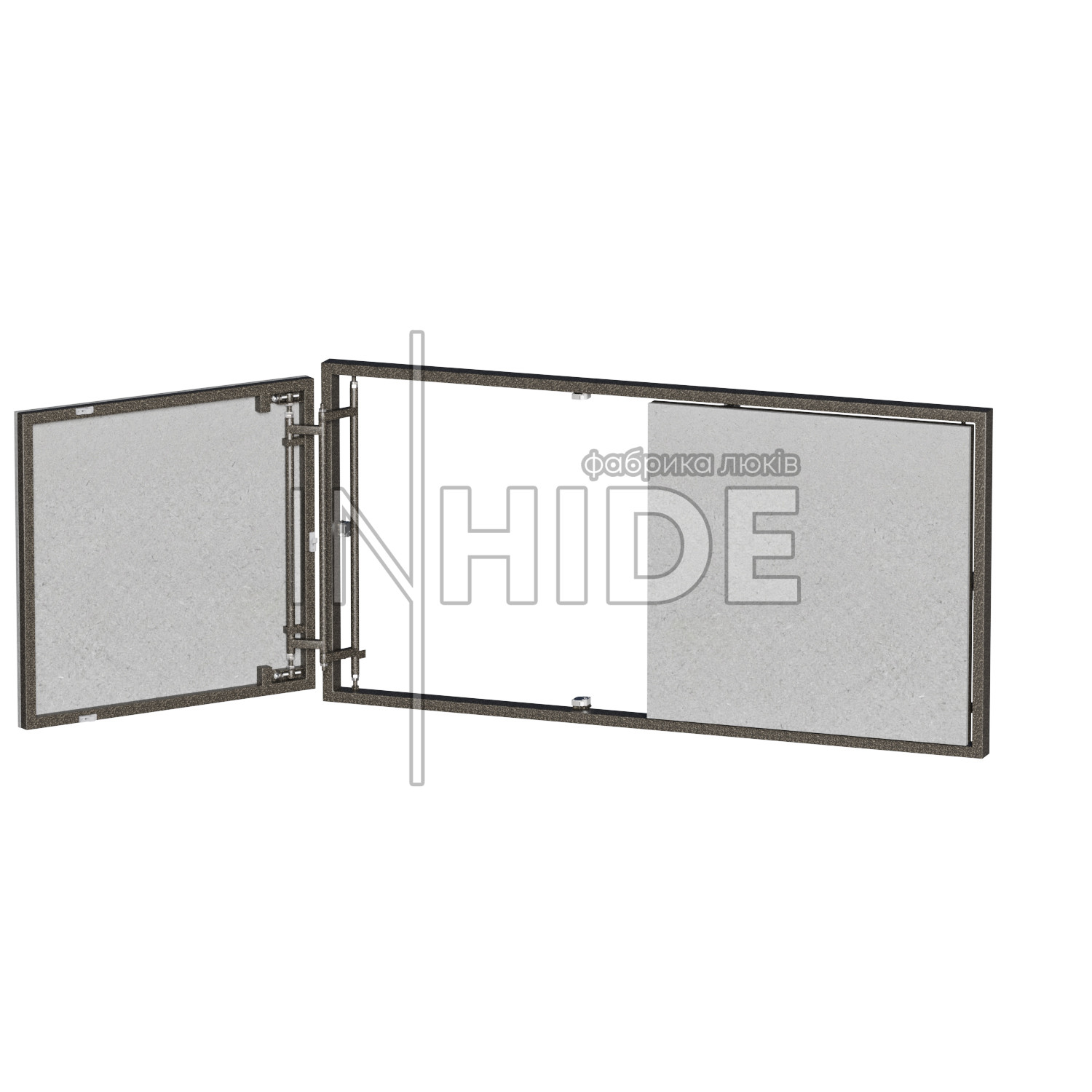

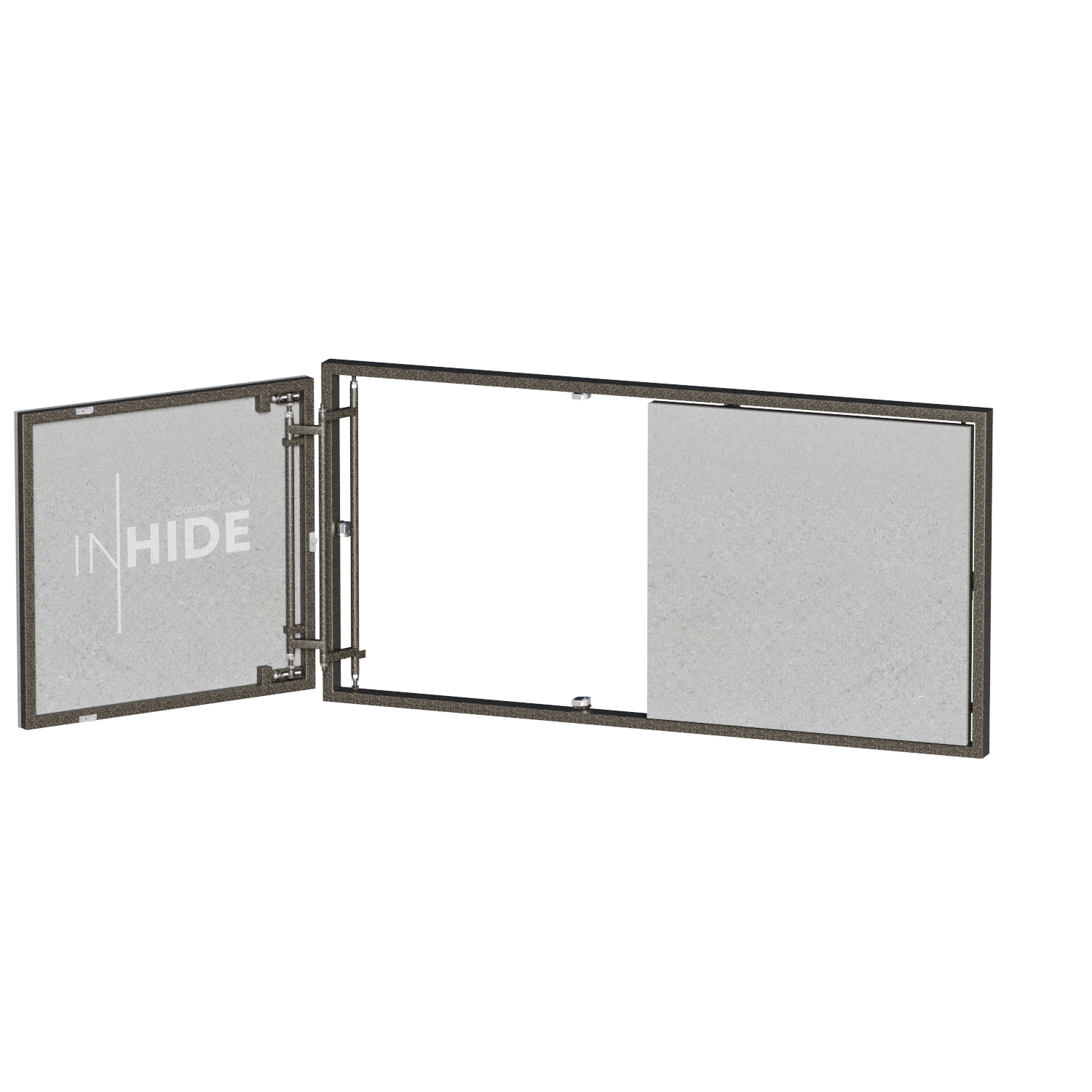

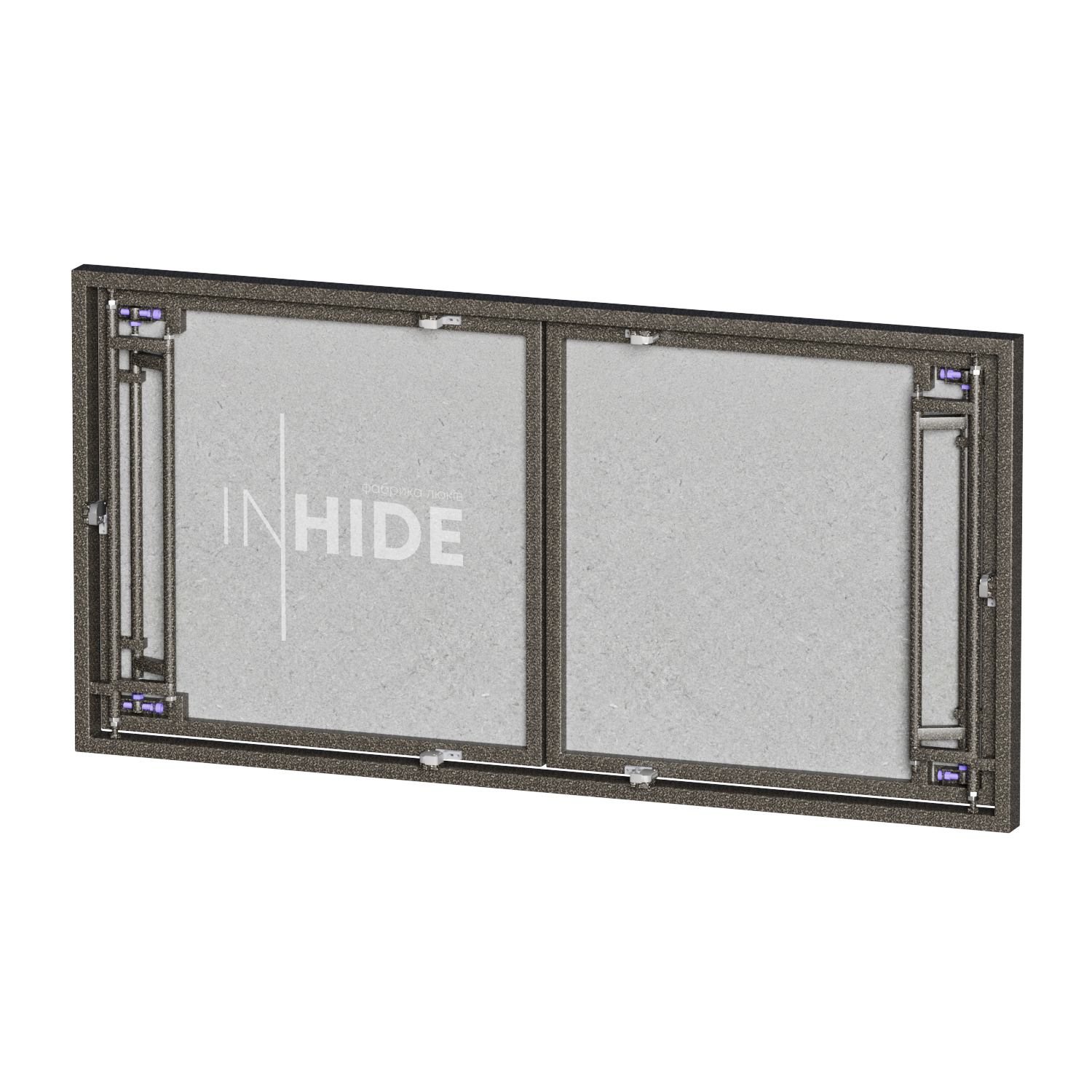

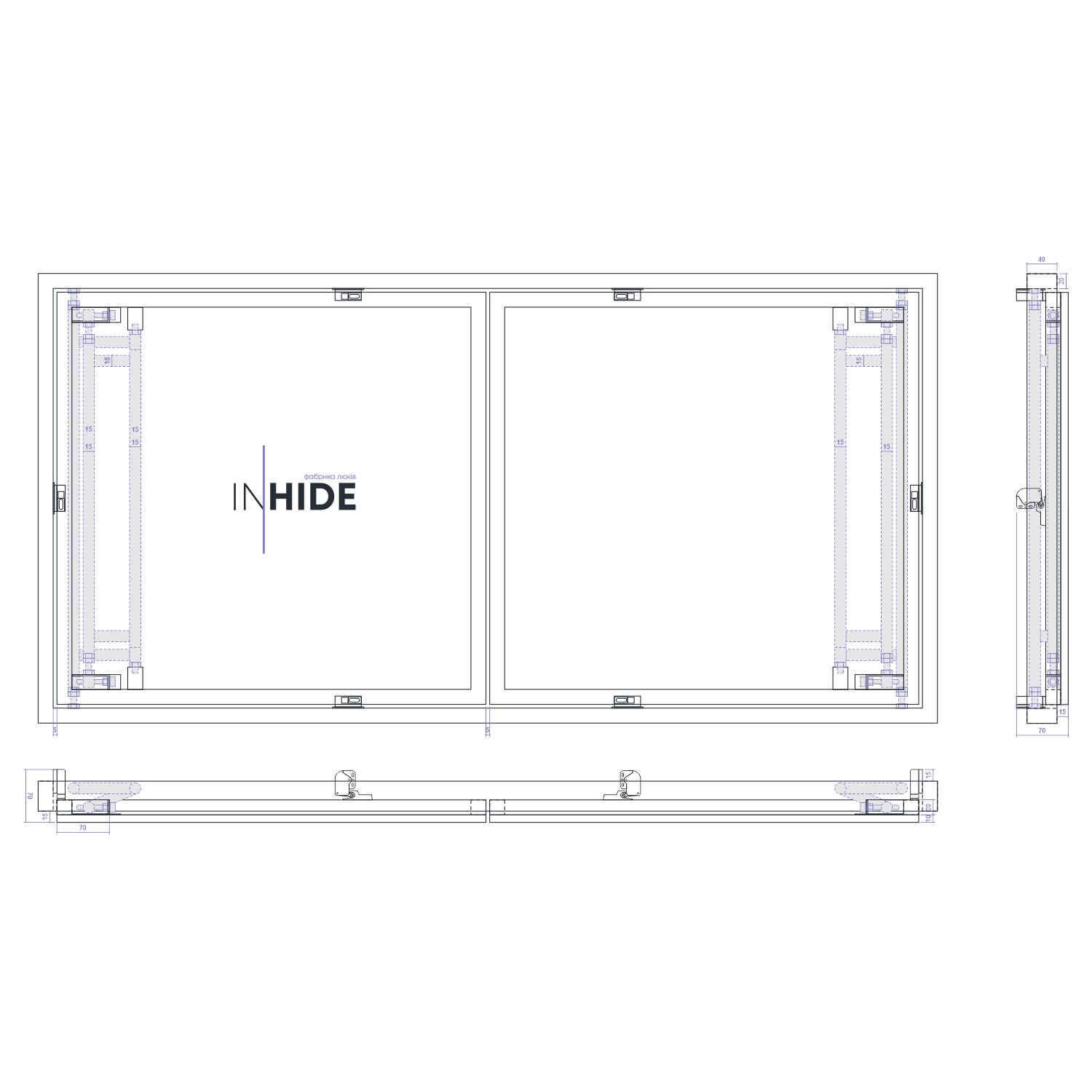

У всіх інших випадках застосовуються моделі з двома дверцятами, які при горизонтальному розташуванні можуть досягати 1200 мм у ширину та 1300 мм у висоту. Така конструкція складається з двох створок шириною по 600 мм без перемички посередині, забезпечуючи вільний доступ до ніші.
При вертикальному розміщенні максимальні розміри досягають 700 мм у ширину та 2000 мм у висоту, де кожна стулка має ширину 700 мм та висоту 1000 мм. Відсутність перемички тут не тільки спрощує монтаж, а й створює естетичний вигляд облицювання, роблячи його доцільним незалежно від інтер’єрного рішення.
ПІДБІР РОЗМІРУ ЛЮКА
Вибір розміру люка під плитку
Обираючи розмір ревізійного люка під плитку, необхідно враховувати точні габарити плиткових фрагментів та розміри монтажного отвору. INHIDE рекомендує обирати розмір, який відповідає одному або кільком фрагментам плитки, що дозволяє уникнути зміщення малюнка та забезпечує потрібну цілісність покриття.
Важливо! Не допускається, щоб плитка виходила за межі габаритів люка, оскільки це може вплинути на роботу дверцят. Виняток можливий лише у випадках конструктивної необхідності, але такі рішення потрібно узгоджувати з фахівцем.
Підбір розміру під мозаїку
В цьому випадку необхідно виміряти габарити одного фрагмента з урахуванням товщини швів, після чого розрахувати кількість фрагментів, які заповнять площу монтажного отвору. Точне врахування всіх швів забезпечить бездоганну якість мозаїчного малюнка.
Важливо! Перед замовленням обов’язково повідомте менеджера, що планується облицювання мозаїкою для підбору оптимальної конфігурації люка з урахуванням особливостей мозаїчної кладки.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Напрямок відкривання та вимоги до монтажного отвору
Ревізійні люки мають чітко визначений напрямок відкривання – зліва направо чи справа наліво. Інші варіанти відкривання не передбачені, що варто враховувати при плануванні місця встановлення.

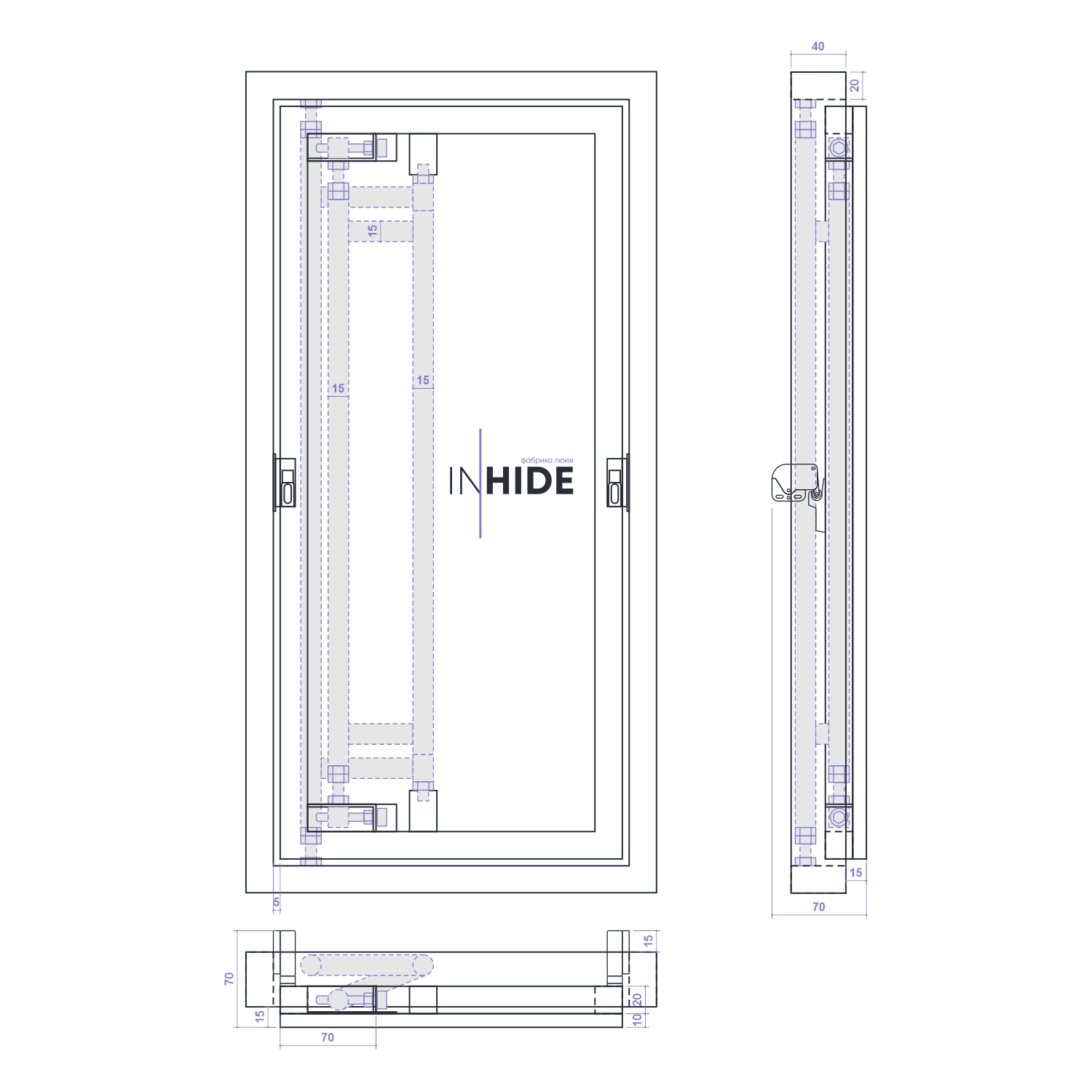

Глибина монтажного отвору при цьому становить не менше 55 мм, забезпечуючи достатній простір для фіксації люка. У зоні розміщення замків глибина має бути не менше 70 мм, оскільки їх механізм потребує додаткового місця для коректної роботи.

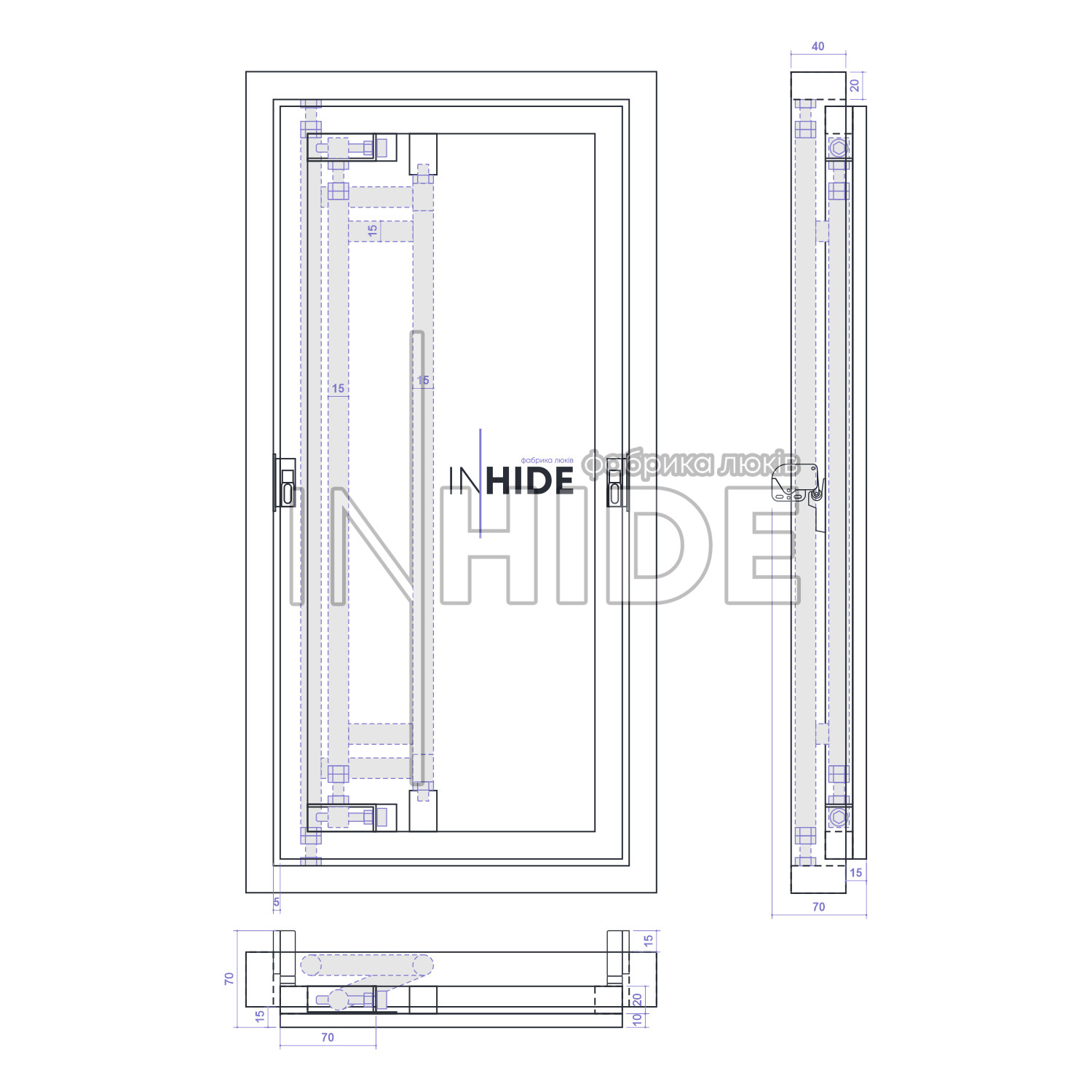

Важливо! Корисний простір люка менший за габаритний – у однодверних моделей горизонтально втрачається 120 мм (40 мм – рама, 45 мм – петля, 35 мм – замки), вертикально – 40 мм (рама). Для рам з двома створками він розраховується інженерами по окремому запиту.
Підготовка отвору
Перед встановленням люка у стіну з гіпсокартону варто подбати про правильну підготовку отвору. Для цього по периметру монтується каркас з CD профілю, який забезпечує надійну фіксацію конструкції. Якщо люк має великі розміри, краще використати трубу з чорної сталі, а от у випадках, коли отвір примикає до бетонної чи цегляної стіни, додатковий профіль не потрібен. Головне – забезпечити надійне закріплення люка з усіх сторін, уникаючи його можливих перекосів (просідань).
Фіксація люка в отворі
Після підготовки отвору люк вставляється в монтажну нішу так, щоб його поверхня чітко збігалася з площиною стіни. Для закріплення тут використовуються саморізи або саморізи з дюбелями, а додаткова фіксація рами здійснюється за рахунок дерев’яних клинців, які утримують люк у потрібному положенні. Для кращої герметичності простір між каркасом і стіною заповнюється монтажною піною, яка захищає конструкцію від протягів та підвищує її ізоляційні властивості.
Облицювання
Після монтажу можна переходити до облицювання акуратно наклеюючи обраний матеріал на гіпсоволокно дверцят із дотриманням інструкцій виробника. Причому люк можна облицьовувати як до завершення фінішної обробки стін, так і після неї, гнучко адаптуючи процес під конкретні потреби інтер’єру.
Регулювання дверцят
Для рівного положення дверцят проводиться їх регулювання з підняттям чи опусканням створок в межах від +3 мм до -3 мм. Для цього використовується гайковий ключ, яким обережно прокручуються гайки на механізмі регулювання петлі аж до досягнення ідеального положення дверцят відносно стіни.
Особливості зберігання люка та його експлуатації
Варто пам’ятати про наступне:
- Виріб зберігається та перевозиться виключно у вертикальному положенні з розташуванням довшої сторони до підлоги.
- Приміщення для зберігання (експлуатації) має бути закритим чи накритим, маючи температурний діапазон від -20 до +70 градусів Цельсія та відносну вологість не більше 80%.
- Мінімальна відстань люка від відкритих джерел тепла повинна складати не менше 2 метрів.
- Варто подбати також про відсутність прямого контакту води з люком, попереджаючи його пошкодження та передчасний вихід з ладу.
Застереження
Під час монтажу плитки обов’язковим є простір у 4 мм у глибину під її краями, які виступають за межі люка, потрібний для коректного натискання на дверцята.
Відкривання створок без повного спрацювання всіх замків Mini-Latch є недопустимим та може призвести до пошкодження пластикових відповідачів. Для рівномірного їх відкриття слід плавно натискати на дверцята у середній їх частині.
Не менш важливим є контроль й за самим люком. Обов’язково слідкуйте за дітьми якщо він знаходиться у відкритому положенні та пам’ятайте про гострі металеві виступи, які при необережному поводженні здатні спричинити серйозне травмування. Будьте уважними та дбайте про власну безпеку!
