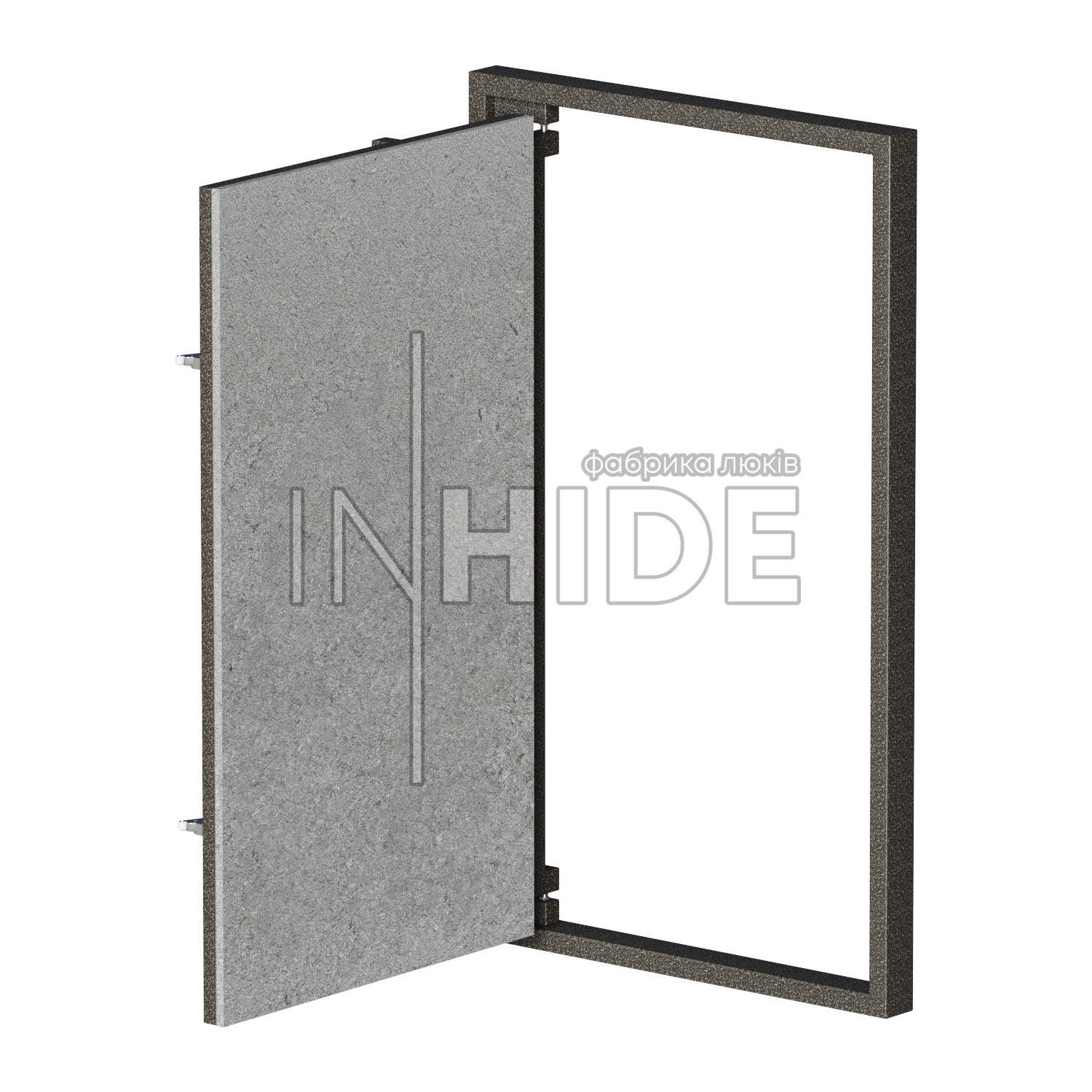

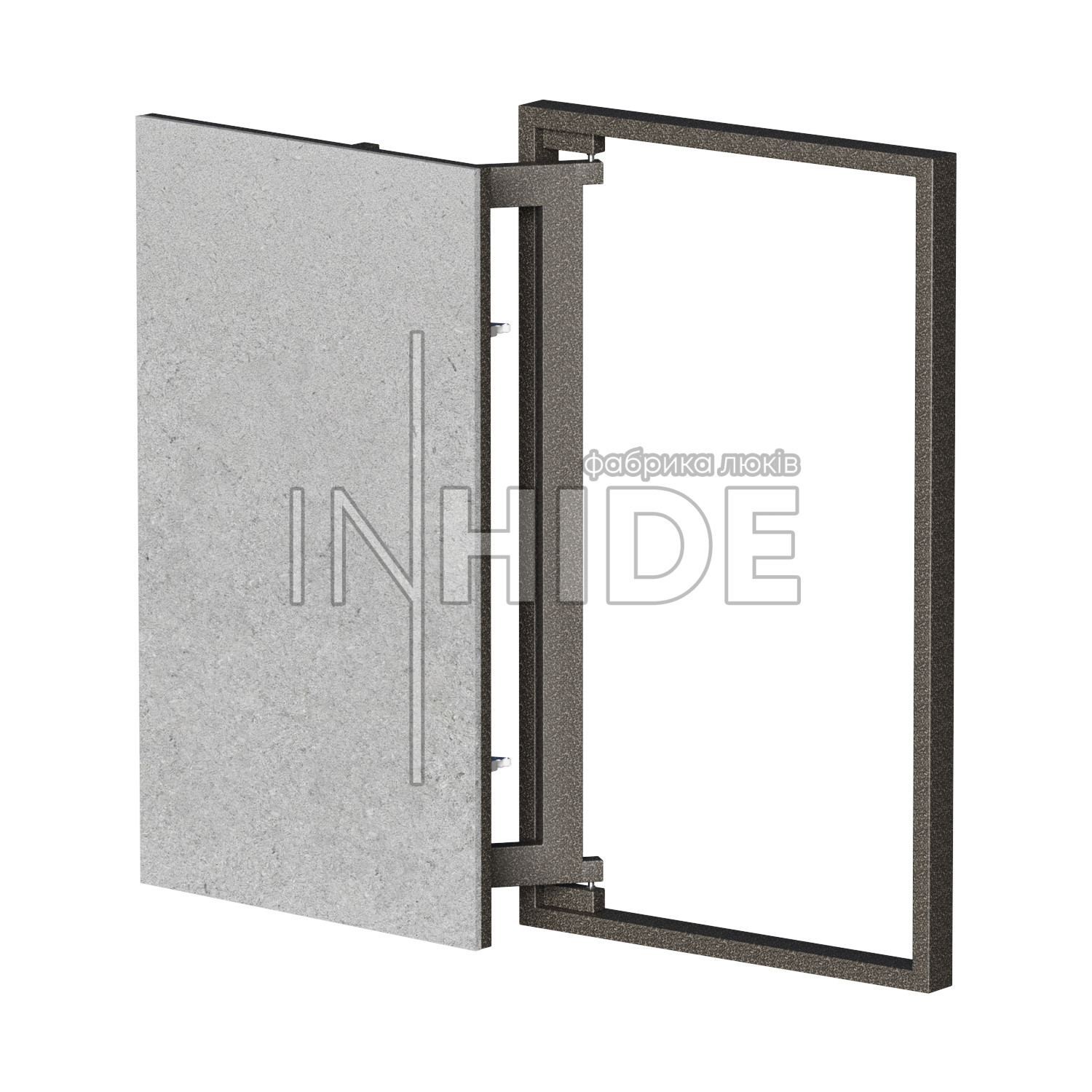

INDUSTRIAL – люк стіновий під плитку призначений для тяжких матеріалів та надвеликих розмірів.
Цю модель люка обирають для облицювання важкими оздоблювальними матеріалами, а також для реалізації великогабаритних і нестандартних конструкцій.
Від 15 999 грн
Немає в наявності
Від 15 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис

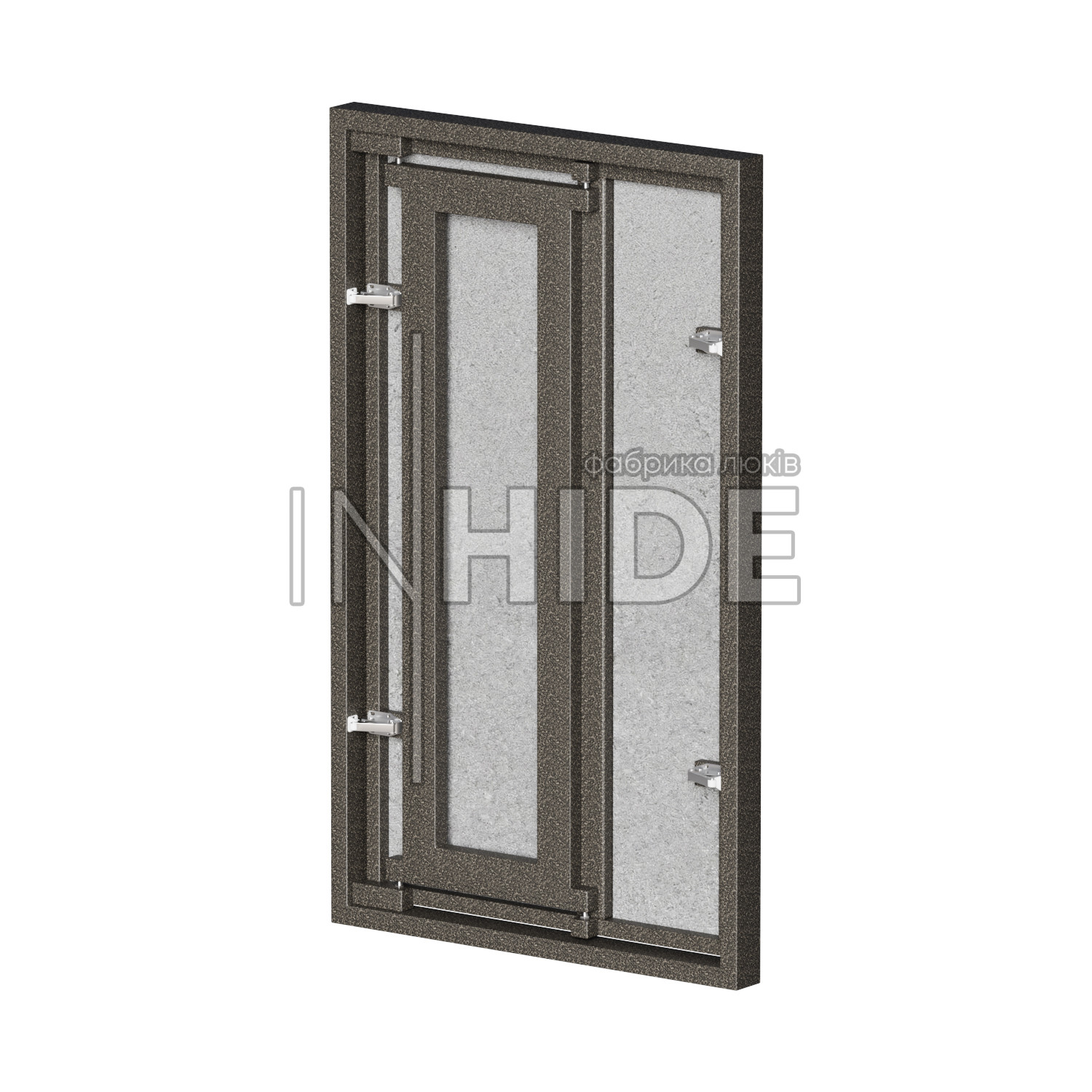

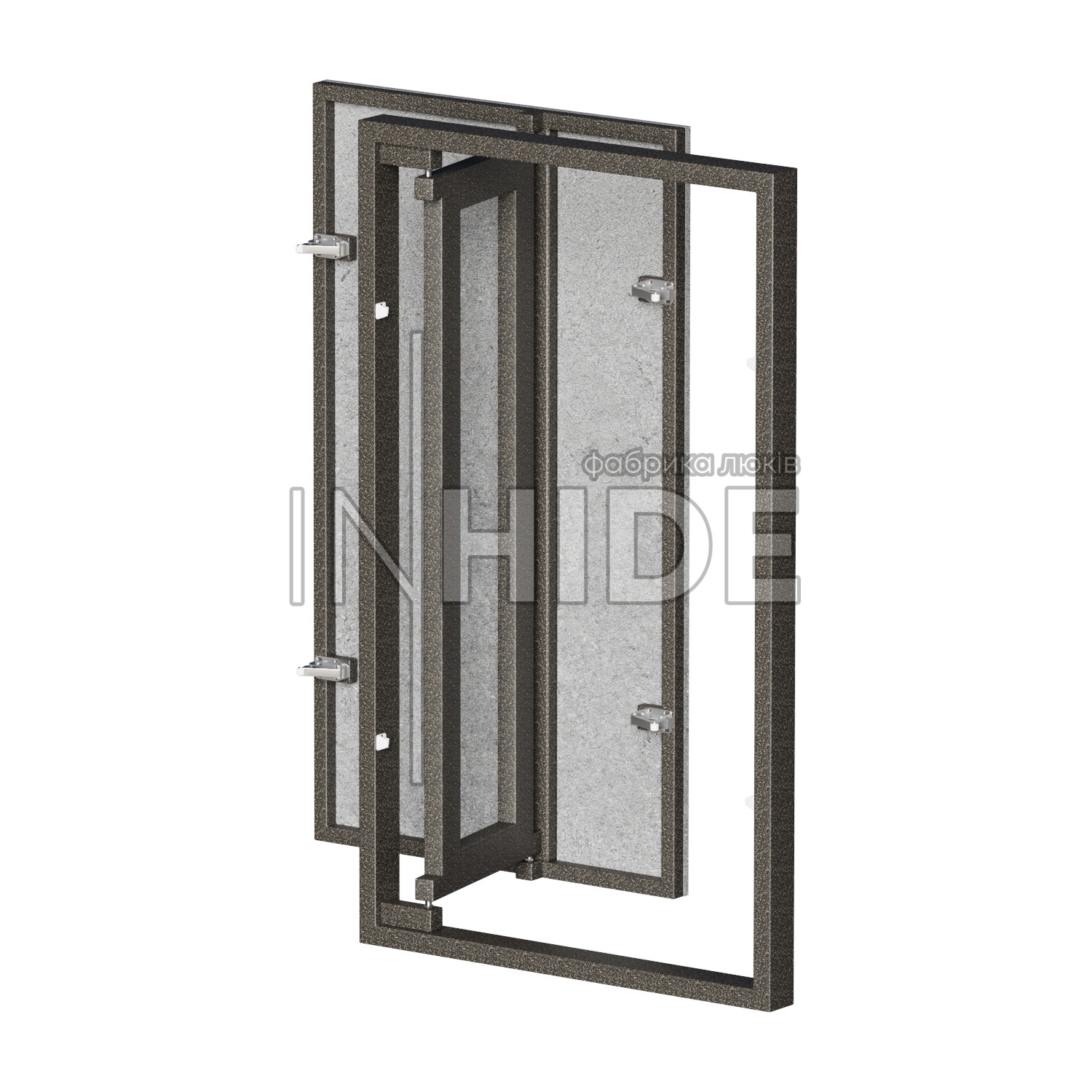

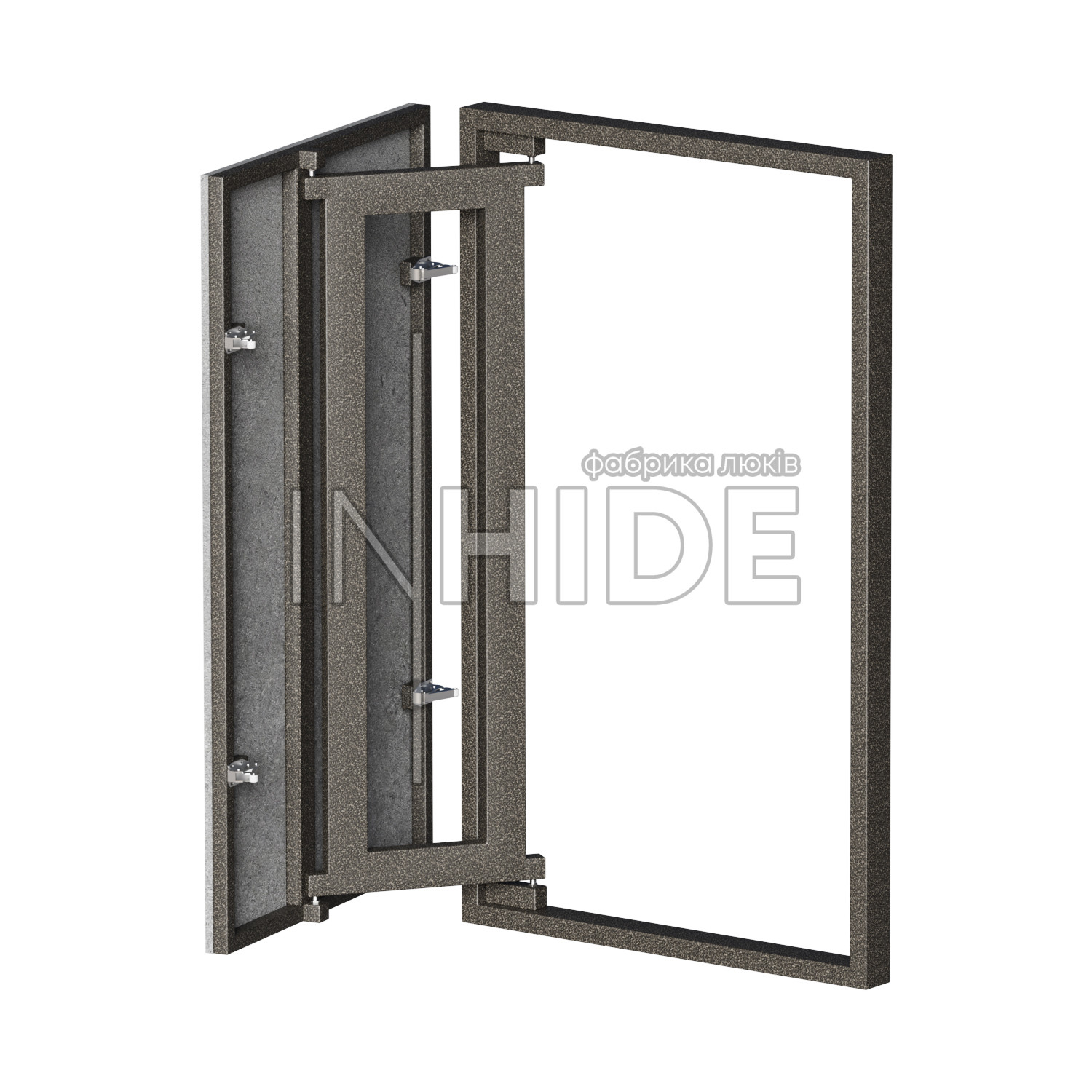

INDUSTRIAL — це професійний промисловий прихований люк під плитку, спеціально розроблений для облицювання великоформатними та надважкими оздоблювальними матеріалами. Конструкція створена для реалізації масштабних ревізійних отворів, де стандартні ревізійні люки не здатні забезпечити необхідну жорсткість, вантажопідйомність, стабільність геометрії та тривалий термін експлуатації. Завдяки посиленій конструкції модель успішно витримує значні навантаження та гарантує надійну роботу навіть у найскладніших умовах експлуатації.
Модель INDUSTRIAL спеціально спроєктована для роботи з важкими облицювальними матеріалами, такими як великоформатний керамограніт, граніт, мармур, онікс, натуральний камінь, кварцовий агломерат, HPL-панелі та інші плитні матеріали товщиною до 20 мм. Конструкція дозволяє реалізовувати дизайнерські рішення преміального рівня без порушення цілісності облицювання та без необхідності розрізання дорогих оздоблювальних матеріалів.
Головною перевагою INDUSTRIAL є можливість виготовлення великогабаритних конструкцій з однією стулкою. Це дозволяє використовувати цілі облицювальні плити без підрізання та додаткових швів, забезпечуючи максимально прихований монтаж, бездоганний зовнішній вигляд поверхні та повне збереження геометрії облицювання. Саме тому модель часто використовується для великоформатного керамограніту, натурального каменю та інших преміальних оздоблювальних матеріалів.
INDUSTRIAL призначений для організації прихованого доступу до інженерних комунікацій, колекторних вузлів, технічних шахт, електрощитових, вентиляційних систем, сантехнічного обладнання, сервісних зон та інших технічних приміщень у житлових, комерційних і промислових об’єктах. Люк забезпечує швидкий та зручний доступ до обладнання без порушення цілісності оздоблення стін.
Модель особливо затребувана для:
- житлових комплексів бізнес- та преміум-класу;
- торговельно-розважальних центрів;
- бізнес-центрів;
- аеропортів;
- готелів та апарт-комплексів;
- медичних установ;
- адміністративних будівель;
- промислових підприємств;
- громадських споруд із підвищеними вимогами до надійності конструкцій;
- об’єктів із великоформатним облицюванням та дизайнерськими інтер’єрами.
Завдяки своїй конструкції та високій несучій здатності INDUSTRIAL є оптимальним рішенням для реалізації нестандартних ревізійних отворів великих розмірів. Люк поєднує максимальну вантажопідйомність, збільшений корисний отвір, довговічність, прихований монтаж та сучасні інженерні рішення. Це професійний прихований люк під плитку для об’єктів, де висуваються найвищі вимоги до якості, надійності та зовнішнього вигляду облицювання.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Для правильного підбору прихованого ревізійного люка INDUSTRIAL необхідно враховувати розміри монтажного отвору, формат облицювального матеріалу, ширину міжплиткових швів та необхідний корисний доступ до інженерних комунікацій.
Компанія INHIDE рекомендує підбирати габарити люка таким чином, щоб його дверцята відповідали розміру однієї або декількох цілих плит облицювання. Такий підхід дозволяє уникнути підрізання матеріалу, зберегти геометрію розкладки та зробити ревізійний отвір максимально непомітним після завершення оздоблювальних робіт.
Особливо актуально це для облицювання великоформатним керамогранітом, мармуром, гранітом, оніксом, натуральним каменем та іншими дорогими матеріалами, де цілісність малюнка має вирішальне значення.
Важливо!
Виступ облицювального матеріалу за межі дверцят не рекомендується та допускається лише у випадках технічної необхідності після погодження з фахівцями INHIDE.
Максимально допустимий виступ облицювання становить:
- до 20 мм зі сторони, протилежної петлі;
- до 50 мм з трьох інших сторін.
Перевищення зазначених значень може вплинути на роботу механізму відкривання та створити додаткове навантаження на петльову систему.
Підбір розміру люка під мозаїку
При облицюванні мозаїкою необхідно визначити розмір одного елемента разом із шириною шва та розрахувати кількість елементів, які будуть розташовані в межах монтажного отвору.
Для отримання симетричного малюнка рекомендується виконувати розрахунок ще на етапі проєктування люка.
Увага! Перед оформленням замовлення обов’язково повідомте менеджера про використання мозаїки. Це дозволить врахувати особливості облицювання та правильно підібрати конфігурацію виробу.
Напрямок відкривання та монтажна глибина
Дверцята люка INDUSTRIAL можуть відкриватися:
- зліва направо;
- справа наліво.
Напрямок відкривання визначається під час оформлення замовлення та залежить від розташування комунікацій і особливостей приміщення.
Для коректної роботи механізму мінімальна глибина монтажного отвору повинна становити:
- 62 мм по основній частині конструкції;
- 80 мм у зоні виступу замків.
Перед монтажем необхідно переконатися, що всередині ніші відсутні елементи, які можуть перешкоджати повному відкриванню дверцят або роботі петльового механізму.

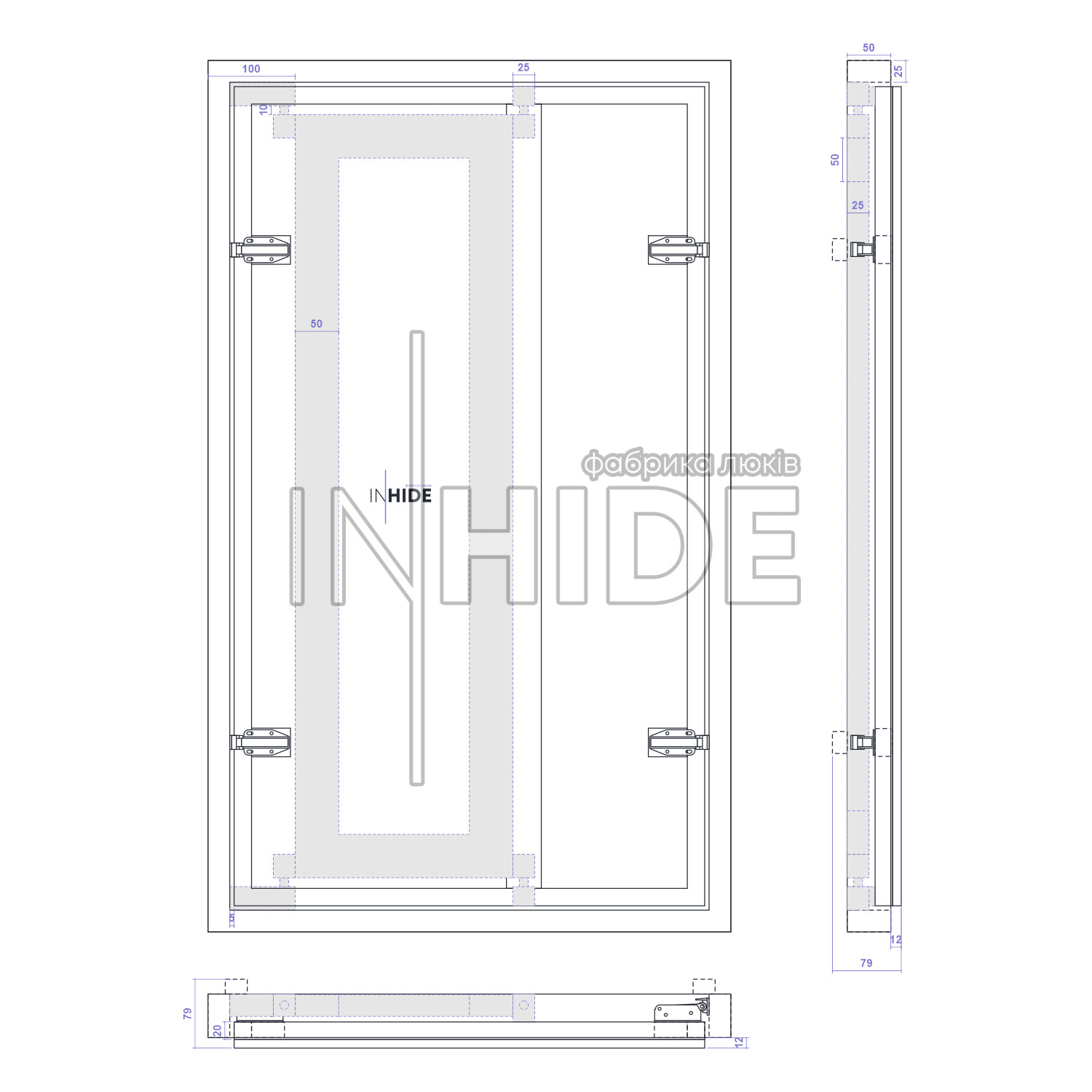

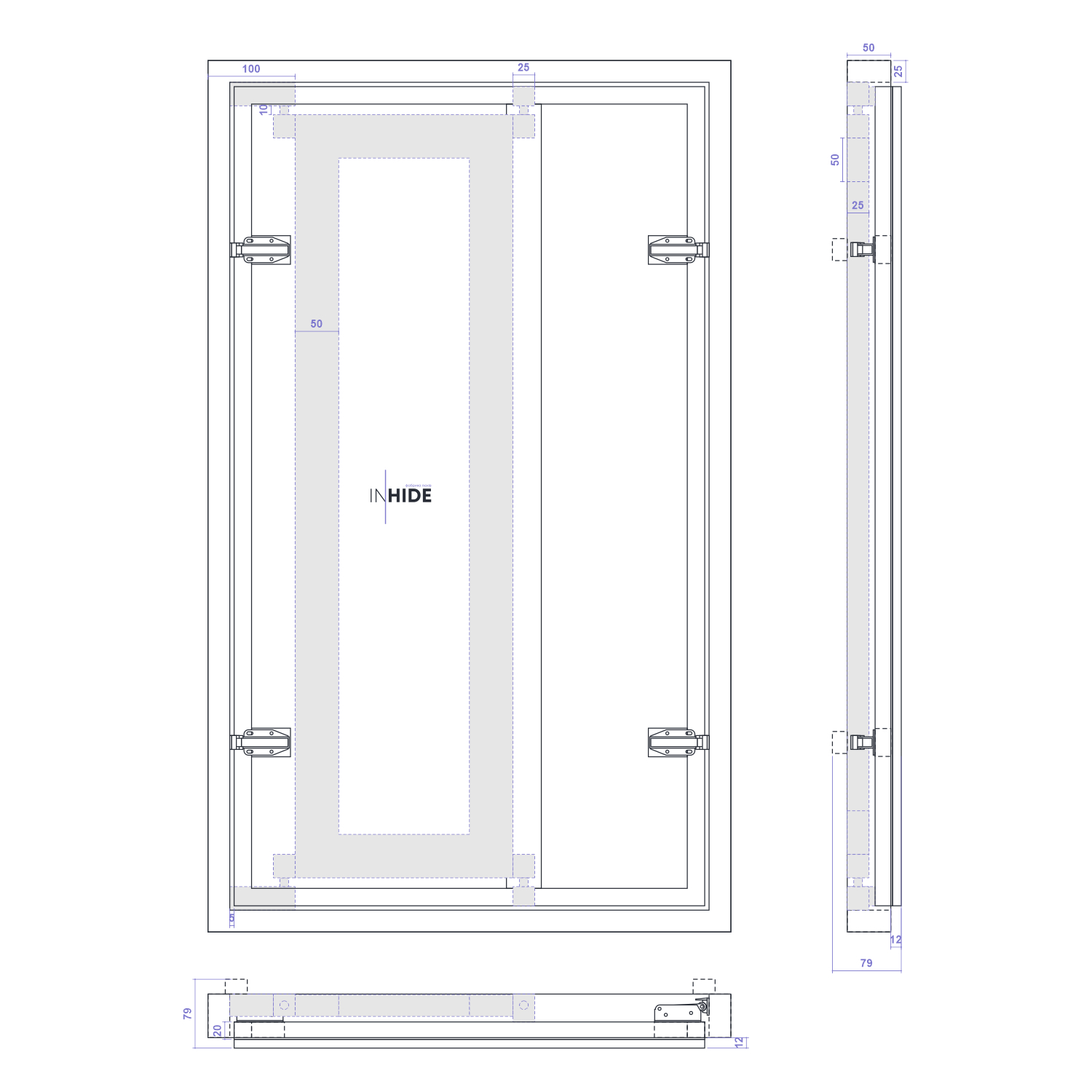

Корисний (світловий) отвір
Під час вибору розміру люка необхідно враховувати, що фактичний доступ до комунікацій буде меншим за зовнішні габарити конструкції через розміщення петльової системи, замків та профілів рами.

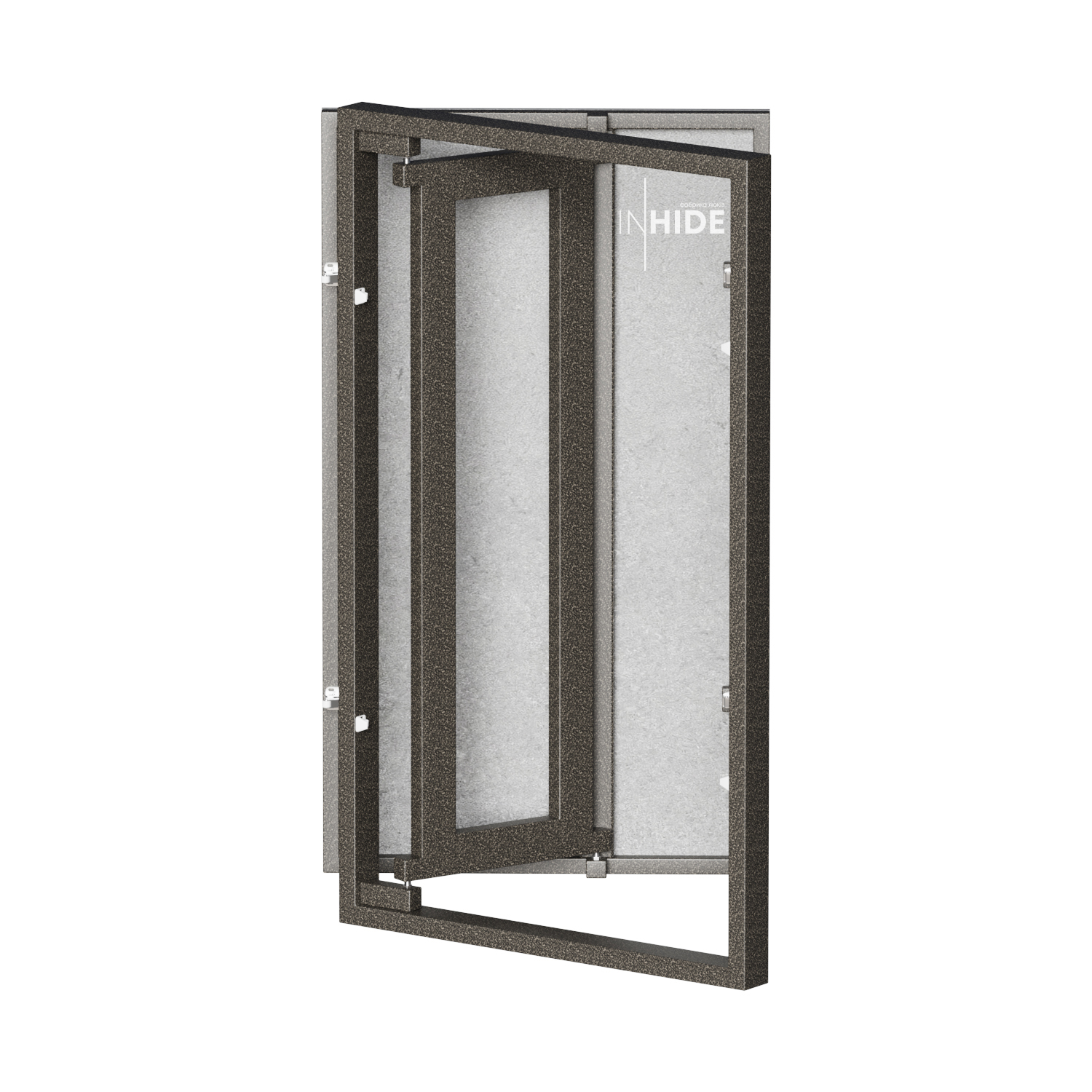

Для одностулкової моделі корисний отвір зменшується:
- по горизонталі — на 110 мм (85 мм займає петльова зона разом із рамою та 25 мм — профіль рами з протилежної сторони);
- додатково необхідно враховувати виступ роликових фіксаторів у світловий отвір до 40 мм;
- по вертикалі — на 50 мм.
Саме ці параметри визначають реальний доступ до інженерного обладнання після встановлення люка.

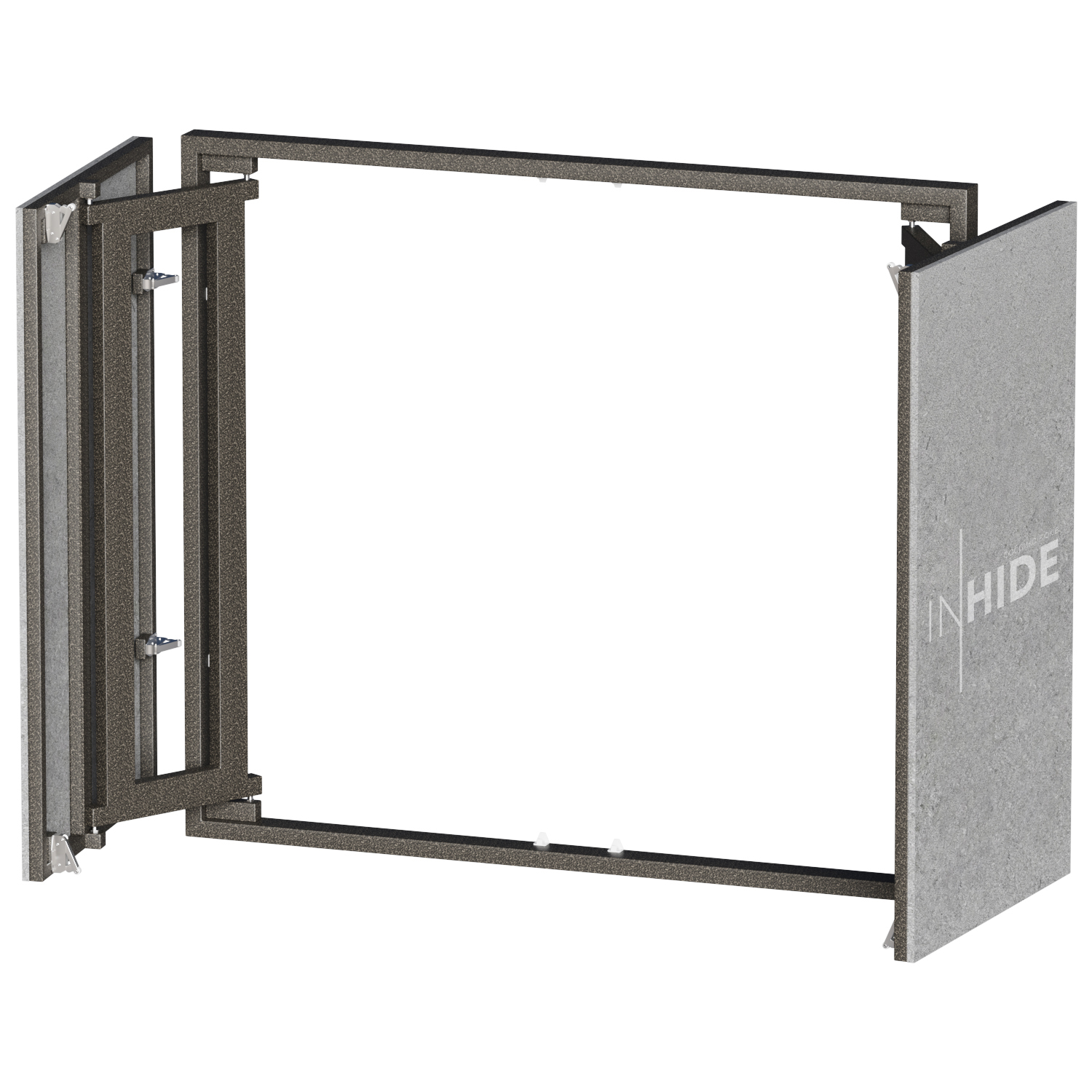

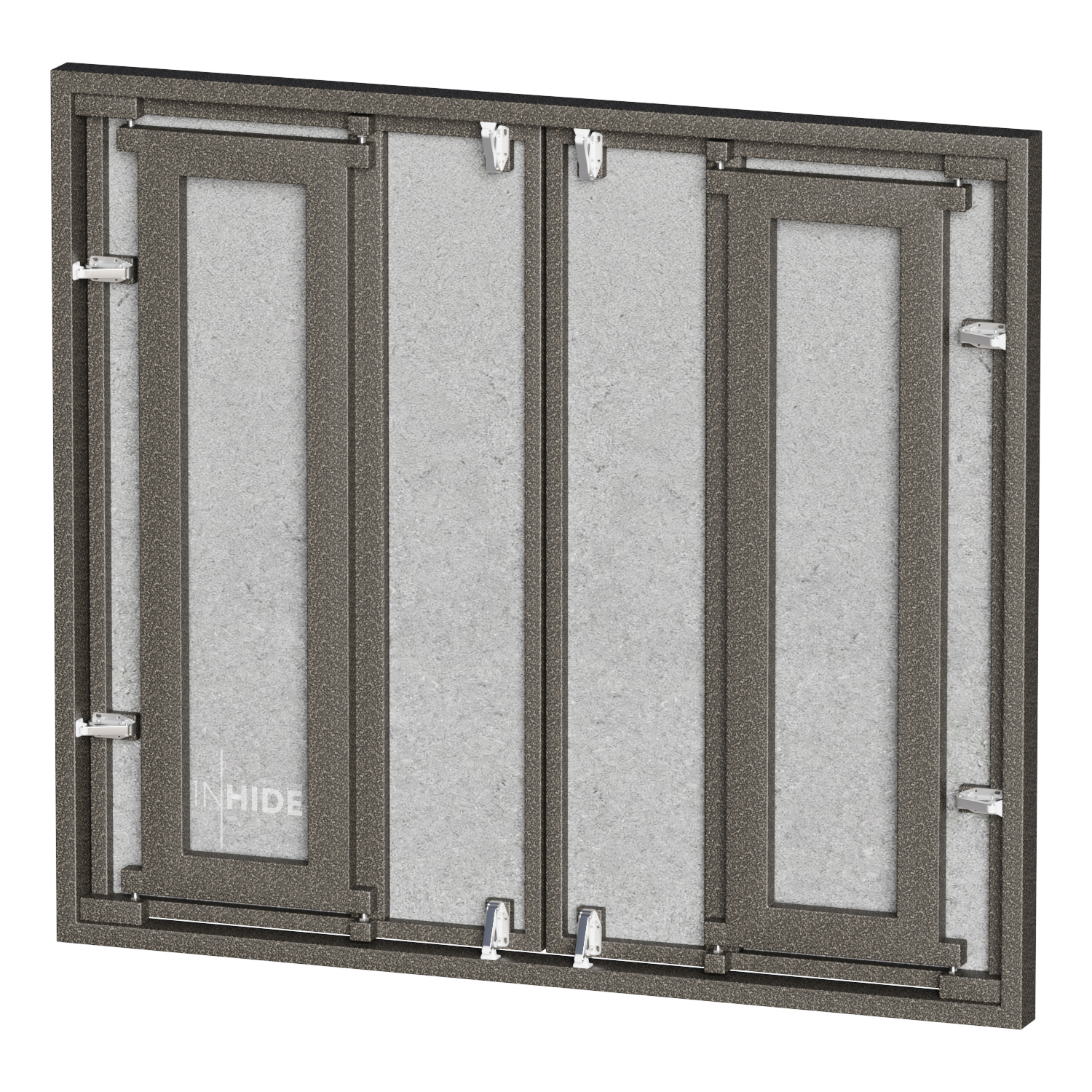

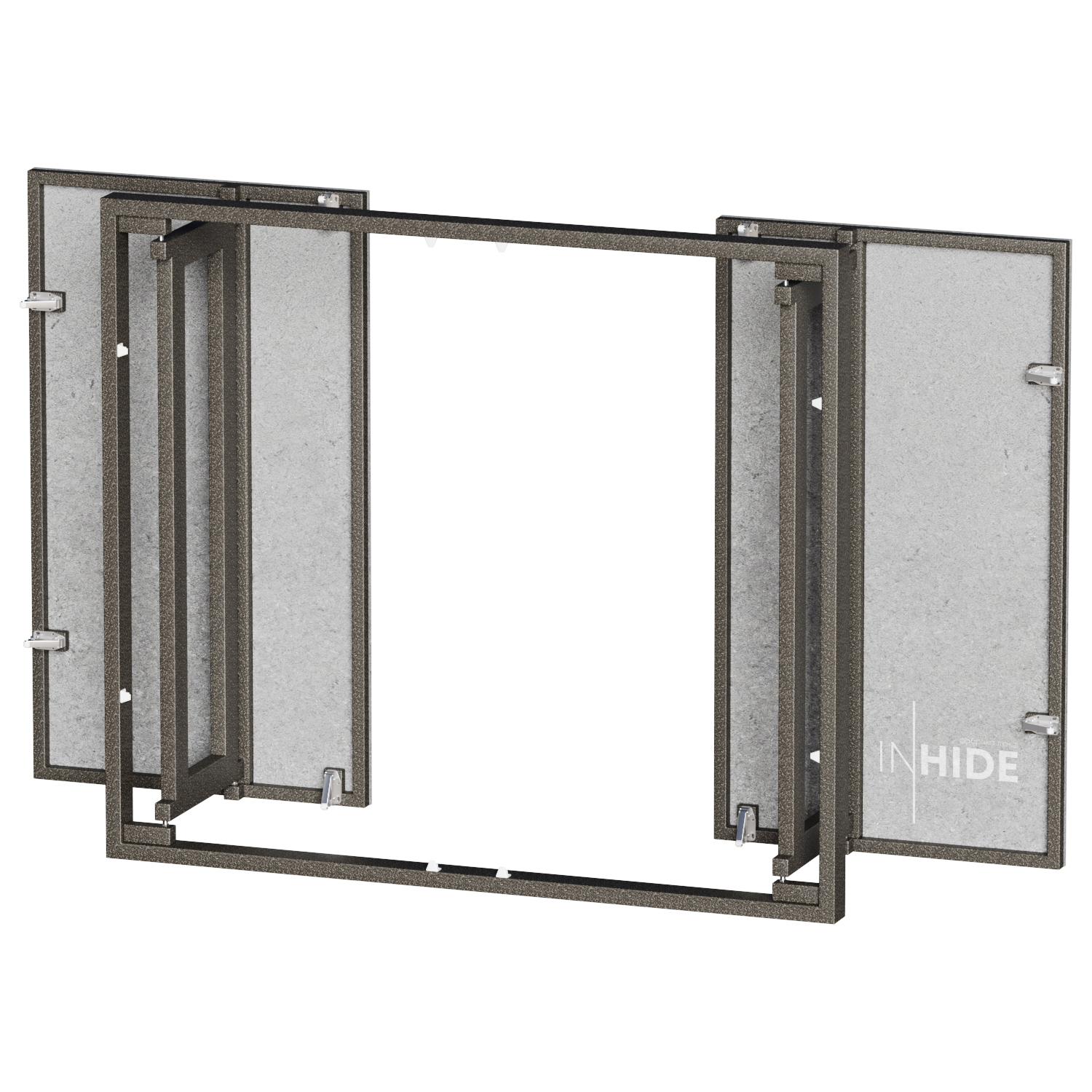

Для великогабаритних двостулкових конструкцій розрахунок корисного отвору виконується індивідуально інженерами INHIDE з урахуванням розмірів виробу, типу облицювання та умов експлуатації.
Рекомендація INHIDE
Для досягнення максимального ефекту прихованого монтажу рекомендується проєктувати розмір люка ще на етапі розкладки облицювального матеріалу. Це дозволяє зберегти цілісність малюнка, мінімізувати кількість підрізувань та отримати практично непомітний ревізійний отвір навіть при використанні великоформатного керамограніту, мармуру, граніту або натурального каменю.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Для правильної роботи прихованого ревізійного люка INDUSTRIAL необхідно забезпечити міцну та жорстку монтажну основу. Враховуючи значну вагу конструкції та можливість облицювання важкими матеріалами, підготовці монтажного отвору слід приділити особливу увагу.
При встановленні люка в перегородки з гіпсокартону рекомендується виготовити підсилений каркас із профільної сталевої труби. Для невеликих розмірів допускається використання CD-профілю з додатковим підсиленням у місцях кріплення рами.
При монтажі в бетонні, цегляні або монолітні стіни додаткове підсилення, як правило, не потрібне, за умови достатньої міцності несучої конструкції.
Важливо! Рама люка повинна бути надійно закріплена по всьому периметру. Недостатня жорсткість монтажної основи може призвести до порушення геометрії конструкції, некоректної роботи замків та появи перекосів після облицювання.
Перед початком монтажу необхідно перевірити відповідність розмірів монтажного отвору габаритам виробу та переконатися у відсутності сторонніх елементів, які можуть перешкоджати роботі дверцят.
Люк встановлюється таким чином, щоб площина рами знаходилася врівень із площиною майбутнього облицювання стіни.
Для кріплення конструкції можуть використовуватися:
- саморізи по металу;
- анкерні кріплення;
- саморізи з дюбелями;
- інші монтажні елементи відповідно до матеріалу основи.
Після попередньої фіксації рекомендується виконати перевірку:
- правильності геометрії рами;
- відсутності перекосів;
- роботи петльової системи;
- коректного спрацювання замків Quick HAFELE;
- плавності відкривання дверцят.
Для додаткової жорсткості конструкції та підвищення герметичності монтажу простір між рамою люка та стіною рекомендується заповнити монтажною піною або еластичним герметиком.
- Облицювання люка
Дверцята люка оснащені вологостійким гіпсоволокнистим листом KNAUF товщиною 10 мм, який є готовою основою для наклеювання облицювальних матеріалів.
Для облицювання допускається використання:
- керамічної плитки;
- керамограніту;
- мармуру;
- граніту;
- оніксу;
- натурального каменю;
- кварцового агломерату;
- HPL-панелей;
- мозаїки;
- інших плитних матеріалів товщиною до 20 мм.
Монтаж облицювання необхідно виконувати відповідно до рекомендацій виробника клею та облицювального матеріалу.
Завдяки посиленій конструкції люк INDUSTRIAL дозволяє використовувати великоформатні облицювальні плити без розрізання та додаткових стиків.

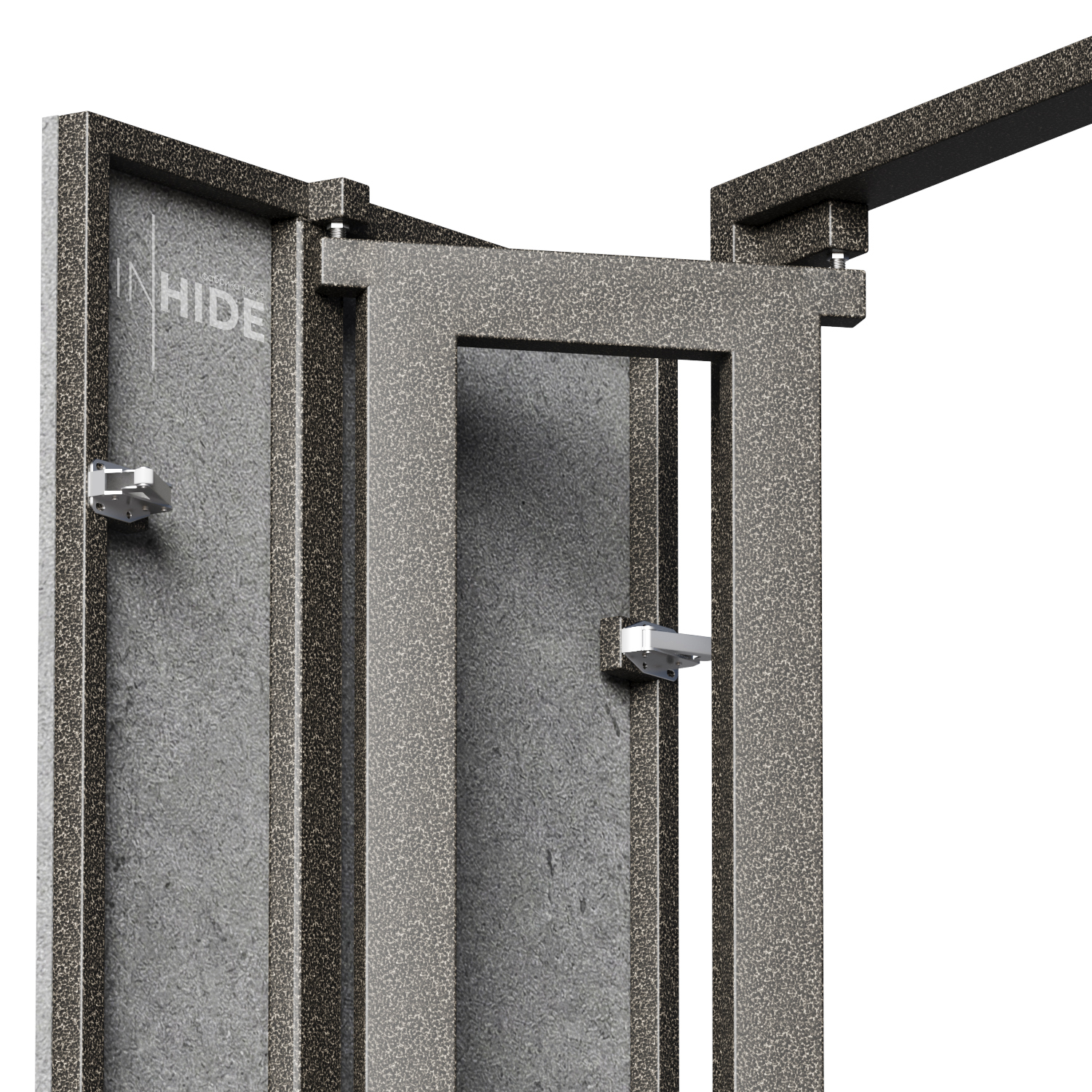

Конструкція обладнана професійною петльовою системою із механізмом регулювання.
Після монтажу та облицювання можливе точне регулювання положення дверцят по вертикалі для досягнення рівномірних зазорів по всьому периметру люка.
Регулювання дозволяє:
- компенсувати монтажні похибки;
- усунути можливі перекоси;
- забезпечити ідеальне прилягання дверцят до площини облицювання;
- зберегти правильну роботу замків та петльового механізму.
Для забезпечення тривалого терміну служби виробу необхідно дотримуватися наступних рекомендацій:
- транспортувати та зберігати люк виключно у вертикальному положенні;
- експлуатувати конструкцію в приміщеннях або на відкритому повітрі під навісом;
- допустима температура експлуатації від -20°C до +70°C;
- відносна вологість повітря не повинна перевищувати 80%;
- не розміщувати виріб ближче ніж за 2 метри до відкритих джерел тепла;
- уникати прямого потрапляння води на механізми та замки конструкції.
Важливі застереження
При використанні важких облицювальних матеріалів необхідно суворо дотримуватися рекомендацій виробника щодо максимально допустимих навантажень на конструкцію.
Забороняється відкривати люк примусово, якщо після натискання не спрацювали всі замки Quick HAFELE.
Не допускається навантаження на відкриті дверцята або використання їх як опори під час проведення робіт.
Після завершення облицювання рекомендується перевірити правильність роботи замків, петльової системи та виконати остаточне регулювання дверцят.
Правила безпеки
Люк INDUSTRIAL є великогабаритною металевою конструкцією підвищеної міцності та може мати значну вагу залежно від розміру та типу облицювання.
Під час експлуатації необхідно:
- не залишати відкритий люк без нагляду;
- не допускати перебування дітей біля відкритої конструкції;
- уникати контакту з рухомими елементами механізму під час відкривання;
- контролювати відсутність сторонніх предметів у зоні роботи дверцят;
- дотримуватися правил безпечної експлуатації та технічного обслуговування.
Дотримання наведених рекомендацій забезпечить надійну роботу люка INDUSTRIAL, стабільну роботу петльової системи, безпечну експлуатацію та тривалий термін служби конструкції навіть при використанні надважких облицювальних матеріалів.
