Опис
VECTOR — це сучасний прихований підлоговий люк базової серії, призначений для організації швидкого, зручного та практично непомітного доступу до інженерних комунікацій, розташованих у підлозі. Конструкція спеціально розроблена для ревізії кабельних каналів, електричних мереж, водопровідних труб, розеткових блоків, сантехнічних вузлів та інших технічних систем, які потребують періодичного обслуговування або контролю.
Головною перевагою моделі VECTOR є її прихований монтаж. Після облицювання люк практично зливається з поверхнею підлогового покриття, забезпечуючи естетичний зовнішній вигляд приміщення без видимих технічних елементів. Саме тому прихований люк у підлогу VECTOR є популярним рішенням для квартир, приватних будинків, офісів, комерційних приміщень, магазинів та інших об’єктів, де важливо поєднати функціональність і дизайн.
Ревізійний люк VECTOR не комплектується газовими амортизаторами або пружинними механізмами. Водночас його знімна кришка має оптимальну вагу, що дозволяє легко відкривати люк вручну та швидко отримувати доступ до комунікацій. Для організації проходу між поверхами або технічними приміщеннями ця модель використовується рідко, оскільки її основне призначення — забезпечення ревізійного доступу до прихованих інженерних мереж.
За необхідності підлоговий люк VECTOR може встановлюватися на відкритому повітрі, однак рекомендується монтаж під навісом або в місцях, захищених від постійного впливу атмосферних опадів. Для тривалої експлуатації слід уникати безперервного контакту конструкції з водою.
Люк під плитку VECTOR розрахований на облицювання оздоблювальними матеріалами середньої та підвищеної ваги. Конструкція сумісна з такими покриттями:
- керамічна плитка;
- вінілова плитка;
- керамограніт товщиною до 16 мм;
- ламінат;
- лінолеум;
- кварц-вініл;
- декоративний камінь та інші матеріали зі схожими характеристиками.
Після завершення монтажу та укладання облицювання люк стає практично непомітним на поверхні підлоги, що дозволяє отримати ефект прихованого ревізійного отвору.

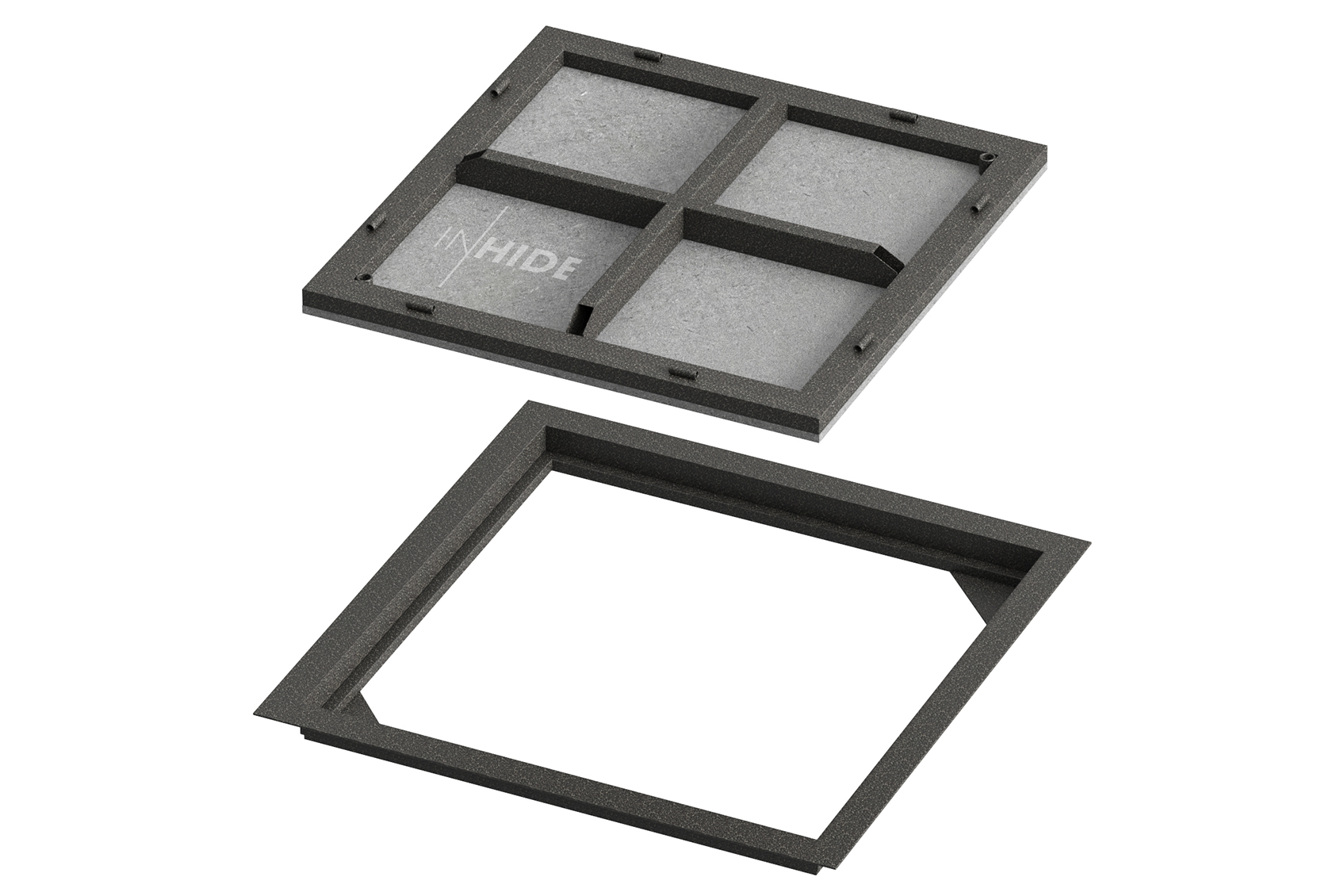

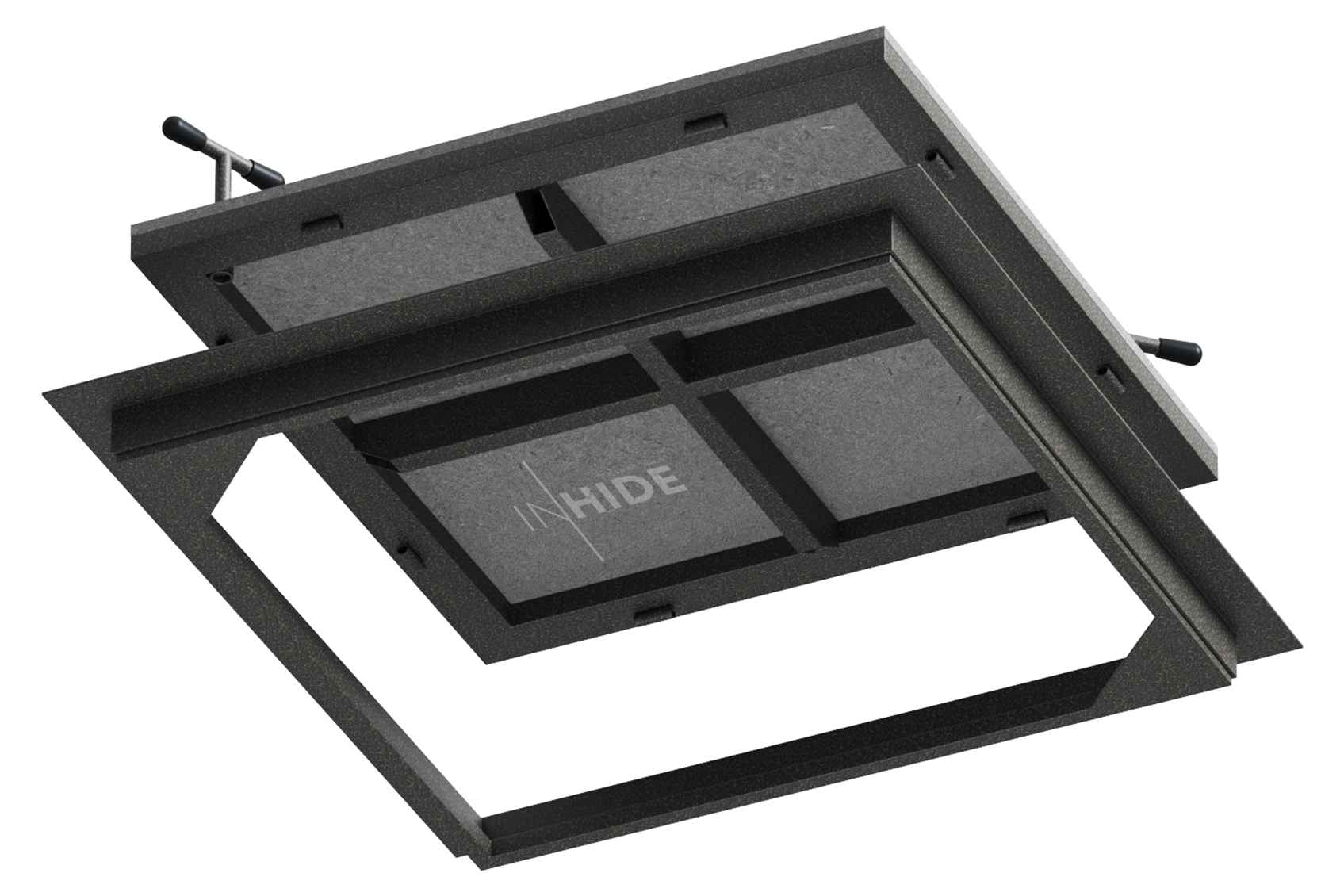

Конструкція люка складається з міцної сталевої рами та знімної кришки посиленої конструкції. Відкривання здійснюється вручну за допомогою спеціальних підйомних ручок, які входять до стандартної комплектації виробу.

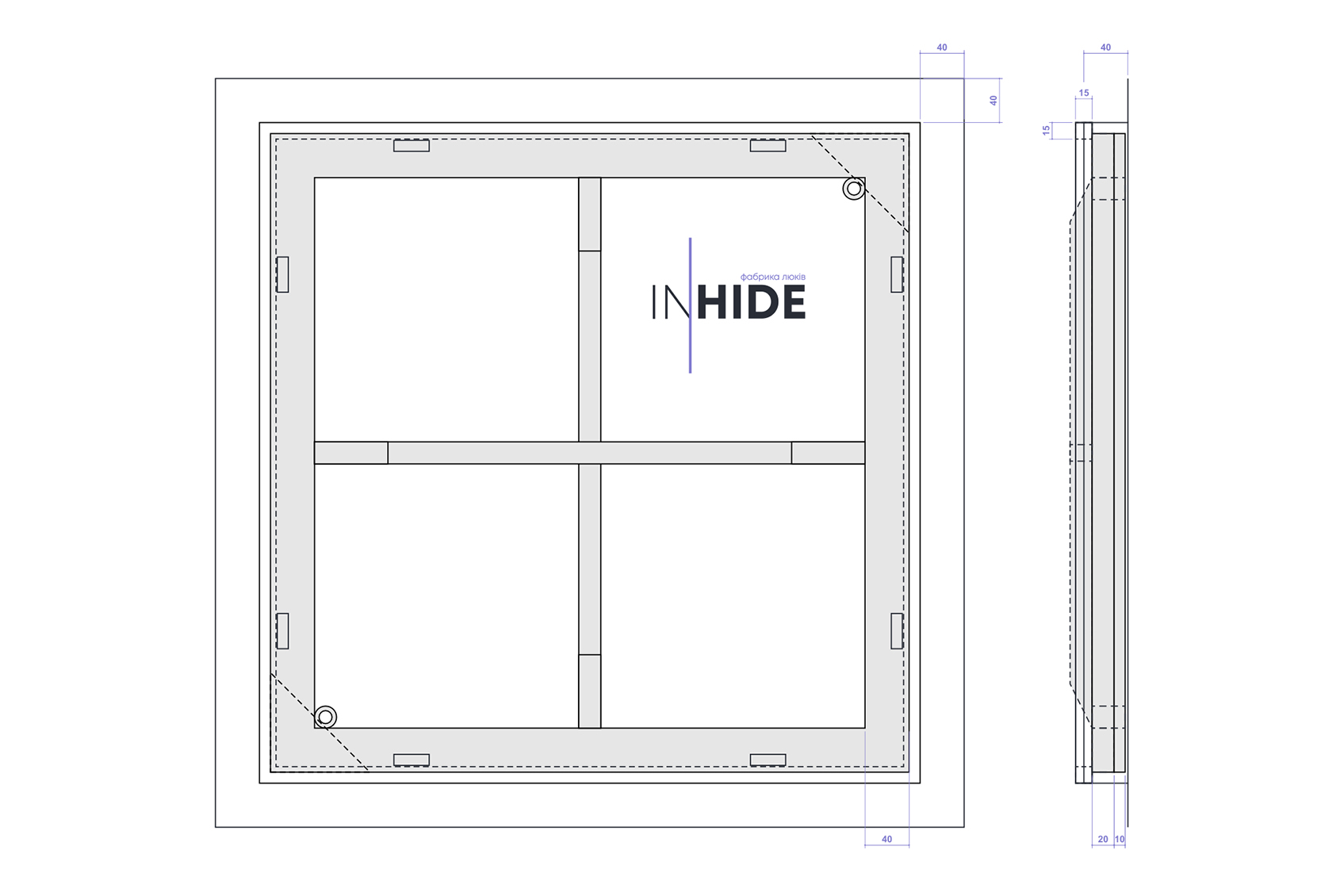

Несуча рама виготовляється зі сталевого кутника розміром 40×40×3 мм. Для надійної підтримки кришки в нижній внутрішній частині рами передбачена опорна полиця з профільної труби 15×15×1,2 мм. Горизонтальна частина рами встановлюється на основу перекриття, закріплюється кріпильними елементами та після монтажу повністю перекривається облицювальним матеріалом.
Кришка люка виготовляється зі сталевого профілю 20×40×1,2 мм із додатковими ребрами жорсткості, що забезпечують високу міцність та стійкість до навантажень. Завдяки посиленій конструкції кришка не деформується під час тривалої експлуатації та зберігає свою геометрію навіть при значних механічних навантаженнях.
Верхня частина кришки закрита вологостійким гіпсоволокнистим листом KNAUF товщиною 10 мм, який слугує надійною основою для наклеювання плитки або інших оздоблювальних матеріалів.
По всьому периметру кришки встановлено еластичний каучуковий ущільнювач, який забезпечує щільне прилягання елементів конструкції, зменшує проникнення пилу та підвищує комфорт експлуатації.
Монтажна глибина люка в закритому положенні становить 45 мм. У зоні розташування хрестоподібного посилення глибина конструкції досягає 50 мм.
Для виробництва прихованих підлогових люків VECTOR використовується електрозварна холоднокатана вуглецева сталь високої якості. Перед фарбуванням метал проходить обробку фосфатами, після чого покривається поліефірною порошковою фарбою, яка забезпечує ефективний антикорозійний захист та тривалий термін служби виробу.

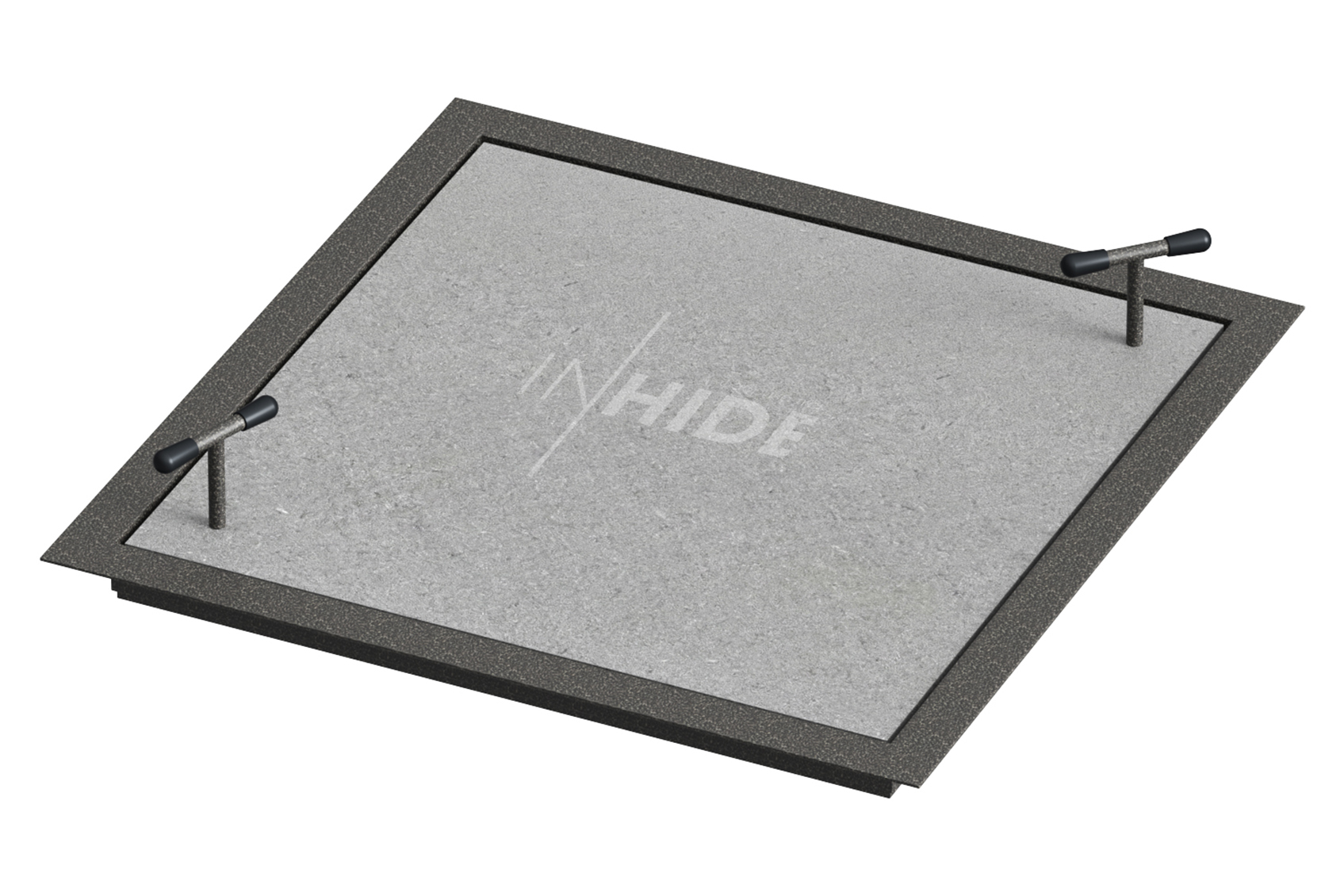

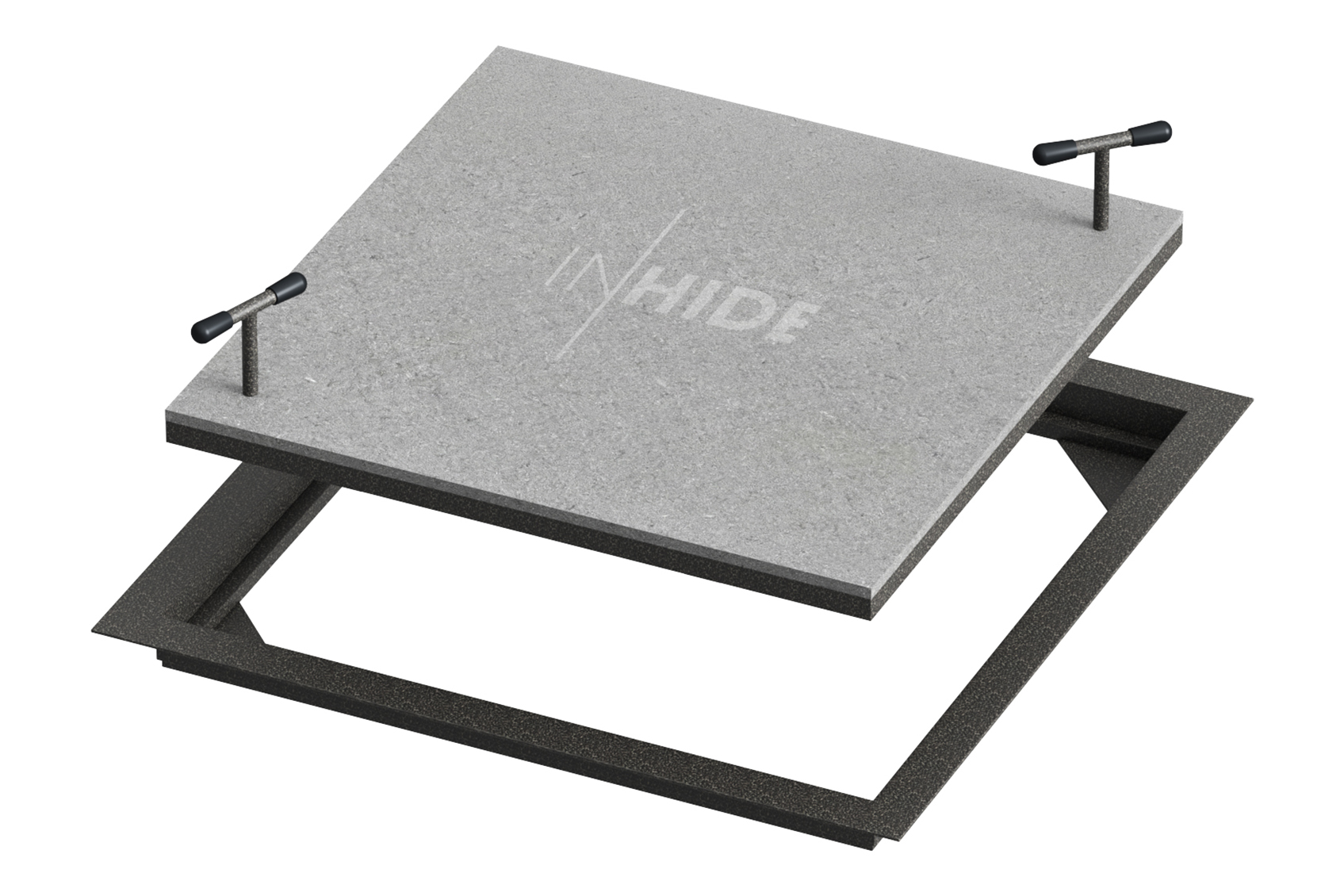

Відкривання люка здійснюється вручну без використання додаткових підйомних механізмів.
Для відкривання необхідно:
- викрутити декоративні заглушки;
• вкрутити підйомні ручки у спеціальні різьбові отвори;
• підняти кришку та отримати доступ до технічної ніші.
Для закривання необхідно встановити кришку назад у раму, викрутити підйомні ручки та закрити отвори декоративними заглушками.
Мінімальний посадковий розмір люка VECTOR становить 300×300 мм, а максимальний — 1200×1200 мм.
Конструкція розрахована на експлуатаційне навантаження до 400 кг/м², що дозволяє безпечно використовувати люк у житлових, громадських та комерційних приміщеннях із постійним пішохідним навантаженням.
Увага! Перевищення рекомендованих навантажень або наїзд транспортних засобів можуть призвести до деформації конструкції, що ускладнить відкривання кришки та подальшу експлуатацію люка.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний підбір розміру підлогового люка VECTOR є важливим етапом для забезпечення якісного монтажу, комфортної експлуатації та максимальної прихованості конструкції після облицювання.
Важливо! Під час розрахунку розміру люка VECTOR не враховується монтажне горизонтальне крило рами, яке спирається на основу підлоги. Основним параметром для розрахунків є посадковий розмір конструкції, що визначається по зовнішньому контуру вертикальної частини сталевої рами.
Посадковий розмір люка розраховується за формулою:
Посадковий розмір = габаритний розмір люка з монтажним крилом мінус 37 мм з кожної сторони.
Для забезпечення правильного встановлення прихованого люка в підлогу VECTOR рекомендується, щоб посадковий розмір конструкції був приблизно на 10 мм меншим за фактичний розмір монтажного отвору в перекритті. Такий технологічний зазор дозволяє виконати якісний монтаж, вирівнювання конструкції та подальшу герметизацію стиків.
Якщо підлоговий люк VECTOR підбирається під конкретний розмір плитки або іншого облицювального матеріалу, необхідно попередньо виконати точні заміри оздоблення, яке буде розміщуватися на кришці люка. Під час розрахунку обов’язково слід враховувати ширину міжплиткових швів, яка зазвичай становить від 2 до 4 мм.
Для правильного визначення розміру кришки потрібно до отриманих габаритів плитки разом зі швами додати по 18 мм по ширині та довжині. Такий розрахунок забезпечить точне розміщення облицювального матеріалу в межах кришки та не допустить його виступання за контур конструкції.
Правильно підібраний розмір люка дозволяє досягти максимальної естетики покриття підлоги, а також забезпечує безперешкодне відкривання кришки під час подальшої експлуатації.
Важливо! Під час проєктування необхідно враховувати, що світловий (корисний) отвір люка з однією кришкою буде меншим за посадковий розмір конструкції на 38 мм по ширині та на 38 мм по довжині. Це пов’язано з конструктивними особливостями рами та кришки люка VECTOR.
Для досягнення максимальної прихованості ревізійного люка рекомендується заздалегідь спланувати розкладку плитки таким чином, щоб міжплиткові шви проходили по периметру кришки. Це дозволить зробити люк практично непомітним на поверхні підлоги та забезпечить бездоганний зовнішній вигляд готового покриття.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Перед встановленням прихованого підлогового люка VECTOR необхідно підготувати монтажний отвір правильної геометричної форми. Отвір повинен бути квадратним або прямокутним із кутами 90°, без значних нерівностей, напливів бетону та інших дефектів, які можуть вплинути на правильність монтажу конструкції.
Важливо! Не рекомендується виконувати укладання фінішного підлогового покриття до моменту повного встановлення та фіксації люка VECTOR.
Підлоговий люк VECTOR може монтуватися в бетонні, дерев’яні або інші монолітні перекриття відповідно до вимог проєкту.
Якщо монтаж виконується безпосередньо на бетонну основу, у більшості випадків достатньо закріпити монтажне крило рами по периметру за допомогою саморізів або іншого відповідного кріплення.
Для встановлення в дерев’яні перекриття або нестандартні основи рекомендується використовувати додаткові монтажні пластини.
Для додаткової фіксації необхідно підготувати сталеві монтажні пластини шириною 40–60 мм та товщиною приблизно 2 мм. Пластини не входять до стандартного комплекту поставки та можуть виготовлятися окремо під індивідуальне замовлення.
Висота пластин повинна забезпечувати їх надійне кріплення до рами люка та перекриття. Нижній край пластини після монтажу не повинен розташовуватися вище середини бетонної основи. Не допускається встановлення пластин надто близько до краю перекриття або шару стяжки.
Рекомендована відстань між монтажними пластинами становить 300–400 мм по всьому периметру рами.
Монтажні пластини кріпляться до вертикальної частини рами за допомогою спеціальних саморізів зі свердлом та потайною головкою.
Під час монтажу необхідно враховувати рекомендований технологічний зазор між рамою люка та монтажним отвором. Саме тому під час підбору розміру люка рекомендується залишати монтажний проміжок близько 10 мм по периметру конструкції.
Після встановлення монтажних пластин люк необхідно розмістити в підготовленому отворі таким чином, щоб горизонтальна частина рами рівномірно спиралася на основу перекриття або стяжку.
Далі монтажні пластини фіксуються до перекриття за допомогою анкерів, арматури або інших відповідних кріпильних елементів.
Після закріплення необхідно перевірити правильність положення люка. Рама повинна бути встановлена без перекосів і знаходитися в одній площині з майбутнім рівнем чистової підлоги.
Монтажний зазор між рамою та перекриттям рекомендується заповнити цементним розчином або іншим будівельним матеріалом, який забезпечує надійну фіксацію та герметизацію конструкції.
Після завершення монтажу рами можна переходити до облицювання кришки та прилеглої поверхні підлоги.
Перед укладанням плитки або іншого оздоблювального матеріалу необхідно виконати отвори для встановлення підйомних ручок.
На поверхню гіпсоволокнистого листа KNAUF, яким оснащена кришка люка VECTOR, наноситься плитковий клей відповідно до рекомендацій виробника.
Після цього виконується монтаж облицювального матеріалу.
Важливо! Плитка або інше покриття повинні розташовуватися виключно в межах кришки та не виступати за її контур.
Після облицювання кришки можна виконувати укладання підлогового покриття навколо люка. Горизонтальна частина рами повинна бути перекрита облицюванням таким чином, щоб між покриттям та кришкою залишався технологічний зазор не менше 2 мм.
Для досягнення максимальної прихованості люка рекомендується виконувати розкладку плитки від люка до стін приміщення. Оптимальним рішенням є розташування міжплиткових швів безпосередньо по контуру кришки. Такий підхід дозволяє зробити ревізійний люк VECTOR практично непомітним на поверхні підлоги.
Після завершення монтажних робіт не рекомендується піддавати люк експлуатаційним навантаженням протягом 72 годин, поки клейові та монтажні суміші не наберуть необхідної міцності.
Важливі рекомендації з експлуатації
Перед кожним закриванням люка необхідно переконатися у відсутності сторонніх предметів на поверхні рами та перевірити правильність розташування ущільнювача.
Міцність кріплення облицювального матеріалу повинна повністю виключати його відшарування або пошкодження під час відкривання кришки.
Під час експлуатації рекомендується уникати потрапляння води, будівельного пилу та бруду в зазор між рамою та кришкою, оскільки це може призвести до ускладнення відкривання або виникнення корозійних процесів.
Умови зберігання та транспортування
- Транспортування люка VECTOR повинно здійснюватися виключно у спеціальному захисному дерев’яному каркасі.
- Під час перевезення у відкритому кузові відповідальність за захист виробу від атмосферних впливів покладається на перевізника або замовника.
- Упаковка повинна бути надійно закріплена на транспортному засобі для запобігання зміщенню та механічним пошкодженням під час транспортування.
- Забороняється скидати виріб або піддавати його ударним навантаженням.
- Зберігати люк необхідно в сухих приміщеннях при температурі від +5°C до +55°C та відносній вологості повітря не більше 70%.
- Забороняється зберігати виріб ближче ніж 2 метри до джерел відкритого тепла.
- Не допускається прямий контакт конструкції з водою або тривале перебування у вологому середовищі.
Заходи безпеки
Увага! Під час закривання люка необхідно переконатися, що між кришкою та рамою не знаходяться діти, домашні тварини або сторонні предмети.
Увага! Не залишайте відкритий люк без нагляду. Відкрита конструкція має значну вагу та металеві елементи, що можуть становити небезпеку. Недотримання правил безпеки може призвести до травмування людей або пошкодження майна.
