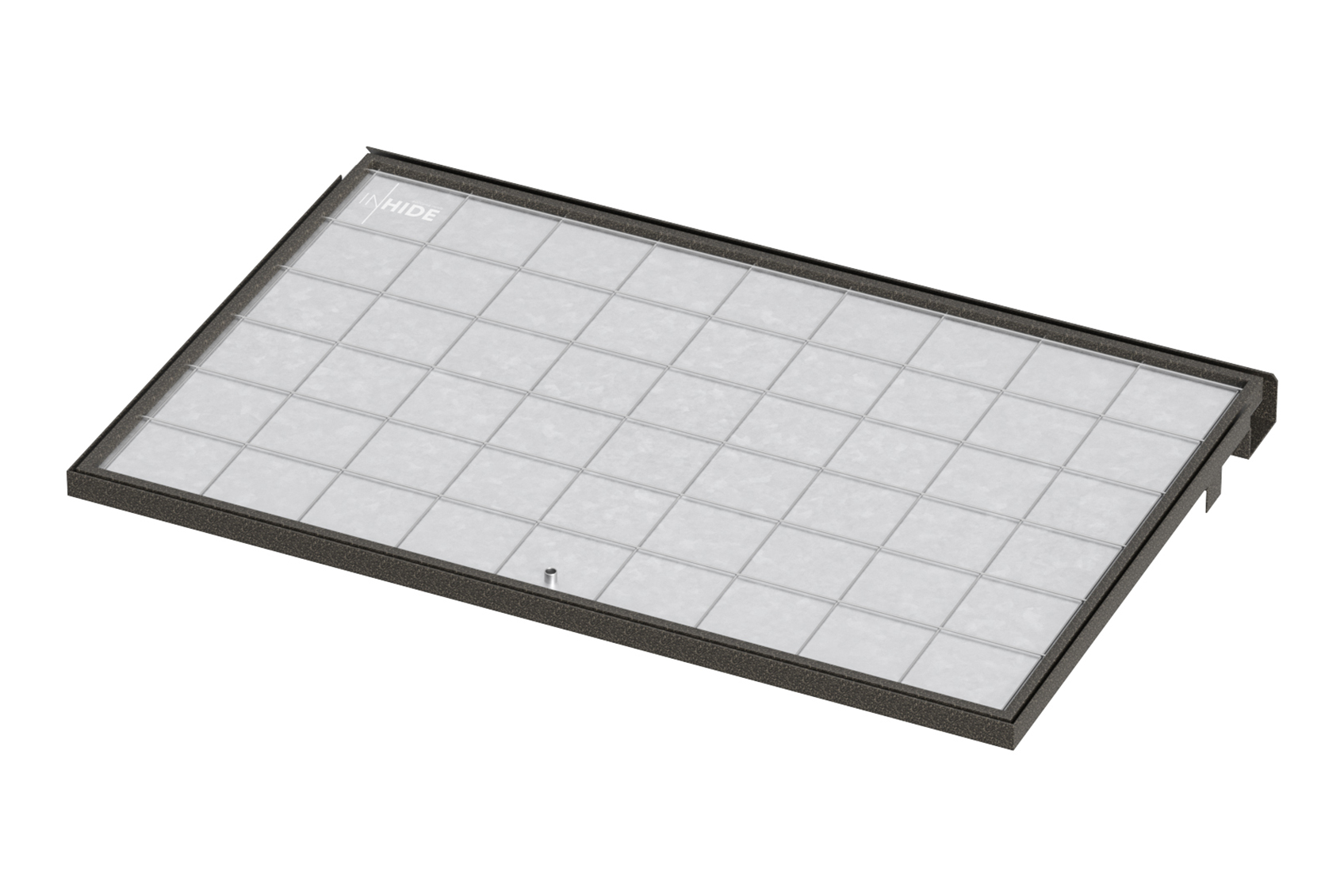

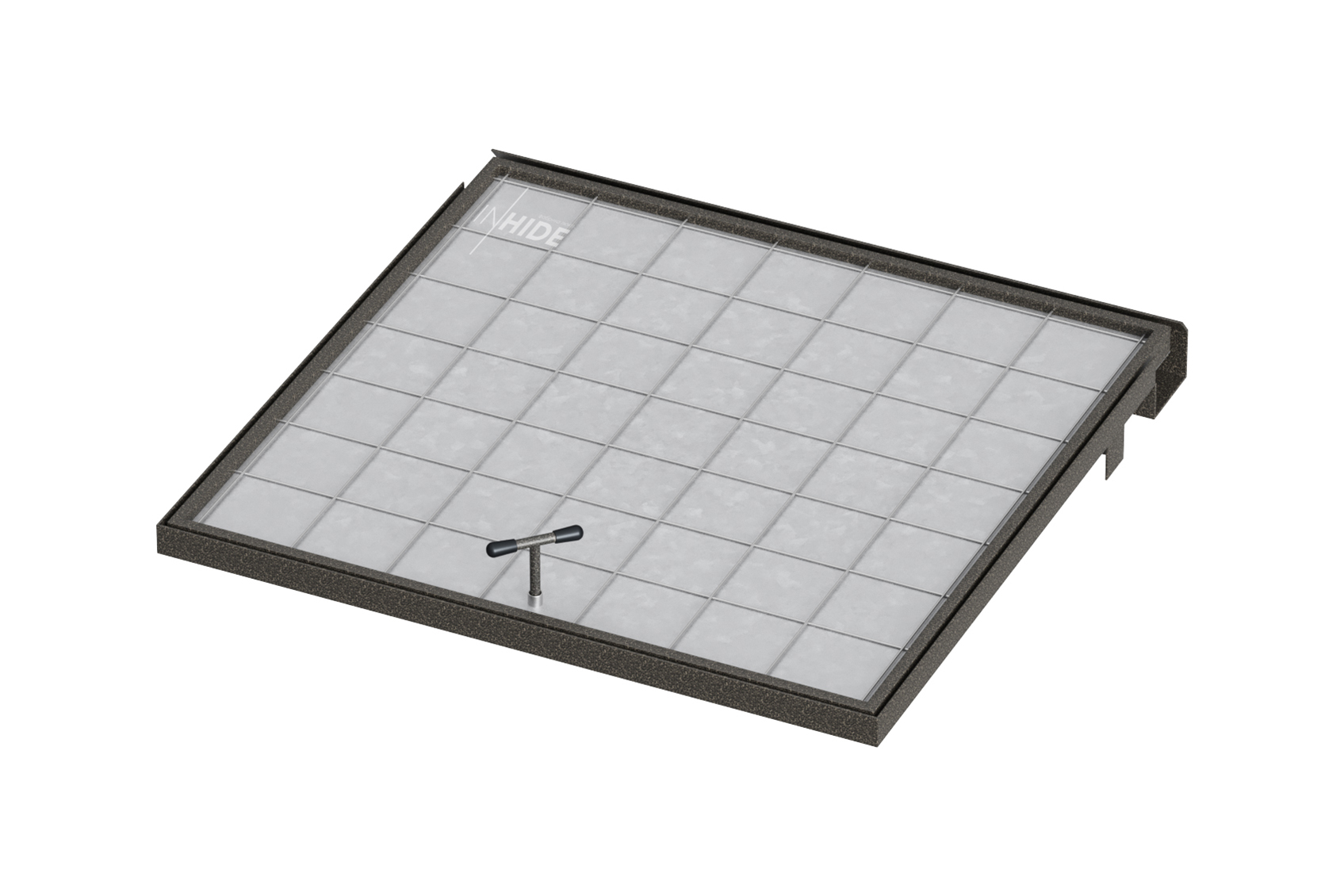

STRONG – утеплений люк у підлогу з газовими амортизаторами та регульованими пружинами з демпфером
Цей утеплений люк обирають для облаштування входу в холодні підвали, погреби та великих ревізійних прорізів.
Від 18 999 грн
В наявності
Від 18 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
Кожен люк модифікації STRONG® — унікальний виріб, оскільки наша компанія INHIDE виготовляє конструкції з урахуванням індивідуальних потреб клієнта та особливостей об’єкта, куди буде інтегровано вхід. Модель STRONG®— втілення вдалого проектного рішення з низкою переваг:
- Невидимість.
- Надійність.
- Стійкість до корозії.
- Придатність для будь-якого покриття.
- Низька вантажність.
- Елементарне демонтування — за потреби.
- Звуко- і теплоізоляція.
- Пожеж безпечність.
Детальніше про особливості конструкції — нижче в описі.

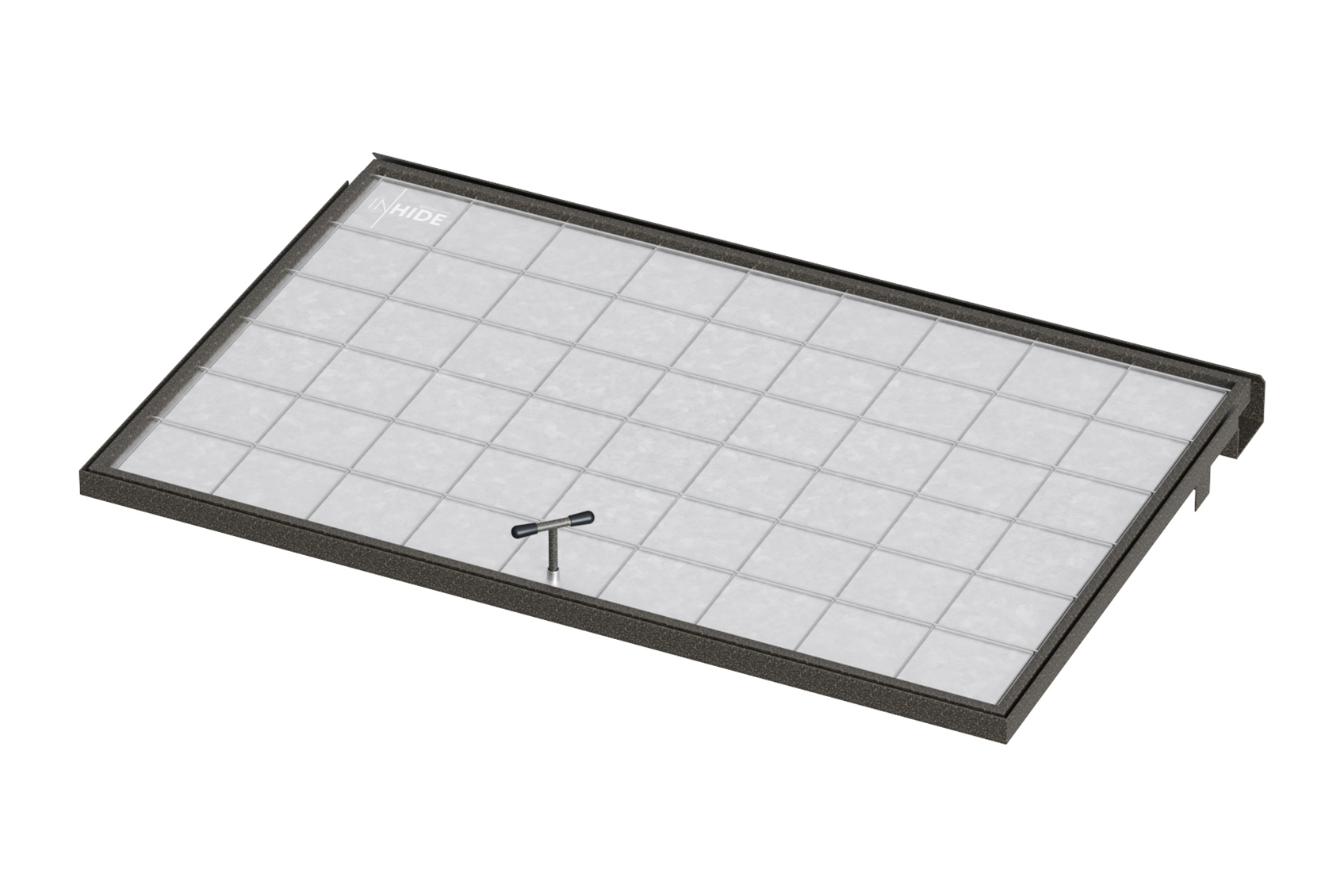

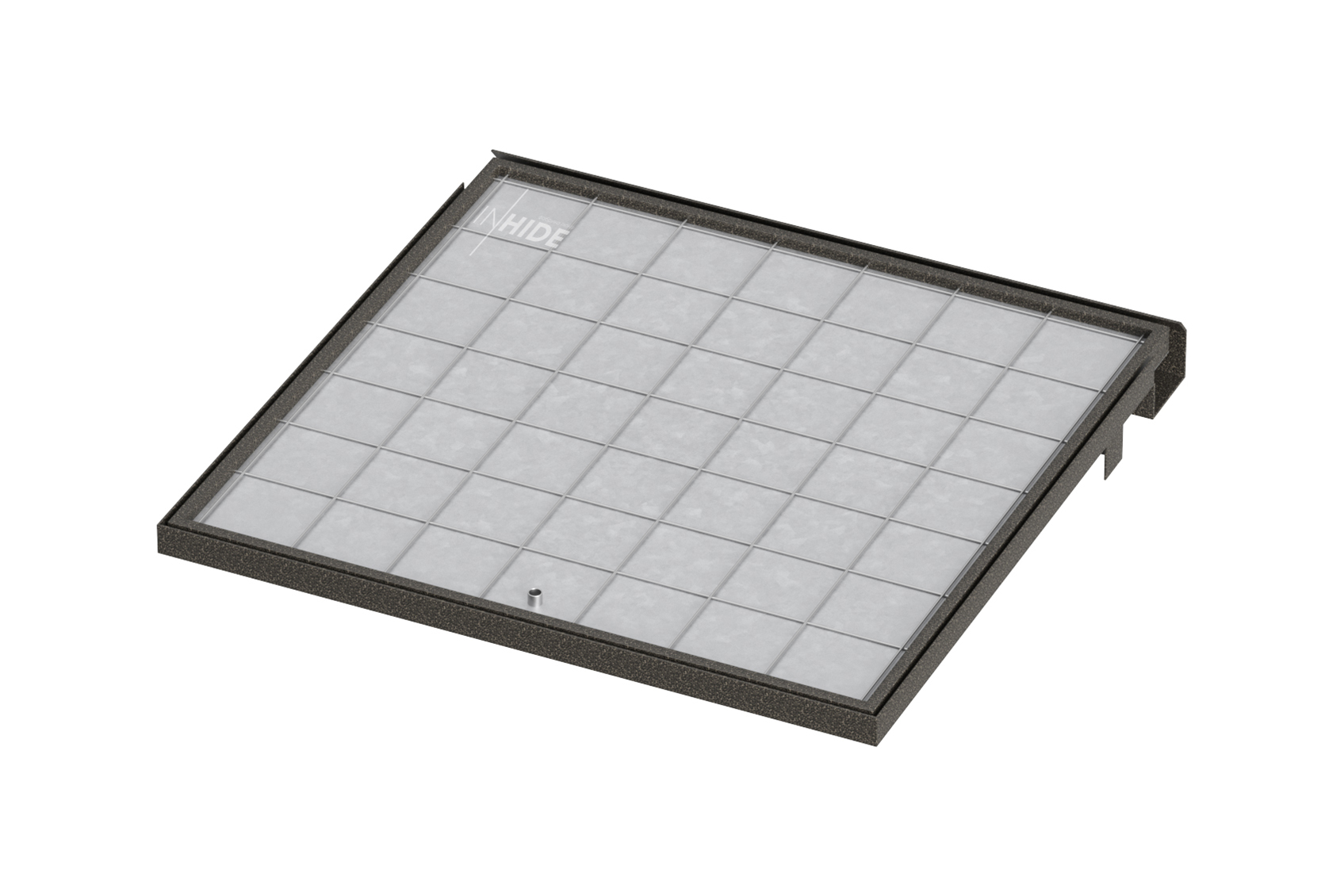

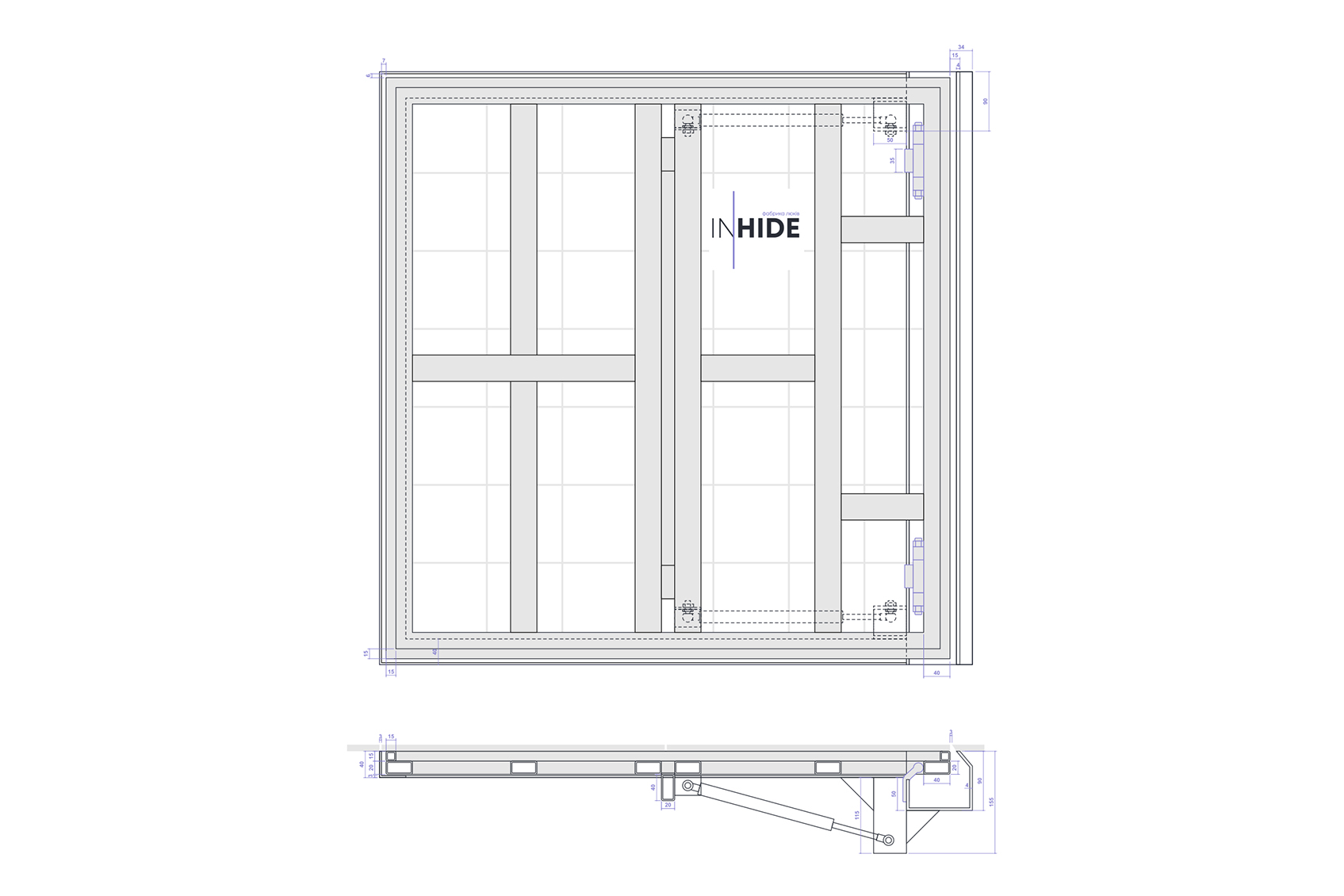

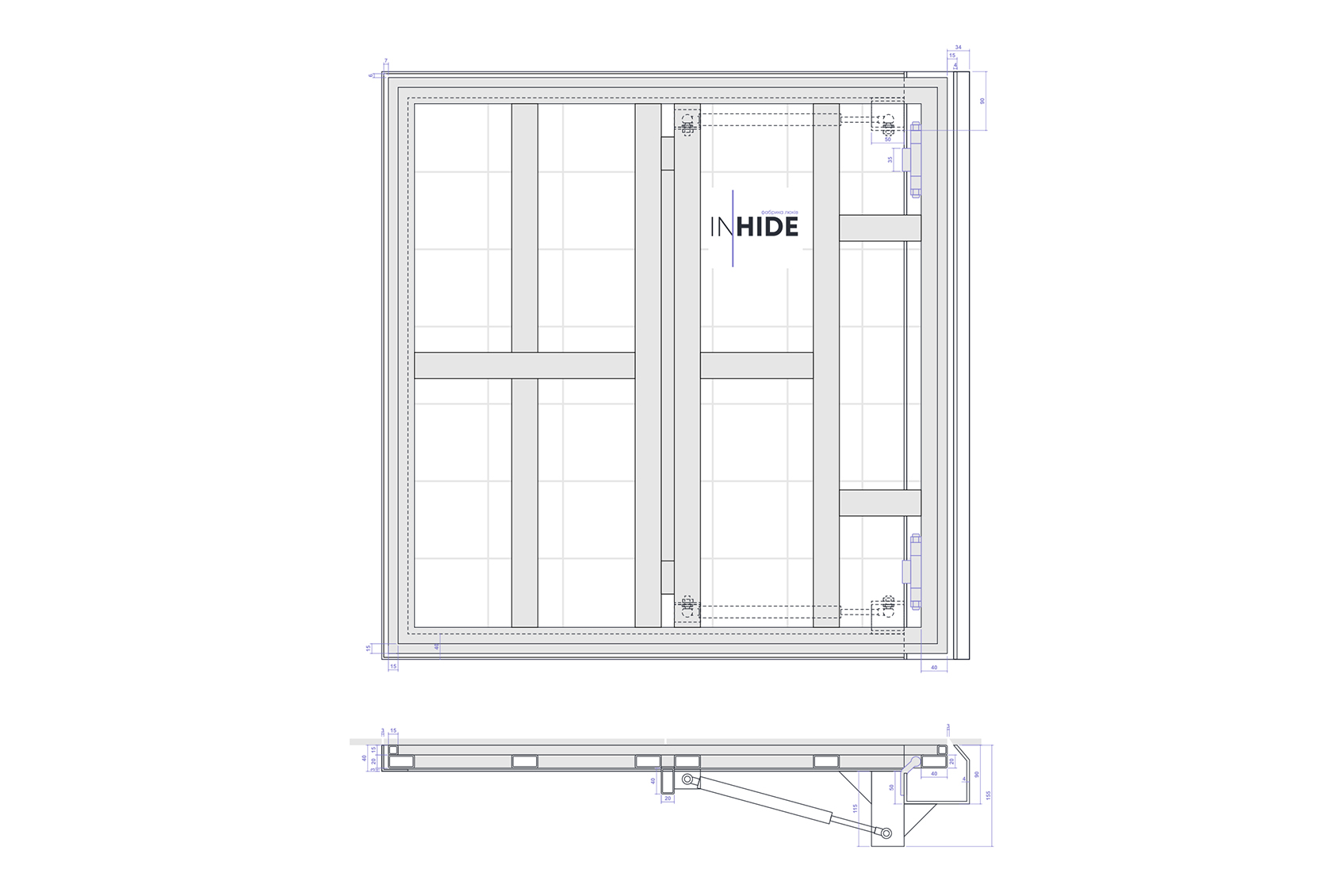

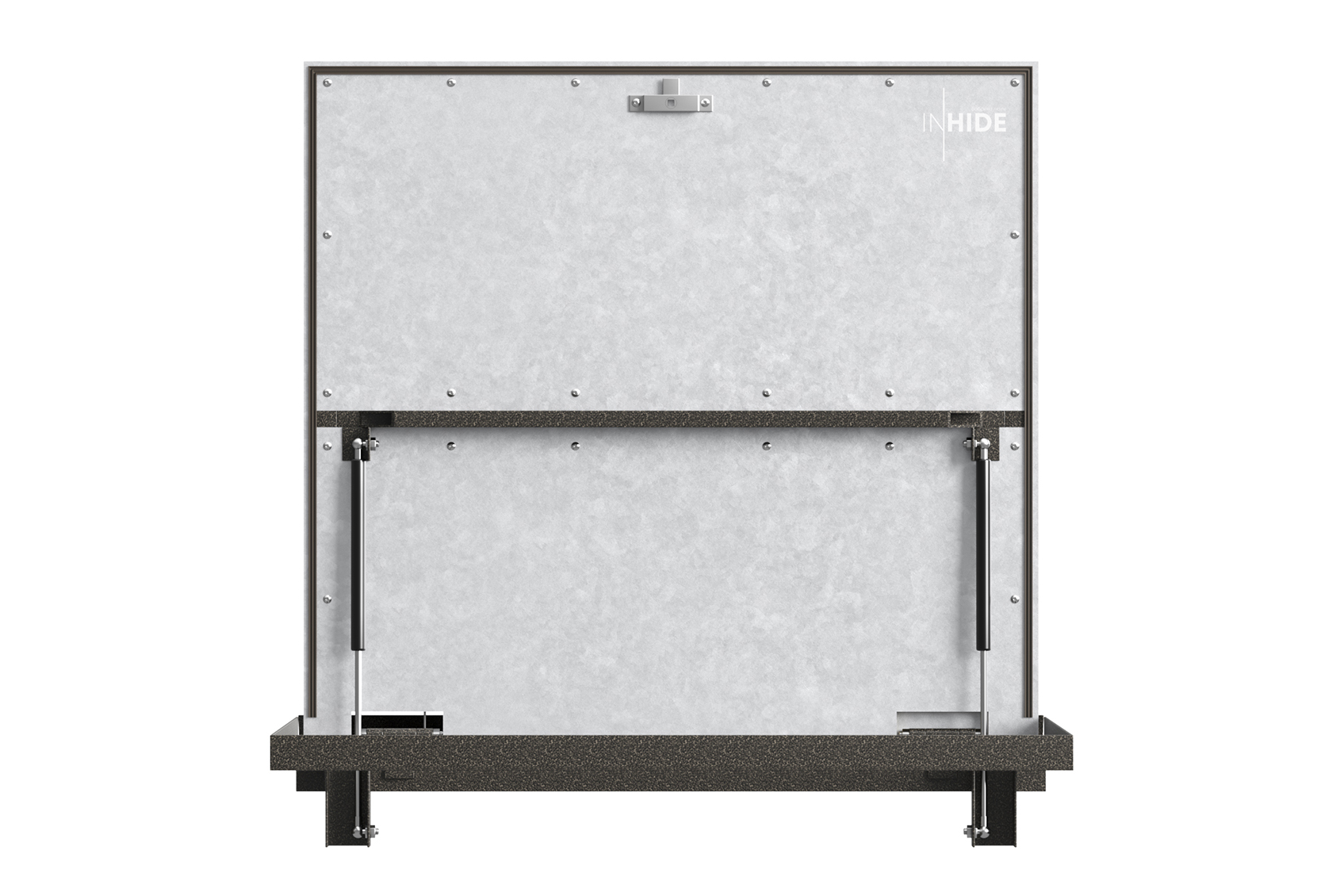

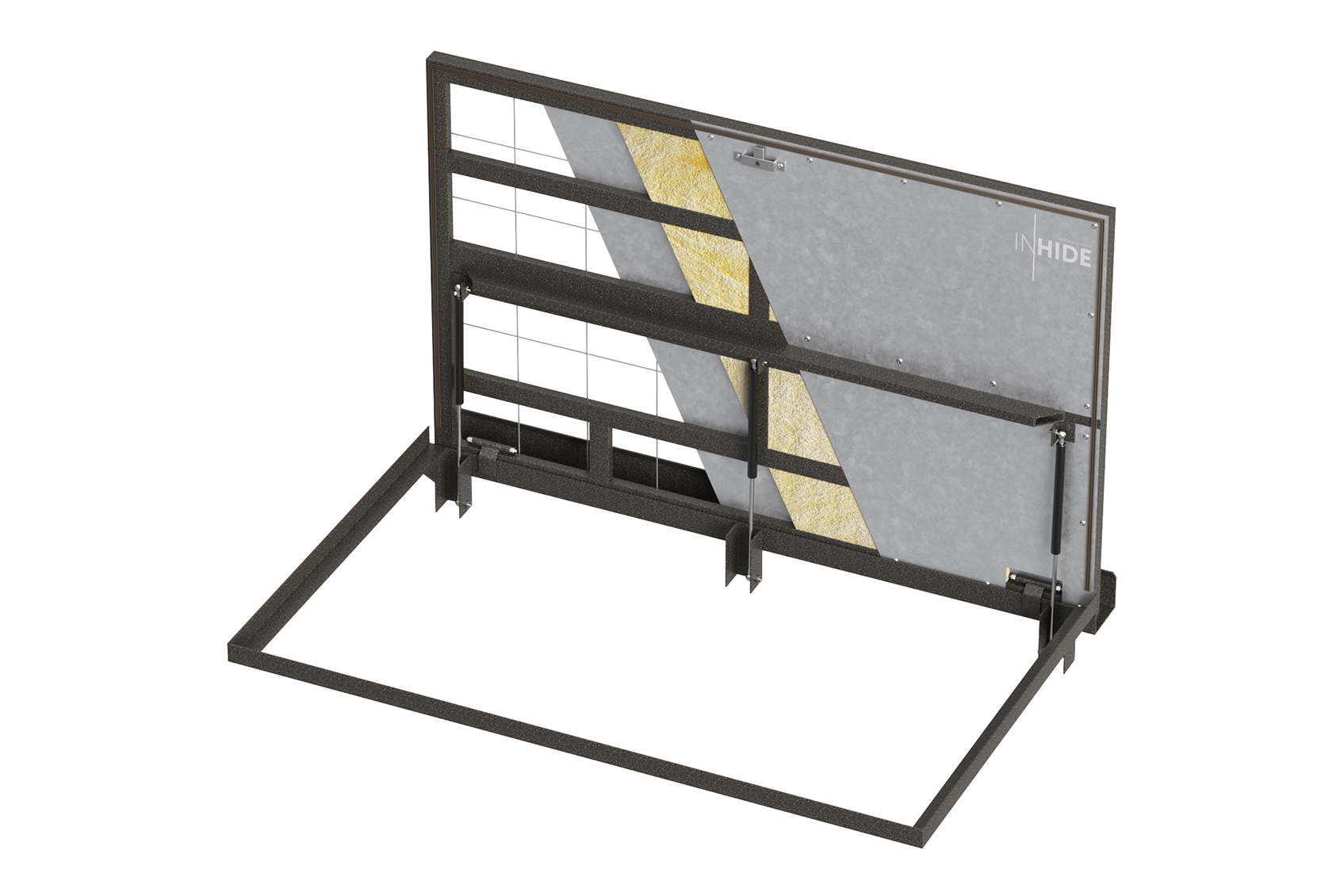

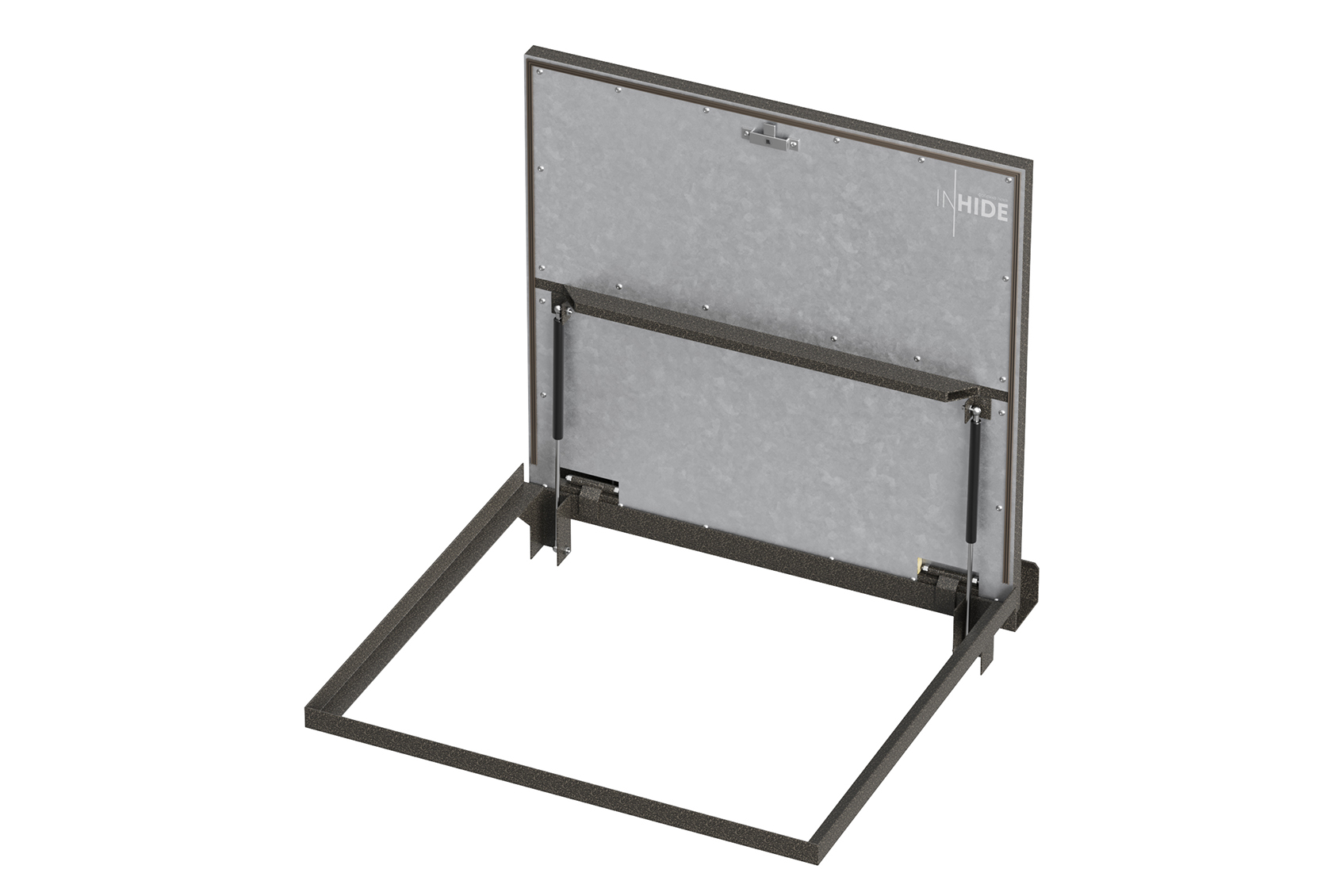

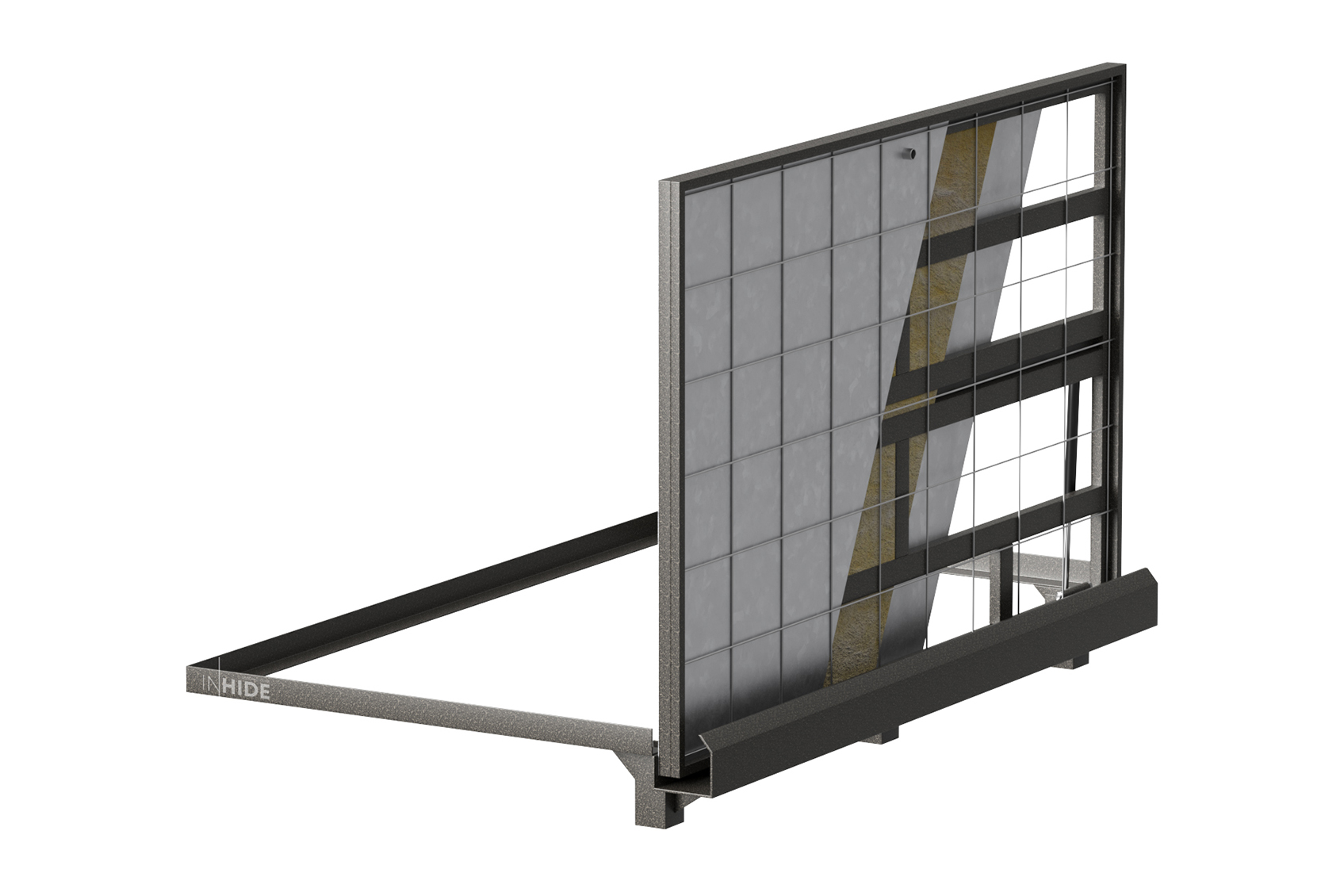

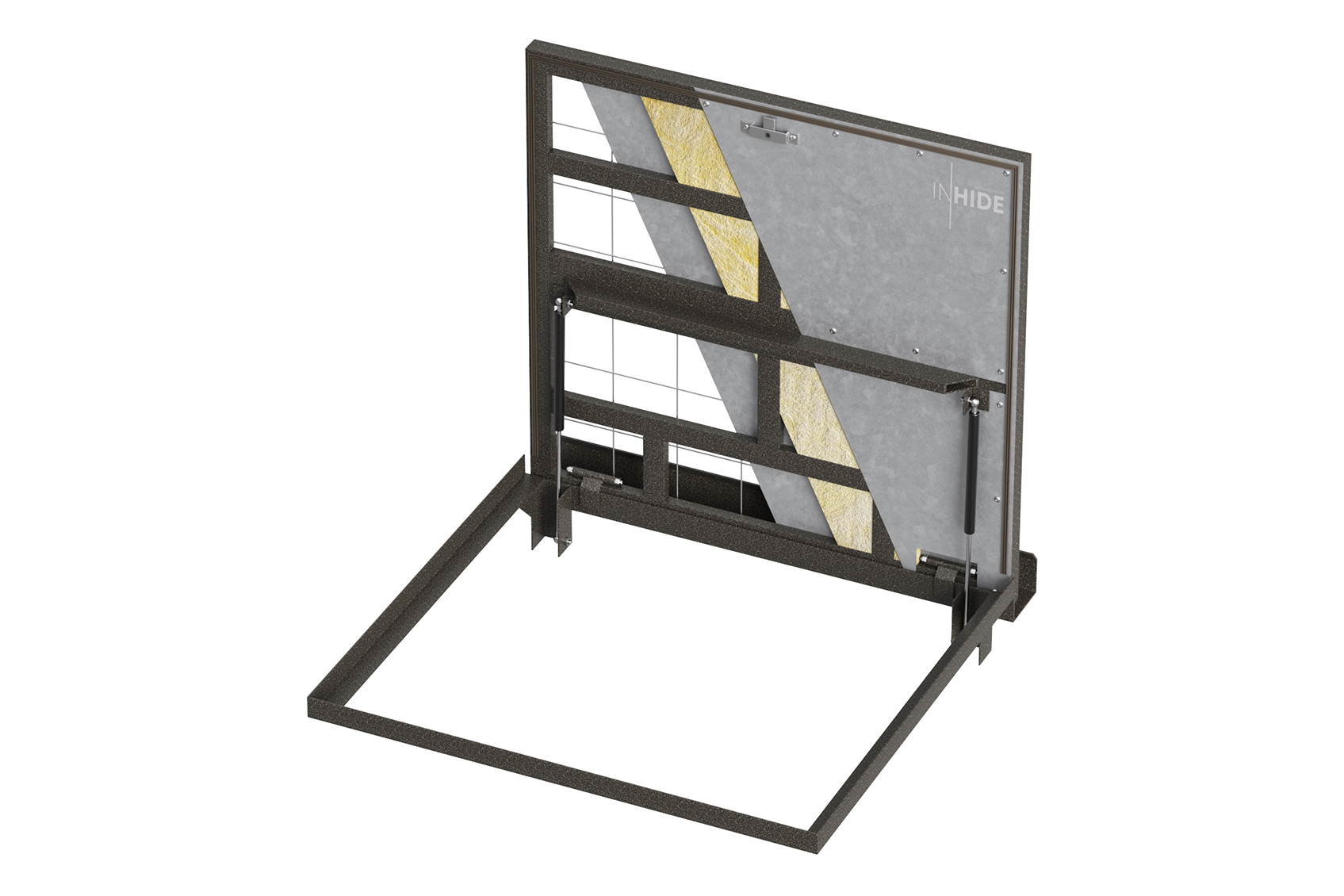

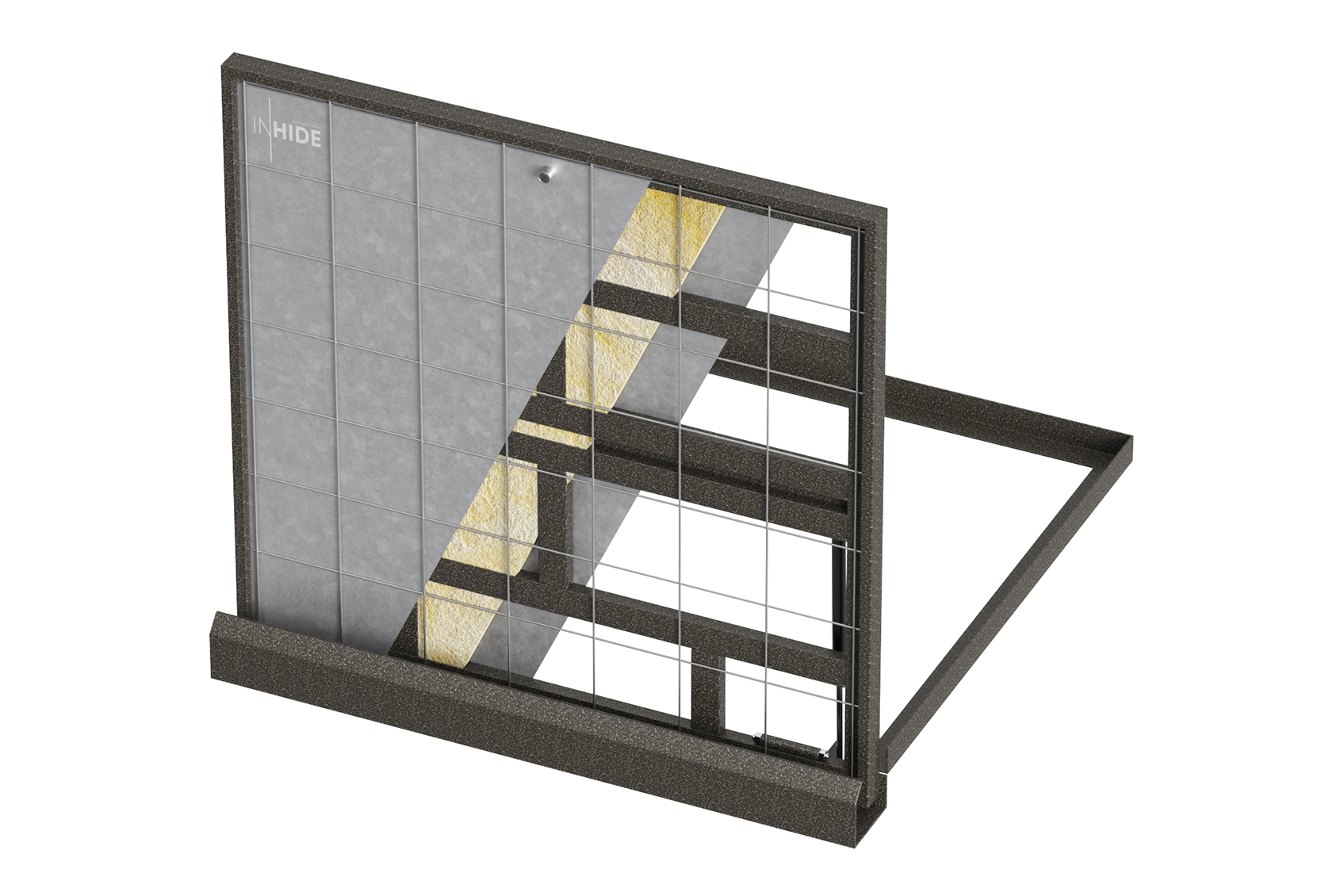

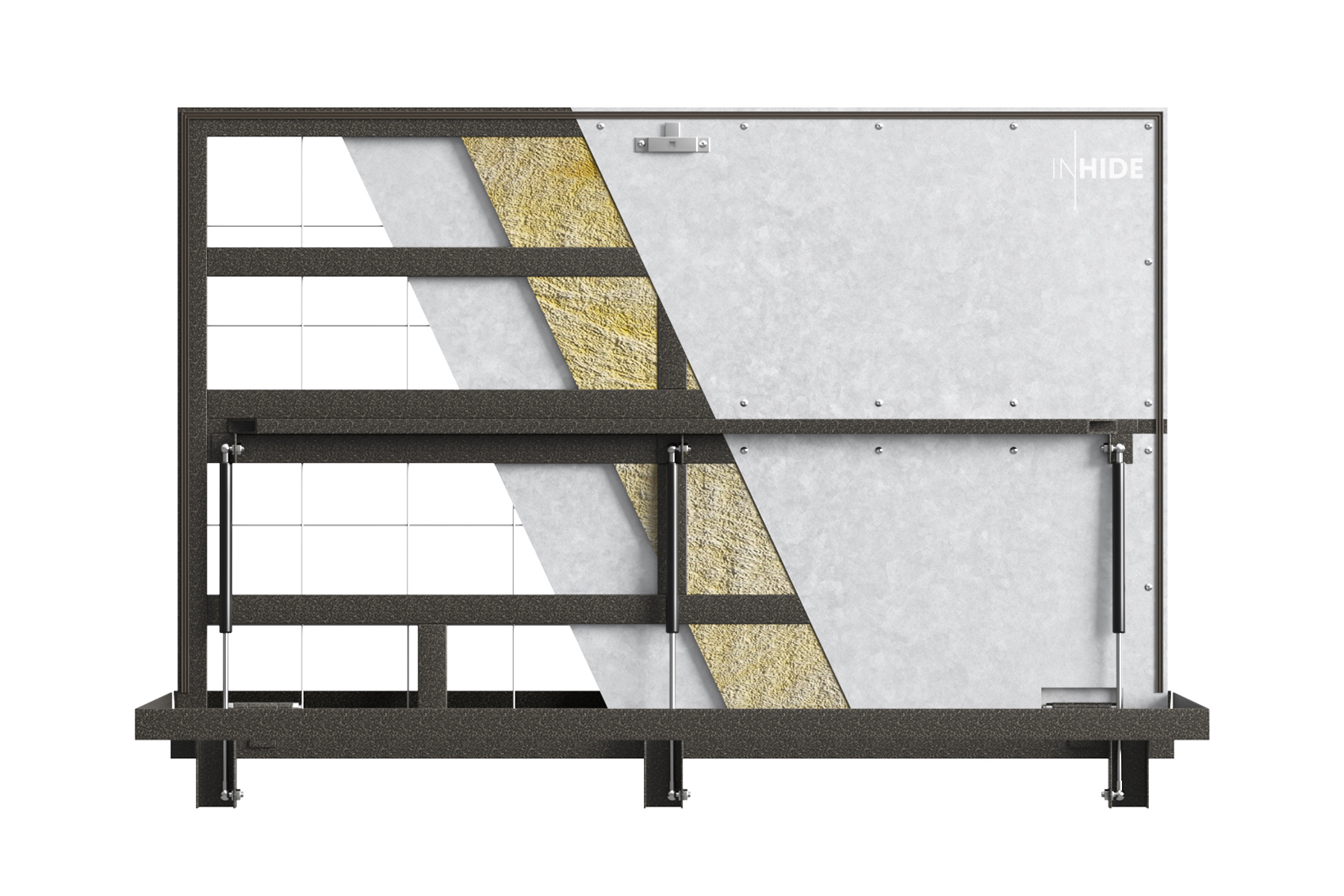

Будова люка STRONG
Люк цієї модифікації складається з таких елементів, як:
- Рама-кутник, виконана зі сталі в розмірі 40 х 40 мм з профілю завтовшки 3 мм.
- Ляда (кришка). Корпус ляди створюється з двох зварених між собою сталевих профілів 20 х 40 х 1.2 мм та 15 х 15 х 1.2 мм. Сторони корпусу поєднуються ребрами жорсткості, котрі забезпечують міцність та витривалість кришки, не даючи їй деформуватися при суттєвому навантаженні. На ляді розміщено сталевий лист з армованою сіткою для нанесення клею для облицювального матеріалу. Проте, якщо плануєте вкрити ляду ламінатом, паркетом, лінолеумом чи паркетною дошкою, ляда доповнюється не сталевим листом та армованою сіткою, а листом вологостійкогоЗнизу передбачено сталевий оцинкований лист, який запобігає руйнуванню конструкції при утворенні конденсату. Пустоти всередині заповнені звуко- і теплоізоляцією URSA GEO німецького виробництва, виготовленою з екологічної та негорючої сировини. Периметром ляди, між нею й кутником, розміщено каучуковий ущільнювач.
- Сполучна петля, що має форму закритого ковша. Елемент спроєктований таким чином, щоб у разі виникнення екстреної ситуації можна було оперативно демонтувати ляду.

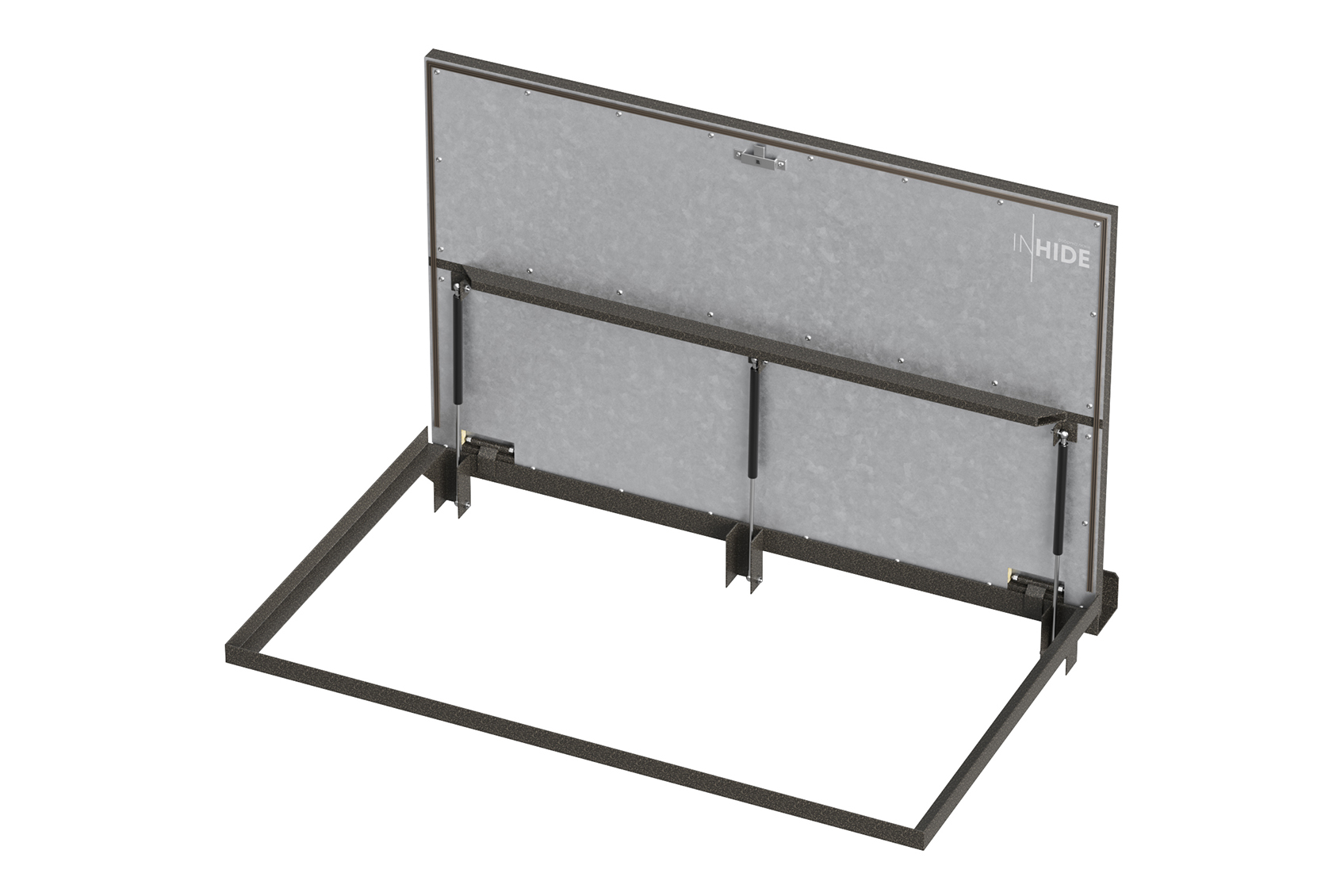

- Відкриття ляди, забезпечують газові регульовані пружини BANSBACH.
Всі сталеві елементи конструкції вкриваються полімерним покриттям, що надійно захищає люк від вологи, води та вітру.
Найменший розмір конструкції з однією лядою, який наші фахівці можуть виконати, — 600 L х 500 W (W-сторона петлі) мм, а найбільший — 800 L х 2000 W (W-сторона петлі) мм.

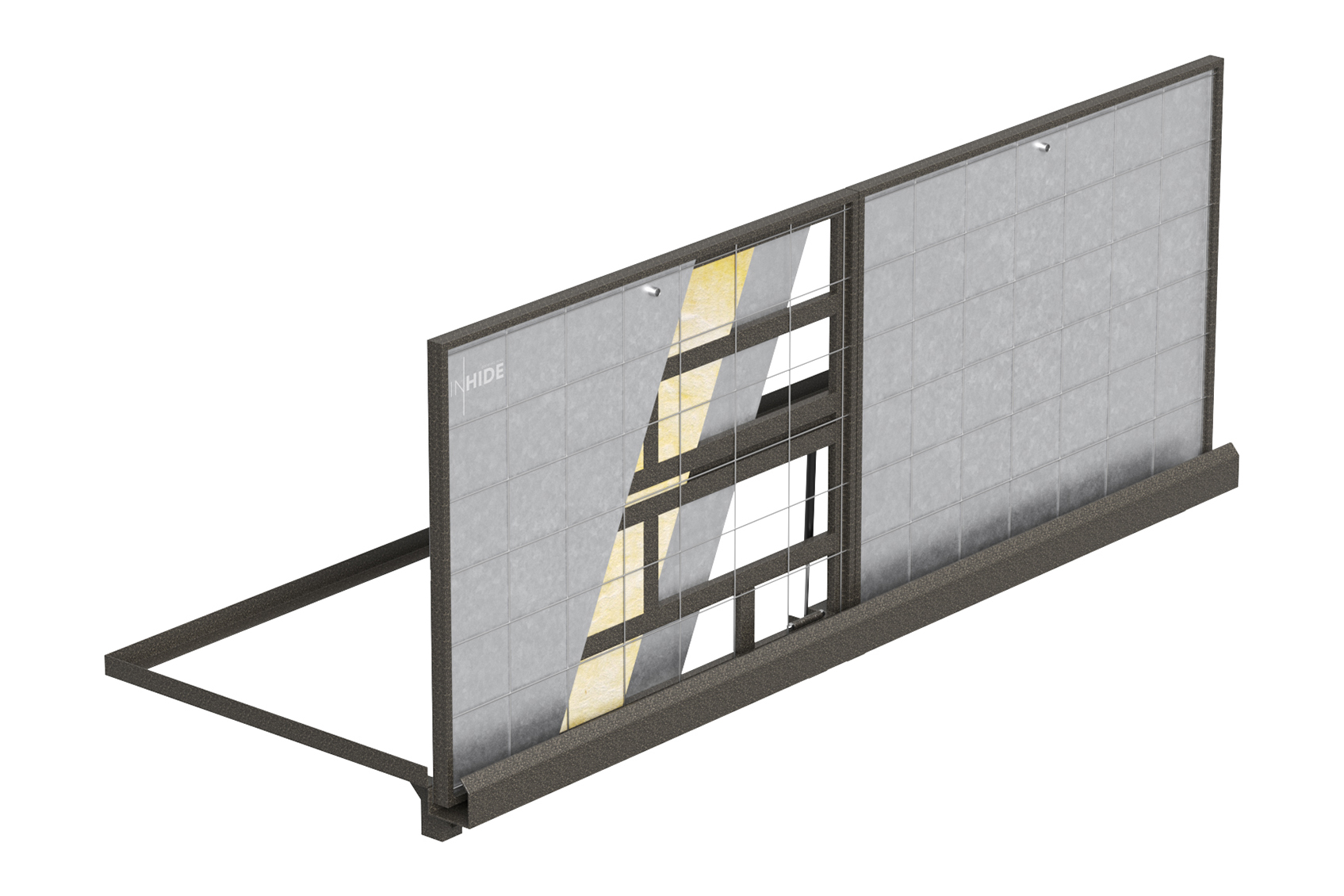

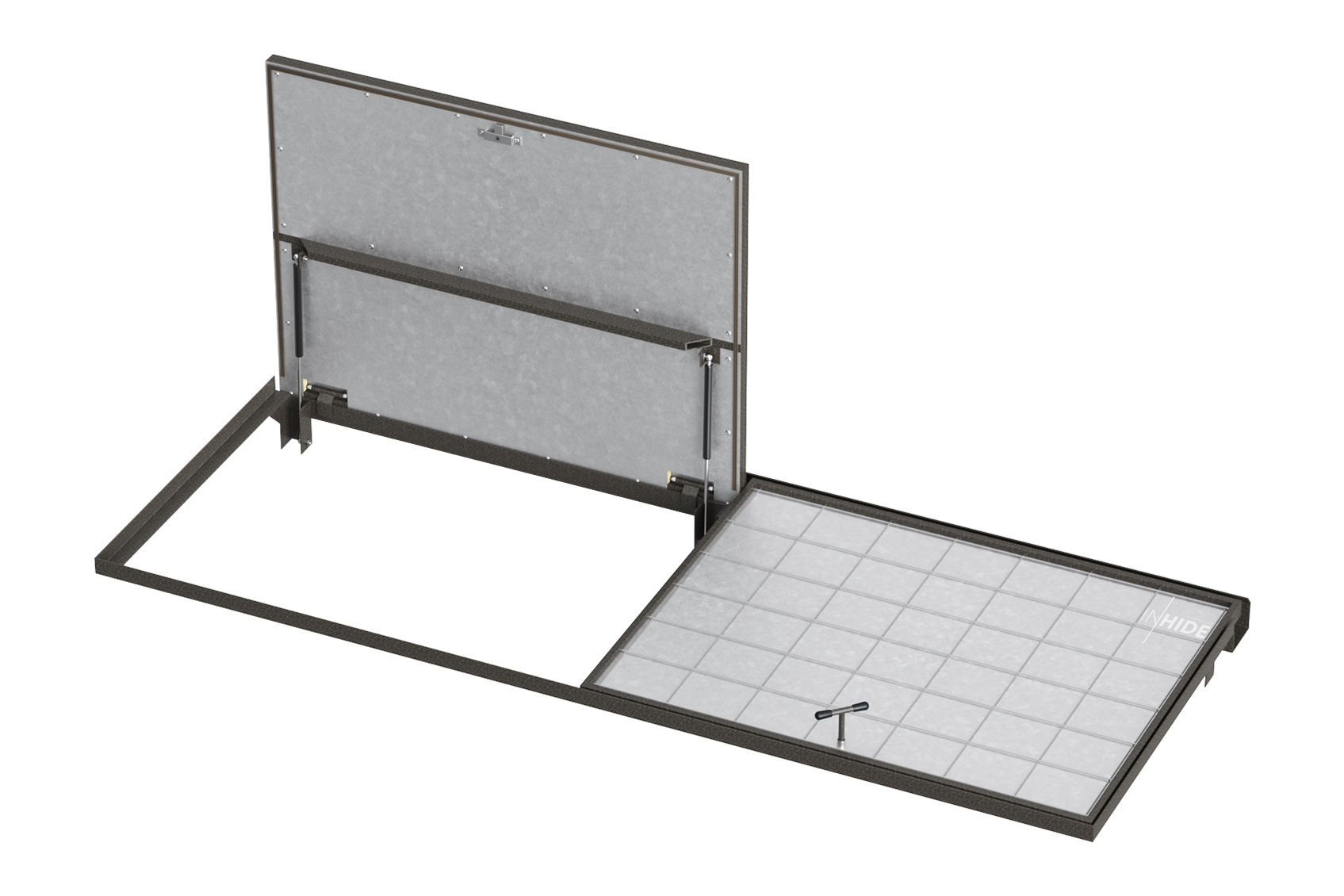

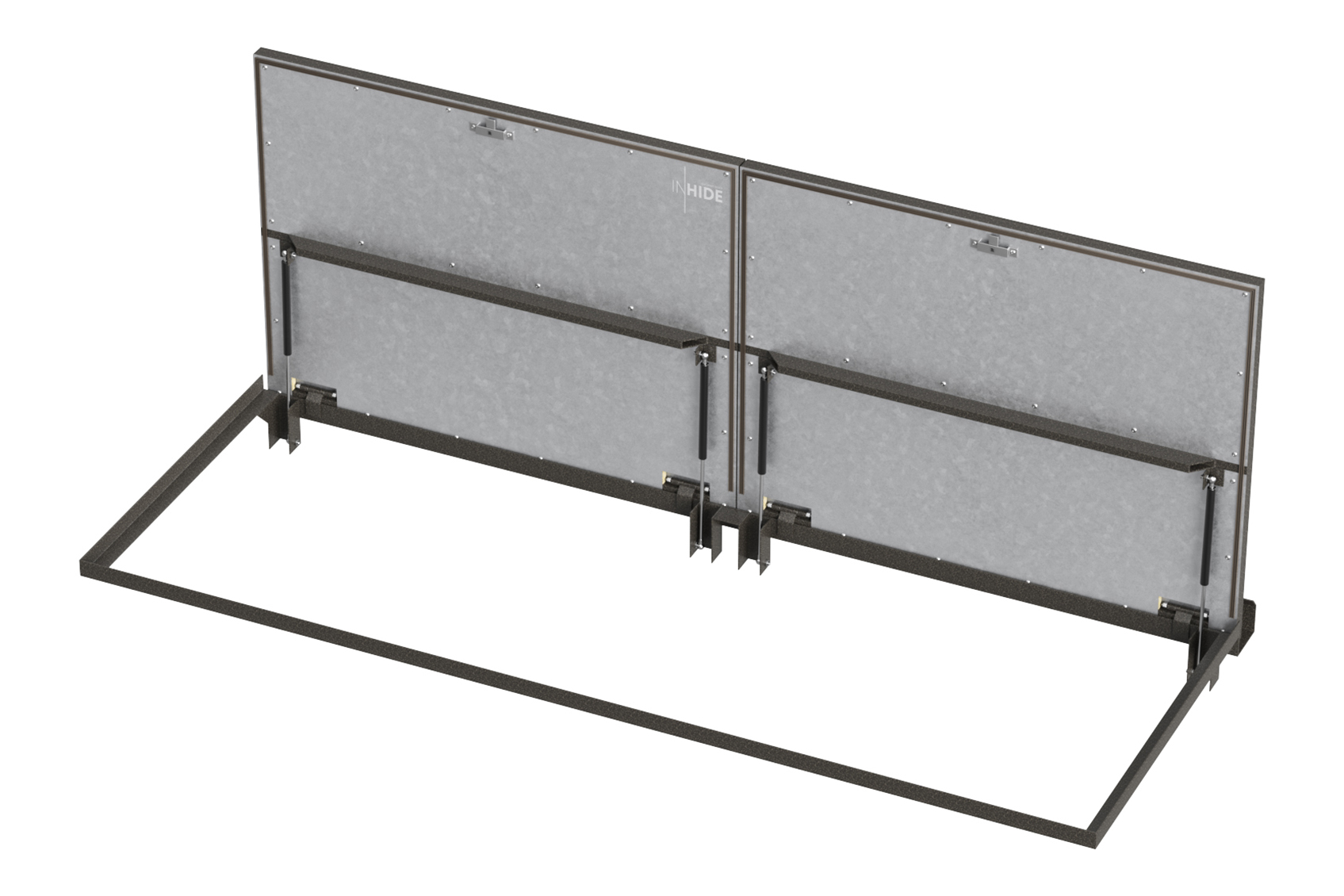

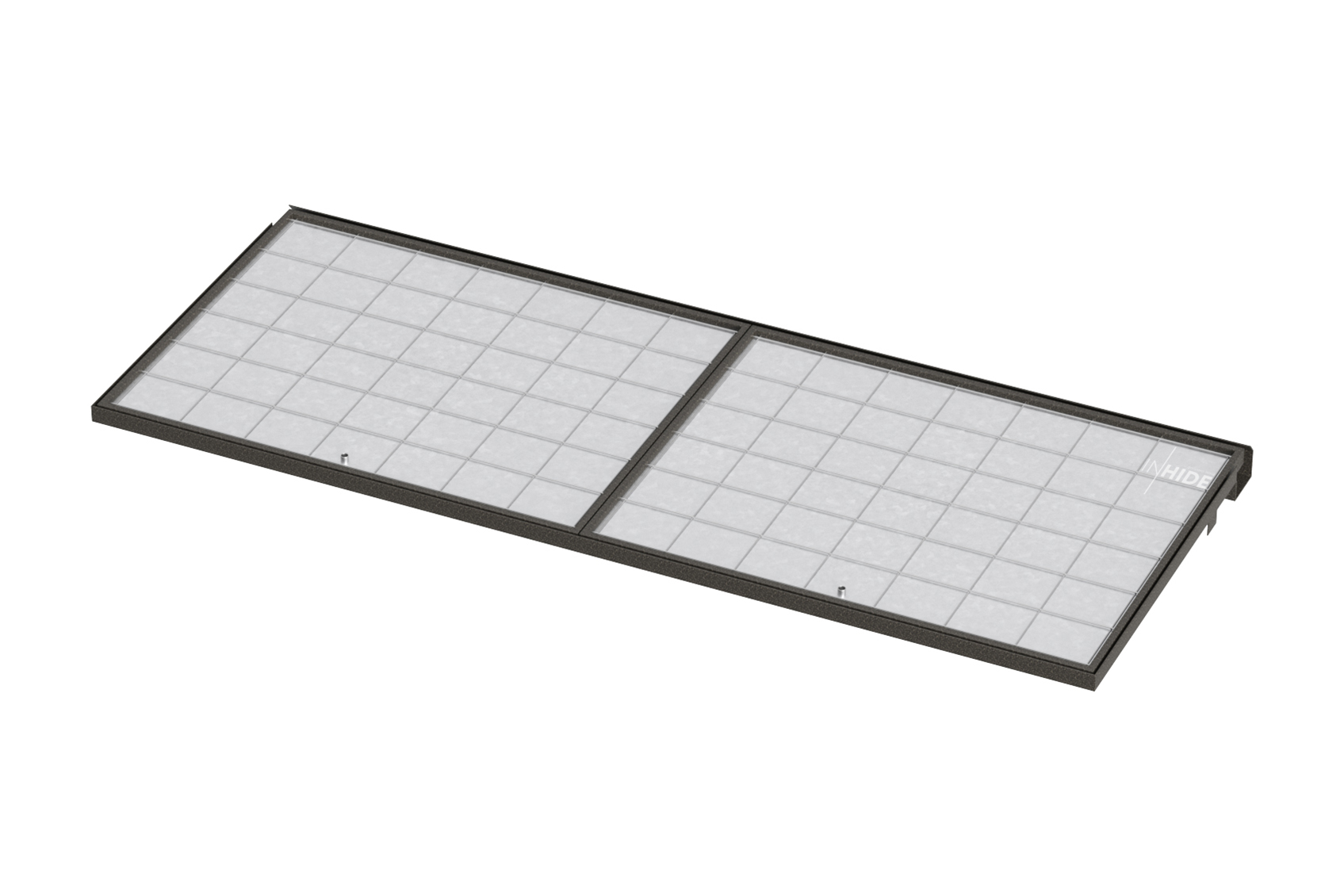

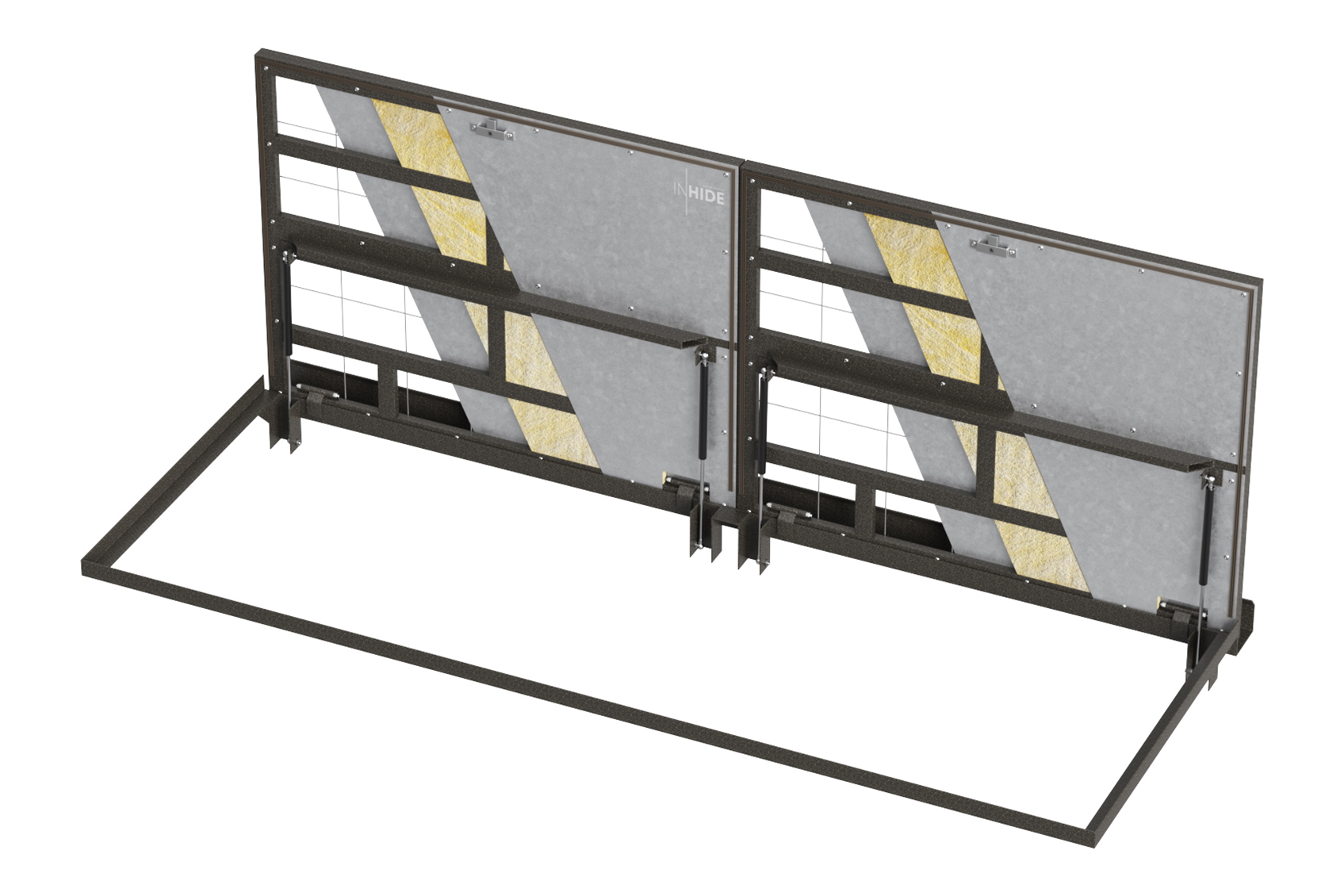

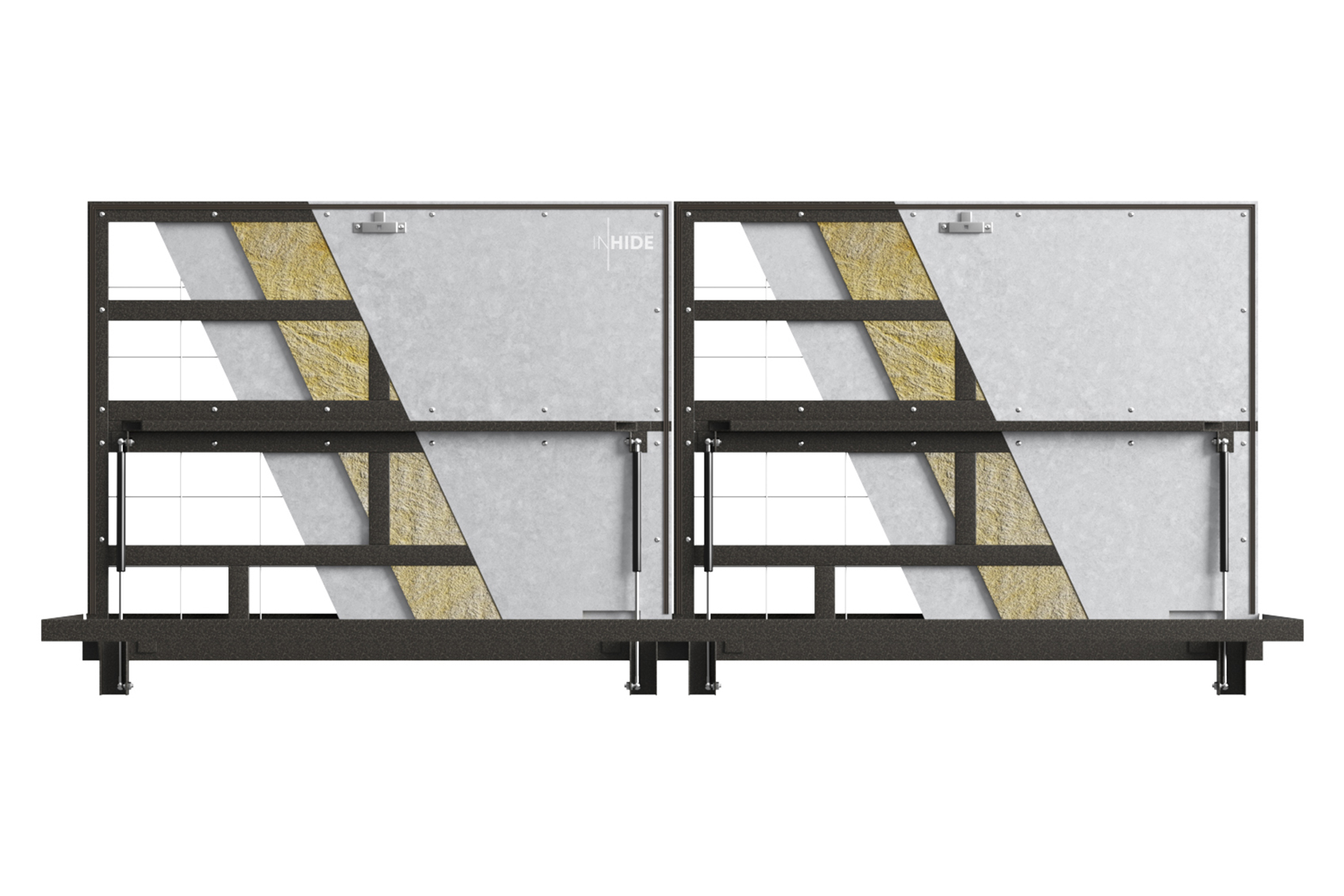

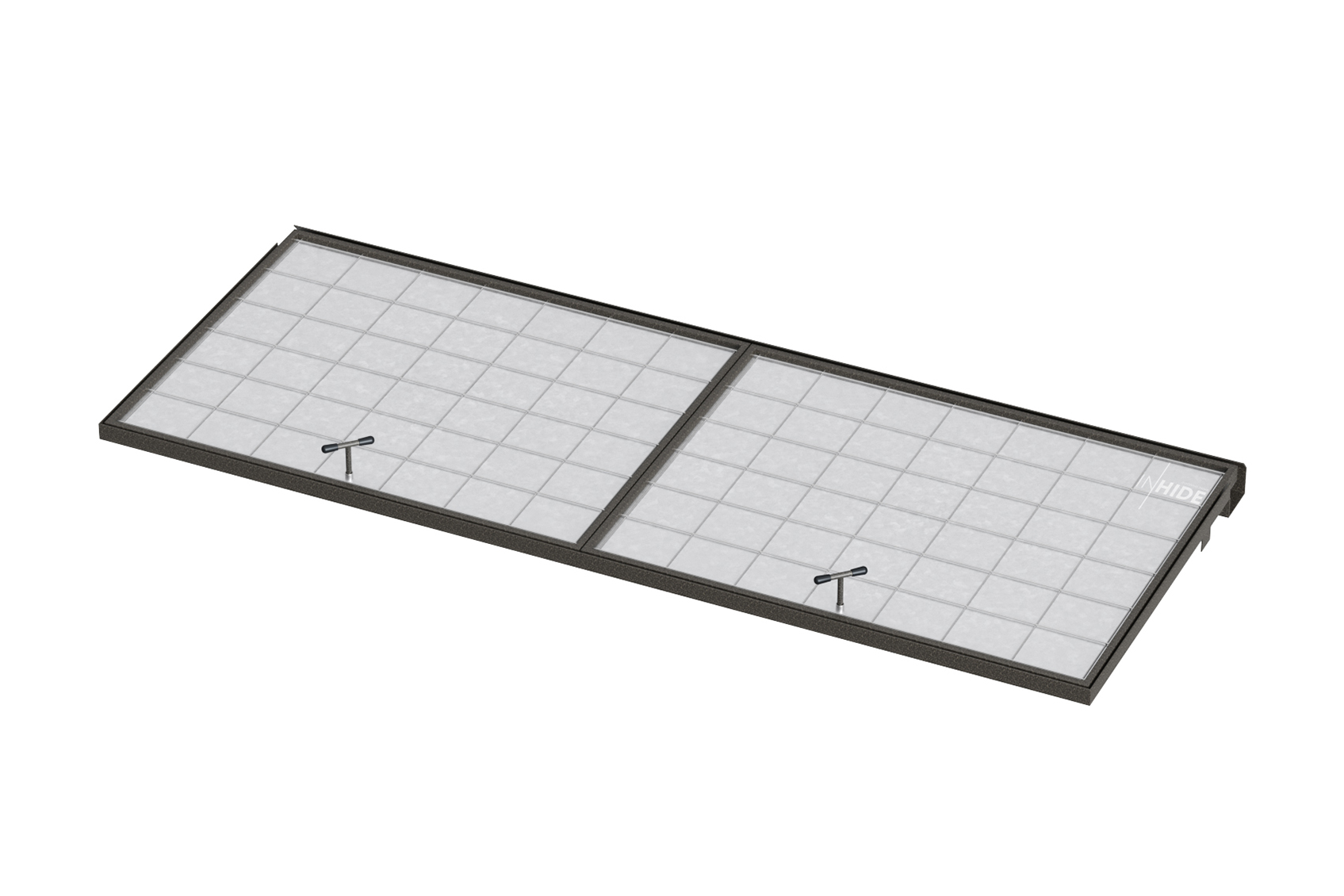

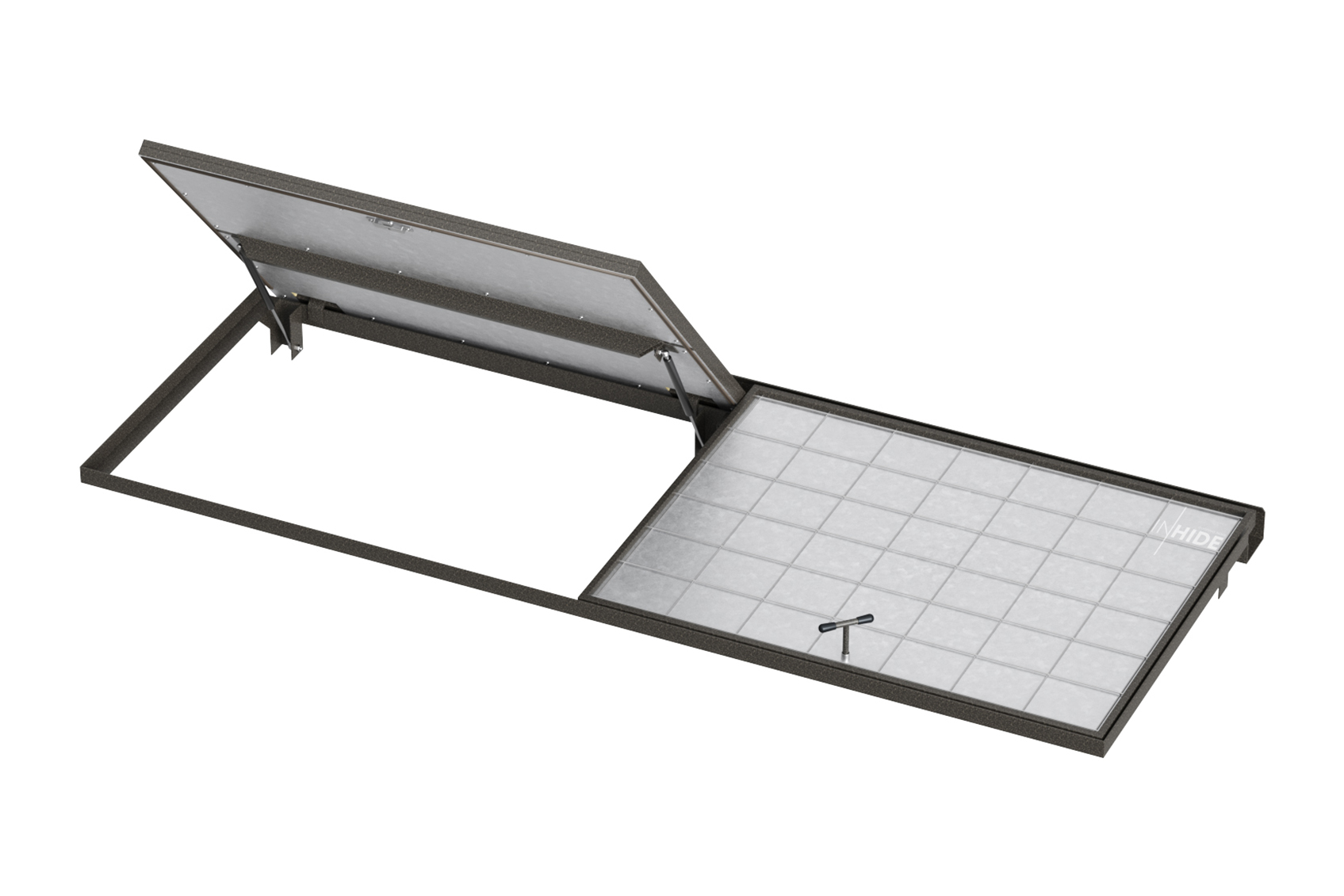

Потрібен люк більших розмірів? Тоді ми залюбки створимо для вас цю модифікацію з двома лядами: максимальний можливий розмір 1200 L х 24000 W (петлі по стороні 2400 мм) або 2400 L х 1200 W (петлі з протилежних сторін кришки).

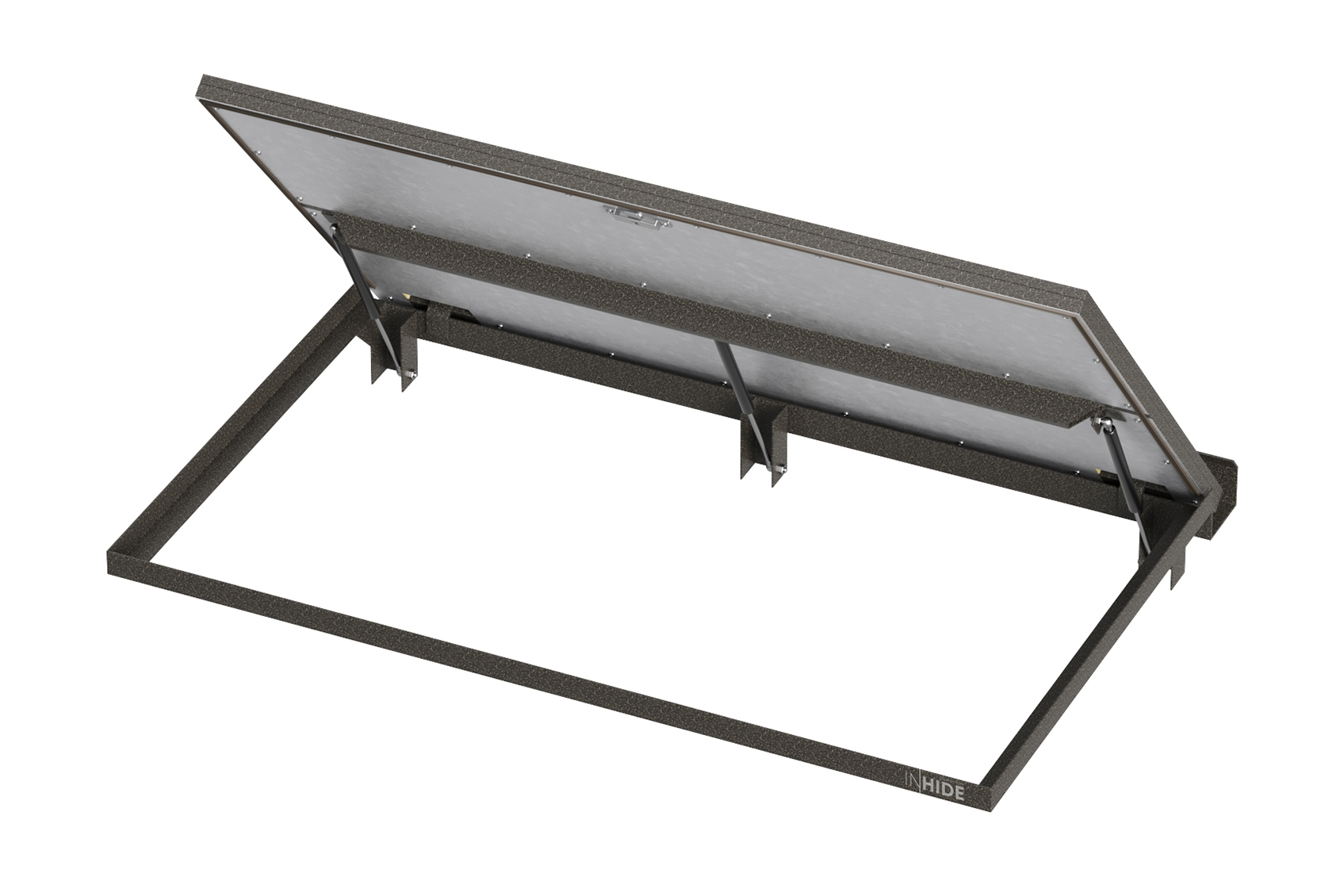

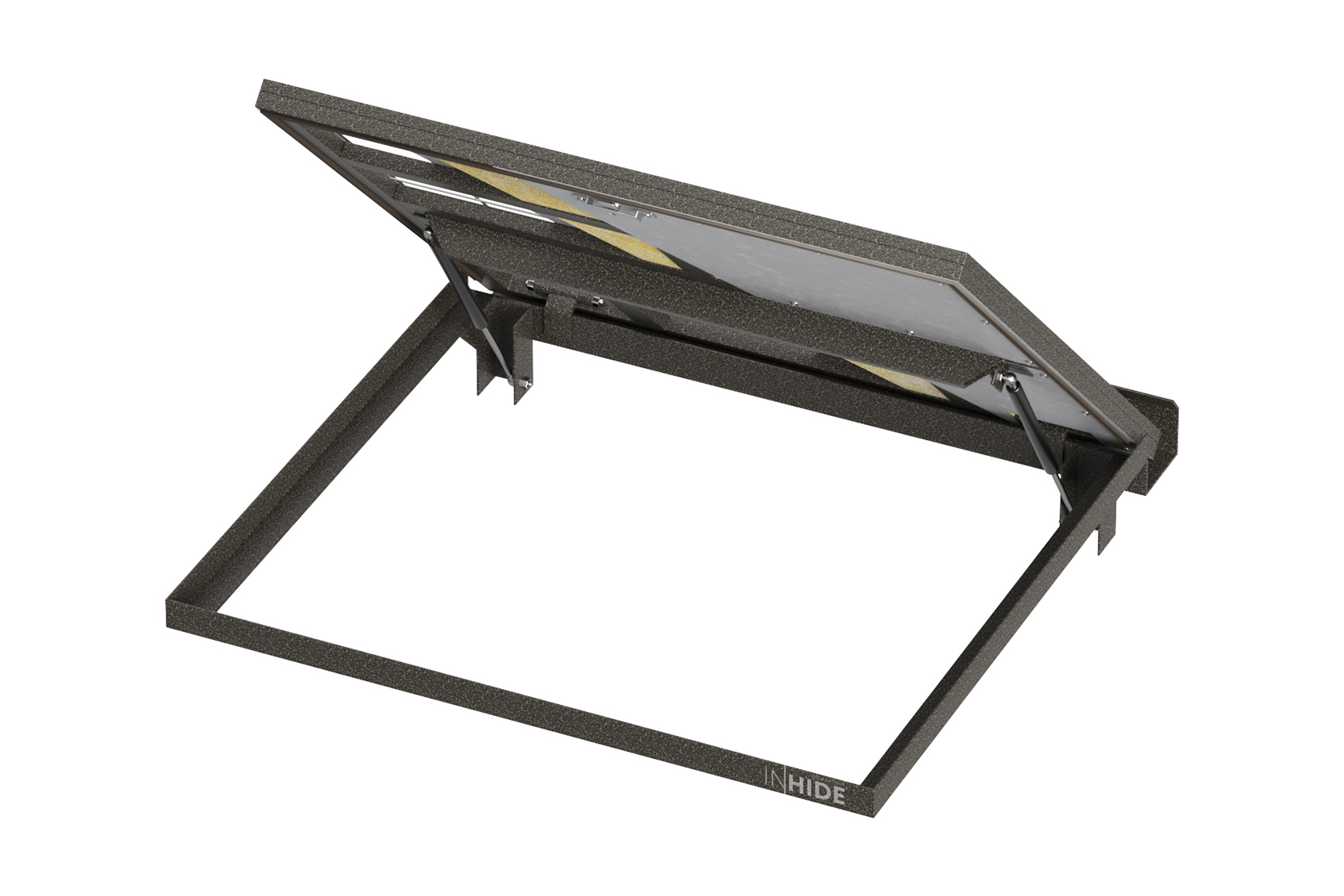

Відкривання ляди
Ляда відкривається вручну перпендикулярно підлозі. Процес відкриванням забезпечує запатентована система, що являє собою розміщені на тримачах регульовані німецькі газові амортизатори BANSBACH. Для зручності відкривання передбачено 2 спеціальні ручки: ручка-відмичка замка люка, а також підіймальна ручка з різьбою.
Люк можна замкнути та відімкнути, скориставшись поворотним замком німецького виробництва. Легке відкривання та закривання ляди гарантують регульовані газові амортизатори-пружини BANSBACH.
Фахівці нашої компанії INHIDE, беручи до уваги дані про матеріал, вагу та площу облицювання кришки, у виробничих умовах визначають потрібний рівень навантаження та індивідуально регулюють об’єм азоту в газових амортизаторах.
Конструкцію STRONG® продумано таким чином, щоб її експлуатація була надійною та безпечною. Люком можна ходити вільно, не переймаючись про його цілісність. Проте не можна їздити по ляді, адже через таке надмірне навантаження рама може деформуватися, тоді ляду неможливо буде відкрити.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Вибір розміру підлогового люка під плитку
Правильний вибір розміру підлогового ревізійного люка під плитку є одним із ключових факторів якісного монтажу та бездоганного зовнішнього вигляду готової підлоги.
Компанія INHIDE рекомендує замовляти люк, габаритний розмір якого на 5–10 мм менший за чорновий монтажний отвір. Це пов’язано з тим, що під час будівництва отвори в бетонних перекриттях або стяжці рідко мають ідеальну геометрію та точні розміри. Монтажний зазор дозволяє правильно виставити конструкцію, компенсувати нерівності основи та забезпечити точне встановлення люка.
Підбір люка під розмір плитки
Якщо люк підбирається відповідно до розміру облицювальної плитки, необхідно виконати точні заміри плитки та врахувати ширину між плиткових швів, яка зазвичай становить 2–4 мм.
Після визначення фактичного розміру облицювання необхідно зробити технологічні припуски:
по ширині L (сторона, перпендикулярна петлі) — +35 мм;
по довжині W (сторона розташування петлі) — +8 мм.
Такі припуски необхідні для правильної роботи петльового механізму та компенсації конструктивних особливостей люка. Припуск 35 мм забезпечує перекриття частини ковша петлі плиткою підлоги, а припуск 8 мм дозволяє отримати правильний габаритний розмір конструкції.
Після виконання цих розрахунків визначається габаритний розмір підлогового люка.
Особливості облицювання
Для правильної роботи механізму відкривання плитку необхідно укладати з дотриманням таких вимог:
з трьох сторін плитка повинна виступати за край ляди приблизно на 5 мм;
зі сторони петлі виступ плитки не допускається.
Таке розташування облицювання забезпечує правильне відкривання люка, виключає зачіпання плитки та запобігає її пошкодженню під час експлуатації.
Монтажна глибина
Перед замовленням необхідно переконатися, що конструкція перекриття має достатню монтажну глибину.
Мінімальна глибина становить:
90 мм — у зоні розташування петлі;
155 мм — у місці кріплення газових амортизаторів;
40 мм — у зоні рами люка.
Також необхідно передбачити достатній простір для встановлення анкерних кріплень, які забезпечують надійну фіксацію конструкції в перекритті.
Корисний (світловий) отвір
Після встановлення люка корисний (світловий) отвір буде меншим за його габаритний розмір.
Для одностулкового підлогового люка він зменшується:
на 100 мм — зі сторони петльового механізму;
на 40 мм — з трьох інших сторін через конструкцію рами.
Ці параметри необхідно враховувати під час проектування ревізійного отвору, особливо якщо через люк планується доступ до обладнання великих габаритів або спуск сходів у технічне приміщення.

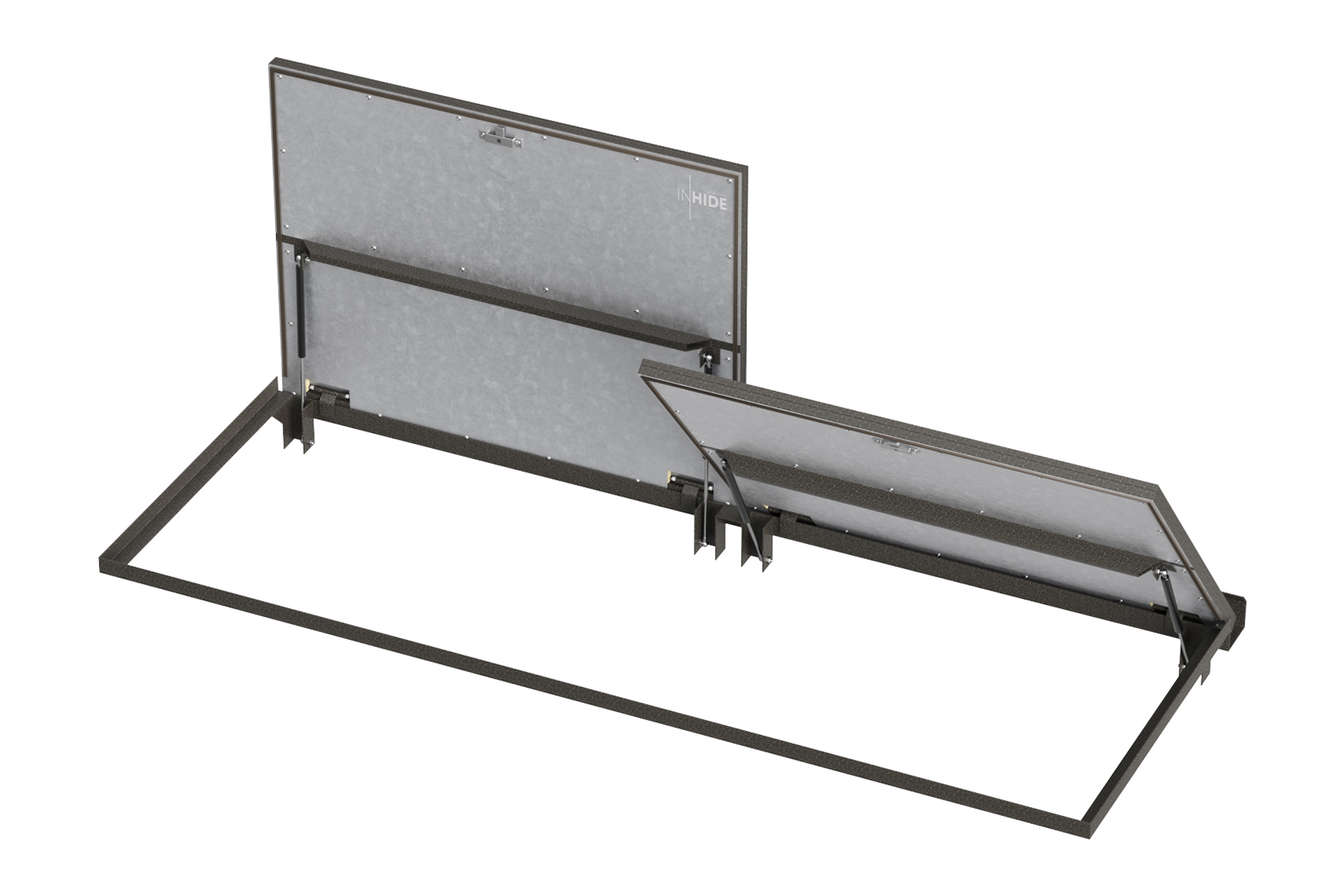

Двостулкові люки
Для двостулкових підлогових люків розрахунок корисного (світлового) отвору виконується індивідуально, оскільки він залежить від розмірів виробу, конструкції центральної частини, типу петель та комплектації.
У разі замовлення двостулкової моделі спеціалісти INHIDE виконують індивідуальний технічний розрахунок, що дозволяє підібрати оптимальні розміри люка відповідно до вимог конкретного об’єкта та забезпечити максимальний корисний отвір після монтажу.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Загальні вимоги
Монтаж люка STRONG допускається виключно в горизонтальному положенні.
Стандартна комплектація не передбачає наявності монтажних кріплень та попередньо виконаних отворів для їх встановлення.
До повного завершення монтажу та укладання фінішного підлогового покриття забороняється експлуатувати люк із встановленими газовими пружинами.
Перед початком монтажних робіт необхідно переконатися, що газові пружини демонтовані. Виробник постачає люки STRONG із від’єднаними газовими пружинами, які упаковані окремо та розміщені всередині конструкції.
Підготуйте монтажний отвір у бетонному або дерев’яному перекритті правильної геометричної форми (квадратної або прямокутної) з кутами 90°.
Рекомендована товщина міжповерхового перекриття повинна становити не менше 200 мм. Якщо перекриття має меншу товщину, необхідно передбачити додаткову систему кріплення конструкції.
До завершення монтажу люка не рекомендується виконувати укладання чистового підлогового покриття.
Люк STRONG встановлюється виключно всередину підготовленого монтажного отвору в бетонному або дерев’яному перекритті.
Визначте монтажний рівень таким чином, щоб після завершення облицювання верхня площина кришки знаходилась врівень із поверхнею готової підлоги. Від отриманої позначки рекомендується зробити відступ 1–2 мм вниз та нанести монтажну лінію по всьому периметру отвору.
Для монтажу необхідно підготувати сталеві опорні кутники (до комплекту постачання не входять):
- для передньої та бокових сторін рами — не менше трьох кутників 40×40×3 мм;
- для сторони розташування петльового вузла — не менше трьох кутників 50×50×4 мм.
Закріпіть кутники до стінок монтажного отвору таким чином, щоб вони утворили горизонтальну опорну полицю на рівні монтажної лінії. Кріплення може виконуватися анкерами, арматурою, зварюванням до металевого каркаса або іншим способом, що забезпечує достатню жорсткість конструкції.
Після цього встановіть люк на підготовлені опори та закріпіть раму саморізами з потайною головкою. Окремо зафіксуйте кронштейни газових амортизаторів до стінок монтажного отвору.
Перевірте правильність встановлення конструкції. Рама повинна бути розташована без перекосів та знаходитись в одній площині з майбутньою поверхнею підлоги.
Монтажний зазор між рамою та перекриттям необхідно заповнити цементним або іншим будівельним розчином, який забезпечує надійну фіксацію та герметизацію конструкції.
Якщо в зоні монтажу використовується система електричної теплої підлоги, рекомендується замість опорних кутників застосовувати сталеві анкери довжиною 60–100 мм та діаметром 6–10 мм. Крок встановлення анкерів повинен становити 200–300 мм, а зі сторони петльового механізму — не більше 200 мм.
Після завершення монтажу рами необхідно заповнити верхню технологічну нішу кришки глибиною 15 мм бетонною сумішшю або спеціальним клеєм, сумісним із вибраним облицювальним матеріалом.
Для люків великих розмірів (понад 900×900 мм) та конструкцій, що працюватимуть під максимальними навантаженнями, виконання бетонної заливки є обов’язково рекомендованим, оскільки вона значно підвищує жорсткість і довговічність конструкції.
Після повного затвердіння основи нанесіть плитковий клей відповідно до рекомендацій його виробника та виконайте облицювання.
Плитка повинна виступати за край кришки не більше ніж на 5 мм із трьох сторін. Зі сторони розташування петльового механізму виступ облицювання не допускається.
Для мінімізації ширини монтажного шва в зоні петлі рекомендується виконати підрізання внутрішньої частини плитки під кутом 45°. Це дозволить отримати декоративний шов шириною приблизно 2 мм між облицюванням підлоги та петлевим вузлом.
Після завершення облицювання відкрийте кришку приблизно на 90° та встановіть газові пружини, розташовуючи їх штоком донизу.
Після завершення монтажу не рекомендується піддавати люк експлуатаційним навантаженням протягом 72 годин.
Важливі рекомендації
Перед кожним закриванням люка необхідно переконатися, що:
- на посадковій поверхні рами відсутні сторонні предмети;
- ущільнювач встановлений правильно та не має пошкоджень;
- газові пружини чисті та не зазнали механічних пошкоджень.
Не допускається забруднення, удари або вплив агресивних речовин на штоки газових амортизаторів.
Облицювальний матеріал повинен бути надійно закріплений і не змінювати свого положення під час відкривання кришки.
Під час експлуатації рекомендується не допускати накопичення води, пилу або будівельного сміття в зоні петлевого механізму. За потреби петлі допускається періодично змащувати відповідними мастильними матеріалами.
Умови зберігання та транспортування
- Транспортування виробу здійснюється виключно у захисному дерев’яному каркасі.
- Під час перевезення у відкритому транспорті виробник не несе відповідальності за можливі пошкодження.
- Упаковку необхідно надійно закріплювати для запобігання її зміщенню під час транспортування. Забороняється кидати виріб або піддавати його ударним навантаженням.
- Зберігати люк необхідно лише в закритих сухих приміщеннях при температурі від +5 °C до +55 °C та відносній вологості не більше 70%.
- Забороняється розміщувати виріб ближче ніж 2 м до відкритих джерел тепла.
- Не допускається прямий контакт конструкції з водою.
Заходи безпеки
Для досягнення максимальної прихованості люка рекомендується виконувати укладання підлогового покриття після встановлення конструкції, плануючи розташування плитки таким чином, щоб між-плиткові шви проходили по контуру кришки.
Не залишайте відкритий люк без нагляду. Конструкція має значну вагу та містить металеві елементи, які можуть стати причиною травмування.
Під час закривання кришки переконайтеся, що між рухомими елементами люка відсутні люди, діти, домашні тварини або сторонні предмети.
