SHIFT 2D — стіновий люк під плитні матеріали
Благодаря скрытому монтажу люк практически сливается со стеной, обеспечивая быстрый доступ к инженерным коммуникациям без нарушения дизайна интерьера.
Від 5 853 грн
В наявності
Від 5 853 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
Стеновой ревизионный люк SHIFT 2D производится в широком диапазоне размеров, что позволяет подобрать оптимальное решение для любой технической ниши или ревизионного отверстия.
Минимальный размер одностворчатой модели составляет:
350×300 мм
Максимальный размер одностворчатой модели составляет:
600×1100 мм
Если необходимо перекрыть ревизионное отверстие большего размера, рекомендуем обратить внимание на модель SHIFT 2D , предназначенную для крупногабаритных ниш и обеспечивающую удобный доступ к инженерным коммуникациям даже при значительных размерах отверстия.
Конструкция люка не предусматривает центральной перемычки, позволяющей получить максимально широкий и удобный доступ к оборудованию, трубопроводам, коллекторам и другим скрытым коммуникациям.
Для моделей, у которых периметр конструкции превышает 2900 мм , дополнительно устанавливается механизм регулировки петель , позволяющий выполнить точную настройку положения дверцы после монтажа и облицовки.
1.
Для правильного подбора скрытого ревизионного люка SHIFT необходимо учитывать:
- точные размеры плитки, керамогранита, мозаики или другого облицовочного материала;
- ширину межплиточных швов;
- размеры монтажного отверстия или технической ниши;
- сторону открывания дверцы;
- расположение инженерных коммуникаций внутри ниши
Компания INHIDE рекомендует подбирать люк таким образом, чтобы его дверца соответствовала размеру одной или нескольких целых плиток. Такое решение позволяет сохранить геометрию облицовки, избежать излишней подрезки материала и сделать люк практически незаметным после монтажа.
Также допускается использование люка, размер которого несколько меньше облицовочного поля, если это необходимо для соблюдения симметрии плитки или дизайнерского замысла.
2.
При облицовке люка керамической плиткой или керамогранитом допускается выступ облицовки за пределы дверцы:
- до 20 мм со стороны петель;
- до 50 мм со стороны замков.

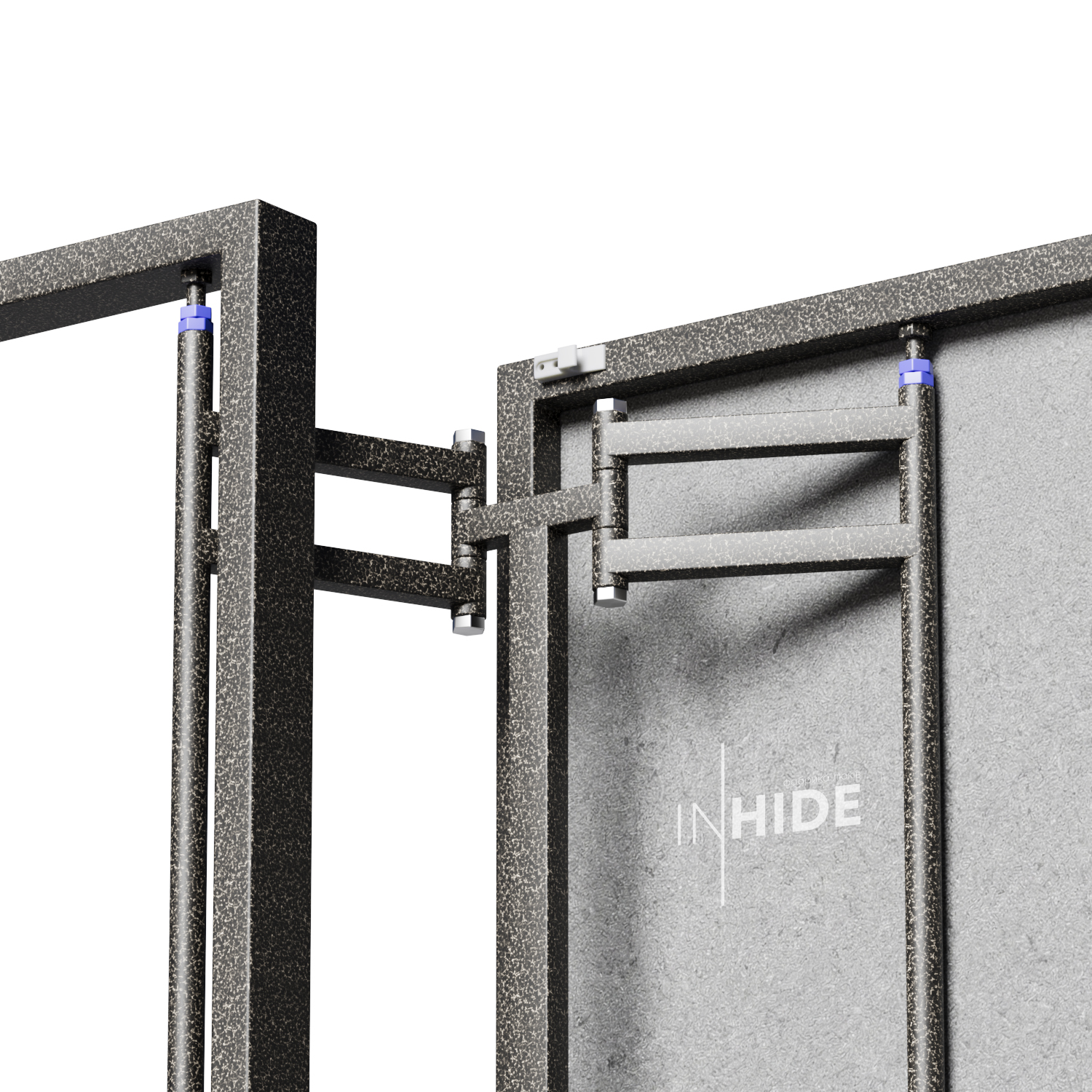

Такие параметры обеспечивают корректную работу сдвигового механизма открывания и предотвращают повреждение облицовочного материала.
При облицовке мозаикой необходимо определить размер одного элемента вместе с шириной шва, после чего рассчитать количество элементов, которые будут полностью покрывать площадь дверцы.
Внимание! Перед оформлением заказа обязательно сообщите менеджеру об использовании мозаики. Это позволит правильно подобрать конструкцию люка и учесть особенности будущей облицовки.
3.

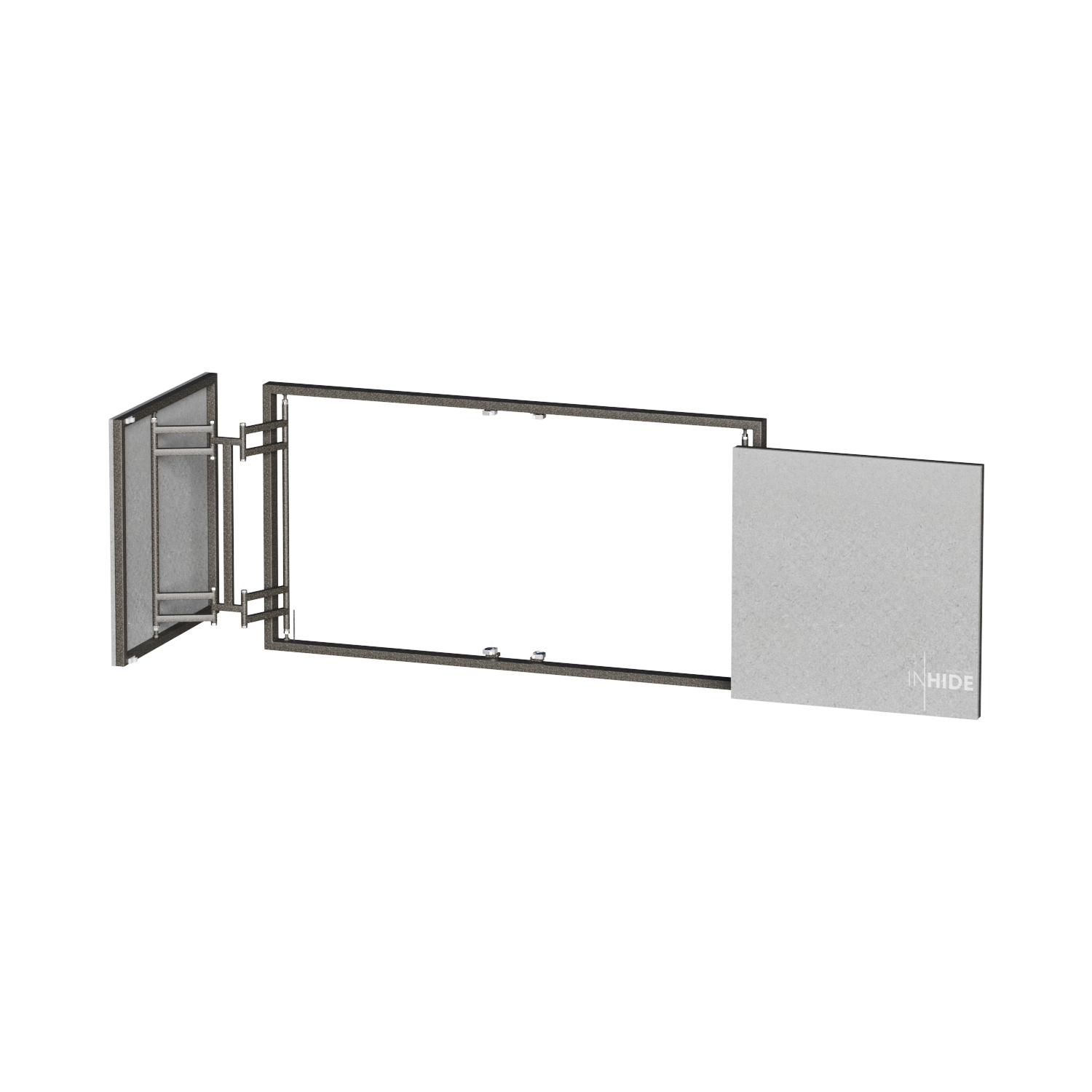

В зависимости от выполнения модели дверца люка SHIFT может открываться:
- слева направо;
- справа налево.
Остальные варианты открывания конструкцией не предусмотрены.
Для правильной работы механизма минимальная глубина монтажной ниши должна составлять:
- не менее 65 мм в зоне расположения замков.
Перед установкой рекомендуется убедиться, что внутри ниши отсутствуют элементы, которые могут препятствовать полному открыванию дверцы или работе сдвижного механизма.
4.

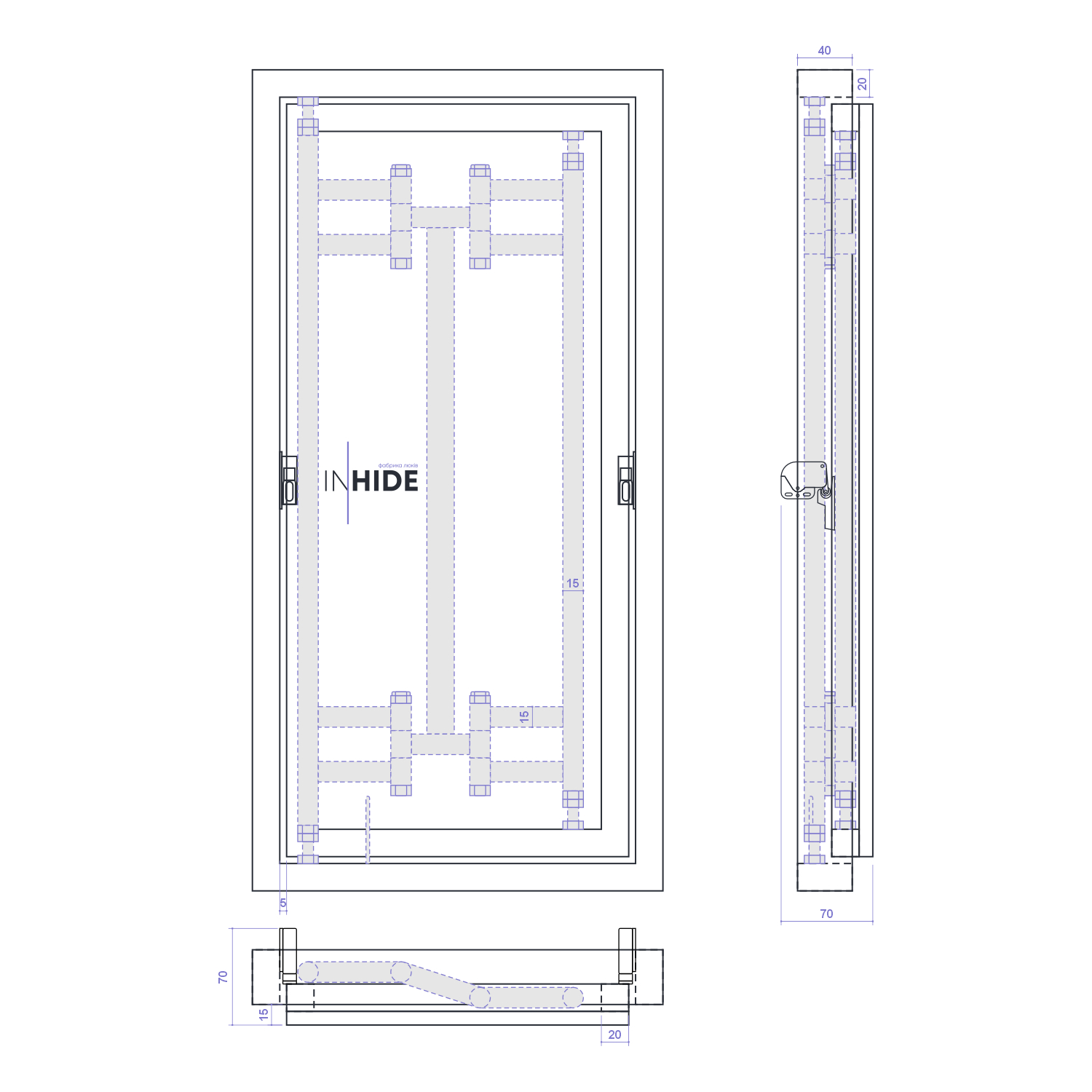

Необходимо учитывать, что после установки люка его полезное (световое) отверстие будет меньше внешних габаритов конструкции.
Для одностворчатых моделей:
- по горизонтали – на 84 мм (70 мм конструктивной части и 14 мм выступ замков);
- по вертикали – на 40 мм .
Именно эти параметры определяют фактический доступ к коммуникациям после монтажа люка.

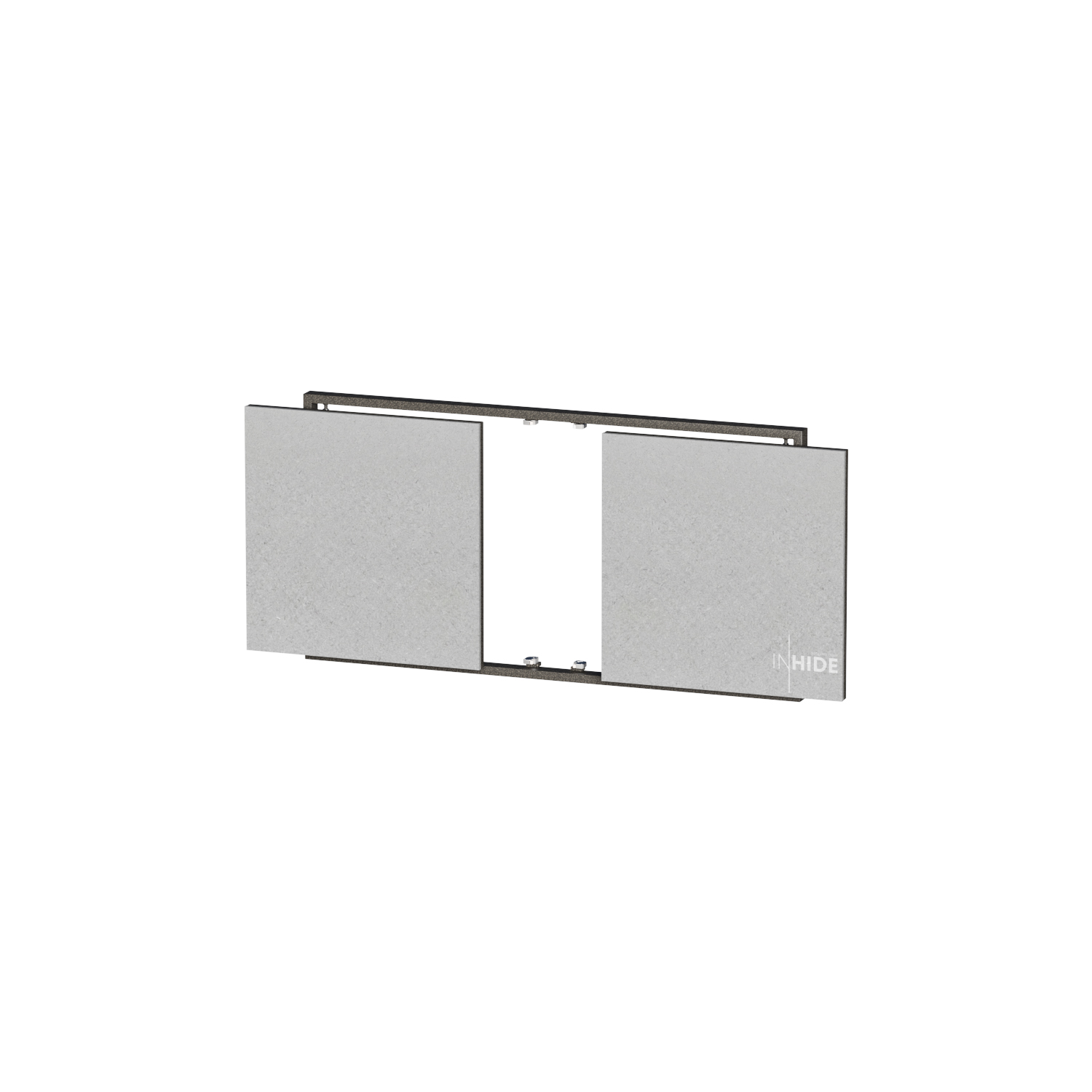

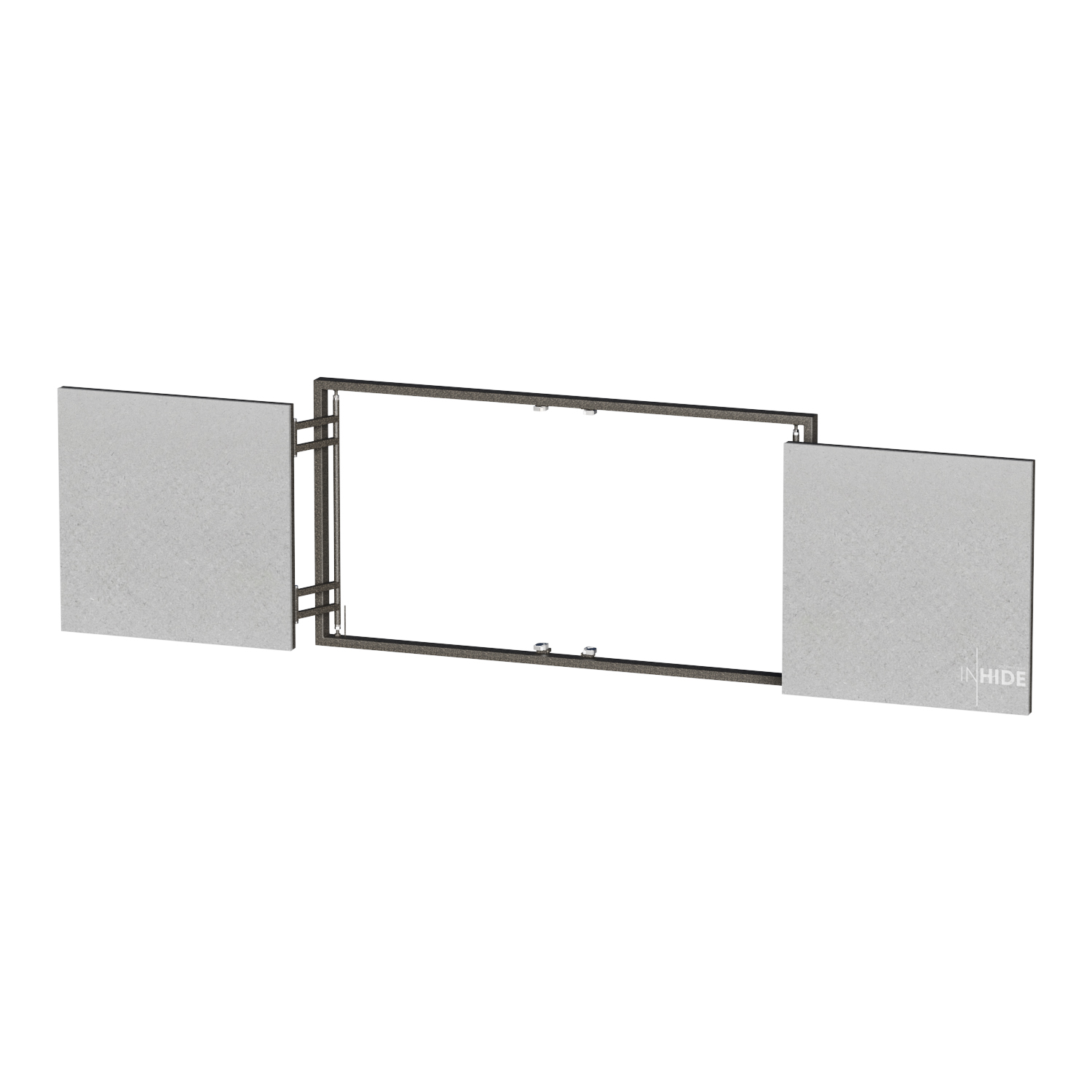

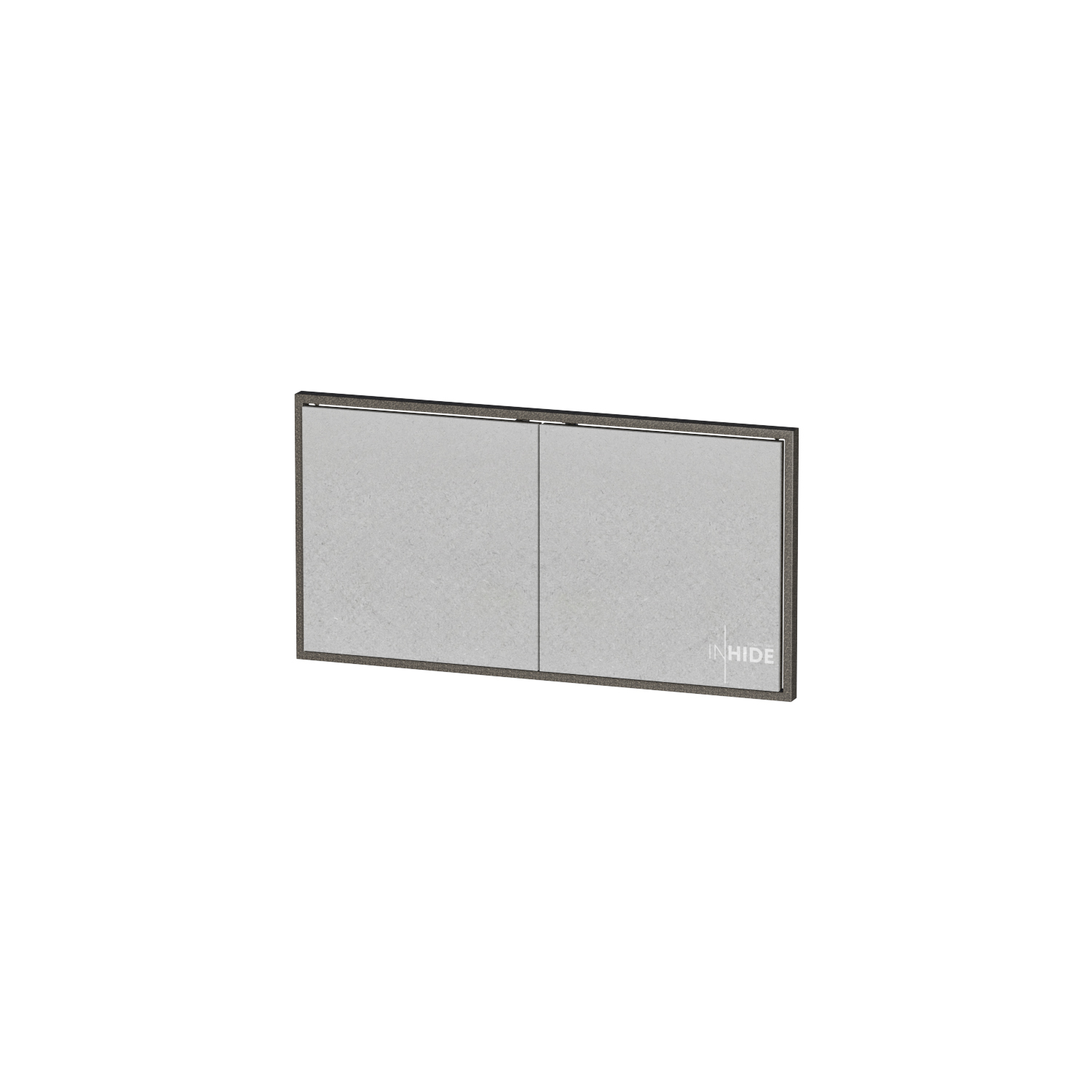

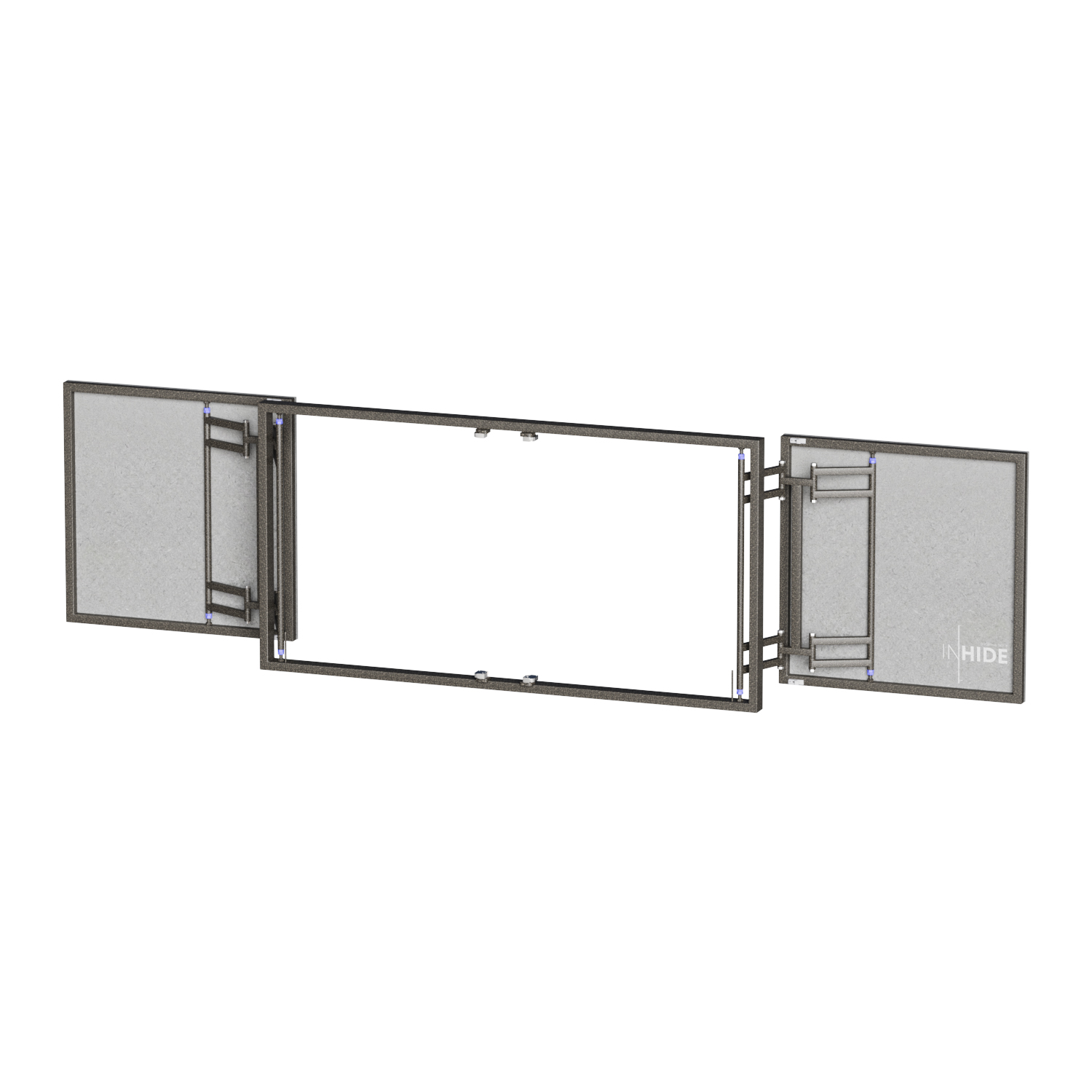

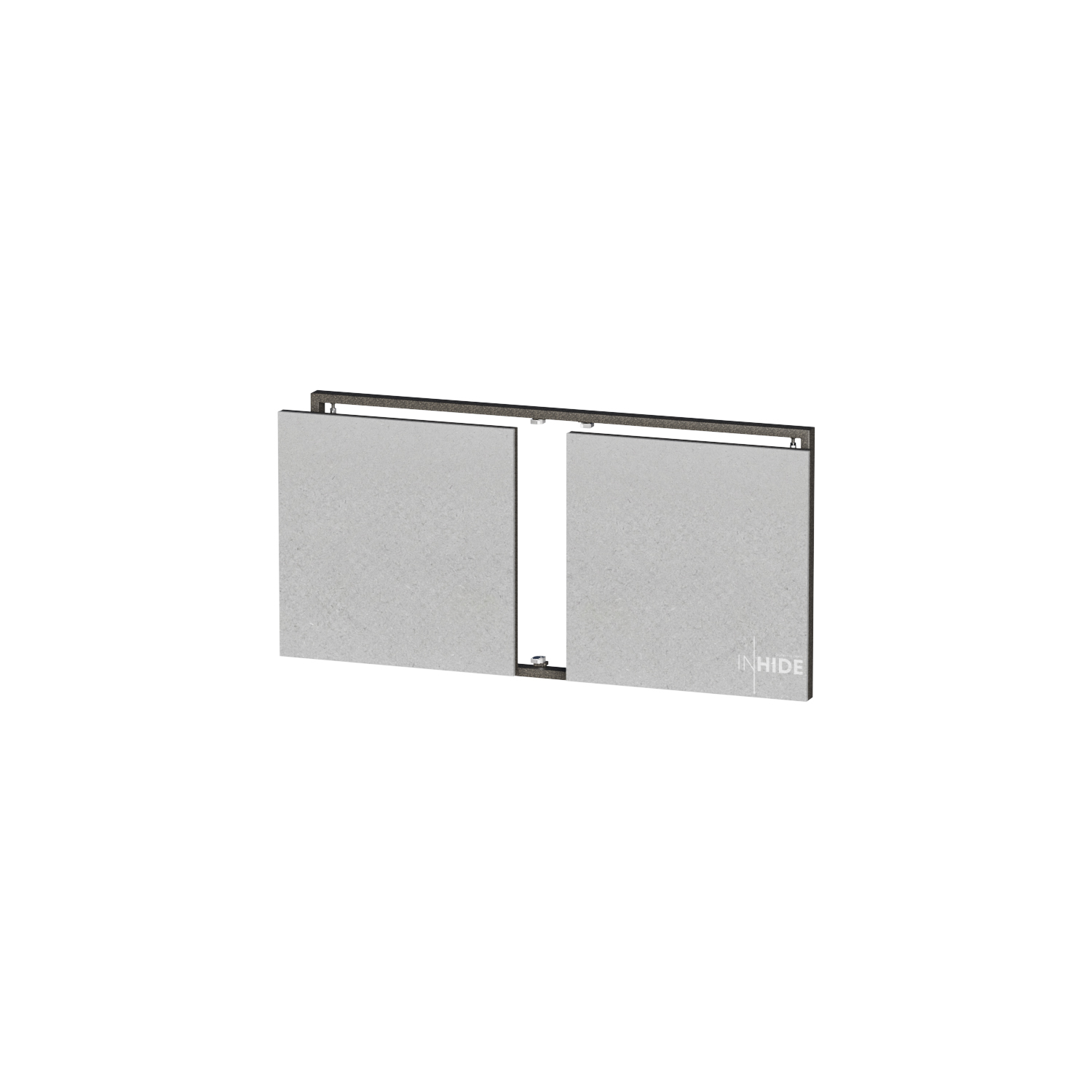

Для двухстворчатых моделей расчет полезного отверстия производится индивидуально инженерами INHIDE с учетом габаритов конструкции и особенностей объекта.
Благодаря правильному подбору размера, точному монтажу и грамотному расположению облицовки люк SHIFT обеспечивает максимально удобный доступ к инженерным коммуникациям и остается практически незаметным в современном интерьере.
Если среди стандартных размеров модели SHIFT вы не обнаружили необходимого решения для своего объекта, рекомендуем обратить внимание на модель SHIFT 2D. Благодаря двустворчатой конструкции она позволяет перекрывать ревизионные отверстия больших размеров, сохраняя удобство эксплуатации, надежность механизма открывания и безупречный внешний вид после облицовки. Специалисты INHIDE помогут подобрать оптимальную конфигурацию люка в соответствии с вашими техническими требованиями и особенностями проекта.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Стеновой ревизионный люк SHIFT производится в широком диапазоне размеров, что позволяет подобрать оптимальное решение для технических ниш разного назначения и обеспечить удобный доступ к скрытым инженерным коммуникациям.
Минимальный размер одностворчатой модели составляет:
350×300 мм
Максимальный размер одностворчатой модели составляет:
600×1100 мм
Если размеры ревизионного отверстия превышают указанные параметры, рекомендуем обратить внимание на модель SHIFT 2D , специально разработанную для перекрытия крупногабаритных технических ниш и ревизионных отверстий.
Конструкция люка не предусматривает центральной перемычки, позволяющей получить максимально широкий доступ к коммуникациям, сантехническому оборудованию, коллекторам, электрощитам и другим инженерным узлам.
Для моделей, периметр которых превышает 2900 мм , конструкцией предусмотрена установка механизма регулировки петель . Это позволяет выполнить точную настройку положения дверцы после монтажа и облицовки, обеспечивая равномерные зазоры по всему периметру люка.
Подбор размера люка
Для правильного выбора размера ревизионного люка необходимо учитывать не только габариты монтажного отверстия, но и особенности будущей облицовки.
Перед заказом рекомендуется определить:
- точные размеры плитки, керамогранита, мозаики или другого облицовочного материала;
- ширину межплиточных швов;
- размеры монтажного отверстия или технической ниши;
- сторону открывания дверцы;
- расположение инженерных коммуникаций внутри ниши;
- наличие оборудования, которое может оказывать влияние на процесс открывания люка.
Компания INHIDE рекомендует подбирать люк таким образом, чтобы размер дверцы соответствовал одной или нескольким цельным плиткам . Такой подход позволяет сохранить геометрию облицовки, избежать подрезки материала и сделать люк максимально незаметным после завершения отделочных работ.
В некоторых случаях допускается использование люка, размер которого несколько меньше облицовочного поля. Такое решение помогает сохранить симметрию раскладки и улучшить внешний вид готовой поверхности.
Требования к облицовке
При облицовке люка керамической плиткой или керамогранитом допускается выступ облицовочного материала за пределы дверцы:
- до 20 мм со стороны петель;
- до 50 мм со стороны замков.
Такие параметры обеспечивают корректную работу сдвигового механизма открывания и предотвращают контакт облицовки с элементами конструкции.
При использовании мозаики необходимо измерить размер одного элемента, добавить ширину межплиточного шва и определить количество фрагментов, которые будут покрывать поверхность дверцы люка.
Точный расчет позволяет обеспечить правильное расположение рисунка и сохранить целостность облицовки после монтажа.
Внимание! Если люк планируется облицовывать мозаикой, обязательно сообщите об этом менеджеру при оформлении заказа. Это позволит учесть особенности облицовки еще на этапе изготовления конструкции.
Направление открывания и монтажная глубина
В зависимости от выполнения модели дверца люка SHIFT может открываться:
- слева направо;
- справа налево.
Остальные варианты открывания конструкцией не предусмотрены.
Для правильной работы механизма минимальная глубина монтажной ниши должна составлять:
- не менее 65 мм в зоне расположения замков.
Также рекомендуется предусмотреть достаточное пространство внутри ниши для свободного перемещения дверцы и беспрепятственного доступа к оборудованию.
Полезное (световое) отверстие
После установки люка его фактический полезный (световой) отверстие будет меньше внешних габаритов конструкции из-за особенностей расположения профиля, механизма открывания и замков.
Для одностворчатых моделей:
- по горизонтали – на 84 мм (70 мм конструктивной части и 14 мм выступ замков);
- по вертикали – на 40 мм .
Именно эти параметры необходимо учитывать при проектировании ревизионной ниши и размещении оборудования внутри нее.
Для двухстворчатых моделей расчет полезного отверстия производится индивидуально инженерами INHIDE с учетом габаритов изделия и особенностей объекта.
Если среди стандартных размеров модели SHIFT вы не обнаружили необходимого решения для своего проекта, рекомендуем обратить внимание на модель SHIFT 2D. Благодаря двустворчатой конструкции она позволяет перекрывать ревизионные отверстия значительно больших размеров, обеспечивая удобный доступ к коммуникациям, надежную работу механизмов и безупречный внешний вид после облицовки.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
1.
Для правильной установки скрытого люка SHIFT необходимо заранее подготовить монтажное отверстие и обеспечить достаточную жесткость основания.
При монтаже люка в стены или перегородки из гипсокартона рекомендуется установить по всему периметру отверстия каркас из CD-профиля . Для крупногабаритных моделей целесообразно использовать каркас из профильной трубы из стали , что обеспечивает максимальную жесткость конструкции и предотвращает возможные деформации во время эксплуатации.
Если монтаж выполняется в бетонную, кирпичную или монолитную стену , дополнительное усиление отверстия, как правило, не требуется, поскольку такие конструкции обладают достаточной несущей способностью.
Важно! Рама люка должна быть надежно закреплена со всех четырёх сторон. Недостаточная жесткость монтажного основания может оказать негативное влияние на работу сдвижного механизма и геометрию дверцы.
2.
После подготовки монтажного отверстия установите люк таким образом, чтобы плоскость рамы находилась заподлицо с плоскостью будущей облицовки стены.
Для крепления конструкции используются:
- саморезы;
- саморезы с дюбелями (для бетонных или кирпичных стен).
Для точной фиксации и выравнивания конструкции рекомендуется дополнительно использовать деревянные монтажные клинышки .
После установки необходимо проверить:
- отсутствие перекосов рамы;
- правильность геометрии конструкции;
- свободное перемещение дверцы;
- корректную работу замков и сдвигового механизма.
Для повышения герметичности и жесткости монтажа рекомендуется заполнить пространство между рамой люка и стеной монтажной пеной .
3.
Дверцы люка изготовлены на основе гипсоволокнистого листа KNAUF , который является готовой поверхностью для нанесения облицовочных материалов.
Для облицовки могут использоваться:
- керамическая плитка;
- керамогранит;
- мозаика;
- HPL-панели;
- декоративный камень;
- другие материалы соответствующего веса.
Монтаж облицовки необходимо производить в соответствии с рекомендациями производителя клея и отделочных материалов.
Облицовку люка допускается выполнять как до завершения финишной отделки стен, так и после нее, в зависимости от технологии проведения ремонтных работ.
4.
Для обеспечения длительного срока службы конструкции необходимо соблюдать следующие рекомендации:
- транспортировать и хранить люк исключительно в вертикальном положении длинной стороной вниз;
- эксплуатировать изделие разрешается в помещениях или на открытом воздухе под навесом;
- допустимая температура эксплуатации составляет от -20 °C до +70 °C ;
- относительная влажность воздуха не должна превышать 80% ;
- запрещается располагать люк ближе чем за 2 метра к открытым источникам тепла;
- нужно избегать прямого попадания воды на конструкцию и механизмы люка.
Важные оговорки
Если облицовочный материал выступает за пределы дверцы, под его краями необходимо оставить технологический зазор глубиной не менее 4 мм . Это обеспечит возможность корректного нажатия на дверцу и срабатывания нажимных замков.
Запрещается открывать люк принудительно, если по нажатию не сработали все замки Mini-Latch HAFELE . Такие действия могут привести к повреждению пластиковых элементов механизма.
Для правильного открывания рекомендуется нажимать на дверцу в центральной части, обеспечивая равномерную нагрузку и одновременное срабатывание замков.
Правила безопасности
Люк представляет собой металлическую конструкцию значительного веса и содержит подвижные механические элементы.
Во время эксплуатации рекомендуется:
- не оставлять открытый люк без присмотра;
- не допускать пребывания детей у открытой конструкции;
- избегать контакта с острыми металлическими элементами;
- убеждаться в отсутствии посторонних предметов в зоне открывания дверцы;
- соблюдать правила безопасной эксплуатации и технического обслуживания.
Соблюдение указанных рекомендаций обеспечит долговечную работу люка SHIFT , надежное функционирование сдвижного механизма и безопасную эксплуатацию конструкции на протяжении многих лет.
