Опис
Підлоговий люк GERMET-100-B
Виготовлений з каліброваної сталі товщиною 5 мм. та 8 мм. Має клас навантаження 12,5 т/м² або 25 т/м² (відповідно)
Для зовнішнього застосування – з каліброваної сталі, для внутрішнього або зовнішнього використання (під накриттям)

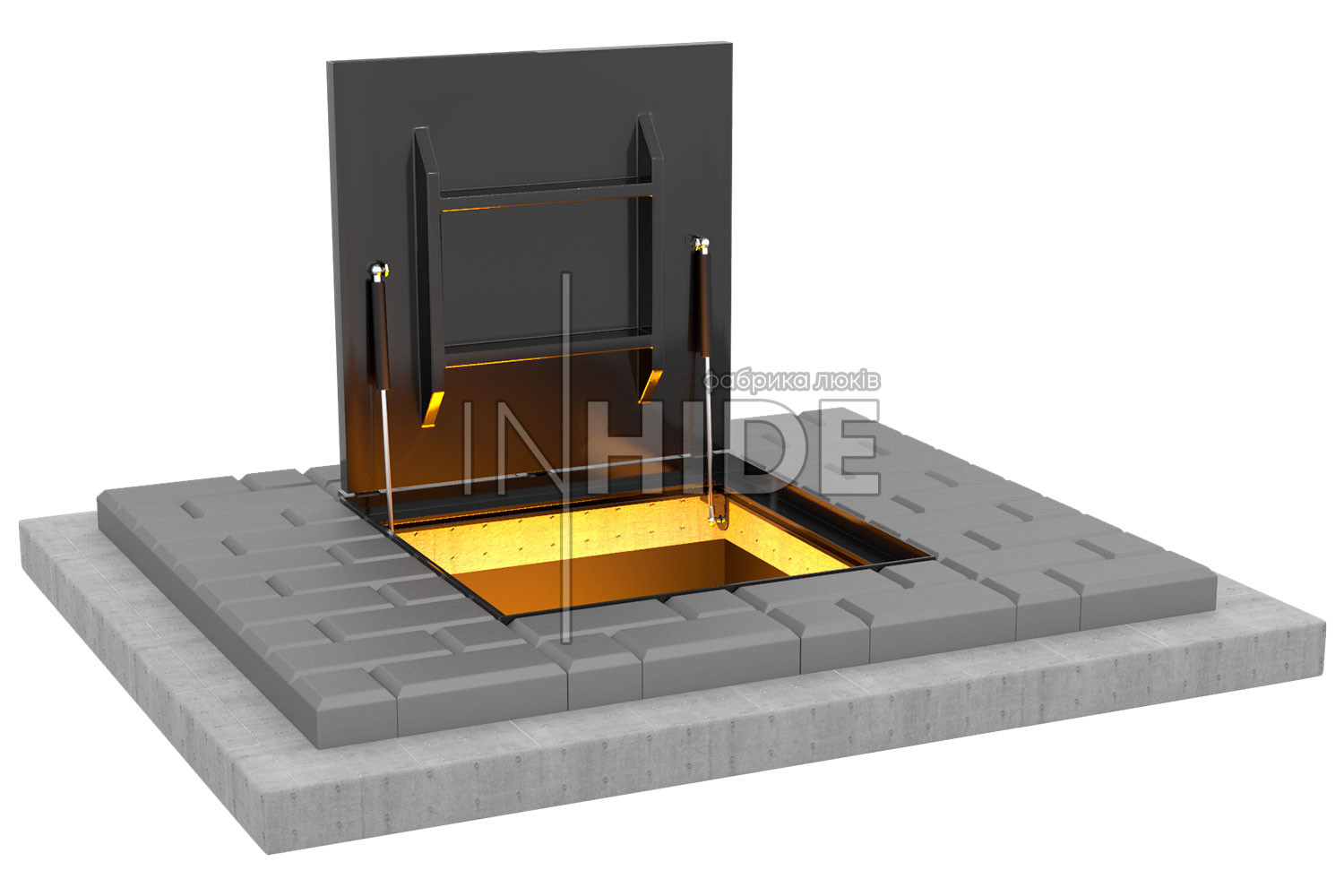

Люк GERMET-100-B призначений для створення прихованих проходів де змонтовані електрокабелі, лінії зв’язку, підземні комунікаційні системи, каналізацію, водопровід. Також для колодязів, водозбірних свердловин, прихованих входів у технічні приміщення басейнів та під час створення штучних водойм. Можуть використовуватися для створення невидимих входів у підвали та погреби.

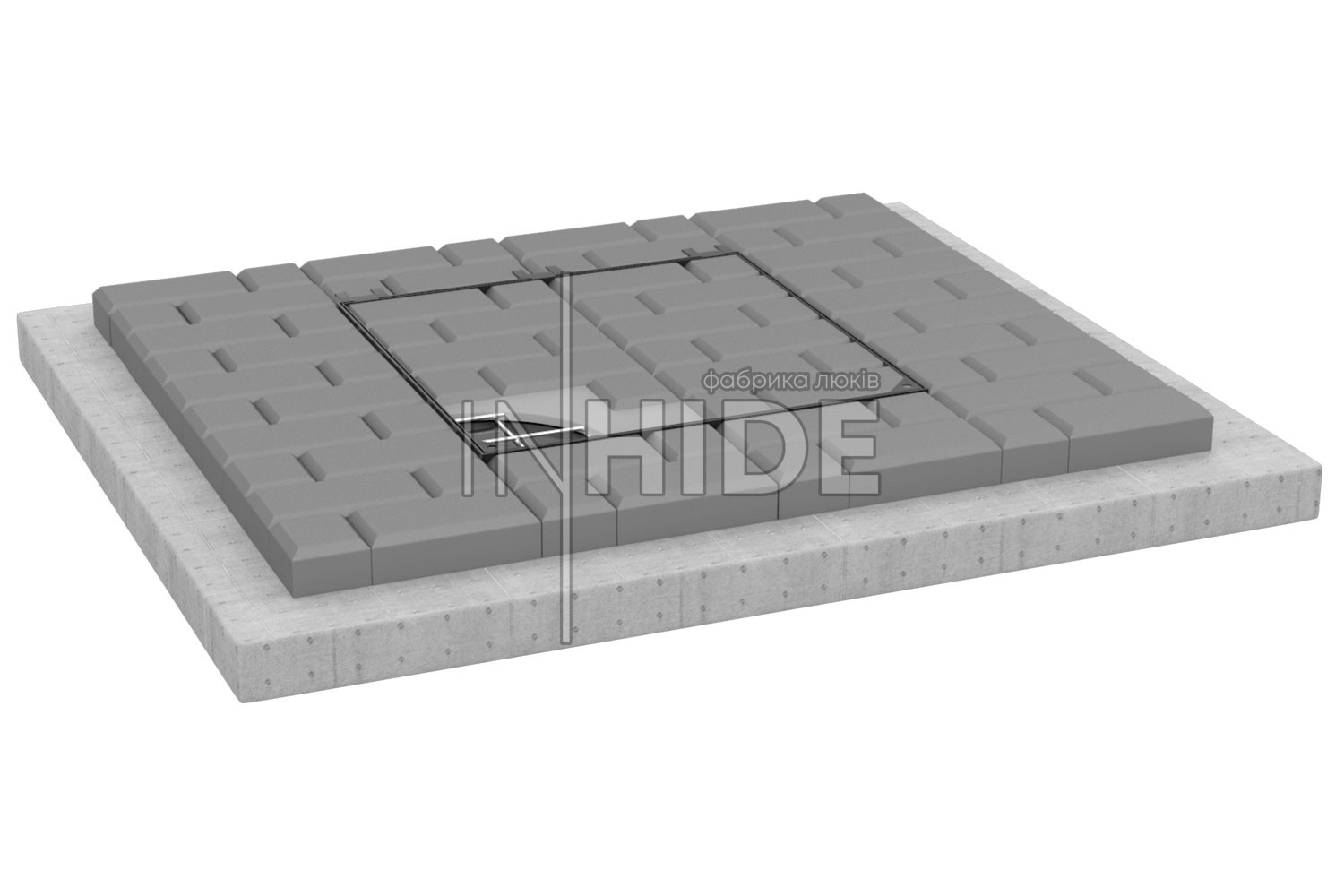

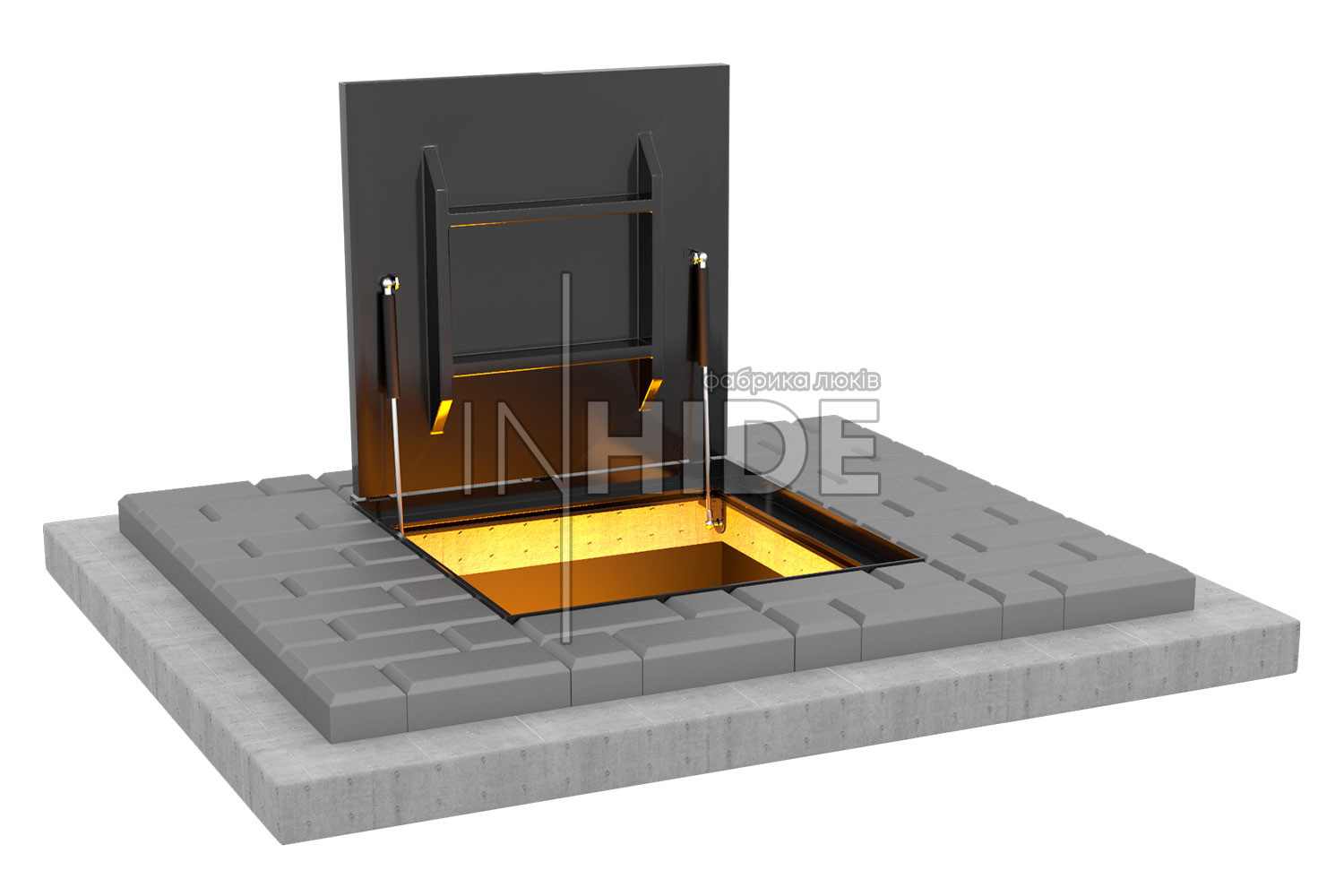

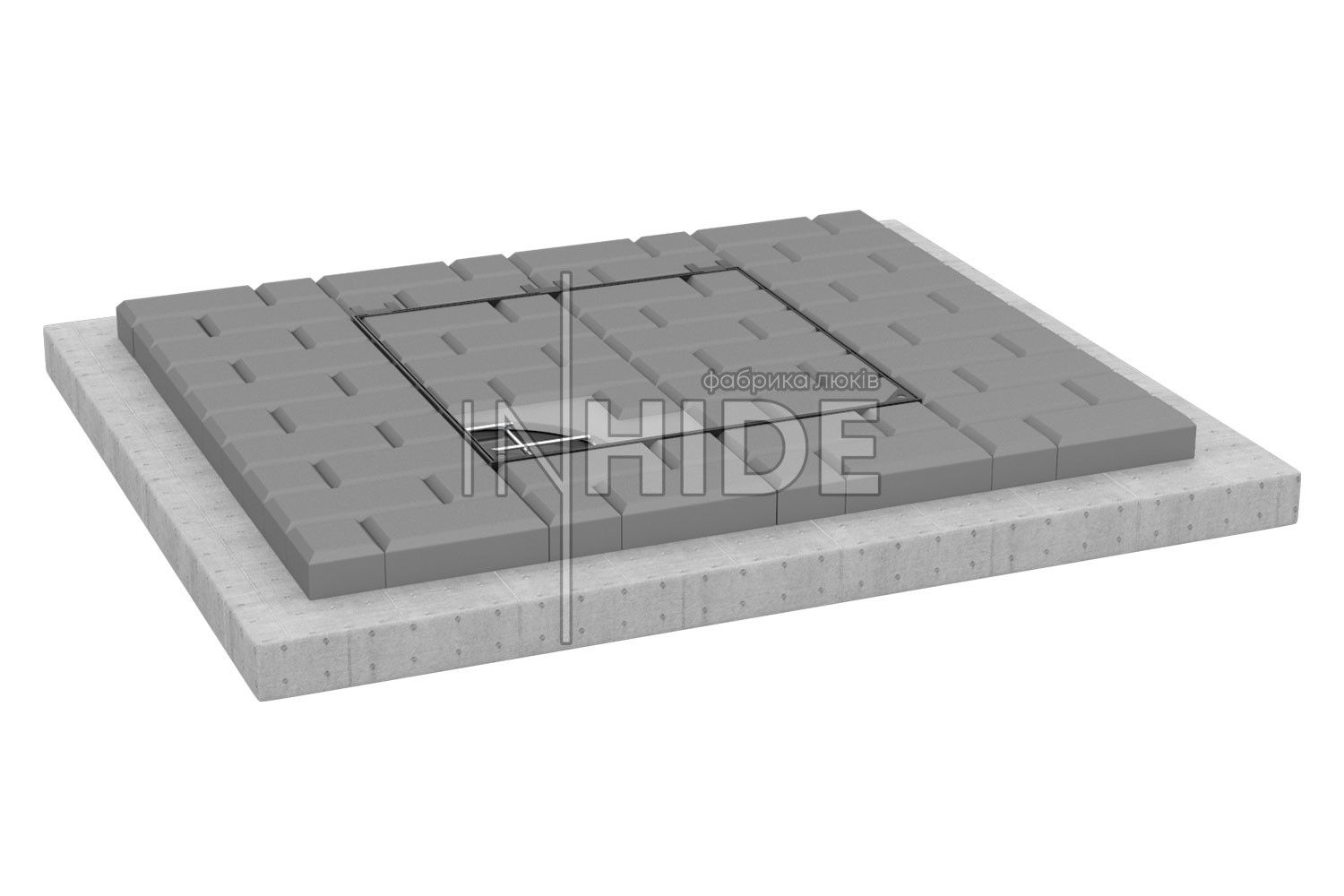

Стулка підлогових люків заповнюються твердими матеріалами товщиною до 40 мм (наприклад бруківкою, мармуром, керамогранітом).

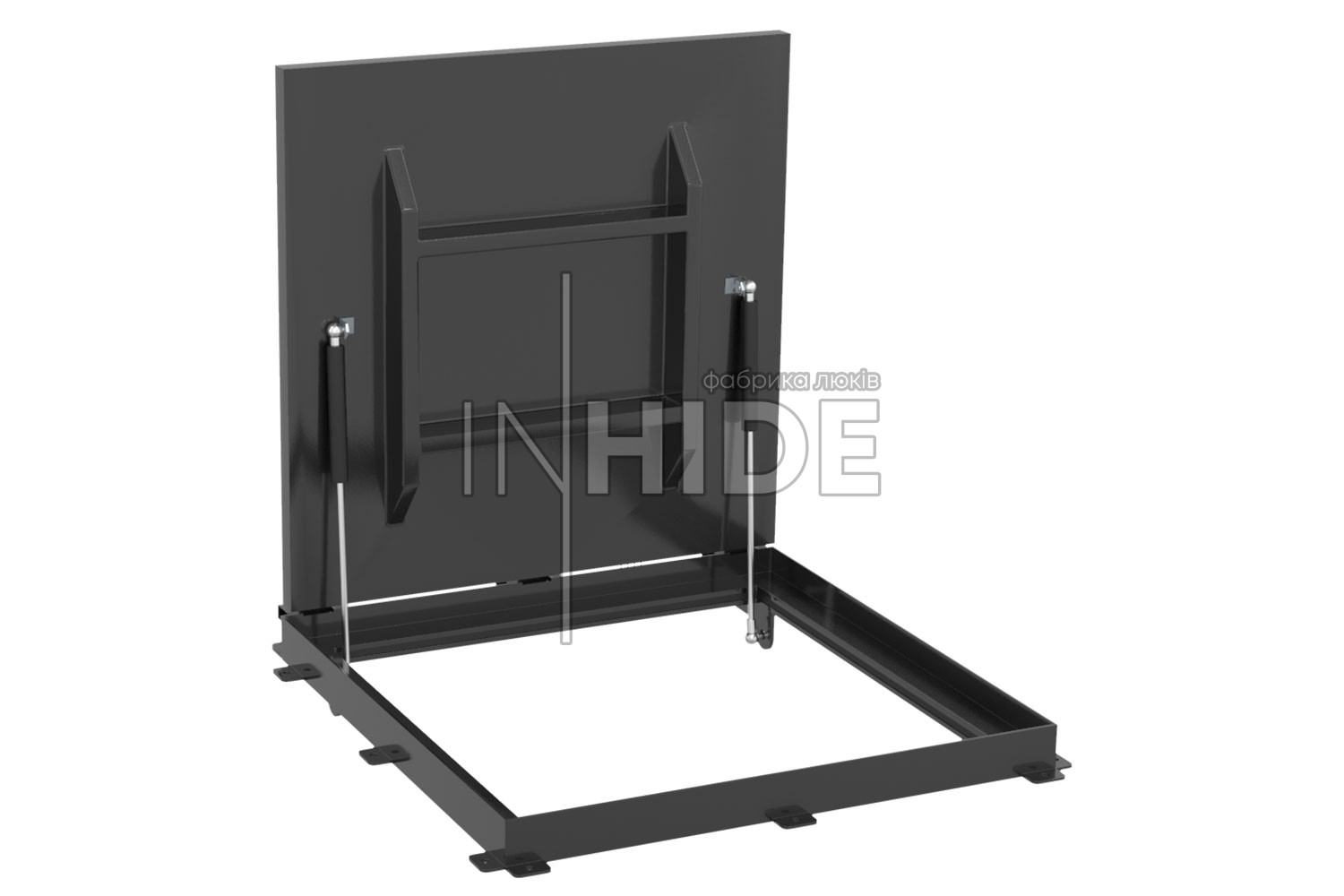

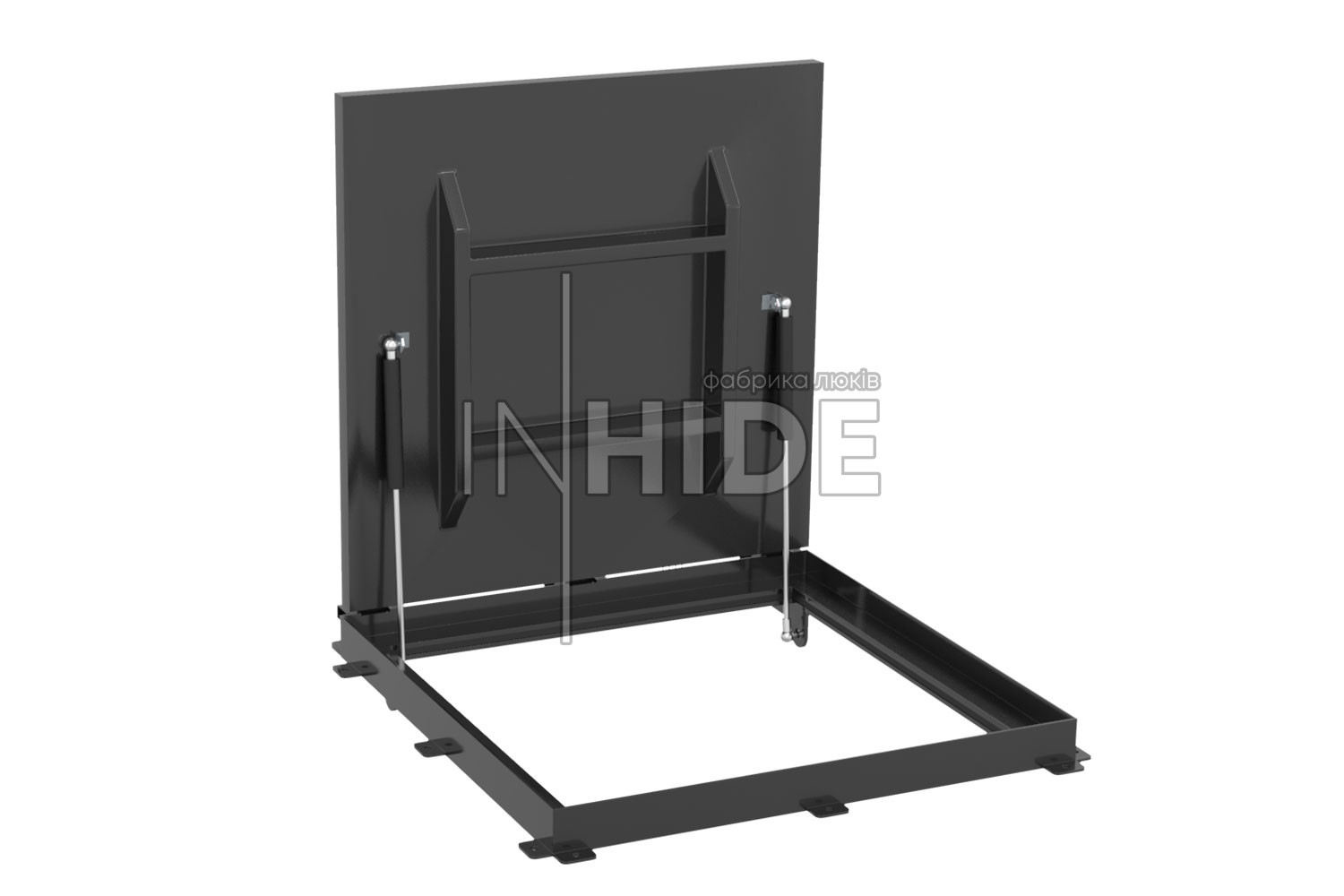

Конструкція люка складається з рами і стулки, з’єднаних міцною осьовою петлею VISIBLE® (петля виступає на 50мм від рами люка). Відкриття здійснюється за допомогою газових пружин виробництва Німеччина торгової марки BANSBACH®

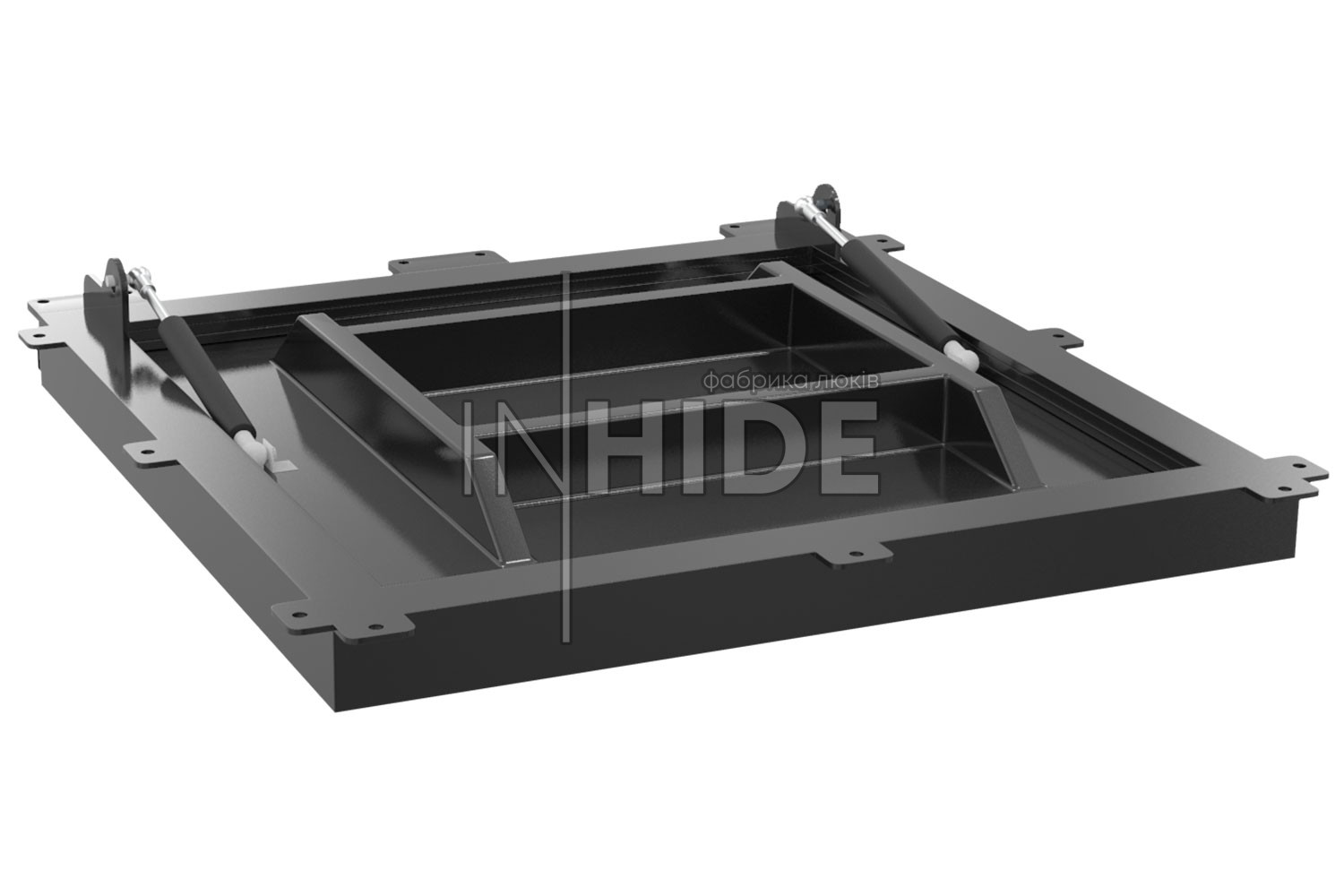

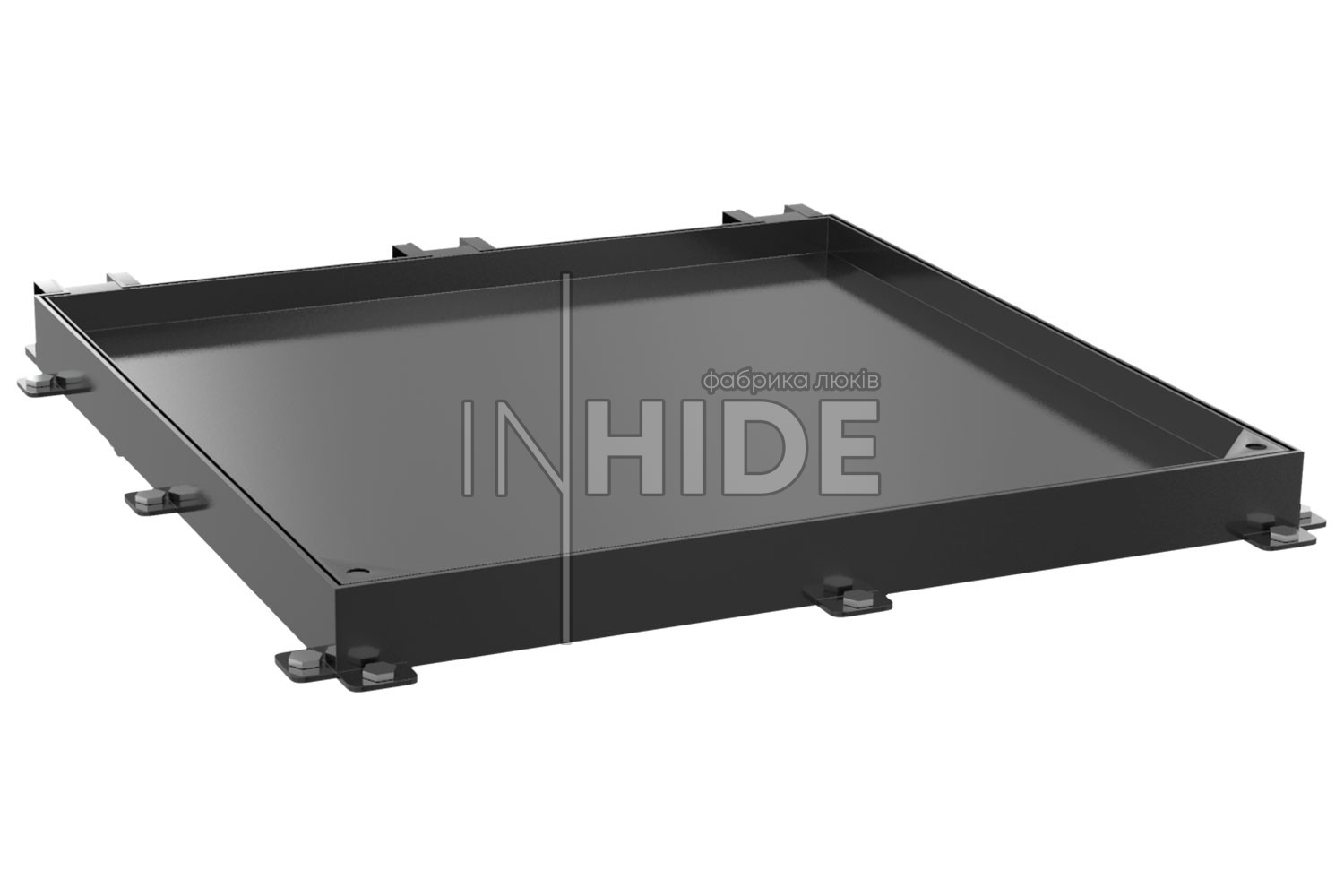

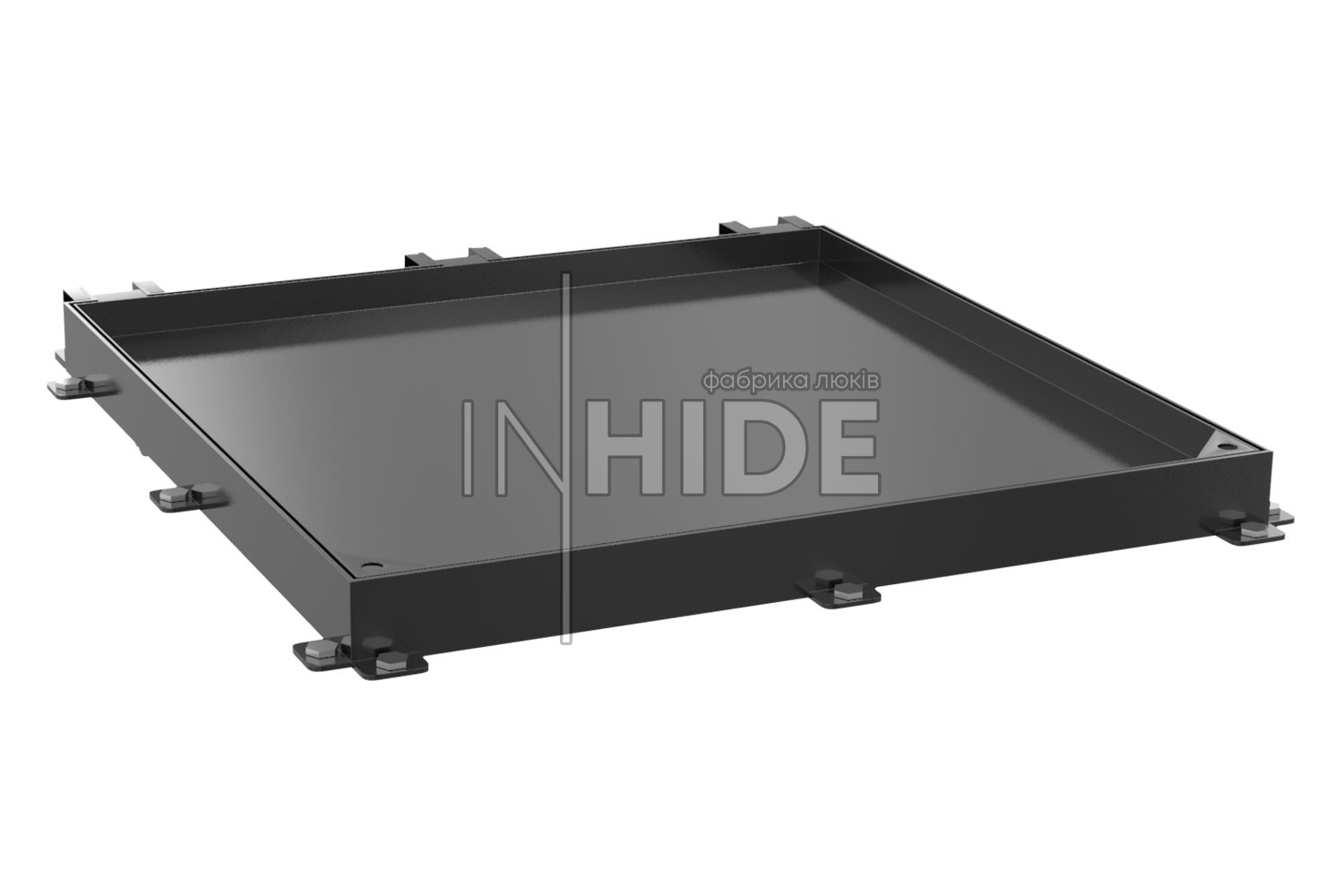

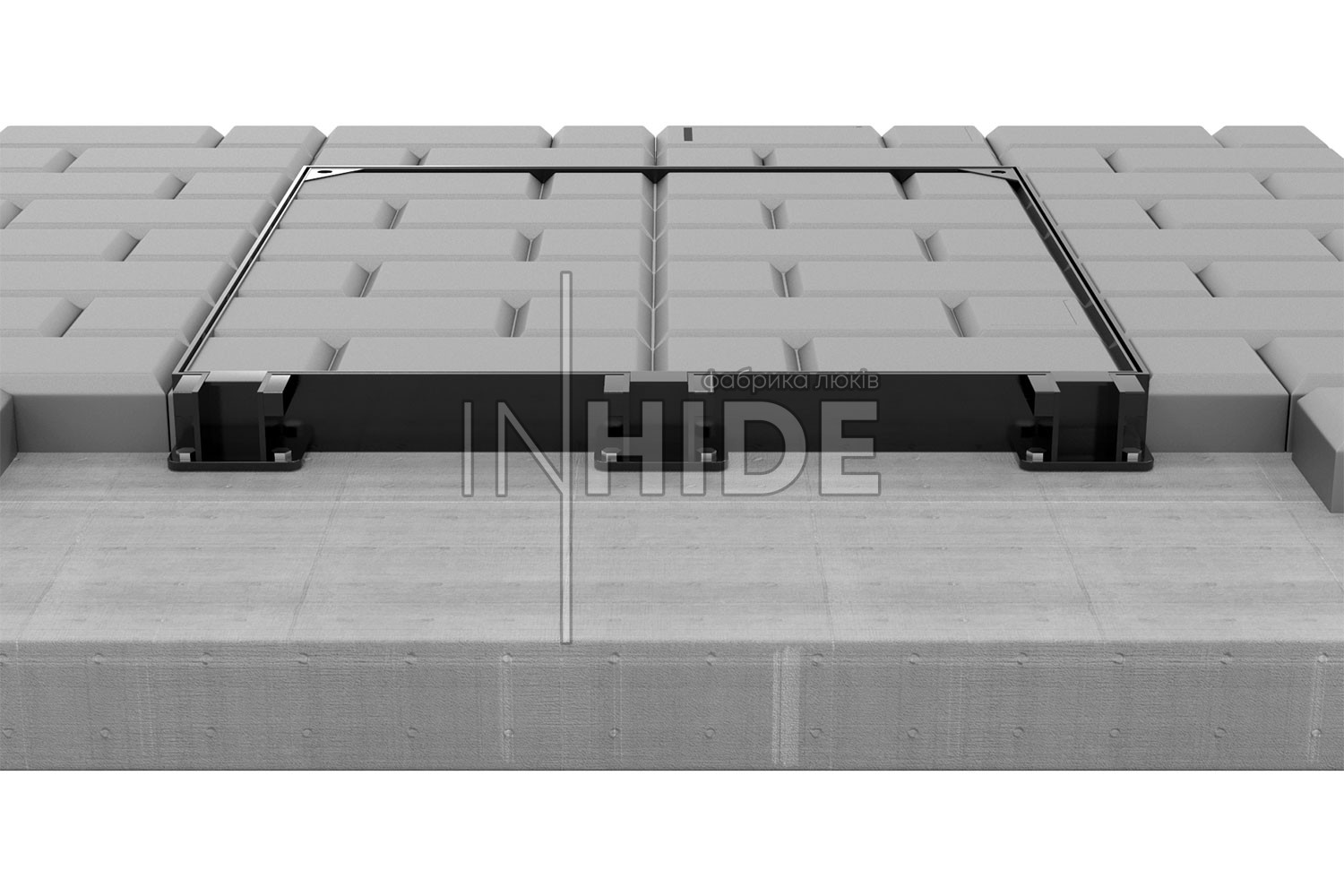

Конструкція люка виготовлена з кутової сталі розміром 65Lx67Hx5(8) мм та 5(8) мм. відповідно. Для збільшення несучої здатності люка, рама та рухома стулка зварені в кутах з’єднання. Стулка має загальну висоту 60мм і глибину 55 мм. У стулці знаходиться сталева арматурна сітка, оброблена склокульками для посилення монолітного бетонного розчину. Нижня частина рами з чотирьох сторін має спеціальні пластини для кріплення до бетонного перекриття. Монтаж люка відбувається через анкерно-болтову систему кріплення з подальшою заливкою бетон розчину по периметру люка по 100мм плюс на сторону люка.
Герметичні підлогові люки GERMET-100-В мають захист від проникнення води у приміщення. Розроблена нашими конструкторами двоступеневий захист, на одному з них розташований гумовий ущільнювач, що перешкоджає проникненню води прямого направлення. Сто відсотків (100%) герметичність відбувається при стисненні рами і стулки болтовим стягненням рухомої стулки та зафіксованої рами люка у отворі. Всі елементи конструкції люка виконані з нержавіючої сталі.

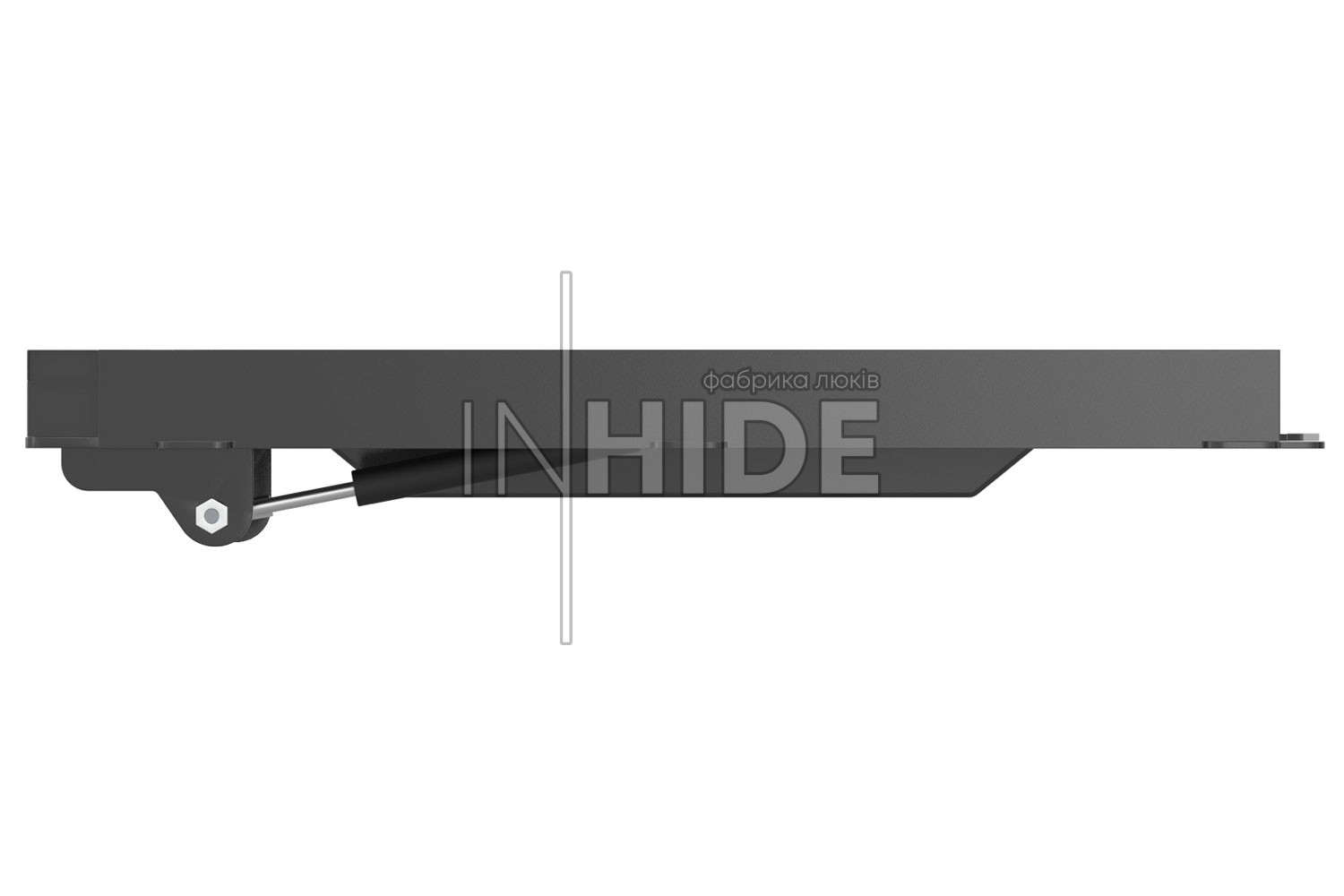

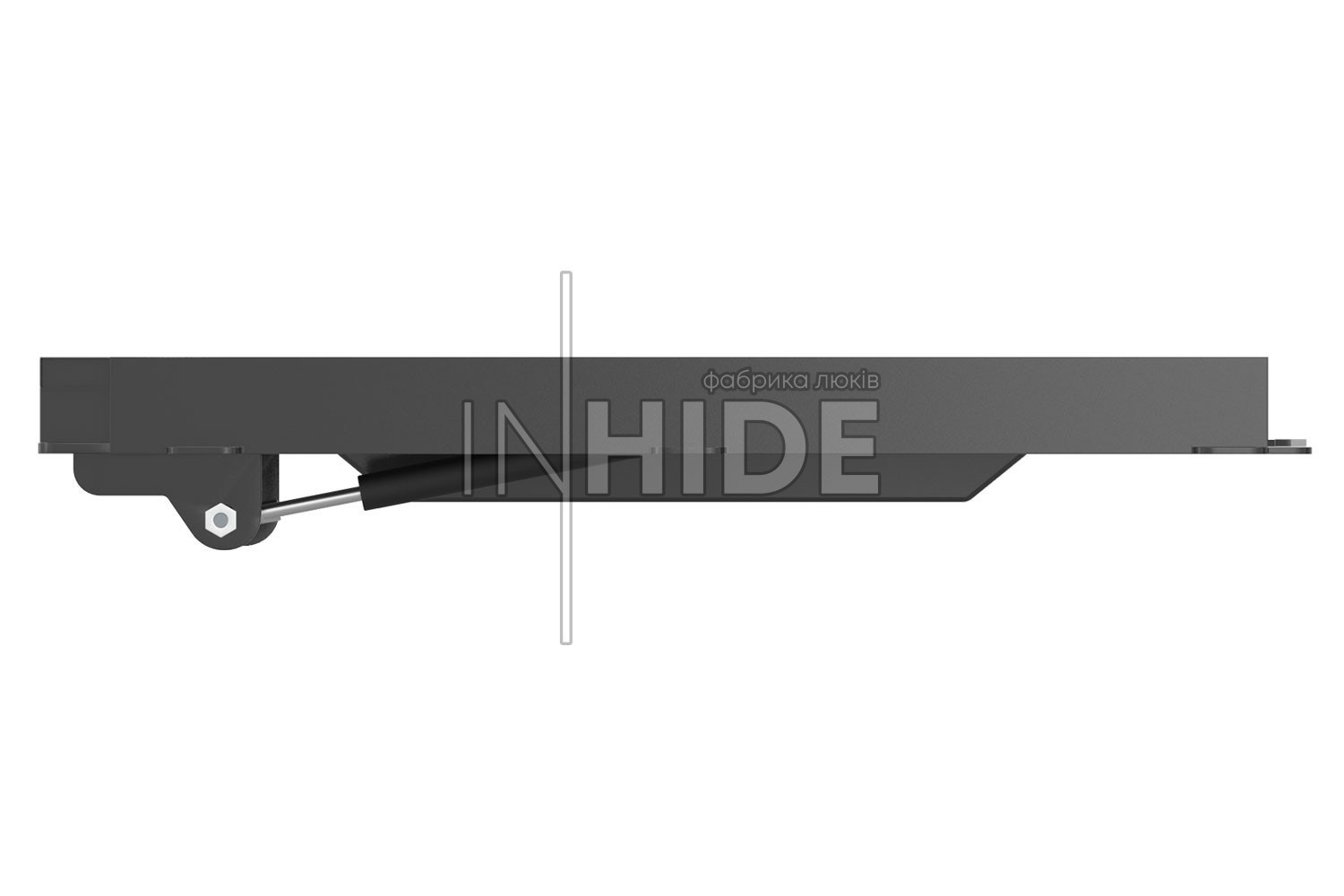

Видимий зазор між рамою і стулкою становить 3 мм. Секція виступу кріплень плаваючих гайок для болтів 77 мм, секція тримач амортизатора 132 мм, загальна глибина люка зі стулкою уздовж рами становить 67 мм
Від розміру люка та ваги облицювального матеріалу, нашими спеціалістами розраховується кількість амортизаторів.
Відкриття люку:
- Шестигранним ключем, що іде у комплекті, викрутити бовти.
- В місце де були бовти вставити ручками-підйомники та підняти стулку люка,
Закриття люку:
- Опустити стулку люка в низ, зняти ручки-підйомники.
- Шестигранним ключем стягнути стулку бовтами до рами люка.
Додатково за окрему вартість:
Оснащення люку при необхідності може бути додатково укомплектовано замком з поворотним механізмом з можливістю закривати з верху так і з низу.
ПІДБІР РОЗМІРУ ЛЮКА
Якщо габарити люка не залежать від розмірів облицювального матеріалу, тоді його довжина і ширина мають перевищувати монтажний отвір на 130 мм. При цьому винос петлі 50 мм до цих розмірів не включається.
Плануєте укладання плитки? У такому разі необхідно врахувати її розміри разом із товщиною між плиткових швів. До отриманих значень слід додати по 30 мм з кожного боку, щоб визначити габарити люка, що ідеально підійде під вашу плитку.
Важливо пам’ятати й про бетонування: по периметру люка бетонний розчин має заливатися на 150 мм з кожного боку.

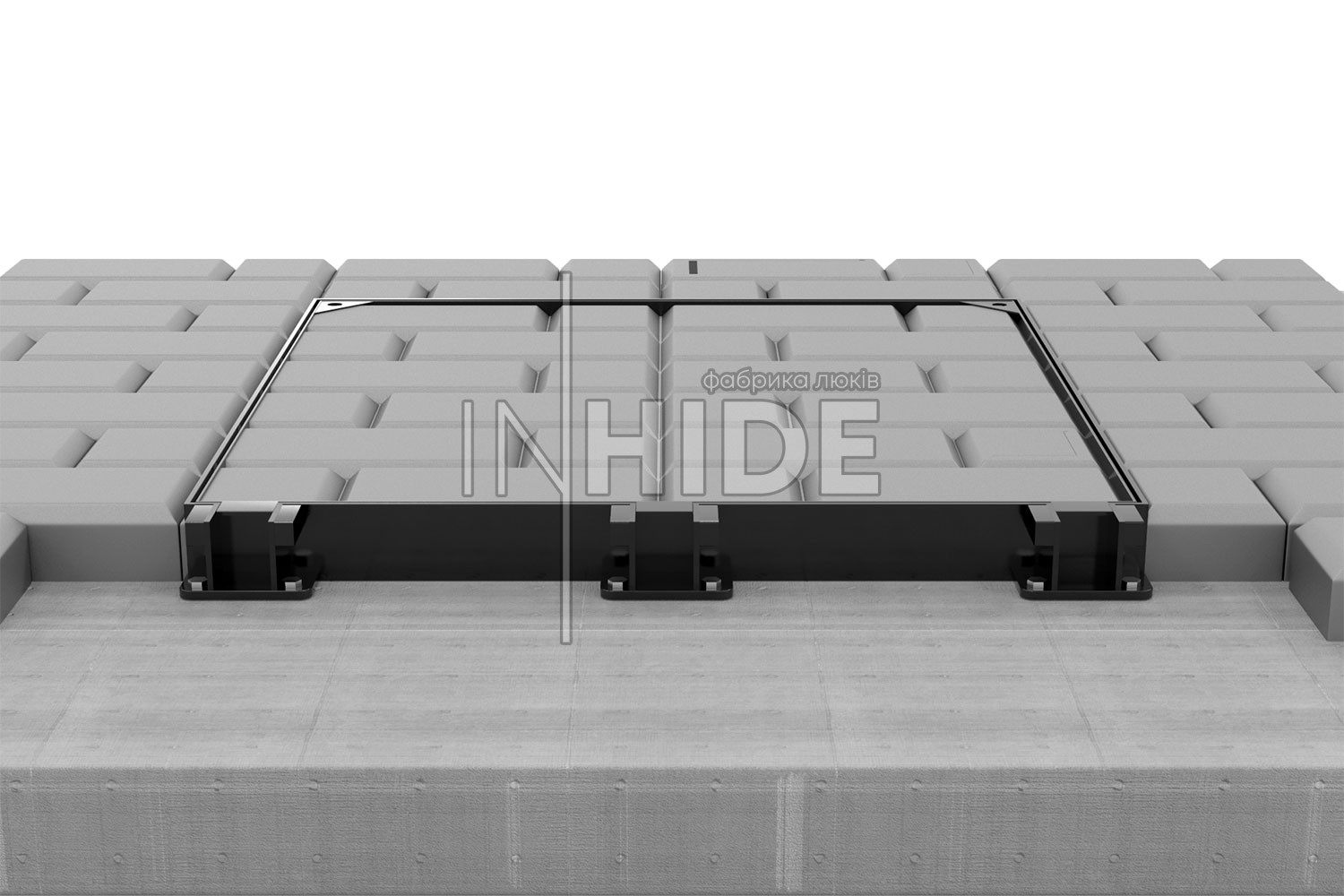

Конструктивно люк має наступні параметри: загальна глибина з лотком у рамі — 67 мм, у зоні тримачів амортизаторів — 132 мм, а в області виступів для кріплення болтів — 77 мм. При цьому корисний простір не зменшується, адже всі елементи люка розташовуються безпосередньо на бетонній основі.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Зверніть увагу!
- Моделі люків GERMRT-100-B призначені виключно для монтажу в отворах бетонного перекриття. Встановлення допустиме лише у горизонтальному положенні, що є критично важливою умовою для безпечної та ефективної експлуатації.
- Використання люка з під’єднаними газовими пружинами до завершення робіт з укладання підлогового покриття суворо заборонено. Це може призвести до порушення механізму або пошкодження виробу.
- Перед початком будь-яких монтажних робіт обов’язково зніміть газові пружини, якщо вони вже були встановлені.
- Виробник постачає виріб з уже демонтованими пружинами, які запаковано окремо від основних елементів люка.
