INVISA – РЕВІЗІЙНИЙ ЛЮК В ПІДЛОГУ З АЛЮМІНІЮ ЗІ ЗНІМІНОЮ КАСЕТОЮ ПІД ЗАПОВНЕННЯ
Від 2 799 грн
В наявності
Від 2 799 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
ПРИЗНАЧЕННЯ ТА СФЕРА ЗАСТОСУВАННЯ
INVISA — це сучасний ревізійний люк в підлогу преміального класу, розроблений для організації безпечного, зручного та практично непомітного доступу до інженерних комунікацій, технічних каналів, кабельних трас, вузлів обслуговування та підпільних приміщень. Конструкція спеціально створена для використання в місцях із високою інтенсивністю пішохідного руху, де особливо важливими є естетика, надійність та довговічність.

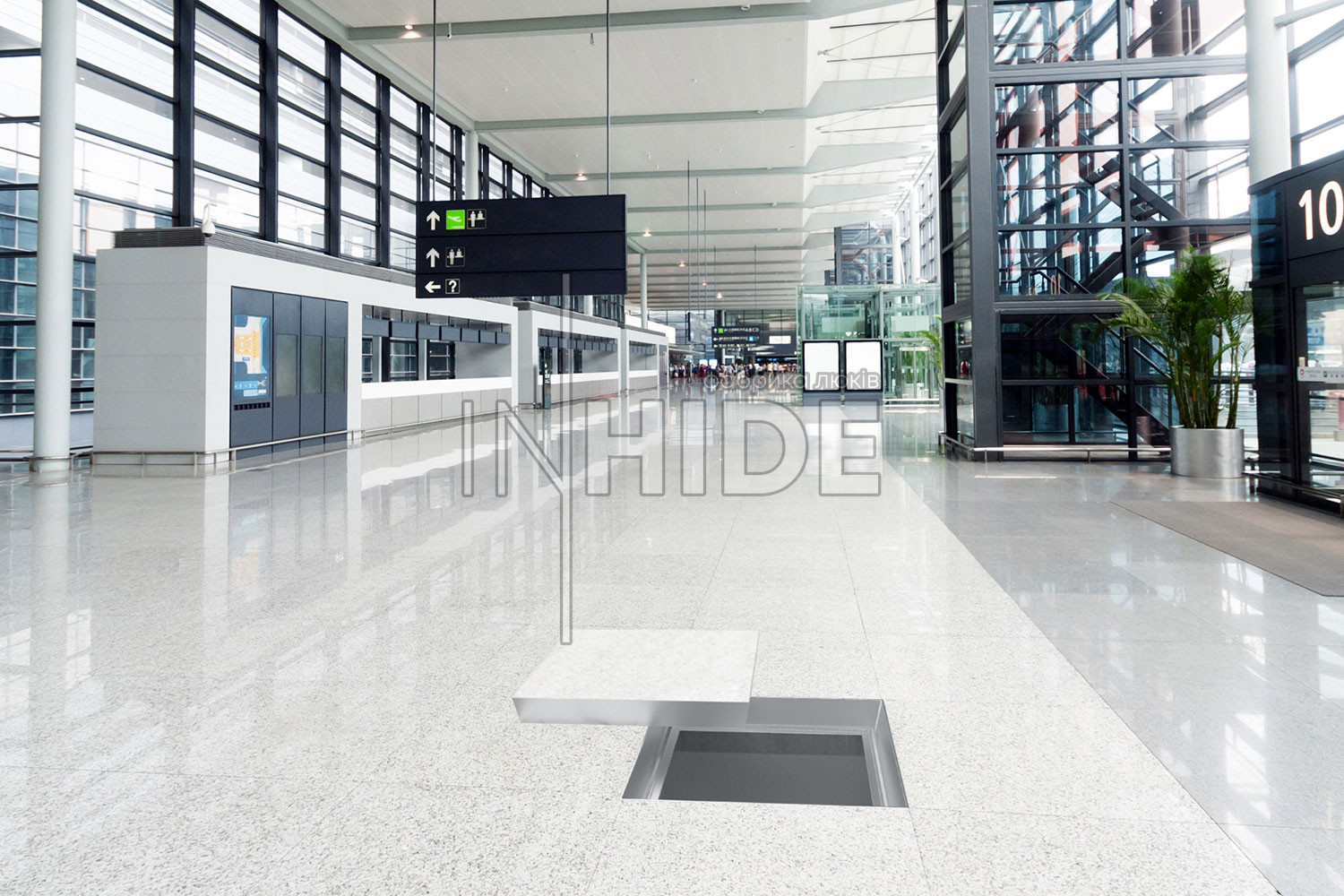

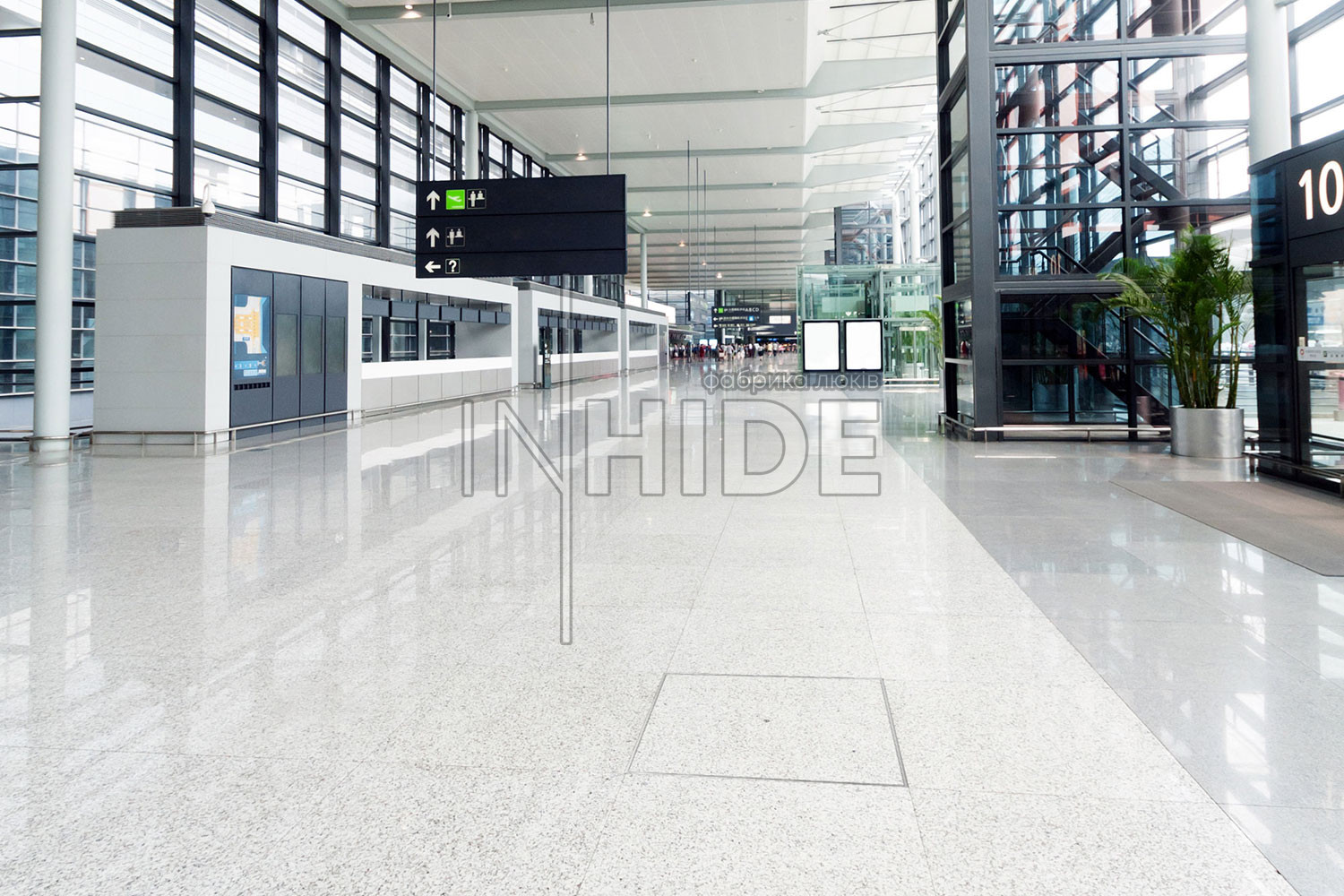

Найчастіше люк в підлогу INVISA встановлюють у торговельно-розважальних центрах, аеропортах, бізнес-центрах, готелях, ресторанах, лікарнях, спортивних комплексах, виставкових павільйонах, адміністративних будівлях та інших громадських об’єктах.

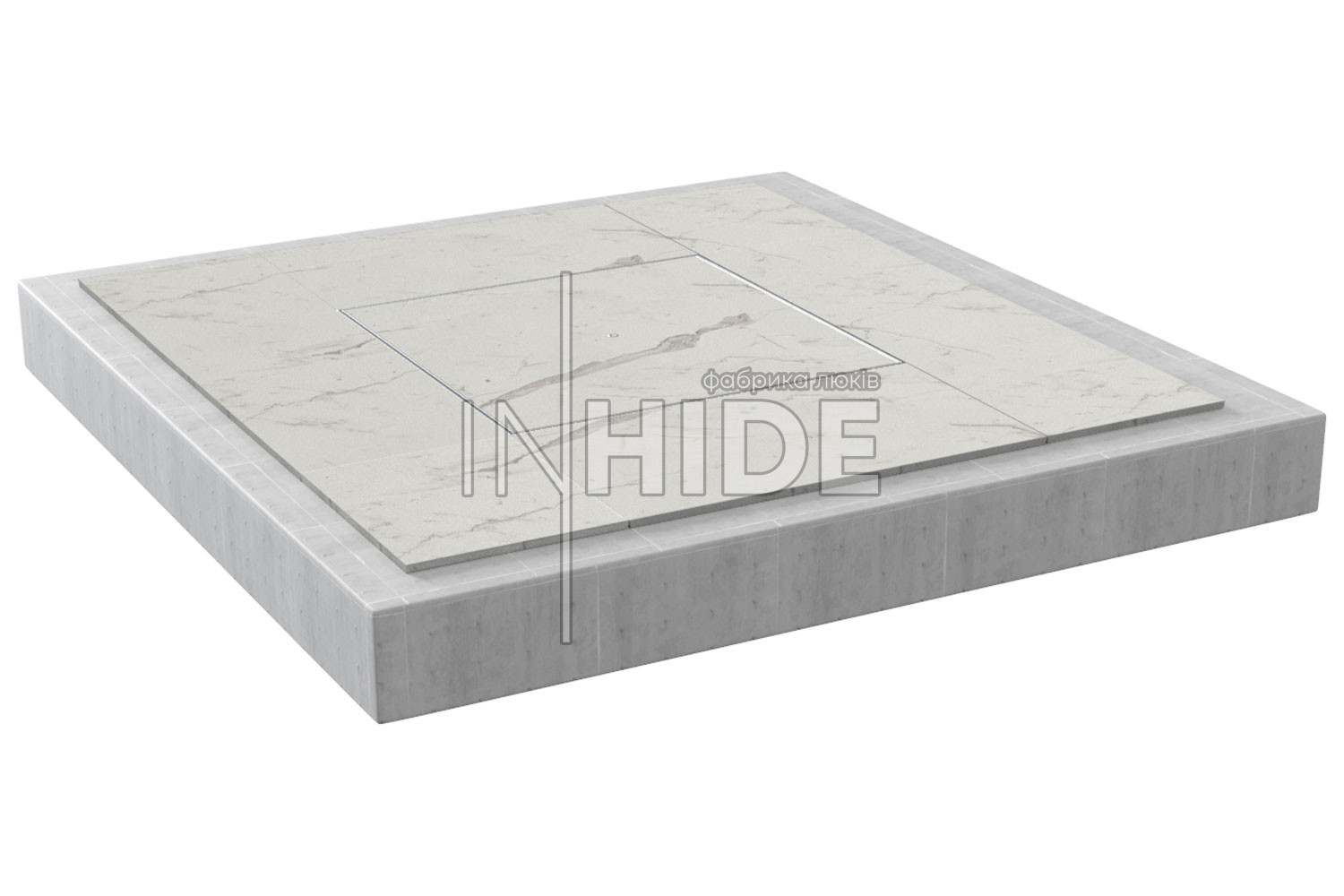

Завдяки прихованій конструкції та можливості облицювання матеріалом підлогового покриття, виріб гармонійно інтегрується в інтер’єр і практично не помітний після монтажу.
ОСНОВНІ ПЕРЕВАГИ ЛЮКА INVISA
- прихований монтаж врівень із підлогою;
- високоміцна алюмінієва конструкція;
- знімний лоток під заповнення;
- захист від пилу, запахів та проникнення вологи;
- невелика вага кришки порівняно зі сталевими аналогами;
- висока корозійна стійкість;
- можливість облицювання різними видами матеріалів;
- довговічність та збереження геометрії протягом багатьох років експлуатації;
- акуратний зовнішній вигляд без виступаючих елементів.
КОНСТРУКЦІЯ ТА ОСОБЛИВОСТІ ВИГОТОВЛЕННЯ

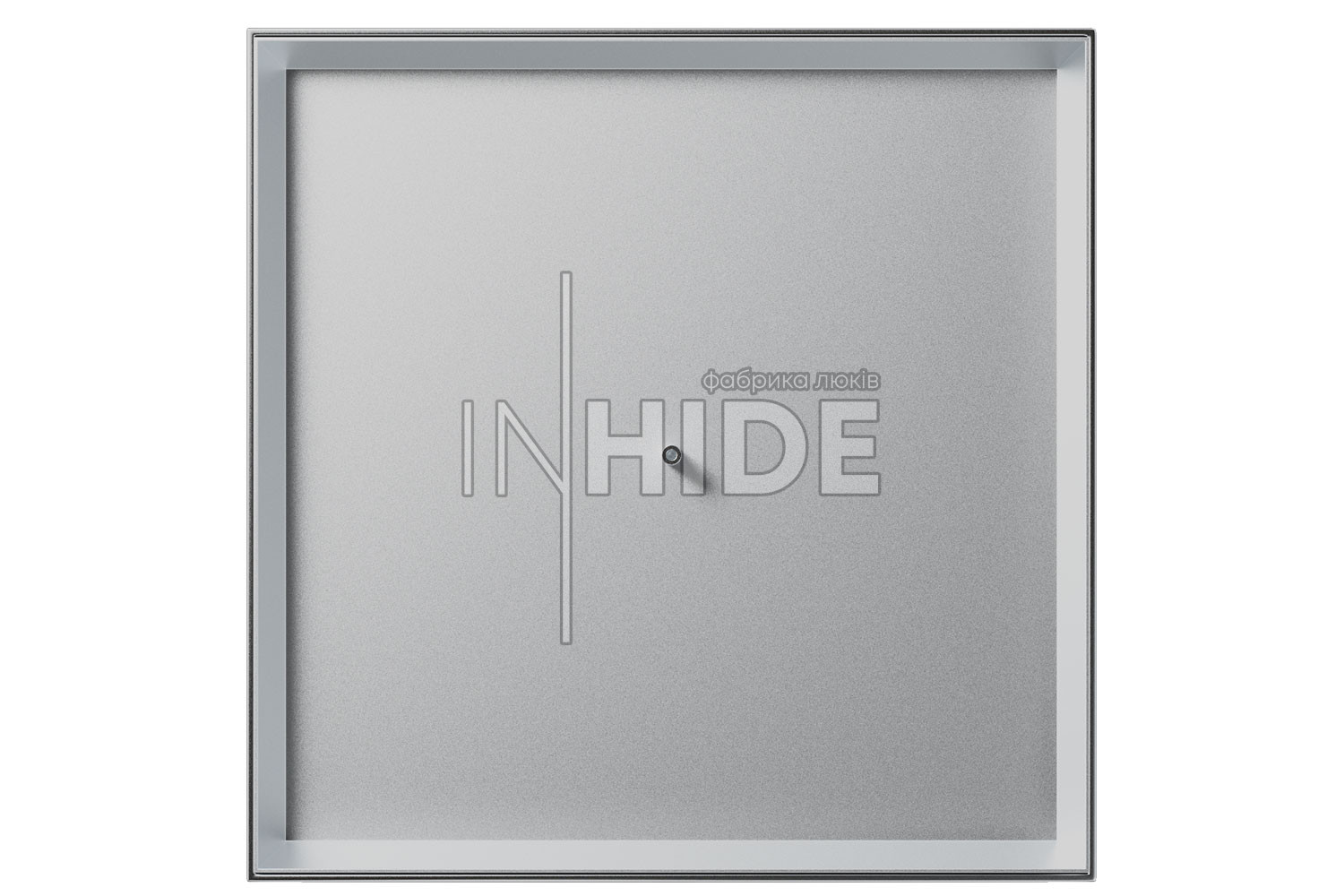

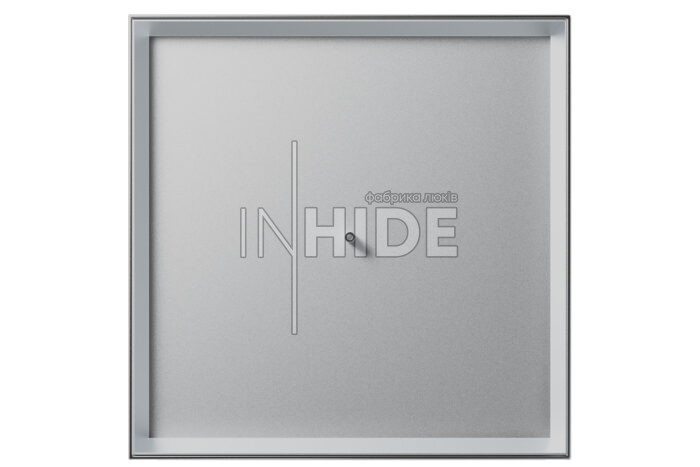

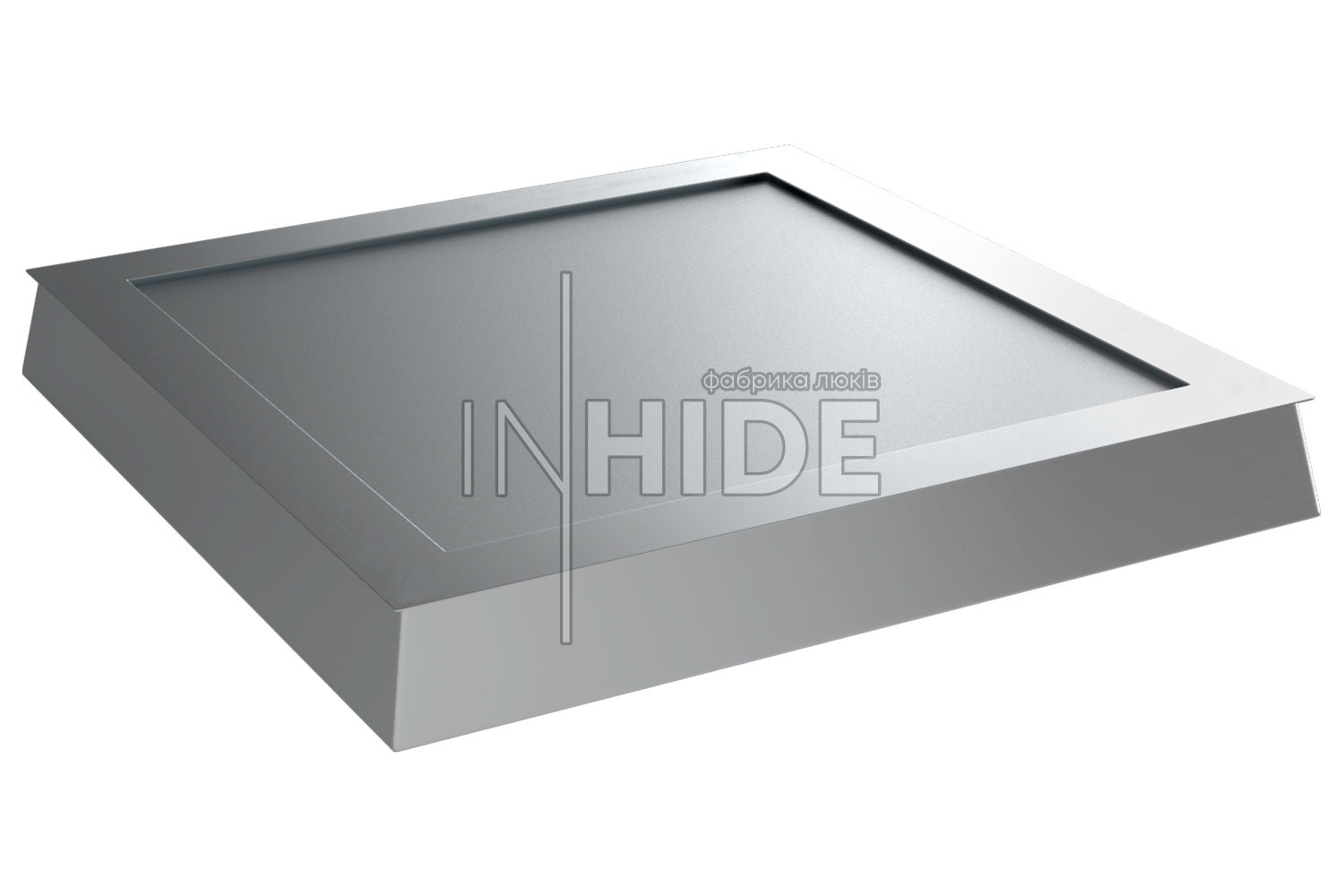

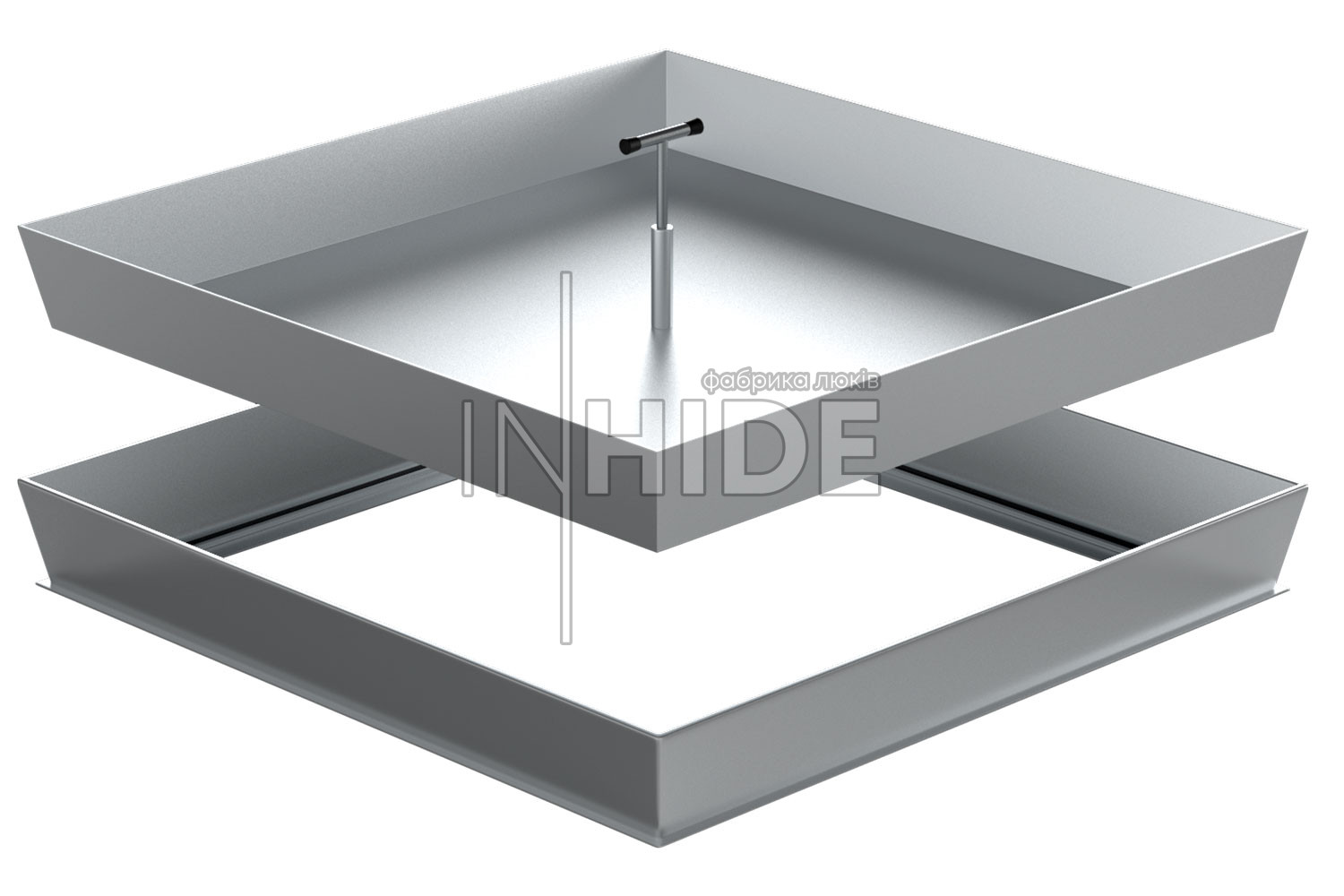

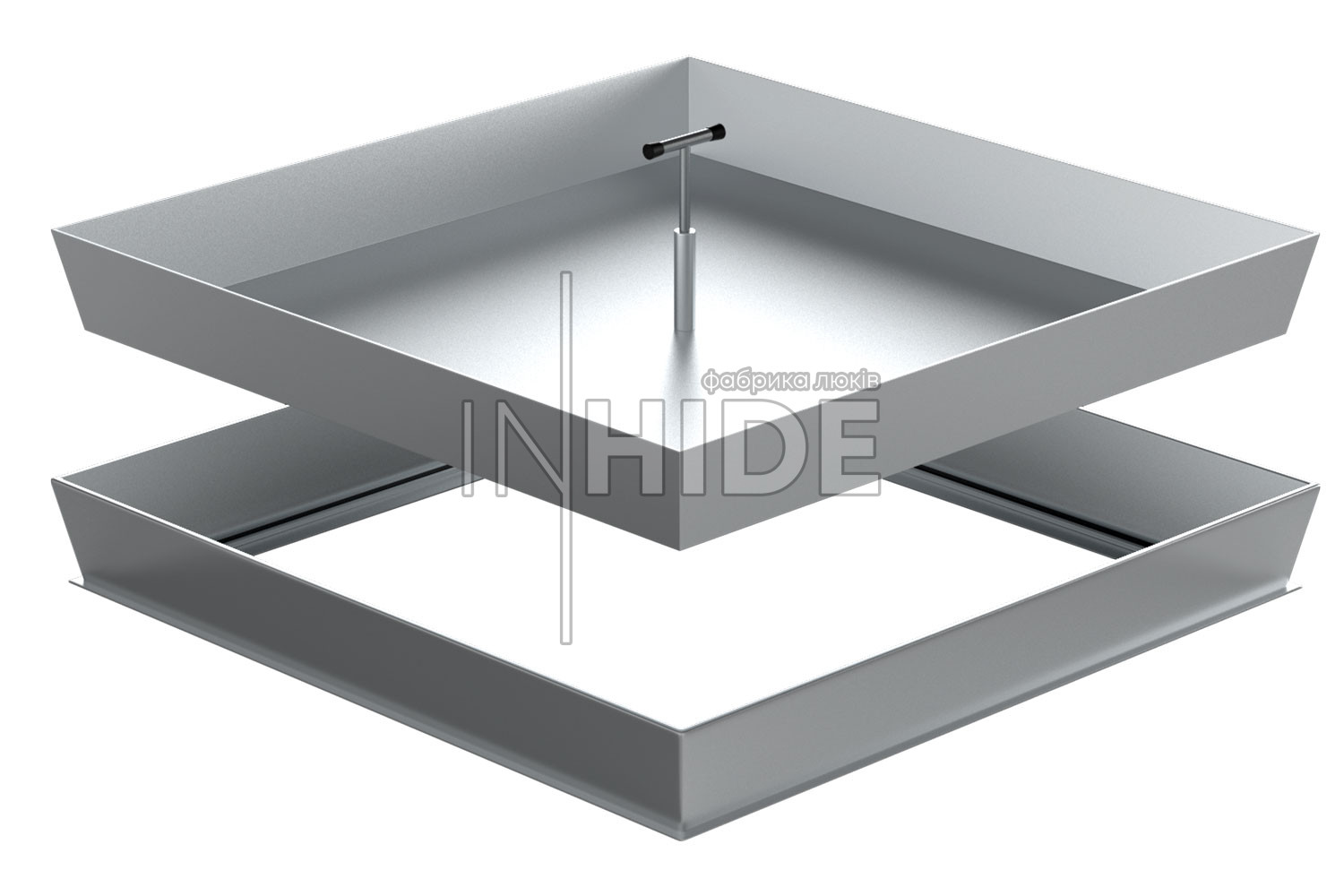

Ревізійний люк INVISA повністю виготовляється з високоякісного екструдованого алюмінієвого профілю. Конструкція складається з двох основних елементів: несучої рами та знімного лотка.
Рама має форму посиленого кутника розміром 50×54×2 мм. По нижньому периметру передбачений спеціальний монтажний виступ, який забезпечує надійну фіксацію виробу в бетонній основі та запобігає його зміщенню під час експлуатації.

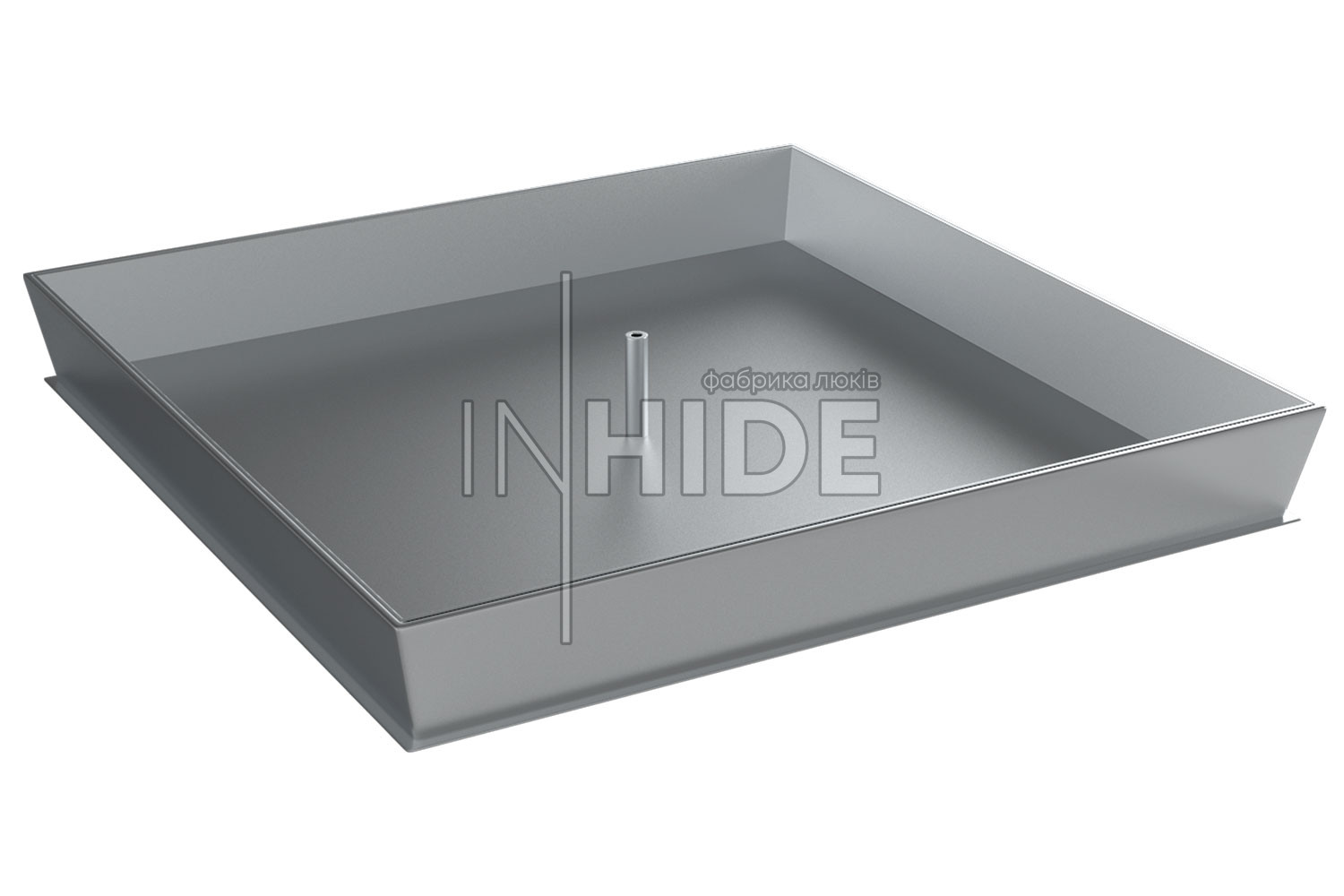

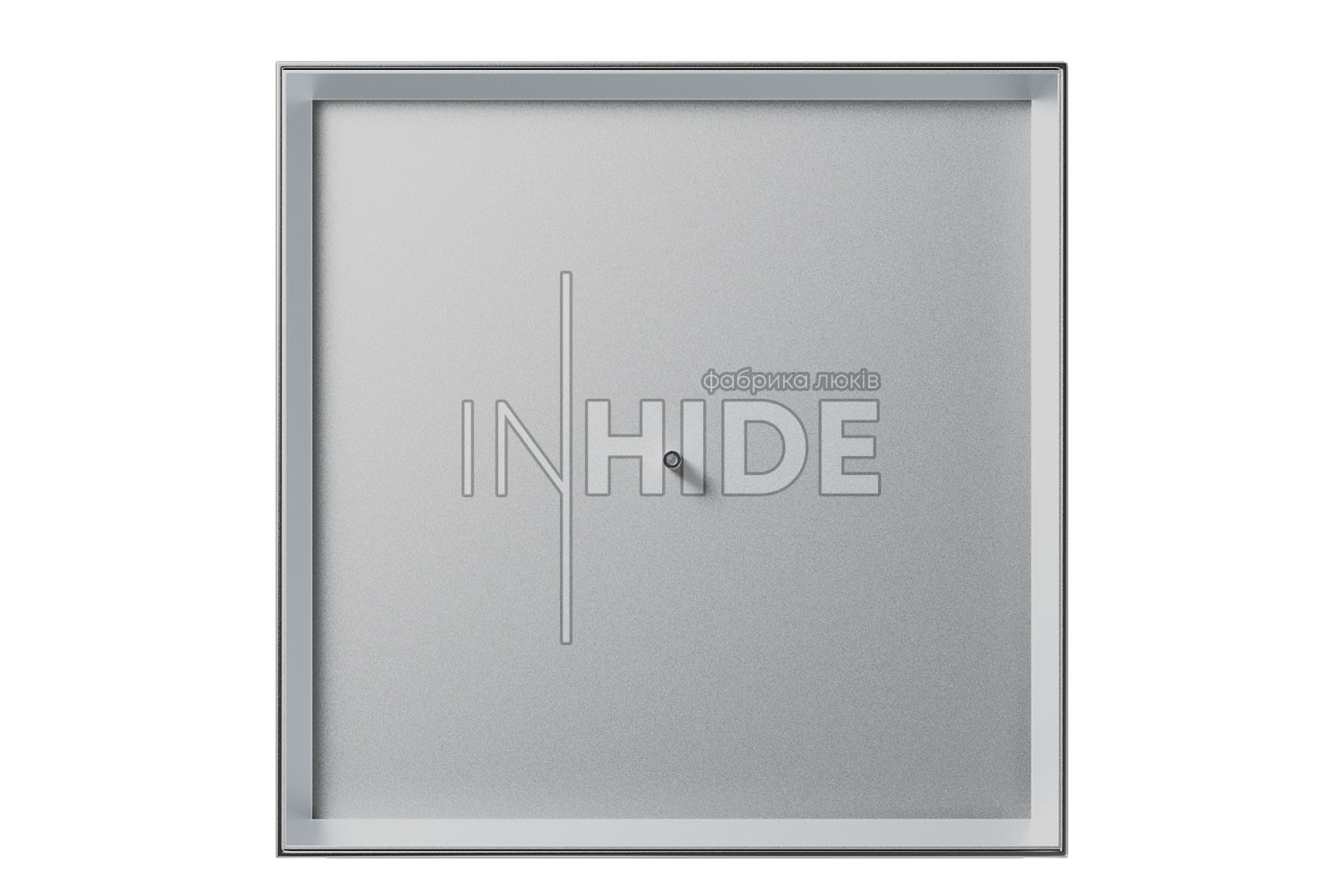

Знімний лоток виготовлений із профілю 52×50×2 мм та закритий знизу рифленим алюмінієвим листом. Внутрішня глибина лотка для бетонного наповнення становить 40 мм, що дозволяє отримати міцну та стабільну конструкцію після монтажу.

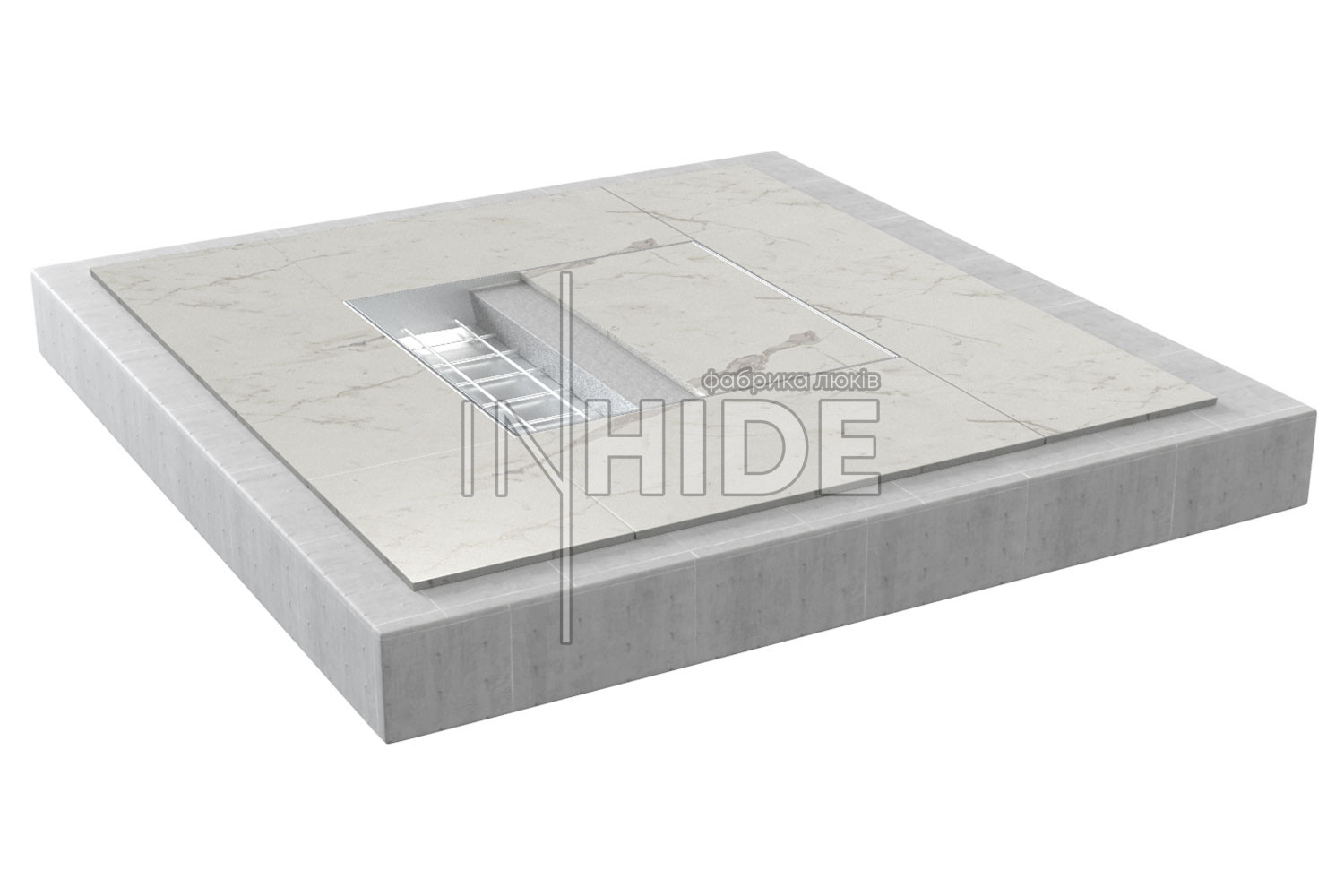

Для додаткового армування всередині лотка встановлена оцинкована сталева сітка, яка підвищує міцність бетонної заливки та мінімізує ризик появи тріщин у процесі експлуатації.

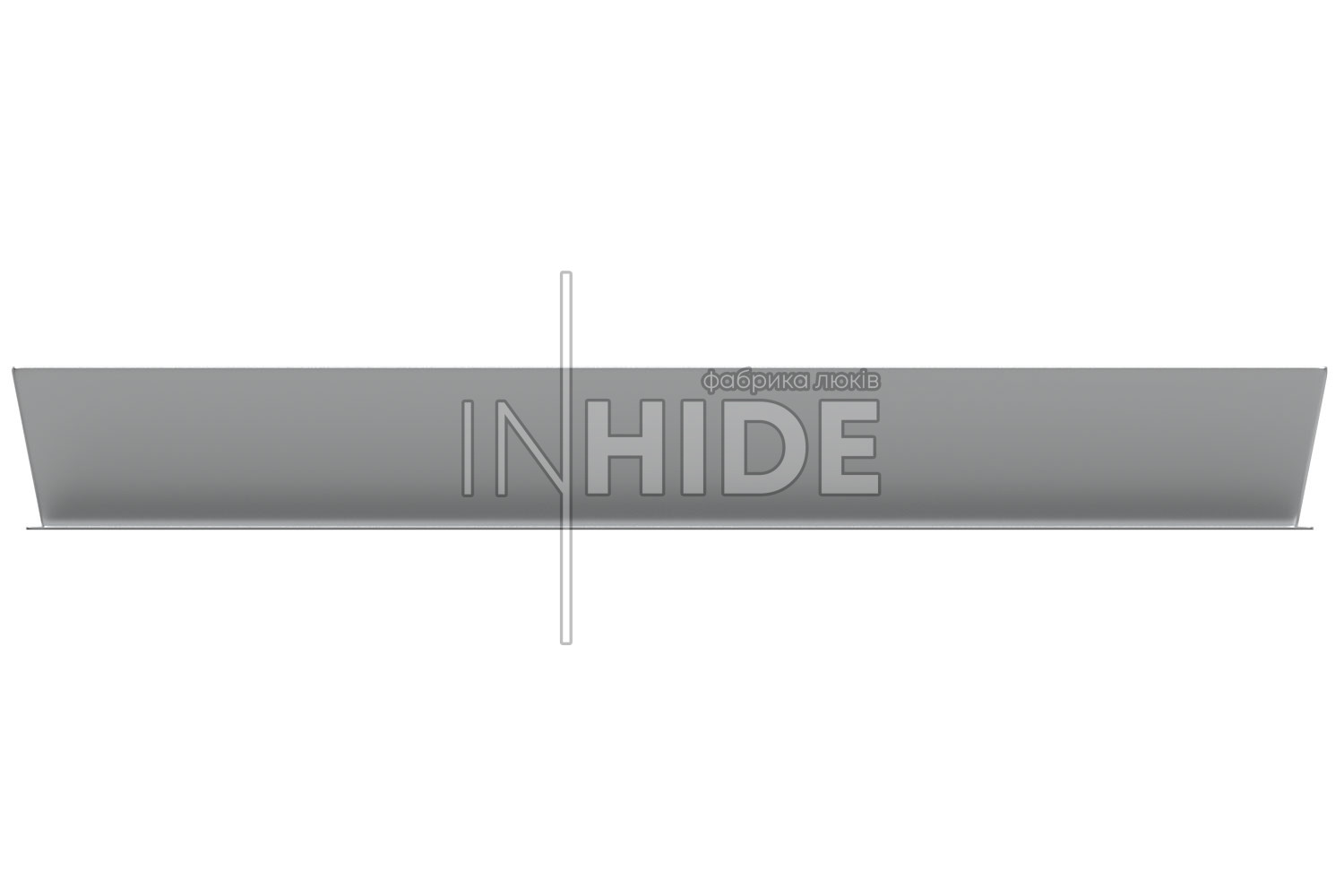

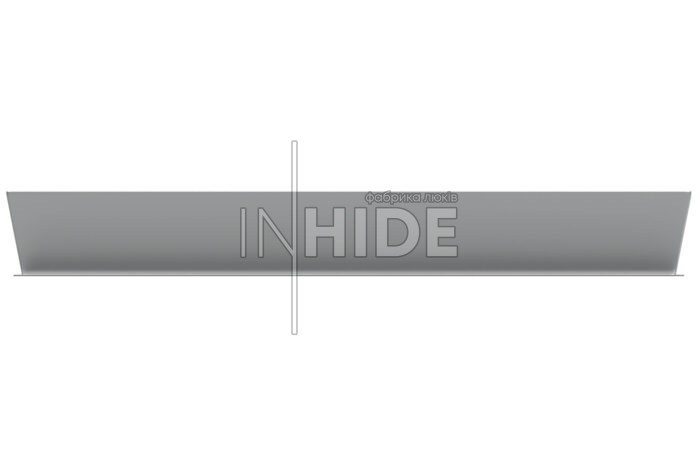

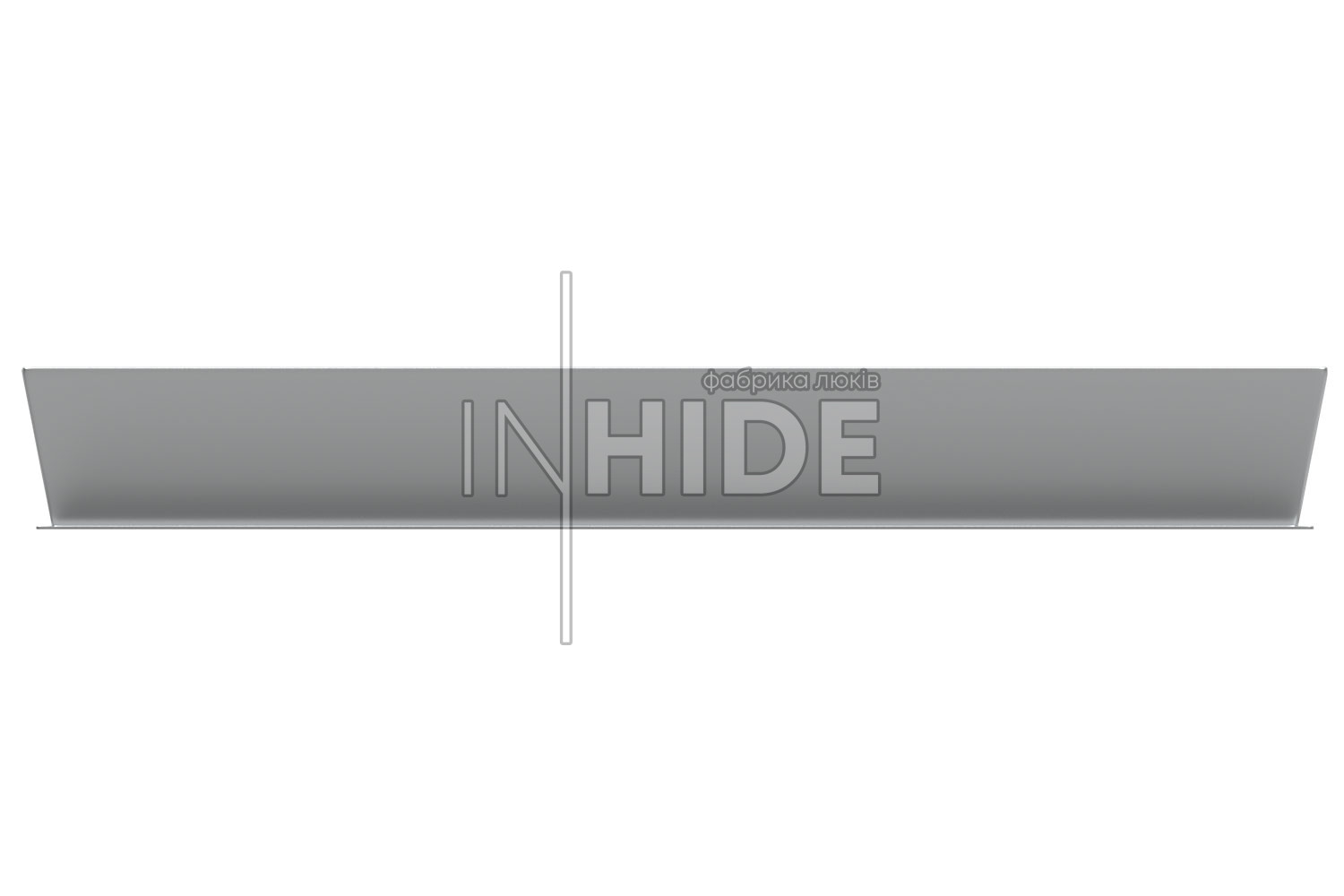

Спеціальний незначний нахил вертикальних поверхонь рами та лотка значно полегшує відкривання люка та запобігає заклинюванню навіть після багаторічного використання.
Усі з’єднання виконуються методом аргонодугового зварювання, що забезпечує високу міцність швів, точність геометрії та естетичний зовнішній вигляд.
МАТЕРІАЛИ ДЛЯ ЗАПОВНЕННЯ ЛОТКА

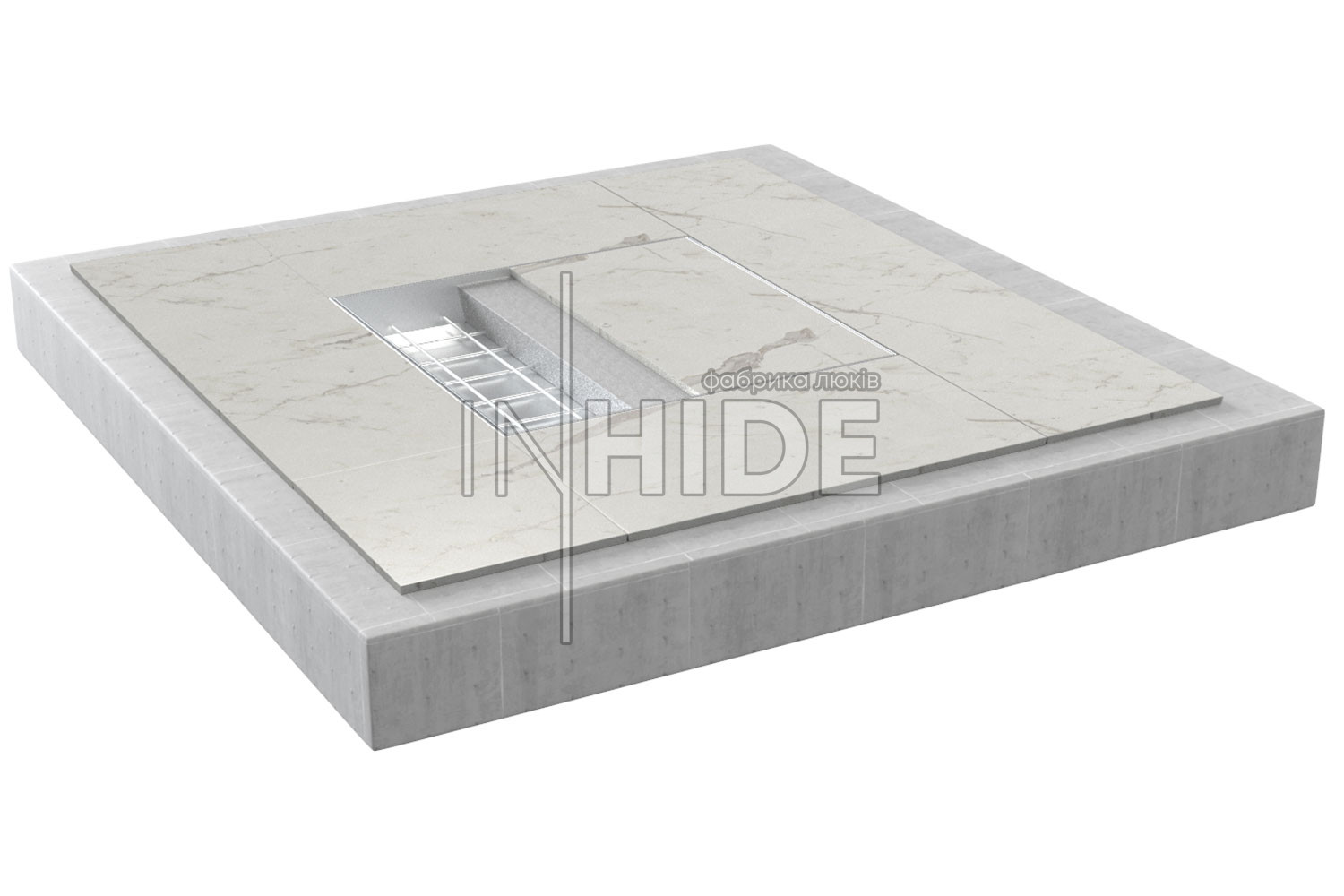

Люк під плитку INVISA дозволяє використовувати широкий спектр облицювальних матеріалів товщиною до 20 мм:
- керамічна плитка;
- керамограніт;
- натуральний граніт;
- мармур;
- кварцит;
- декоративний камінь;
- терасна дошка;
- інші тверді облицювальні матеріали.
У разі використання матеріалів більшої товщини їх необхідно підготувати відповідно до умов монтажу шляхом механічного оброблення або підрізання.
ГЕРМЕТИЧНІСТЬ ТА ЗАХИСТ
Для захисту від проникнення пилу, сторонніх запахів та випадкової вологи в конструкції використовується еластичний гумовий ущільнювач, встановлений по периметру рами.
Завдяки цьому алюмінієвий люк INVISA забезпечує комфортну експлуатацію навіть у приміщеннях із підвищеними вимогами до чистоти та гігієни.

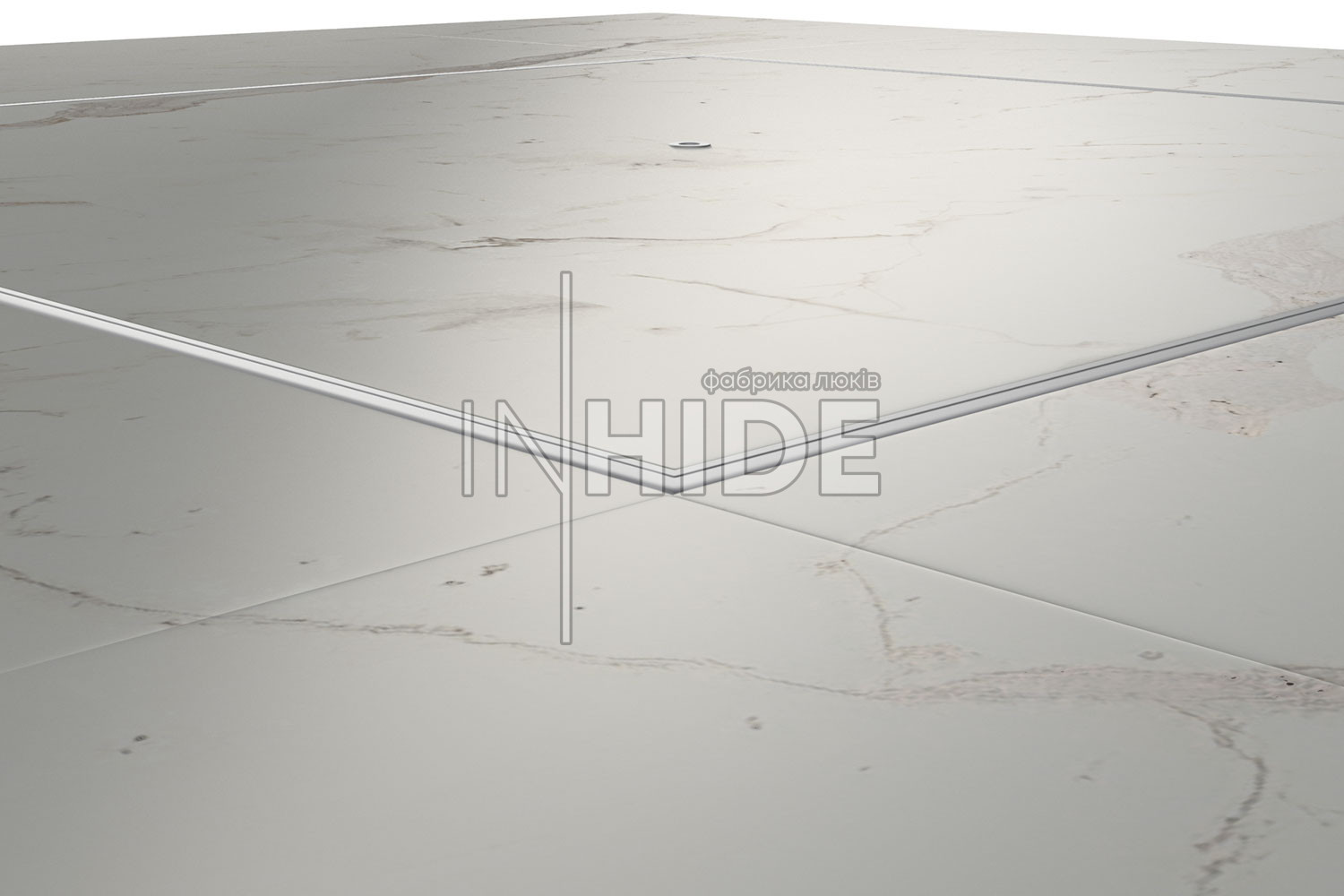

Видимий зазор між лотком і рамою становить лише 1,5 мм, що дозволяє досягти максимальної прихованості конструкції після монтажу.
Загальна висота люка по рамі складає 54 мм, а в зоні кріплення фіксуючих болтів — 74 мм.
ВІДКРИВАННЯ ТА ОБСЛУГОВУВАННЯ

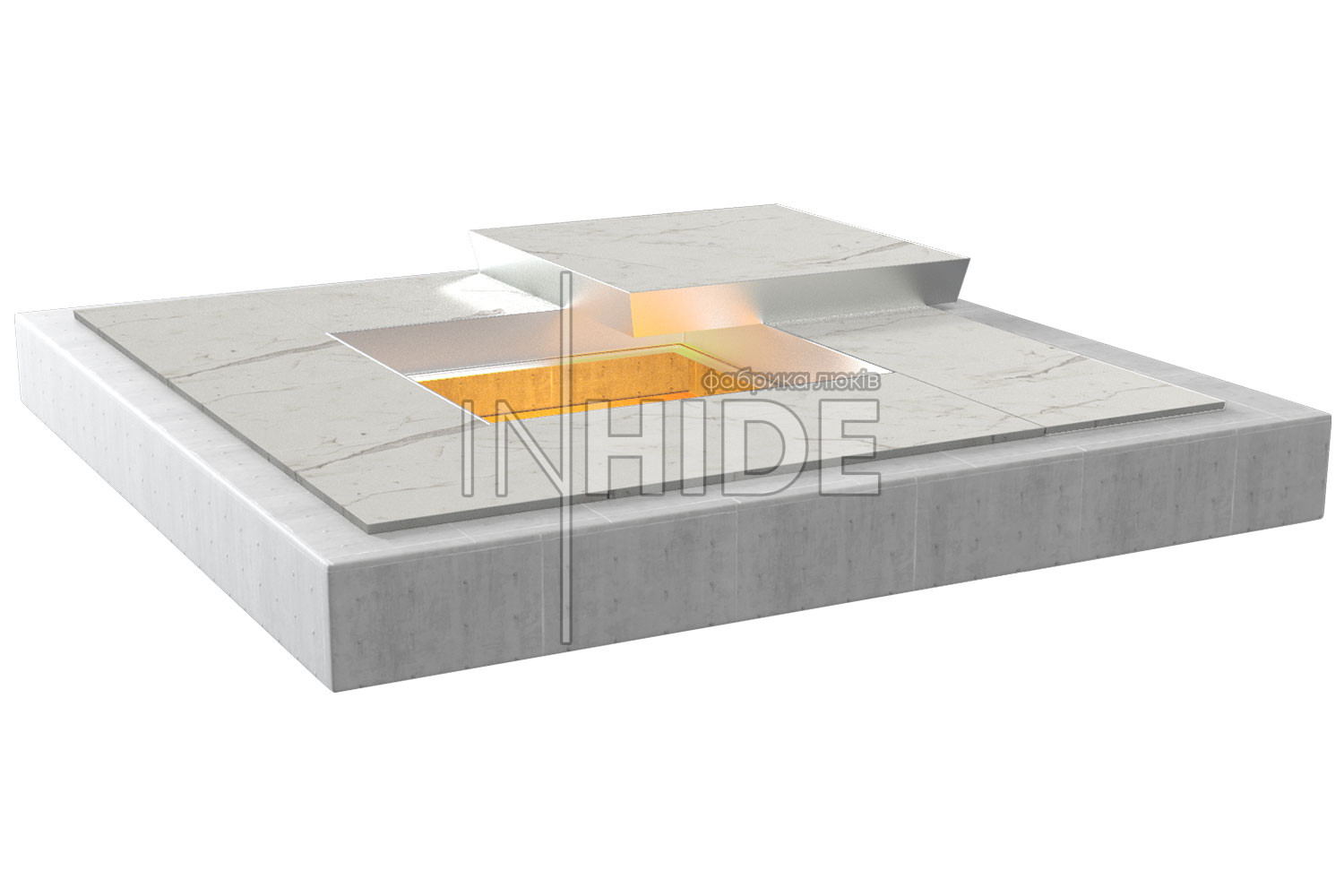

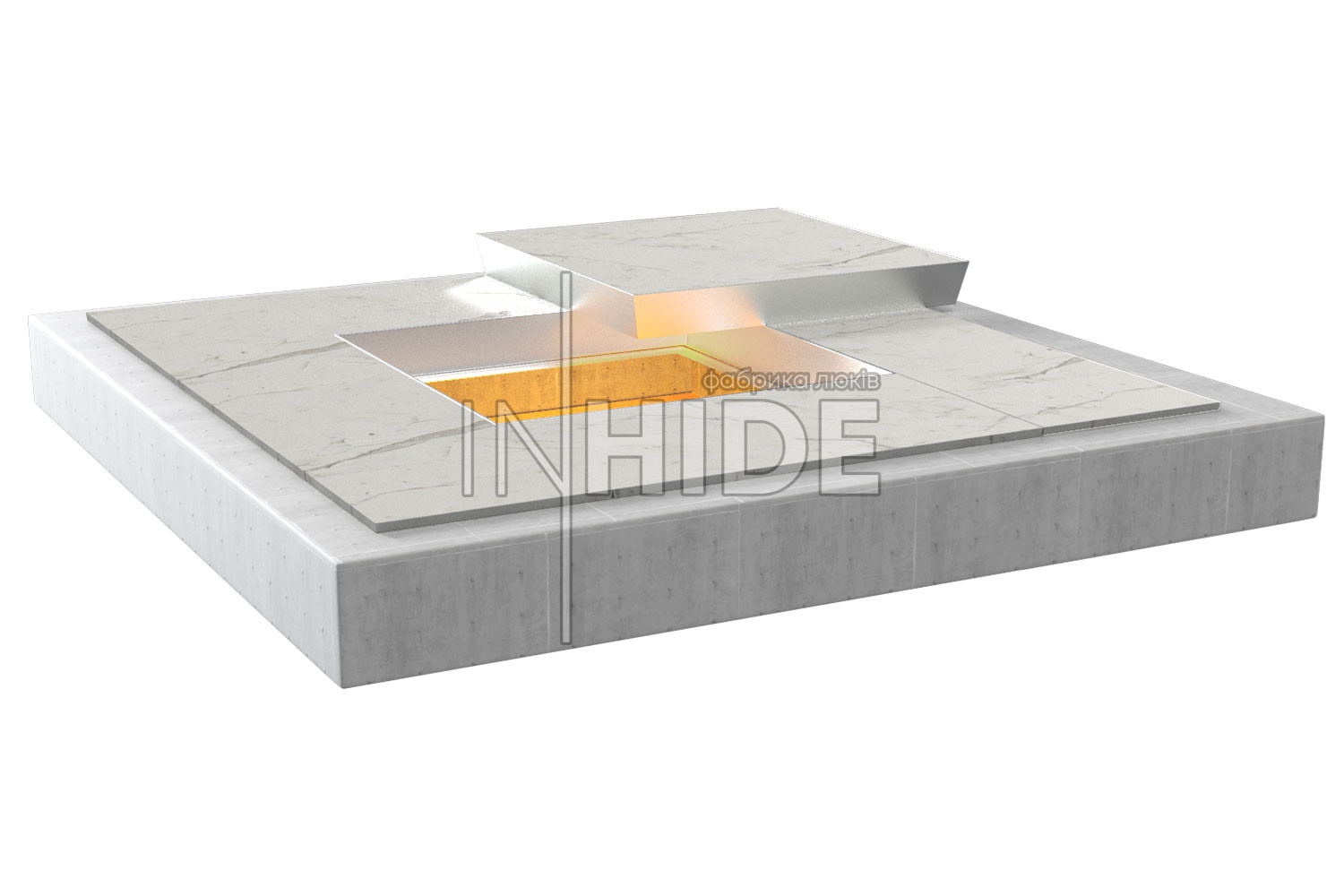

Люк для доступу до комунікацій INVISA відкривається вручну без використання газових амортизаторів чи інших підйомних механізмів.
Для відкривання необхідно:
- Викрутити декоративні заглушки.
- Встановити одну або дві підйомні ручки залежно від розміру виробу.
- Плавно підняти лоток вгору.
Після завершення обслуговування комунікацій лоток встановлюється назад у раму, ручки демонтуються, а отвори закриваються декоративними заглушками.
За індивідуальним замовленням конструкція може комплектуватися чотирма підйомними ручками для підвищення зручності експлуатації.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Мінімальний рекомендований розмір конструкції становить 300×300 мм.
Максимальний стандартний розмір — 1000×1000 мм.
Конструкція розрахована на експлуатаційне навантаження до 200 кг/м², що дозволяє безпечно використовувати люк у пішохідних зонах громадських та комерційних приміщень.
Увага! Перевищення допустимого навантаження або наїзд транспортних засобів може спричинити деформацію конструкції та ускладнити відкривання люка.
РЕКОМЕНДАЦІЇ ЩОДО ПІДБОРУ РОЗМІРУ
При виборі розміру люка в підлогу рекомендується враховувати габарити монтажного отвору та облицювального матеріалу.
Якщо розміри не прив’язані до плитки чи іншого покриття, рекомендується обирати люк, який перевищує розмір монтажного отвору на 100 мм по ширині та довжині.
При монтажі під плитку необхідно враховувати розмір плитки разом із міжплитковими швами. До отриманих розмірів додається по 20 мм з кожного боку, після чого визначається оптимальний розмір люка.
Навколо конструкції необхідно передбачити не менше 150 мм бетонної заливки з кожної сторони.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Монтаж виконується виключно в бетонне перекриття.
Перед встановленням необхідно підготувати отвір правильної геометричної форми з кутами 90°.
Рама встановлюється таким чином, щоб не перекривати корисний отвір та перебувала в одній площині з майбутнім рівнем чистової підлоги.
Після вирівнювання рама бетонується по всьому периметру.
Важливо уникати потрапляння бетонного розчину на видимі частини конструкції та декоративні заглушки.
Після набору міцності бетону виконується заповнення лотка бетонною сумішшю товщиною не менше 20 мм. Для зменшення ваги допускається використання керамзитобетону.
Армувальна сітка повинна знаходитися приблизно на 5 мм вище дна лотка.
Після висихання бетонної основи здійснюється укладання облицювального матеріалу відповідно до рекомендацій його виробника.
Для максимальної непомітності люка рекомендується розташовувати міжплиткові шви по периметру кришки.
Після завершення монтажних робіт небажано піддавати конструкцію навантаженням протягом щонайменше 72 годин.
ЗБЕРІГАННЯ ТА ТРАНСПОРТУВАННЯ
Транспортування виробу повинно здійснюватися виключно в захисному дерев’яному каркасі.
Зберігати люк INVISA допускається як у приміщенні, так і під накриттям на відкритому повітрі при температурі від -30°C до +60°C.
ЗАХОДИ БЕЗПЕКИ
Відкритий ревізійний люк становить потенційну небезпеку для оточуючих.
Під час виконання робіт необхідно обмежити доступ сторонніх осіб та дітей до місця проведення робіт.
Якщо люк залишається відкритим протягом тривалого часу, отвір слід обов’язково огородити сигнальною стрічкою або захисними бар’єрами для запобігання травмуванню людей та випадковому падінню в отвір.
