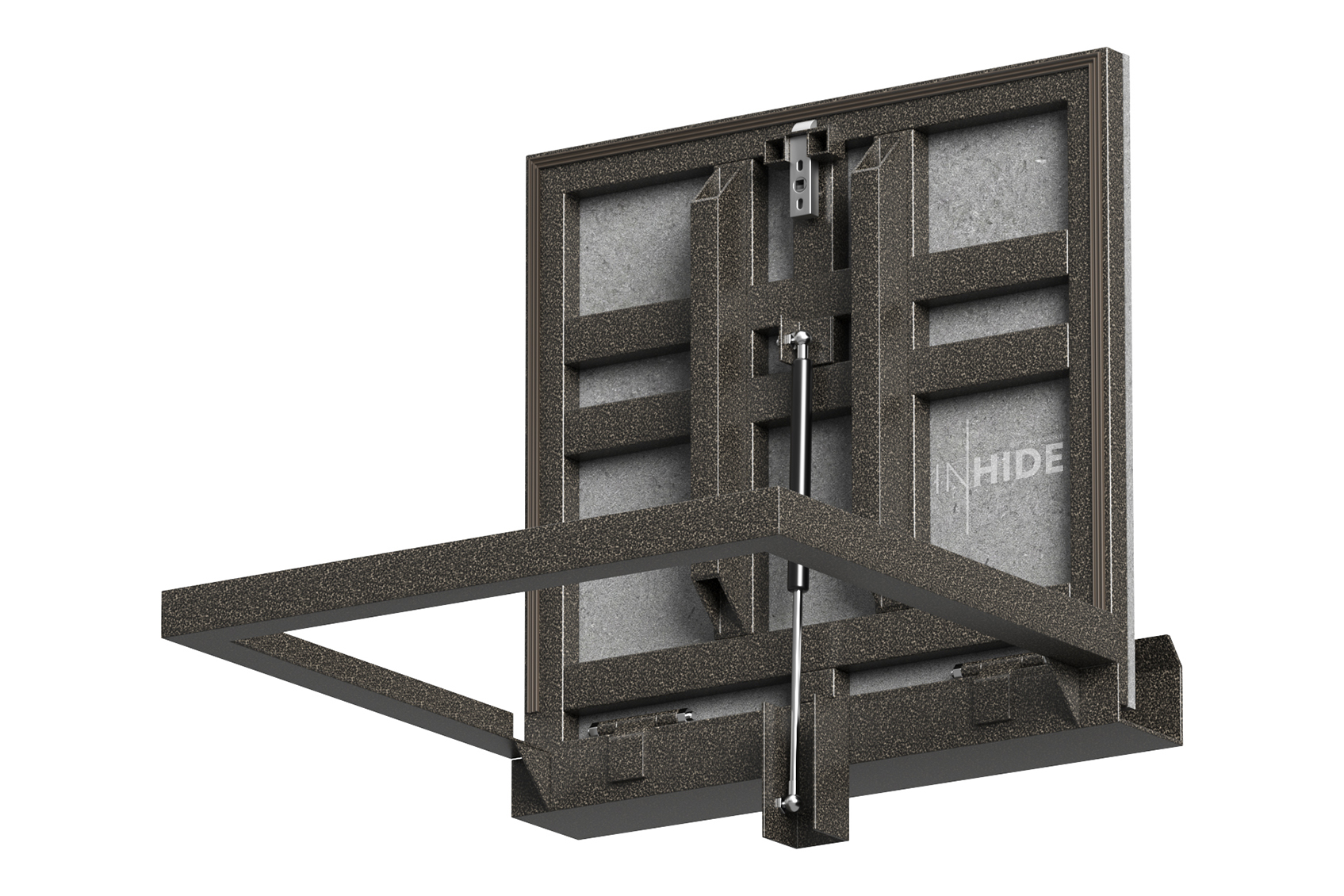

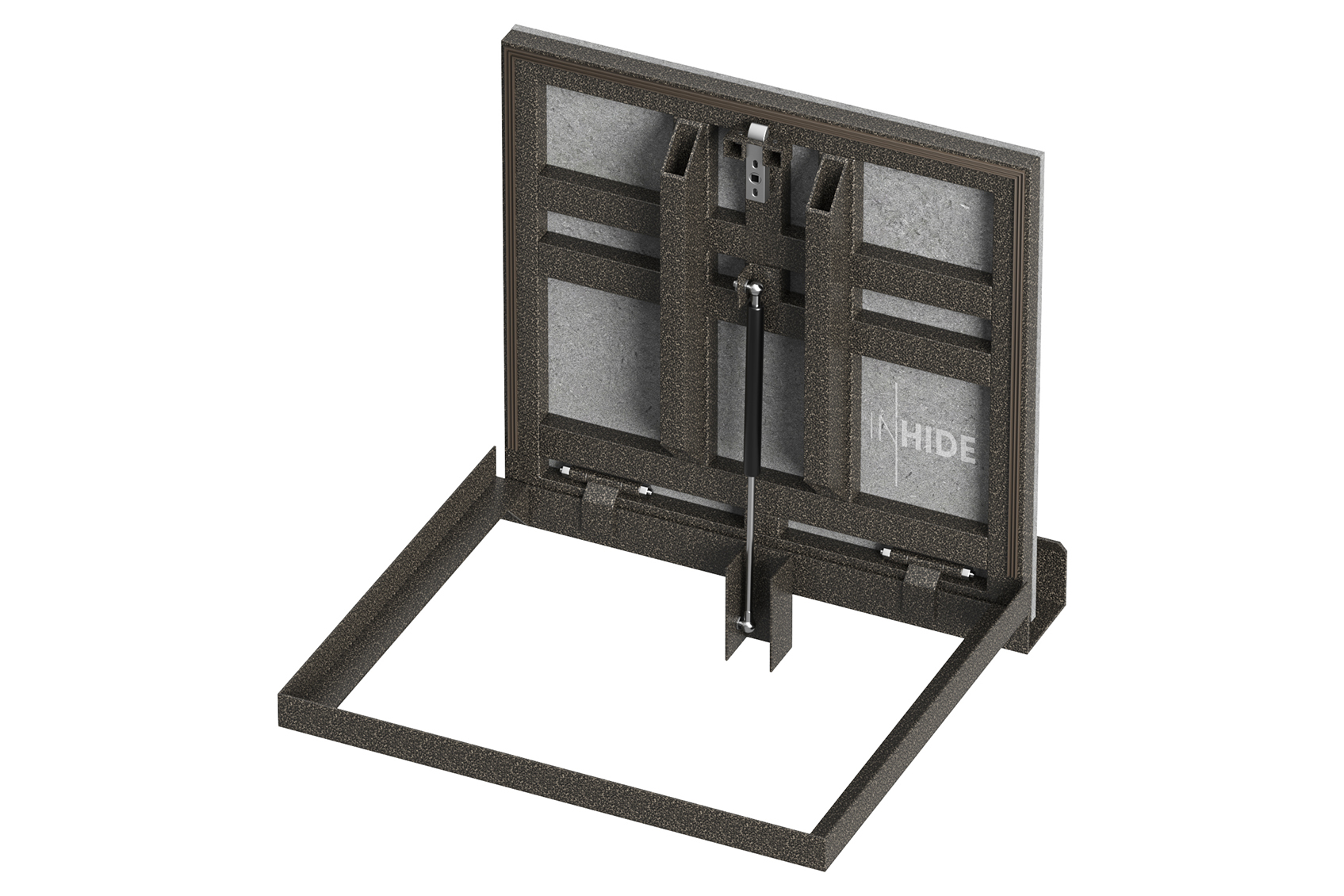

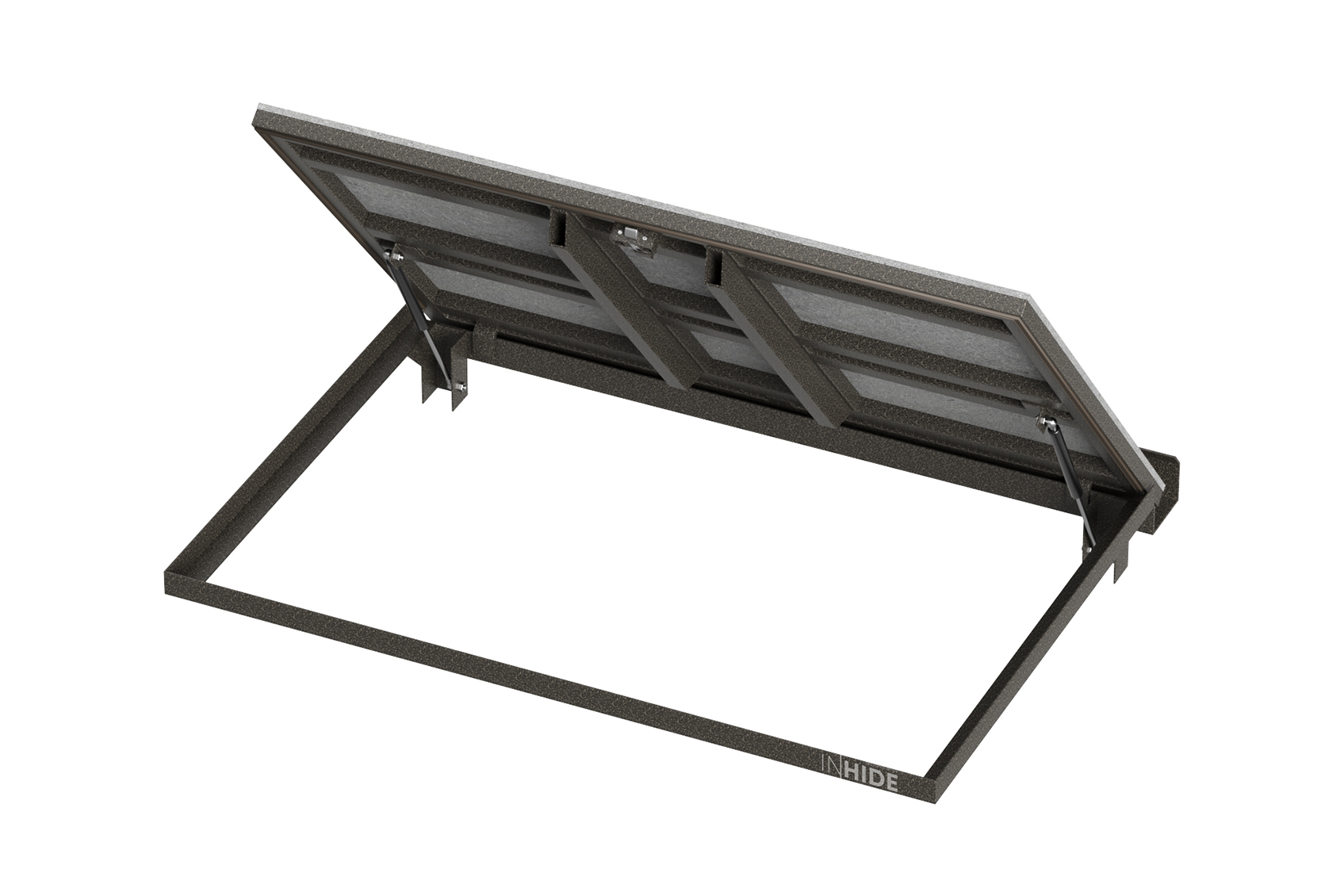

PROST — ПОСИЛЕНИЙ ЛЮК У ПІДЛОГУ ПІД ПЛИТКУ З ГАЗОВИМИ АМОРТИЗАТОРАМИ

Важливі рекомендації перед монтажем

Увага! Монтаж підлогового люка PROST допускається виключно в горизонтальній площині.

Увага! Стандартна комплектація люка не передбачає наявності монтажних отворів та кріпильних елементів.

Увага! До завершення робіт з облицювання підлоги заборонено експлуатувати люк із встановленими газовими амортизаторами.

Перед початком монтажу необхідно переконатися, що газові пружини демонтовані. Виробник постачає люки PROST із від’єднаними амортизаторами, які упаковані окремо та розміщені всередині конструкції. Встановлення газових пружин виконується лише після завершення облицювальних робіт.

Підготуйте монтажний отвір у бетонному або дерев’яному перекритті правильної геометричної форми з кутами 90°. Отвір повинен бути прямокутним або квадратним та відповідати розмірам люка.

Рекомендована товщина міжповерхового перекриття становить не менше 200 мм. Якщо товщина основи менша, необхідно передбачити додаткові елементи кріплення для забезпечення надійної фіксації конструкції.

До моменту встановлення прихованого підлогового люка PROST не рекомендується виконувати фінішне укладання плитки, керамограніту або іншого декоративного покриття.

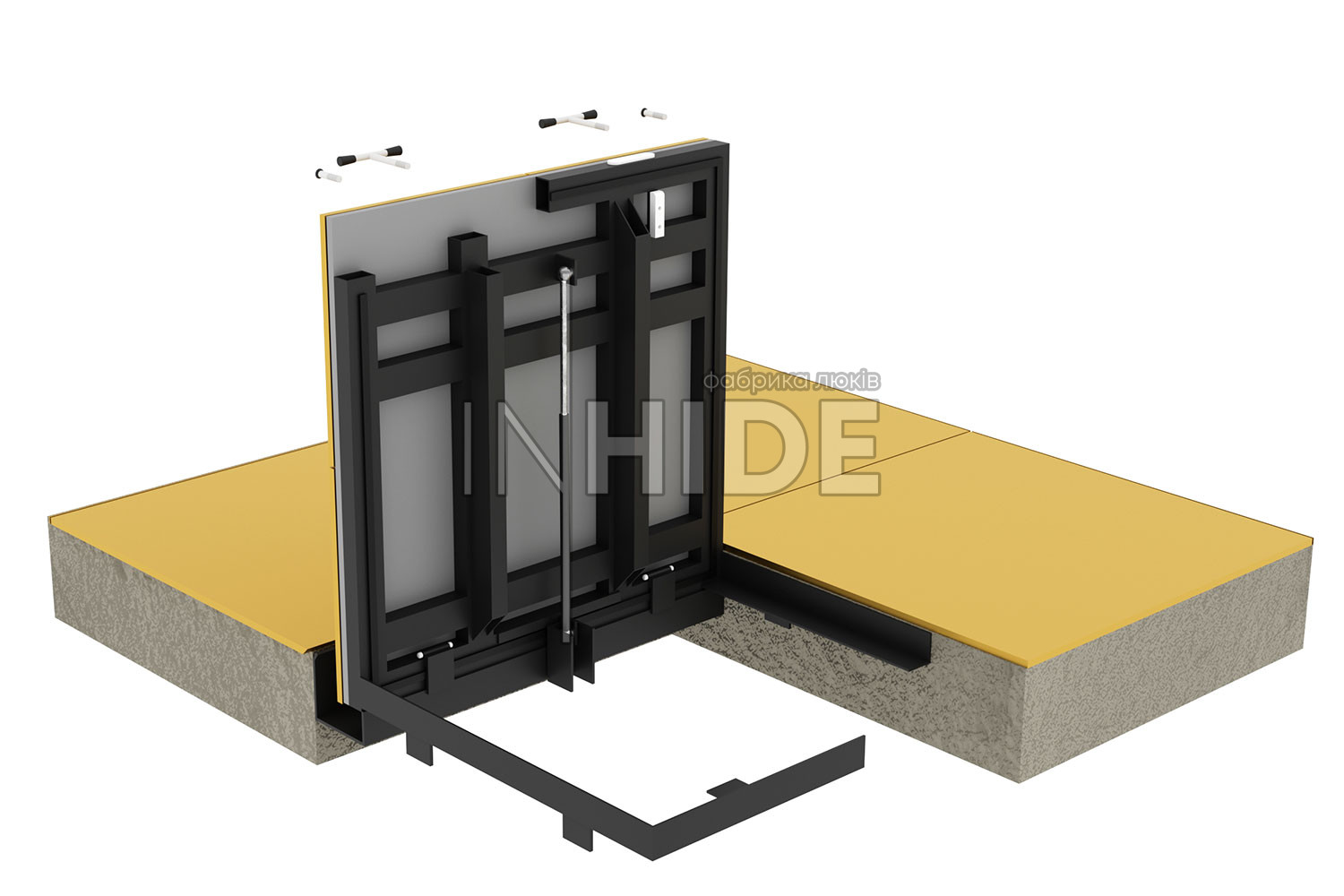

Люк PROST монтується безпосередньо всередину підготовленого отвору бетонного або дерев’яного перекриття.

Визначте монтажний рівень таким чином, щоб після встановлення верхня площина кришки знаходилася врівень із поверхнею чорнової підлоги. Для компенсації облицювального шару рекомендується опустити монтажний рівень на 1–2 мм нижче розрахункової позначки та нанести відповідні мітки по периметру отвору.

Для монтажу необхідно підготувати сталеві опорні кутники, які не входять до стандартного комплекту поставки:

• для передньої та бокових сторін рами — не менше трьох кутників розміром 40×40×3 мм;
• для сторони розташування петлевого механізму — не менше трьох кутників розміром 50×50×4 мм.

Кутники закріплюються до стінок монтажного отвору таким чином, щоб утворити опорну полицю на рівні монтажної лінії. Фіксація може виконуватись анкерами, арматурою, зварюванням до металевого каркаса або іншим надійним способом.

Після підготовки опор встановіть люк на сформовані полиці та закріпіть раму саморізами з потайною головкою. Тримачі газових амортизаторів монтуються окремо до стінок отвору.

Під час монтажу необхідно контролювати правильність геометрії конструкції. Рама повинна бути встановлена без перекосів і знаходитися в одній площині з чорновою підлогою.

Монтажний зазор між рамою люка та перекриттям заповнюється цементним розчином або іншим матеріалом, що забезпечує надійну фіксацію та герметизацію.

Монтаж при використанні системи теплої підлоги

Якщо в зоні встановлення передбачена електрична тепла підлога, замість сталевих кутників рекомендується використовувати металеві анкери довжиною від 60 до 100 мм та діаметром від 6 до 10 мм.

Крок розташування анкерів повинен становити 200–300 мм, а в зоні петель — не більше 200 мм. Тип і розмір анкерів підбираються залежно від габаритів люка та ваги облицювального покриття.

3.

Після завершення монтажу рами можна переходити до облицювання кришки люка.

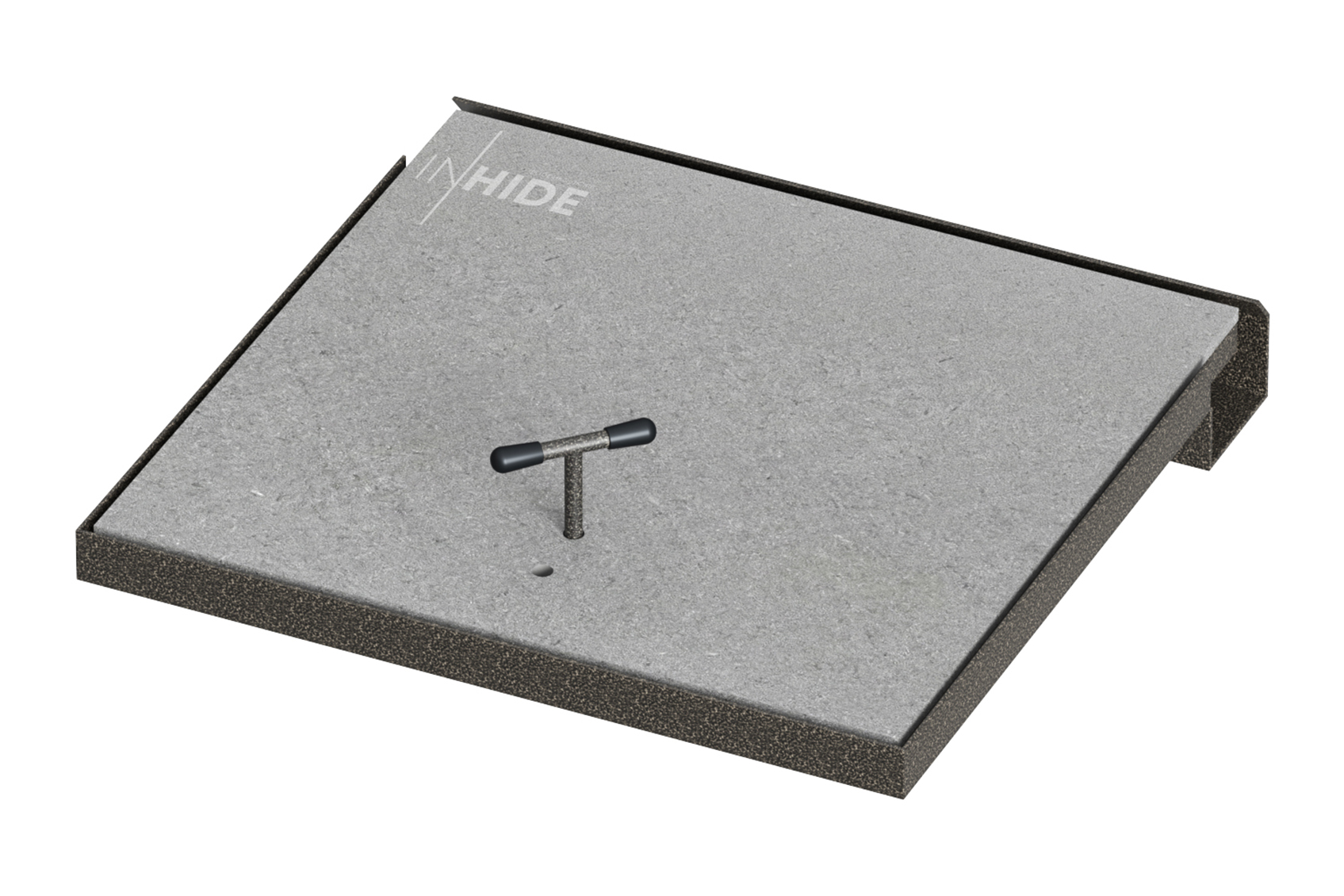

У декоративному покритті необхідно передбачити технологічні отвори для замка та, за потреби, для підйомної ручки.

На поверхню вологостійкого ГВЛ нанесіть плитковий клей відповідно до рекомендацій виробника, після чого виконайте укладання облицювального матеріалу.

При монтажі плитки або керамограніту необхідно дотримуватися таких вимог:

• з трьох сторін люка плитка може виступати за межі кришки не більше ніж на 5 мм;
• зі сторони петлевого механізму виступ облицювання не допускається.

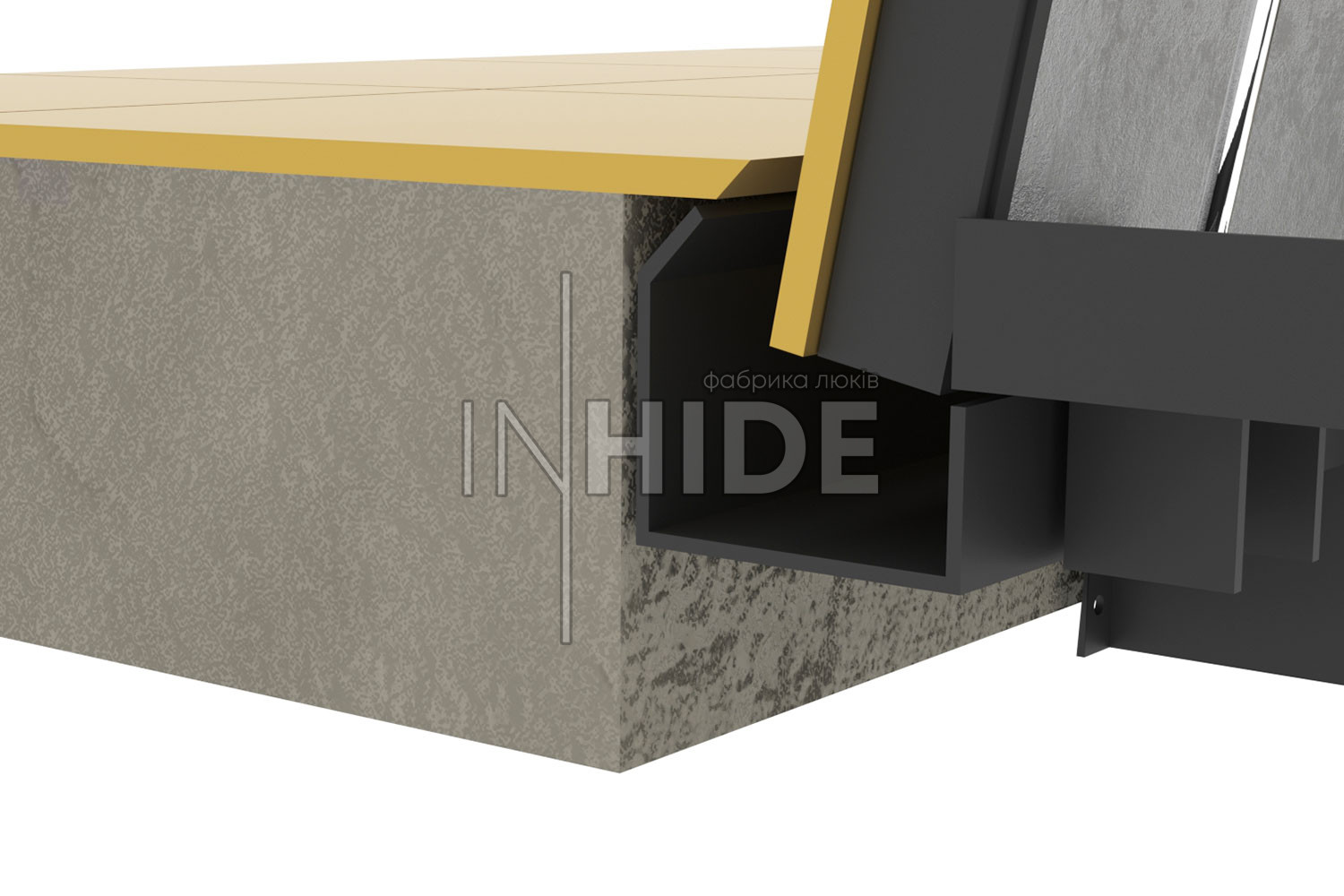

Для отримання мінімального шва в зоні петлі рекомендується виконати внутрішню підрізку плитки під кутом 60°. Це дозволяє сформувати акуратний технологічний шов шириною близько 2 мм та забезпечити безперешкодне відкривання люка.

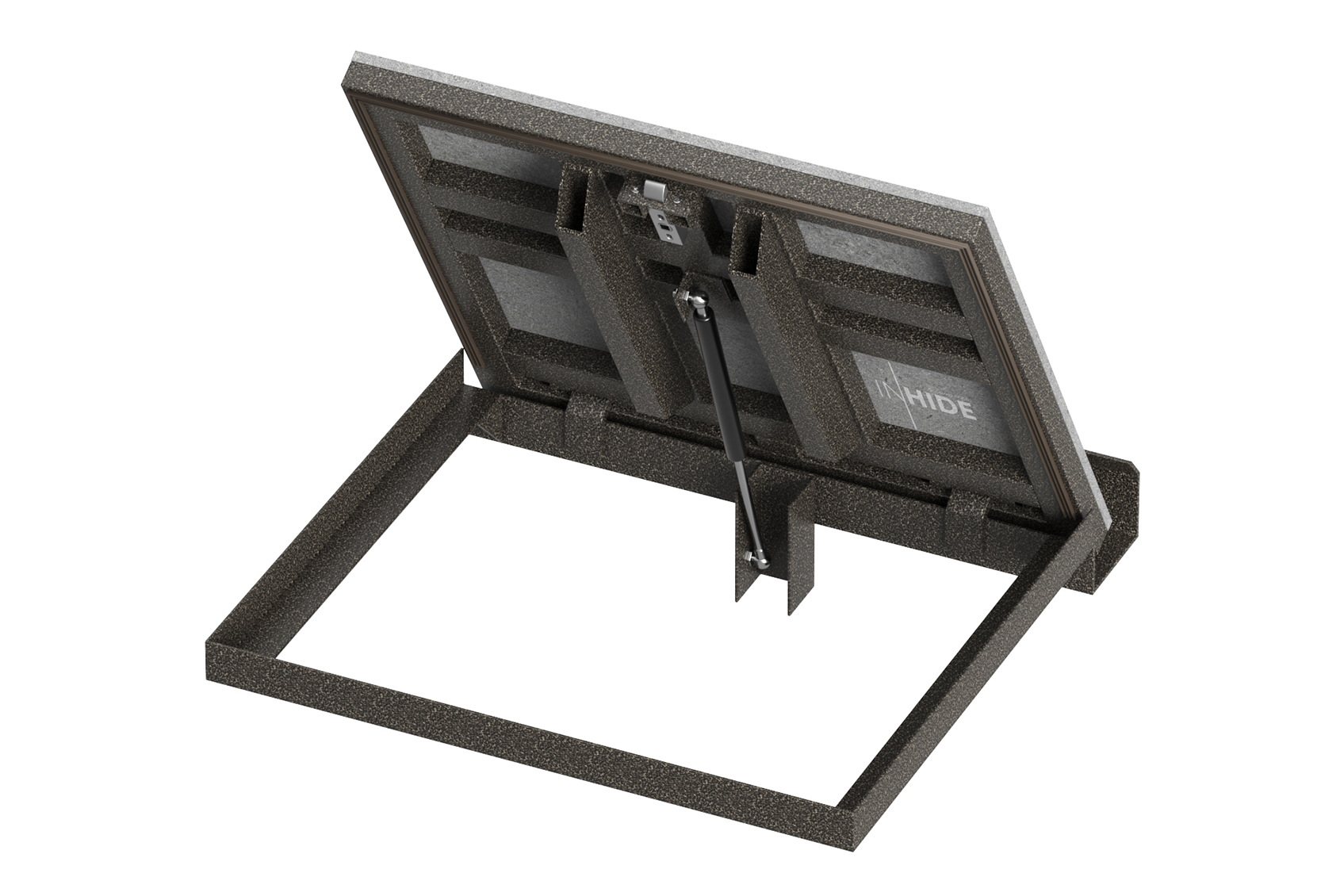

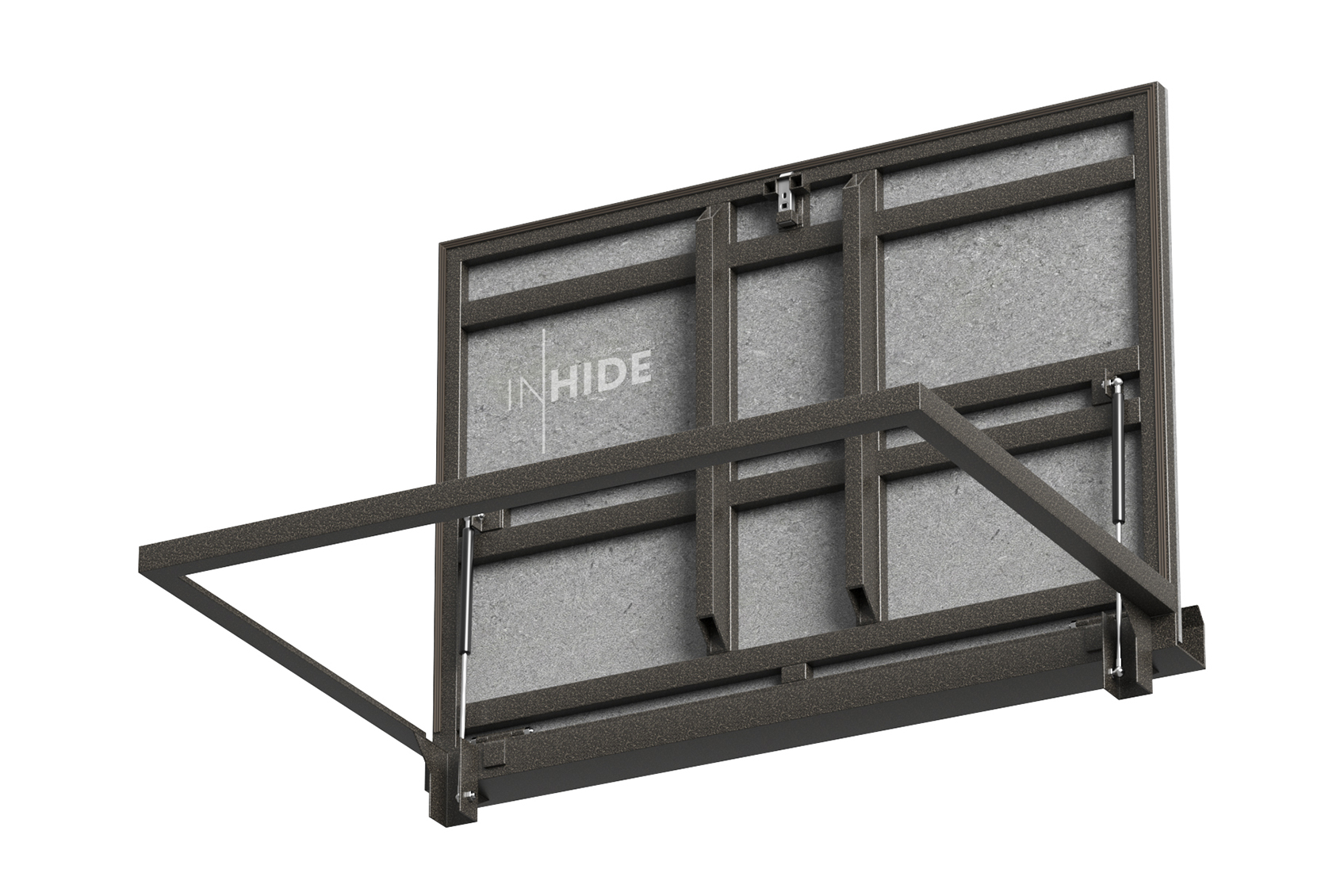

Після завершення облицювання відкрийте кришку під кутом 90° та встановіть газові амортизатори штоком донизу.

Протягом наступних 72 годин після укладання облицювання не рекомендується піддавати люк навантаженням.

Важливі правила експлуатації

Перед кожним закриванням перевіряйте відсутність сторонніх предметів на рамі та правильність розташування ущільнювача.

Газові амортизатори необхідно захищати від ударів, забруднення, агресивних речовин та механічних пошкоджень штока.

Під час експлуатації слід уникати потрапляння води, пилу та бруду в зону петлевого механізму. За потреби допускається періодичне змащення рухомих елементів для забезпечення плавної роботи конструкції.

Для максимально прихованого монтажу рекомендується виконувати розкладку плитки таким чином, щоб міжплиткові шви проходили по контуру люка. Це дозволяє зробити ревізійний люк практично непомітним на поверхні підлоги.

4. Зберігання та транспортування

• Транспортування люка PROST допускається лише в захисному дерев’яному каркасі.
• При перевезенні відкритим транспортом виробник не несе відповідальності за пошкодження виробу.
• Упаковка повинна бути надійно закріплена для запобігання зміщенню під час транспортування.
• Забороняється скидати виріб або допускати ударні навантаження.
• Зберігати люк необхідно виключно в сухих приміщеннях при температурі від +5°C до +55°C та відносній вологості не більше 70%.
• Не допускається зберігання ближче ніж 2 метри до джерел відкритого тепла.
• Заборонено пряме потрапляння води на конструкцію.

Заходи безпеки

Не залишайте дітей без нагляду поблизу відкритого люка. Конструкція має значну вагу та містить металеві елементи, які можуть спричинити травмування при необережному користуванні.

Під час закривання кришки переконайтеся, що в зоні руху конструкції відсутні люди, домашні тварини або сторонні предмети.
