INOX — герметичний підлоговий люк для зовнішнього використання зі знімним лотком під облицювання плиткою, бруківкою або натуральним каменем.
Модель найчастіше застосовується на проїздах, парковках і територіях із рухом транспорту, де покриття виконується з бруківки або тротуарної плитки.
Немає в наявності
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис

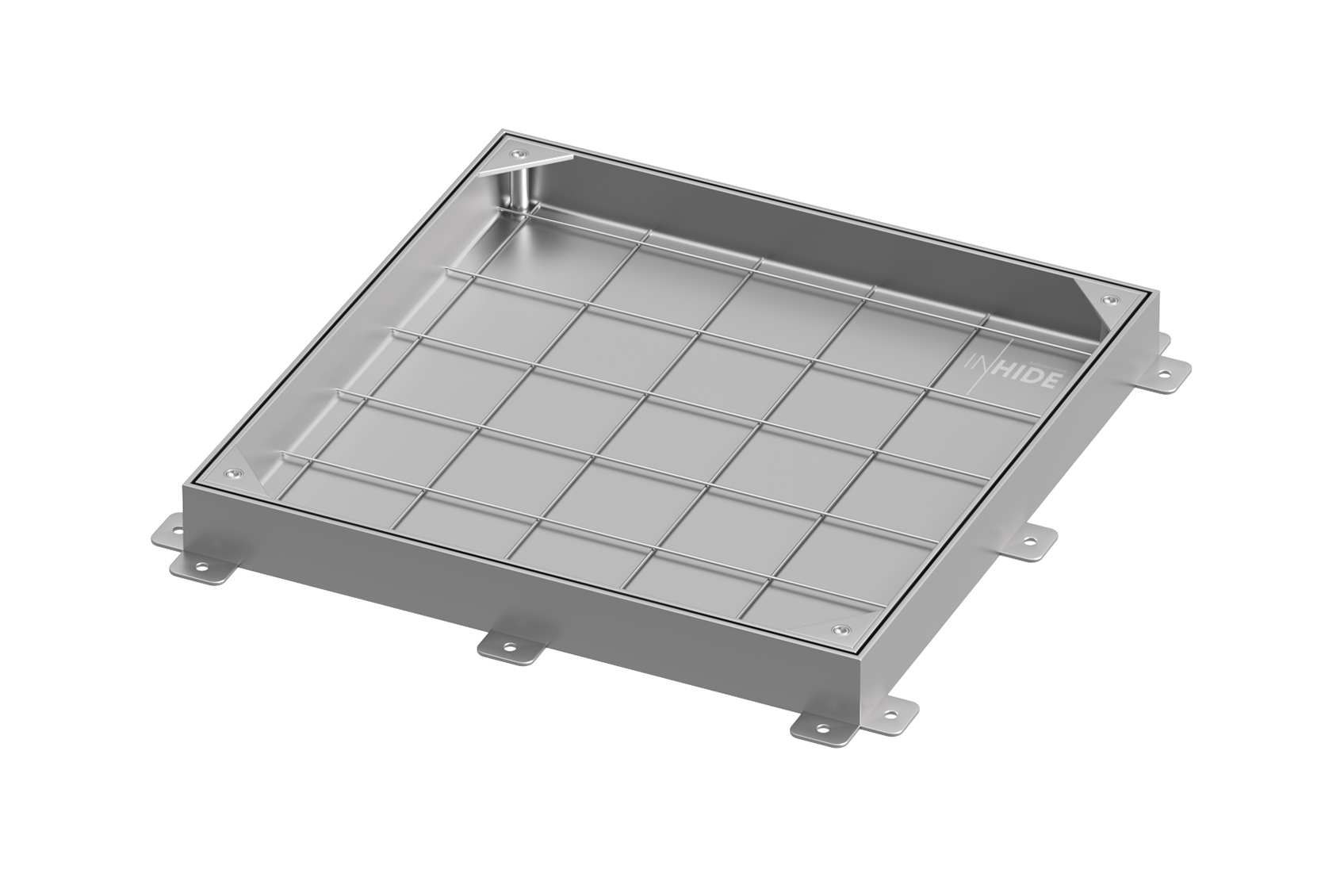

INOX — це професійний герметичний підлоговий люк прихованого монтажу, виготовлений із нержавіючої сталі марки AISI 304, спеціально розроблений для експлуатації в умовах постійної вологості, атмосферних опадів та агресивного зовнішнього середовища. Завдяки високій корозійній стійкості матеріалу конструкція ідеально підходить для використання на відкритому повітрі, біля басейнів, фонтанів, SPA-комплексів, на терасах, у громадських просторах та на інших об’єктах, де необхідний надійний і довговічний доступ до підземних інженерних комунікацій.

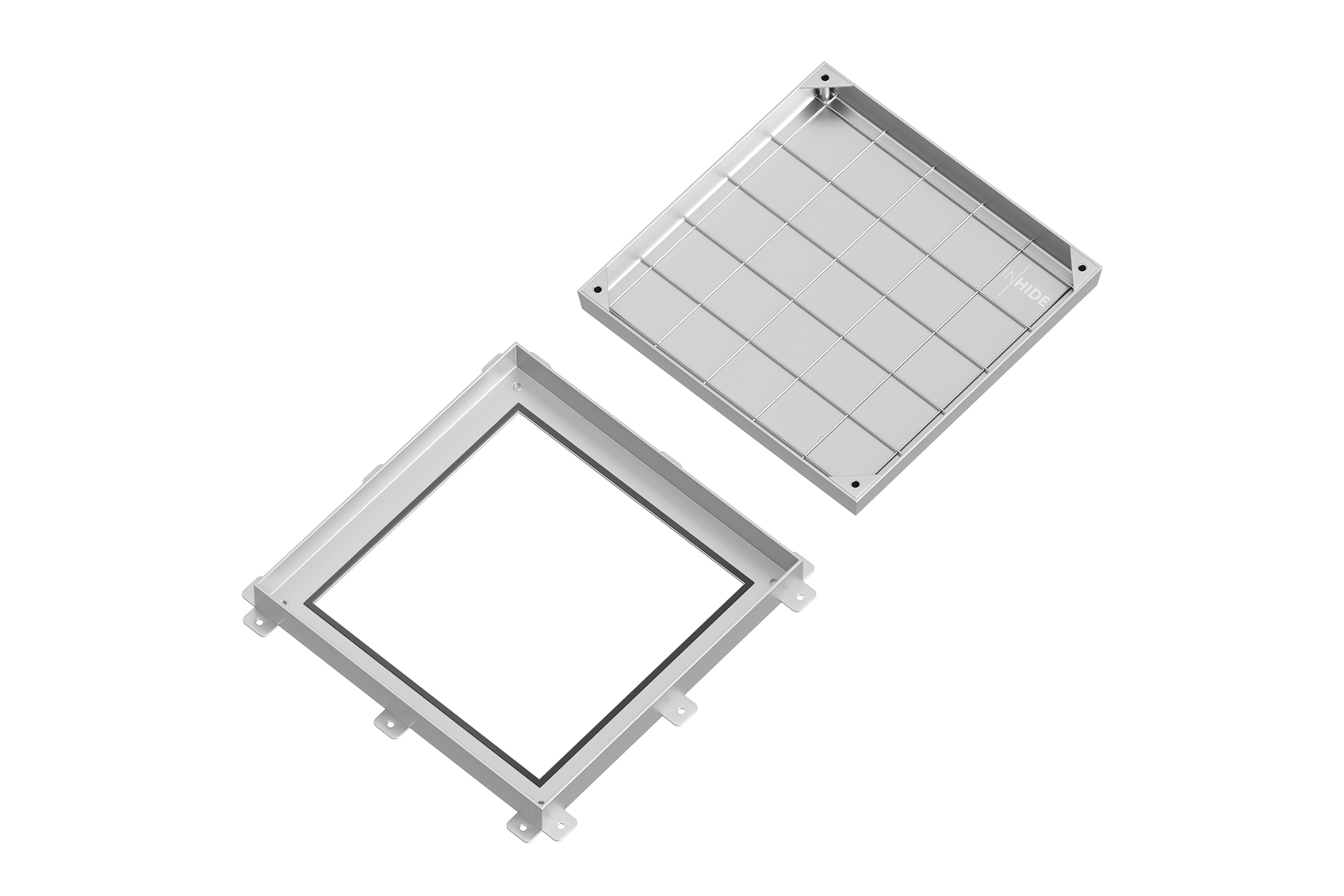

Основною особливістю моделі INOX є знімний лоток із корисною глибиною 55 мм, який заповнюється бетонною сумішшю та облицьовується тротуарною плиткою, бруківкою, керамогранітом, натуральним гранітом, мармуром або іншими твердими оздоблювальними матеріалами товщиною до 40 мм. Після завершення облицювання герметичний підлоговий люк практично повністю інтегрується в покриття, залишаючись майже непомітним.
За умови правильного монтажу та відповідного конструктивного виконання модель може відповідати класу навантаження C250 (до 25 т/м²), що дозволяє використовувати її на проїздах, парковках, територіях із рухом легкового транспорту, сервісних майданчиках, пішохідних зонах та інших об’єктах із підвищеним механічним навантаженням.
Призначення
Ревізійний люк INOX призначений для організації прихованого доступу до:
- водопровідних мереж;
- каналізаційних систем;
- електричних і телекомунікаційних комунікацій;
- технічних та інженерних колодязів;
- насосних станцій;
- дренажних систем;
- приямків басейнів;
- систем водопідготовки;
- технічних камер;
- льохів і цокольних поверхів.
Конструкція однаково ефективно застосовується у приватному, комерційному та промисловому будівництві, де потрібен герметичний ревізійний люк із максимальною стійкістю до корозії та тривалим терміном експлуатації.
Матеріали для облицювання
Знімний лоток моделі INOX призначений для облицювання матеріалами товщиною до 40 мм, серед яких:
- тротуарна плитка;
- бруківка;
- керамограніт;
- натуральний граніт;
- мармур;
- декоративний камінь;
- терасна дошка;
- інші тверді облицювальні матеріали аналогічної товщини та ваги.
Після завершення монтажу люк під бруківку або люк під плитку утворює єдину площину з навколишнім покриттям, забезпечуючи максимально прихований вигляд ревізійного отвору.
Конструкція та матеріали
Модель INOX повністю виготовляється з листової нержавіючої сталі марки AISI 304 товщиною 5 мм, яка характеризується високою стійкістю до корозії, впливу атмосферних опадів, перепадів температур, вологи та більшості агресивних середовищ.
Після виготовлення всі металеві елементи проходять хімічну пасивацію, що відновлює природний захисний оксидний шар нержавіючої сталі та значно підвищує її довговічність.
Додатково поверхня конструкції обробляється склокульковим (glass bead blasting) методом. Така технологія дозволяє отримати рівномірну матову текстуру, усуває сліди механічної обробки, очищує поверхню після зварювання та зменшує залишкові внутрішні напруження у зварних швах. Крім естетичного вигляду, склокулькова обробка підвищує корозійну стійкість виробу та покращує його експлуатаційні характеристики.
Усі зварні з’єднання виконуються методом TIG відповідно до міжнародного стандарту EN 10217-7, що гарантує високу міцність, точність геометрії та тривалий ресурс експлуатації.

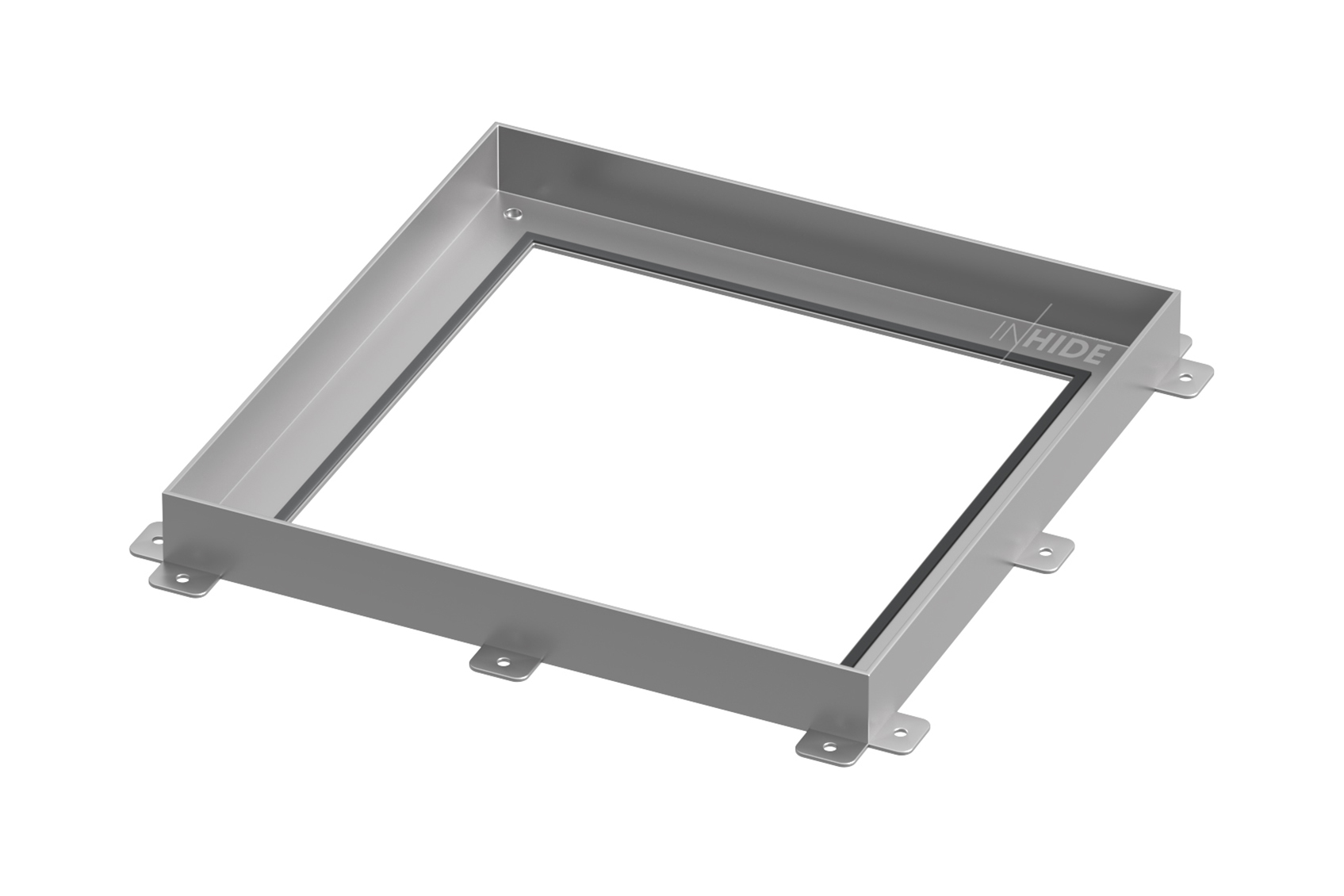

Рама виготовлена у вигляді гнутого профілю розміром 65×67×5 мм, а знімний лоток — із листової нержавіючої сталі товщиною 5 мм. Загальна висота лотка становить 60 мм, а його корисна глибина — 55 мм.
Всередині лотка встановлена армувальна сітка з нержавіючої сталі, яка забезпечує надійне армування бетонної суміші та рівномірний розподіл навантаження по всій площі виробу.

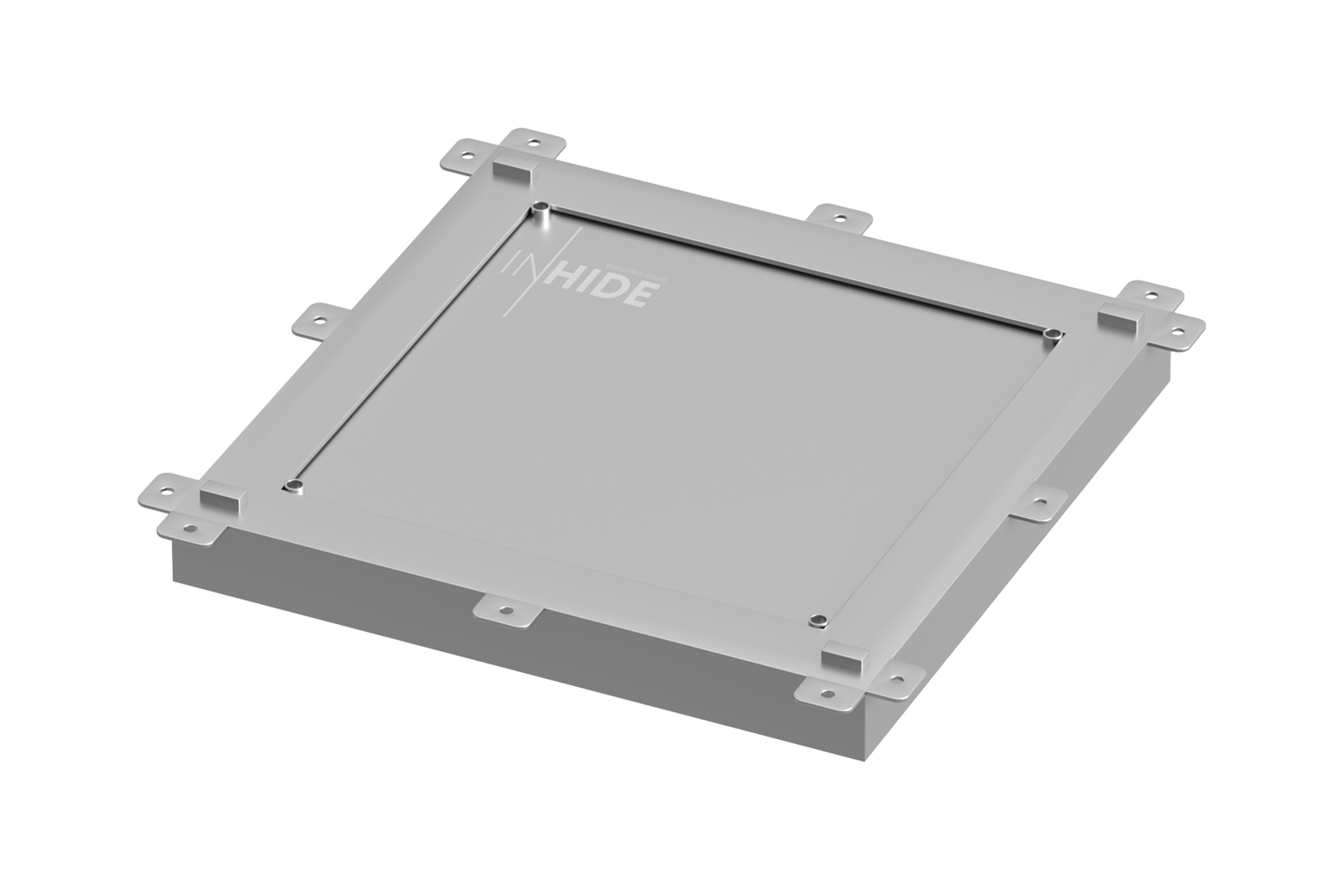

У нижній частині рами передбачені монтажні пластини для анкерного кріплення з подальшим бетонуванням конструкції.
Герметичність
Однією з ключових переваг моделі INOX є високий рівень герметичності.
По всьому периметру рами встановлено еластичний гумовий ущільнювач, який ефективно захищає внутрішній простір від проникнення атмосферної води, пилу, бруду та сторонніх запахів.
Остаточне ущільнення забезпечується чотирма стягувальними болтами, які рівномірно притискають лоток до рами по всьому периметру конструкції.
Для максимальної довговічності всі різьбові елементи виготовлені з нержавіючої сталі AISI 304 та встановлені у плаваючі посадкові місця, що гарантує легке відкривання навіть після багаторічної експлуатації в умовах підвищеної вологості.
Система відкривання
Конструкція INOX передбачає ручне відкривання без використання газових амортизаторів або механічних підіймальних пристроїв.
Для відкривання необхідно:
- відкрутити чотири стягувальні болти;

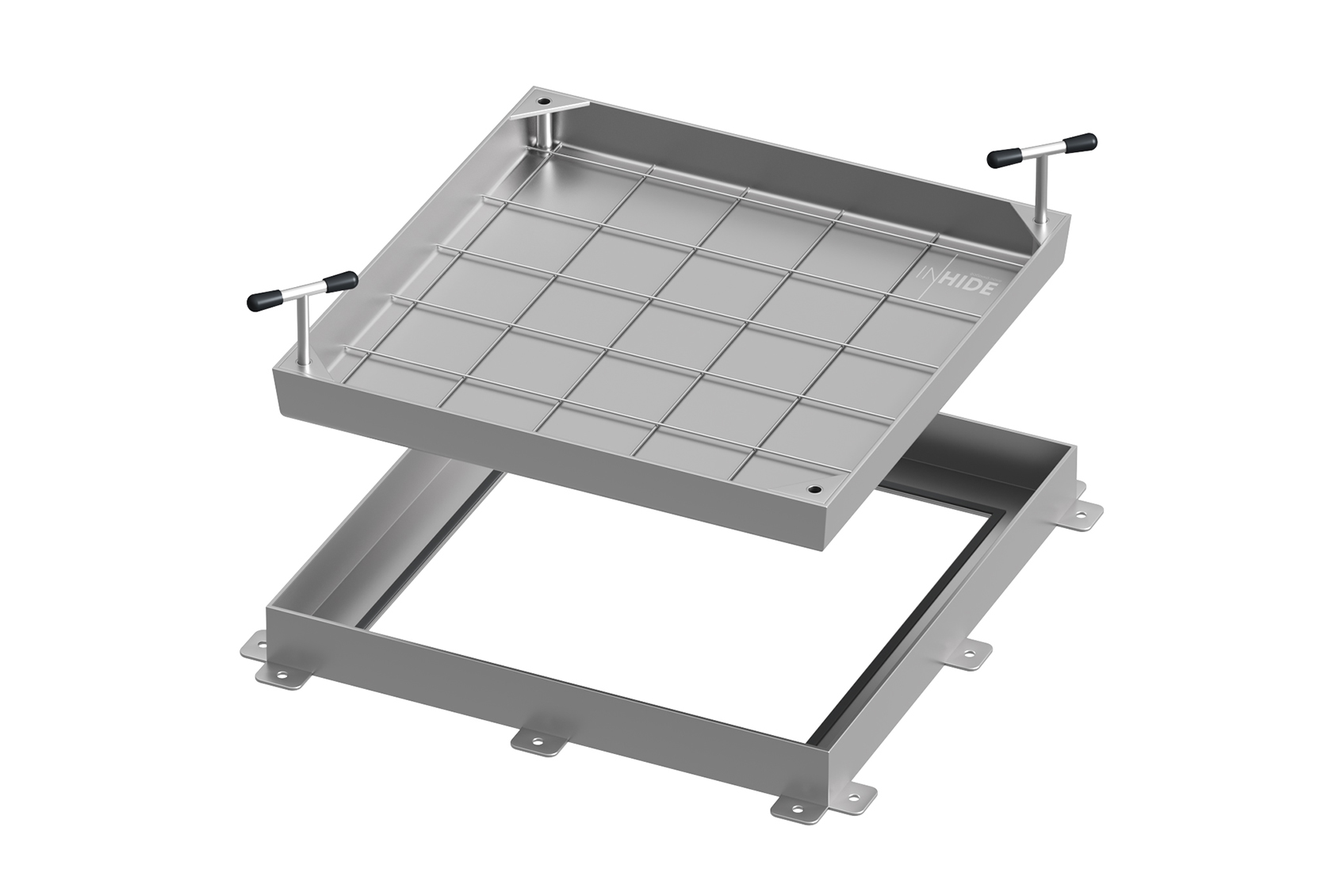

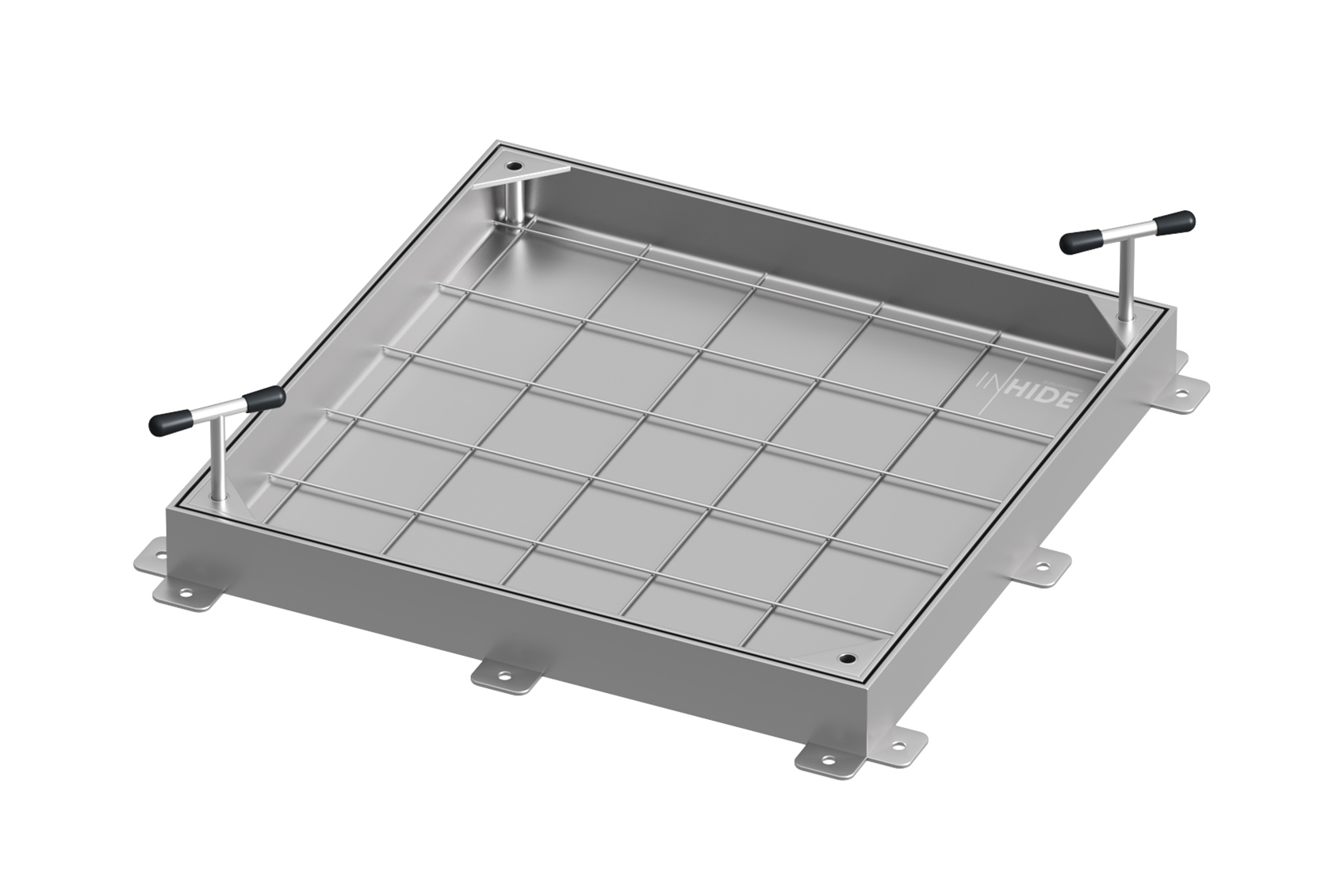

- вкрутити дві підіймальні ручки, що входять до комплекту;
- акуратно підняти знімний лоток вертикально вгору.
Закривання здійснюється у зворотній послідовності. Для великогабаритних моделей за потреби конструкція може комплектуватися чотирма підіймальними ручками, що значно полегшує демонтаж лотка та робить його експлуатацію більш комфортною.
INOX від INHIDE — це професійний герметичний підлоговий люк із нержавіючої сталі AISI 304, який поєднує максимальну корозійну стійкість, герметичність, високу несучу здатність і можливість повністю інтегрувати ревізійний отвір у покриття з плитки, бруківки або натурального каменю. Він стане оптимальним рішенням для об’єктів, де висуваються найвищі вимоги до довговічності, надійності та естетики.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний вибір габаритних розмірів герметичного підлогового люка INOX є одним із ключових етапів проєктування, оскільки саме від нього залежить якість монтажу, надійність фіксації конструкції, довговічність експлуатації та бездоганна інтеграція люка в покриття. Грамотно підібрані розміри забезпечують правильний розподіл навантаження на бетонну основу, зручний доступ до інженерних комунікацій і максимально прихований зовнішній вигляд після завершення облицювальних робіт.
Якщо габарити люка не залежать від формату облицювального матеріалу, компанія INHIDE рекомендує проєктувати конструкцію таким чином, щоб її зовнішні розміри перевищували монтажний отвір на 130 мм по довжині та ширині. Такий технологічний запас забезпечує достатню площу для бетонування несучої рами, формує міцний армований пояс навколо конструкції та гарантує рівномірне сприйняття експлуатаційних навантажень. Завдяки цьому люк зберігає стабільність і геометрію навіть за умов інтенсивної експлуатації.
Якщо герметичний підлоговий люк INOX підбирається під конкретний облицювальний матеріал, рекомендується попередньо виконати його розкладку. Для цього необхідно точно визначити розміри плитки, керамограніту, бруківки, натурального каменю або іншого матеріалу, що буде розміщений у лотку, обов’язково врахувавши ширину міжплиткових швів. До отриманих розмірів слід додати по 30 мм з кожної сторони. Саме ці значення будуть рекомендованими габаритами конструкції.
Такий підхід дозволяє максимально точно інтегрувати люк у загальне покриття, уникнути зайвого підрізання облицювального матеріалу, зберегти правильну геометрію рисунка та створити ефект повністю прихованого монтажу, коли контур ревізійного отвору практично непомітний.
Особливу увагу необхідно приділити бетонній основі навколо конструкції. Для забезпечення проєктної міцності та довговічності виробу навколо рами необхідно виконати бетонування шириною не менше 150 мм з кожного боку. Такий армований бетонний пояс забезпечує жорстку фіксацію люка, рівномірно розподіляє вертикальні навантаження та запобігає появі деформацій навіть при багаторічній експлуатації.

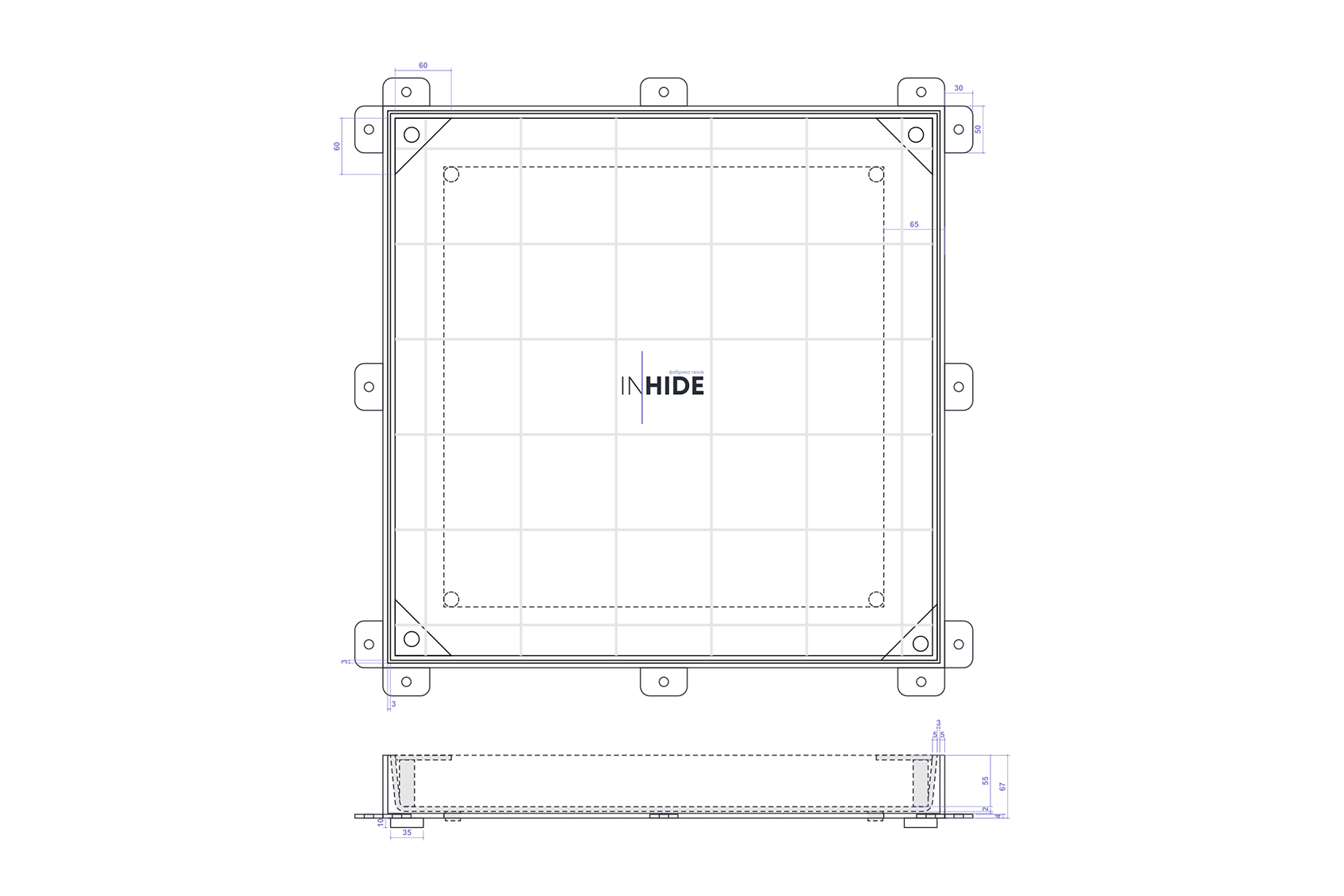

Під час проєктування монтажного отвору також необхідно враховувати конструктивні розміри виробу. Монтажна глибина конструкції по висоті рами становить 67 мм, а в зоні розташування плаваючих гайок і кріплень стягувальних болтів — 77 мм. Ці параметри слід передбачити ще до початку бетонних робіт, щоб забезпечити точне встановлення люка без додаткового доопрацювання бетонної основи.
Однією з важливих конструктивних переваг моделі INOX є те, що після встановлення світловий (корисний) отвір практично не зменшується. Усі основні вузли конструкції, включаючи ущільнювач, кріплення та елементи фіксації, розташовані поза межами внутрішнього отвору й спираються безпосередньо на бетонну основу. Завдяки цьому забезпечується максимально широкий доступ до підземних комунікацій, ревізійних колодязів, технічних камер і сервісних приміщень без втрати корисної площі.
Для отримання максимально естетичного результату компанія INHIDE рекомендує ще на стадії проєктування виконати схему розташування облицювання таким чином, щоб міжплиткові шви або шви між елементами бруківки проходили точно по контуру люка. Це дозволяє зробити герметичний підлоговий люк INOX практично невидимим у покритті, зберегти цілісність архітектурного рішення та підкреслити високу якість виконаних монтажних і оздоблювальних робіт.
Додатковою перевагою моделі є те, що вона виготовляється з нержавіючої сталі марки AISI 304, яка після виробництва проходить склокулькову обробку (Glass Bead Blasting). Така технологія формує рівномірну матову поверхню, підвищує корозійну стійкість металу, очищує зварні шви та забезпечує виробу преміальний зовнішній вигляд, що особливо важливо для експлуатації у вологому середовищі, біля басейнів, на терасах і в інших зовнішніх зонах.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Загальні вимоги
Герметичний підлоговий люк INOX призначений для монтажу виключно в монолітні або збірні бетонні перекриття. Саме бетонна основа забезпечує рівномірний розподіл навантажень, правильну роботу конструкції та її тривалий термін експлуатації навіть за інтенсивного використання.
Перед початком монтажу рекомендується перевірити відповідність розмірів монтажного отвору проєктній документації, переконатися у достатній міцності бетонної основи та відсутності дефектів, які можуть вплинути на надійність встановлення.
Завдяки тому, що модель INOX виготовлена з нержавіючої сталі марки AISI 304, яка після виробництва проходить склокулькову обробку (Glass Bead Blasting), конструкція має рівномірну матову поверхню, підвищену корозійну стійкість і чудово підходить для експлуатації на відкритому повітрі, біля басейнів, у SPA-зонах, на терасах та інших об’єктах із постійним впливом вологи.
Підготовка монтажного отвору
Монтажний отвір повинен мати правильну геометричну форму — квадратну або прямокутну — з кутами 90°. Основа має бути рівною, міцною та очищеною від пилу, залишків бетону й інших забруднень.
По всьому периметру монтажного отвору необхідно передбачити технологічний простір для бетонування несучої рами. Рекомендована ширина бетонного пояса становить 215 мм з кожного боку, із яких:
- 65 мм займає конструкція рами;
- 150 мм призначено для формування армованої бетонної основи.
Саме така схема монтажу гарантує правильну передачу навантажень, надійну фіксацію конструкції та її довговічність.
До встановлення люка не рекомендується виконувати фінішне облицювання покриття навколо монтажного отвору, оскільки це може ускладнити вирівнювання конструкції та подальше бетонування.
Монтаж і фіксація конструкції
Люк INOX встановлюється зверху на бетонне перекриття таким чином, щоб внутрішній отвір залишався повністю відкритим, а несуча рама рівномірно спиралася на бетонну основу.
Перед остаточним закріпленням необхідно перевірити горизонтальність конструкції за допомогою будівельного рівня. Рама повинна бути встановлена без перекосів та відповідати рівню майбутнього чистового покриття.
Фіксація виконується через монтажні пластини, передбачені конструкцією рами. Кріплення здійснюється анкерними болтами, які підбираються відповідно до типу бетонної основи та проєктних навантажень.
Після вирівнювання конструкції встановіть лоток у раму, затягніть усі стягувальні болти та виконайте бетонування по всьому периметру рами на повну її висоту. Бетонна суміш повинна повністю заповнити технологічний простір без утворення порожнин або повітряних кишень.
Увага! Перед бетонуванням необхідно закрити ущільнювач, різьбові отвори, декоративні поверхні та елементи кріплення від потрапляння бетонної суміші. Після затвердіння бетону очищення поверхні може бути значно ускладненим.
Підготовка лотка
Заповнення лотка дозволяється виконувати лише після повного закріплення рами та остаточного твердіння бетонної основи.
Лоток необхідно заповнити бетонною сумішшю класу С35/45 шаром не менше 15 мм. Саме така товщина бетонного шару забезпечує необхідну жорсткість конструкції та дозволяє досягти проєктної несучої здатності.
Армувальна сітка повинна розташовуватися всередині бетонного шару, не торкаючись дна лотка. Для правильного армування її рекомендується підняти приблизно на 5 мм.
Після бетонування необхідно залишити монтажну глибину, достатню для укладання облицювального матеріалу відповідно до його товщини.
Використання бетону нижчого класу або зменшення рекомендованої товщини шару може призвести до втрати міцності конструкції, деформації лотка та зниження допустимого експлуатаційного навантаження.
Облицювання
До укладання облицювання можна приступати лише після повного набору міцності бетонною сумішшю.
Плитка, бруківка, натуральний камінь або інший облицювальний матеріал укладається виключно всередину лотка із застосуванням клейових складів, рекомендованих виробником оздоблювального матеріалу.
Конструкція INOX не передбачає наклеювання облицювання поверх бортів лотка або рами. Недотримання цієї вимоги може призвести до утворення тріщин, відколів, порушення герметичності та ускладнення демонтажу лотка.
Для максимально прихованого вигляду рекомендується ще на стадії проєктування виконати розкладку плитки або бруківки так, щоб міжплиткові шви проходили точно по контуру люка. Це дозволить максимально інтегрувати ревізійний отвір у покриття.
Після завершення монтажу не рекомендується ходити по люку або піддавати його транспортним навантаженням щонайменше 72 години, поки бетонна суміш і клеї повністю не досягнуть необхідної міцності.
Транспортування та зберігання
Перевезення моделі INOX допускається виключно у спеціальному захисному дерев’яному каркасі, який запобігає механічним пошкодженням і деформації виробу.
Під час транспортування упаковка повинна бути надійно зафіксована у транспортному засобі. Забороняється скидати виріб, переміщувати його волоком або піддавати ударним навантаженням.
Зберігати конструкцію дозволяється в закритих приміщеннях або під навісом при температурі від –30 °C до +60 °C. Завдяки використанню нержавіючої сталі AISI 304 зі склокульковою обробкою виріб має високу стійкість до атмосферних впливів і не потребує додаткового антикорозійного захисту.
Рекомендації з експлуатації та безпеки
Перед кожним закриванням необхідно перевіряти чистоту посадкової поверхні рами та ущільнювача. На поверхнях не повинно залишатися піску, залишків бетону, камінців, будівельного сміття чи інших сторонніх предметів, які можуть порушити герметичність конструкції.
Рекомендується періодично очищати ущільнювач і різьбові елементи від забруднень, що дозволить зберегти легкість відкривання та надійну герметизацію протягом усього терміну експлуатації.
Не залишайте люк відкритим без нагляду. Якщо конструкція використовується під час виконання монтажних або сервісних робіт, місце відкритого отвору необхідно обов’язково огородити сигнальною стрічкою або тимчасовою захисною огорожею.
Особливу увагу слід приділяти безпеці дітей і сторонніх осіб. Відкритий люк є джерелом підвищеної небезпеки, тому доступ до нього повинен бути обмежений до повного завершення робіт.
Дотримання наведених рекомендацій забезпечить правильний монтаж, максимальну герметичність, довговічність конструкції та безвідмовну експлуатацію герметичного підлогового люка INOX протягом багатьох років навіть у найскладніших умовах експлуатації.
