HARD — герметичний підлоговий люк для вулиці зі знімним лотком під облицювання плиткою або бруківкою. Цей люк найчастіше обирають для проїзної частини вулиці та облицювання бруківкою
Цю модель найчастіше обирають для встановлення на проїзних ділянках із подальшим облицюванням бруківкою.
Немає в наявності
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
HARD — це професійний герметичний підлоговий люк прихованого монтажу, спеціально розроблений для організації безпечного та довговічного доступу до підземних інженерних комунікацій. Завдяки знімному лотку конструкція дозволяє виконувати облицювання покриттям підлоги, тому після монтажу прихований підлоговий люк практично повністю зливається з навколишньою поверхнею та залишається майже непомітним.
Основною особливістю моделі HARD є глибокий лоток із корисною глибиною 55 мм, який заповнюється бетонною сумішшю та облицьовується тротуарною плиткою, бруківкою, керамогранітом, натуральним каменем або іншими твердими матеріалами товщиною до 40 мм. Саме тому модель чудово підходить як люк під бруківку або люк під плитку для зовнішніх покриттів.
За умови правильного монтажу та відповідного конструктивного виконання люк може відповідати класу навантаження C250 (до 25 т/м²), що дозволяє використовувати його на територіях із рухом легкового транспорту, у сервісних зонах, громадських просторах та інших об’єктах із підвищеним експлуатаційним навантаженням.
Призначення
Ревізійний люк HARD призначений для облаштування прихованого доступу до:
- водопровідних мереж;
- каналізаційних систем;
- електричних і телекомунікаційних комунікацій;
- інженерних колодязів;
- насосних станцій;
- дренажних систем;
- приямків басейнів;
- систем водопідготовки;
- технічних камер;
- льохів, цокольних і технічних приміщень.
Конструкція однаково ефективно застосовується на приватних, комерційних, промислових та громадських об’єктах, де необхідний герметичний ревізійний люк із високою міцністю та довговічністю.
Матеріали для облицювання
Знімний лоток моделі HARD призначений для облицювання матеріалами товщиною до 40 мм, серед яких:
- тротуарна плитка;
- бруківка;
- керамограніт;
- натуральний граніт;
- мармур;
- декоративний камінь;
- терасна дошка;
- інші тверді облицювальні матеріали аналогічної товщини та ваги.
Після завершення монтажу підлоговий люк під плитку або бруківку стає практично непомітним, зберігаючи єдину площину покриття.
Конструкція та матеріали
Модель HARD виготовляється з електрозварної холоднокатаної конструкційної сталі відповідно до міжнародного стандарту ISO 630:1995. Для виробництва використовується листова сталь товщиною 5 мм, що забезпечує конструкції високу жорсткість, стійкість до деформацій та тривалий ресурс експлуатації.
Перед фарбуванням усі сталеві елементи проходять повний цикл антикорозійної підготовки, включаючи фосфатування, після чого покриваються поліефірною порошковою фарбою. Таке покриття ефективно захищає метал від корозії, атмосферної вологи, механічних пошкоджень та агресивного зовнішнього середовища.
Усі зварні шви виконуються відповідно до міжнародного стандарту DIN EN ISO 5817, що гарантує високу міцність і довговічність конструкції.

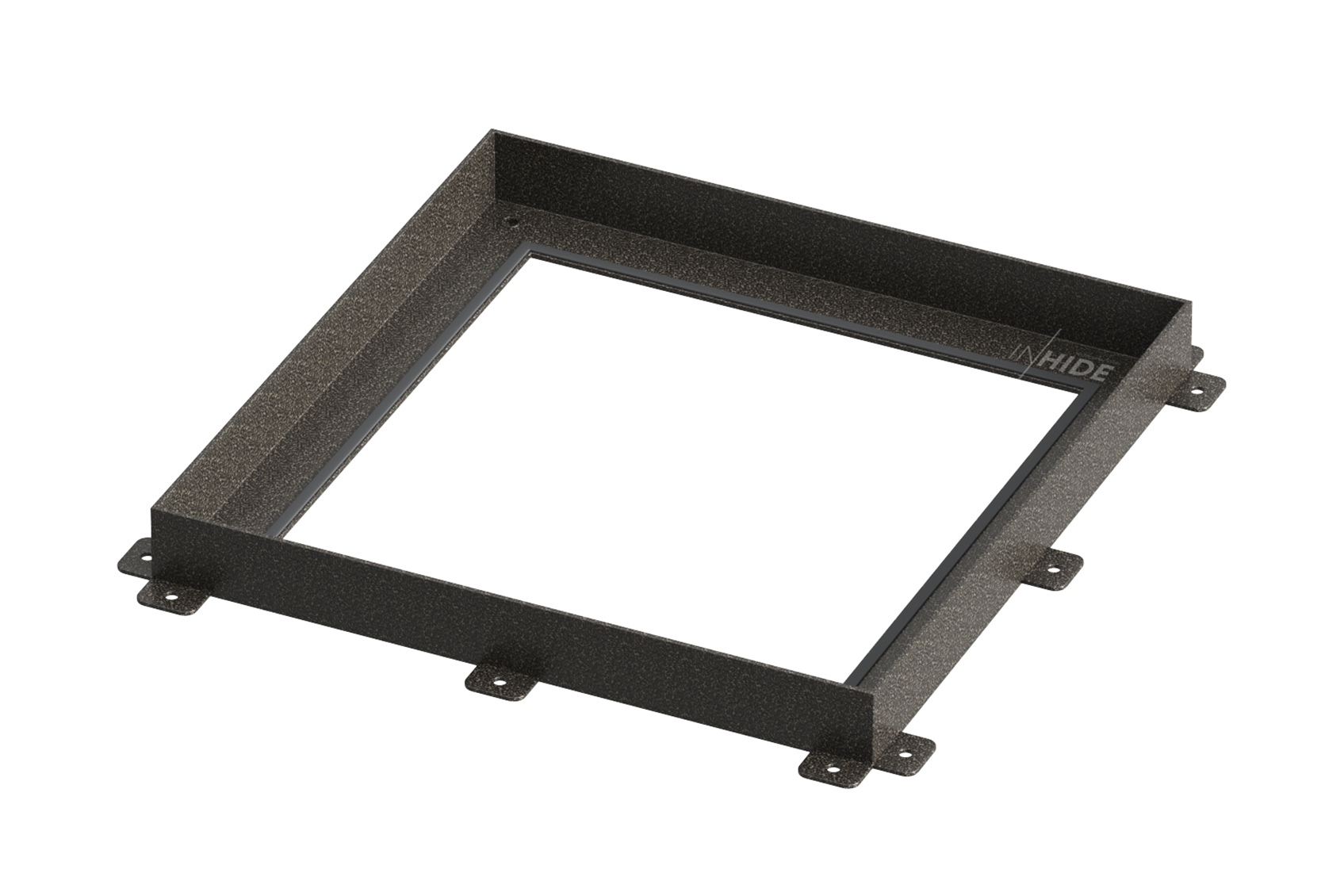

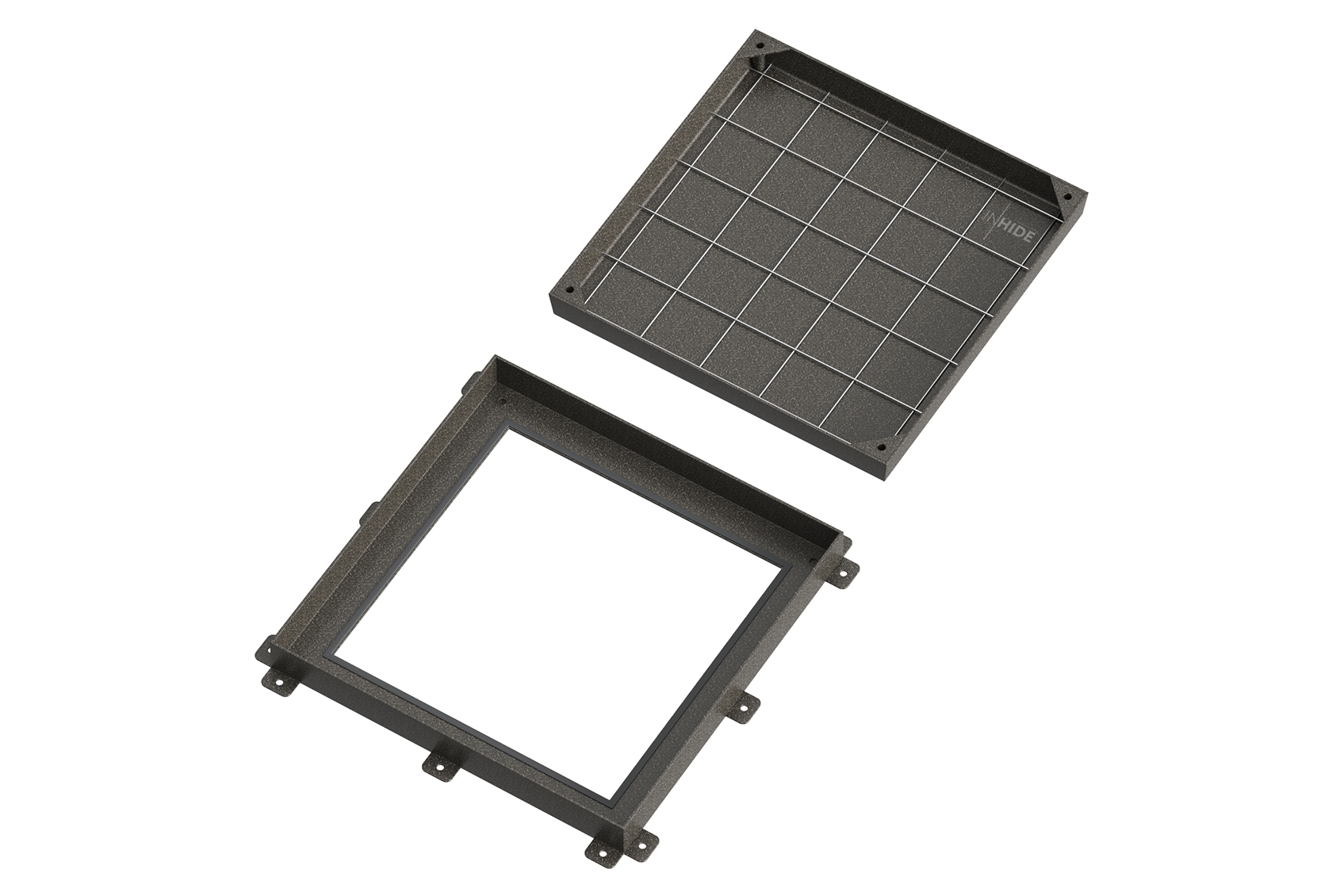

Рама виготовлена із гнутого сталевого профілю 65×67×5 мм, а знімний лоток — із листової сталі товщиною 5 мм із загальною висотою 60 мм та корисною глибиною 55 мм.

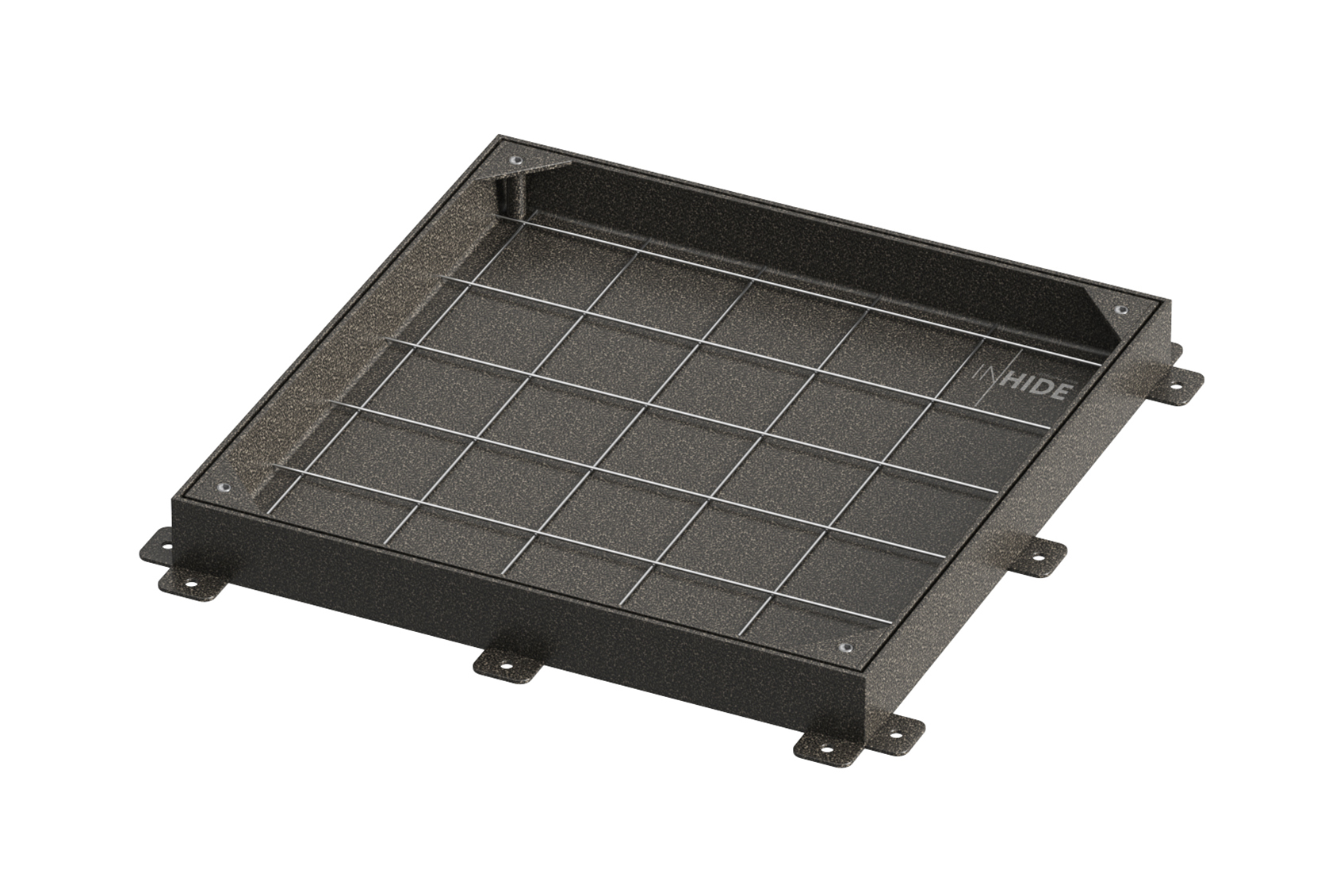

Всередині лотка встановлена оцинкована армувальна сітка, яка забезпечує надійне зчеплення бетонної суміші та рівномірний розподіл навантаження по всій площі виробу.

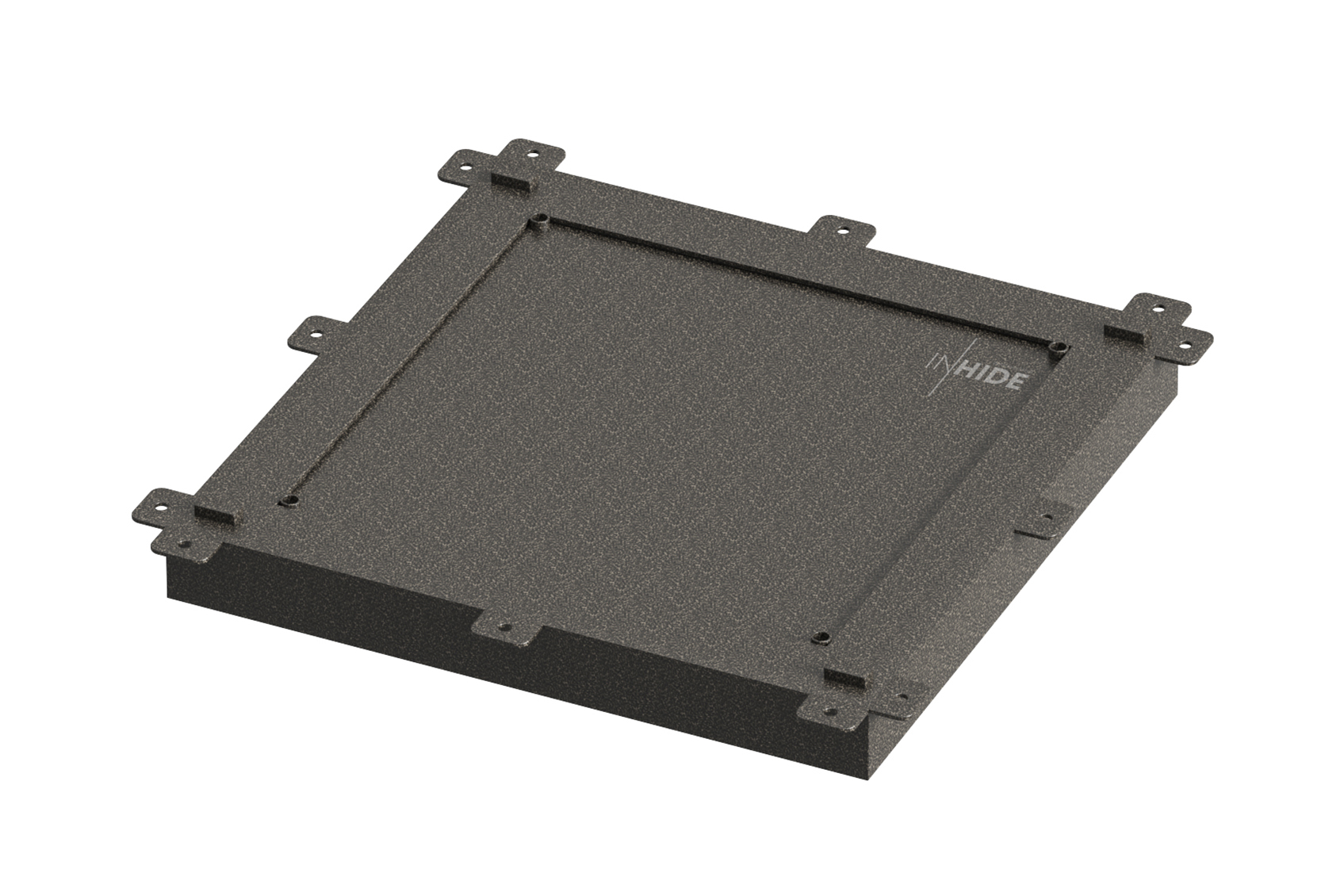

У нижній частині рами передбачені монтажні пластини для анкерного кріплення з подальшим бетонуванням конструкції.
Герметичність
Однією з головних переваг моделі HARD є високий рівень герметичності.
По всьому периметру рами встановлено еластичний гумовий ущільнювач, який запобігає проникненню води, пилу, бруду та сторонніх запахів усередину конструкції.
Додаткове притискання лотка до рами здійснюється чотирма стягувальними болтами, що забезпечують рівномірне ущільнення по всьому периметру.
Для підвищення довговічності різьбові елементи виконані з нержавіючої сталі та встановлені у плаваючі посадкові місця, що гарантує легке відкривання навіть після багаторічної експлуатації.
Система відкривання
Герметичний підлоговий люк HARD відкривається вручну без використання газових амортизаторів.
Для відкривання необхідно:
- відкрутити чотири стягувальні болти;

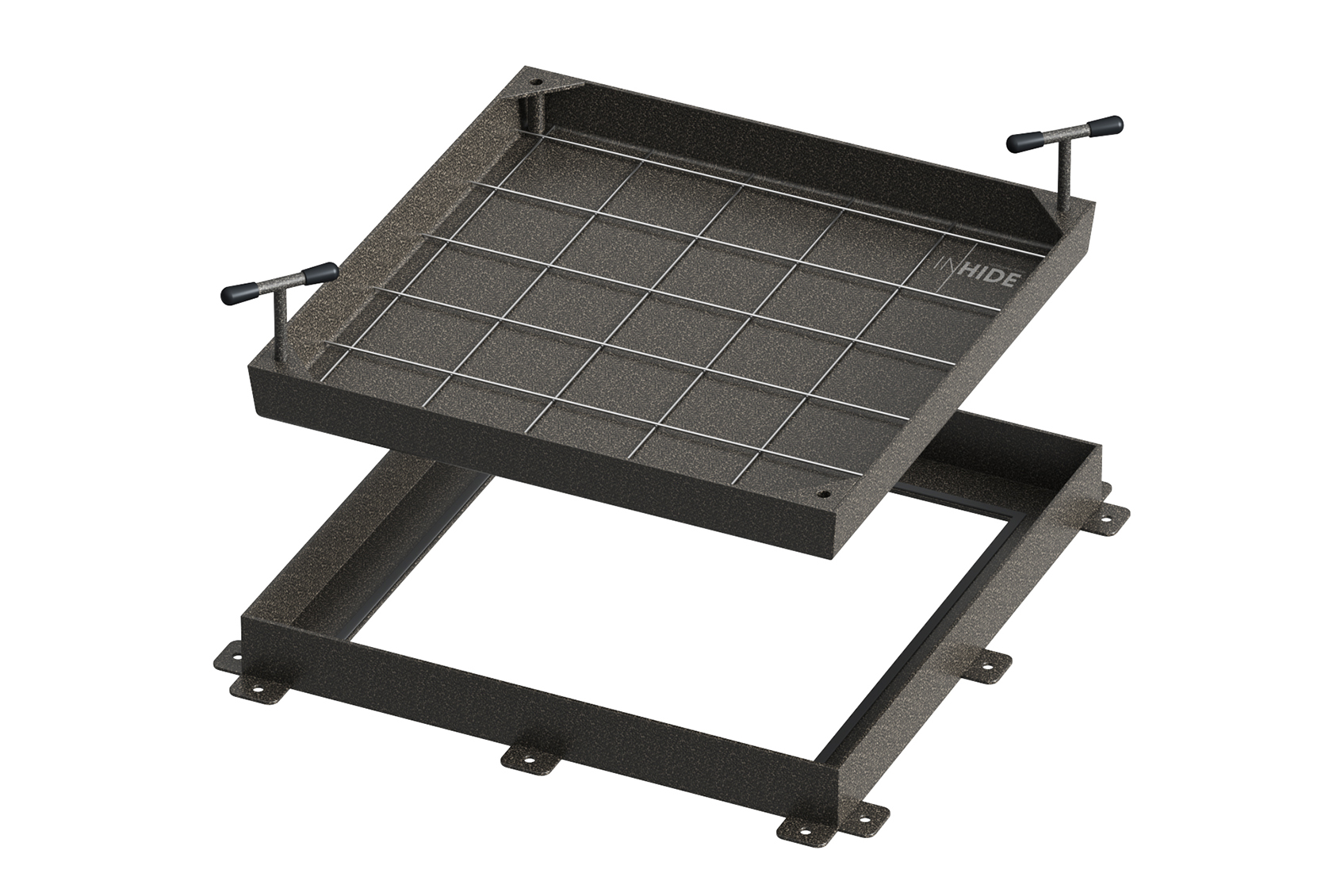

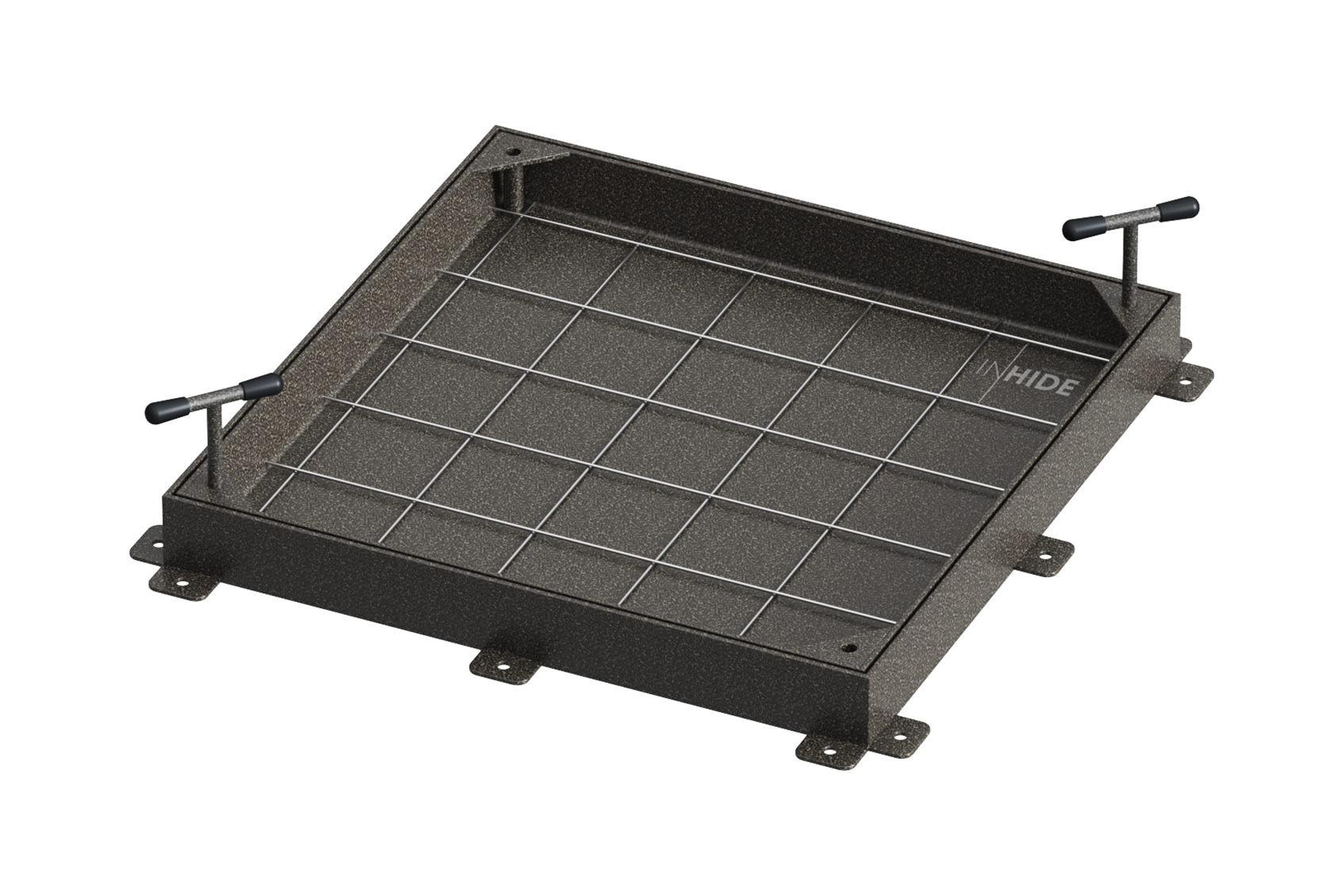

- вкрутити дві підіймальні ручки, що входять до комплекту;
- підняти знімний лоток вертикально вгору.
Закривання виконується у зворотній послідовності. За потреби конструкція може комплектуватися чотирма підіймальними ручками, що значно полегшує демонтаж великогабаритних моделей.

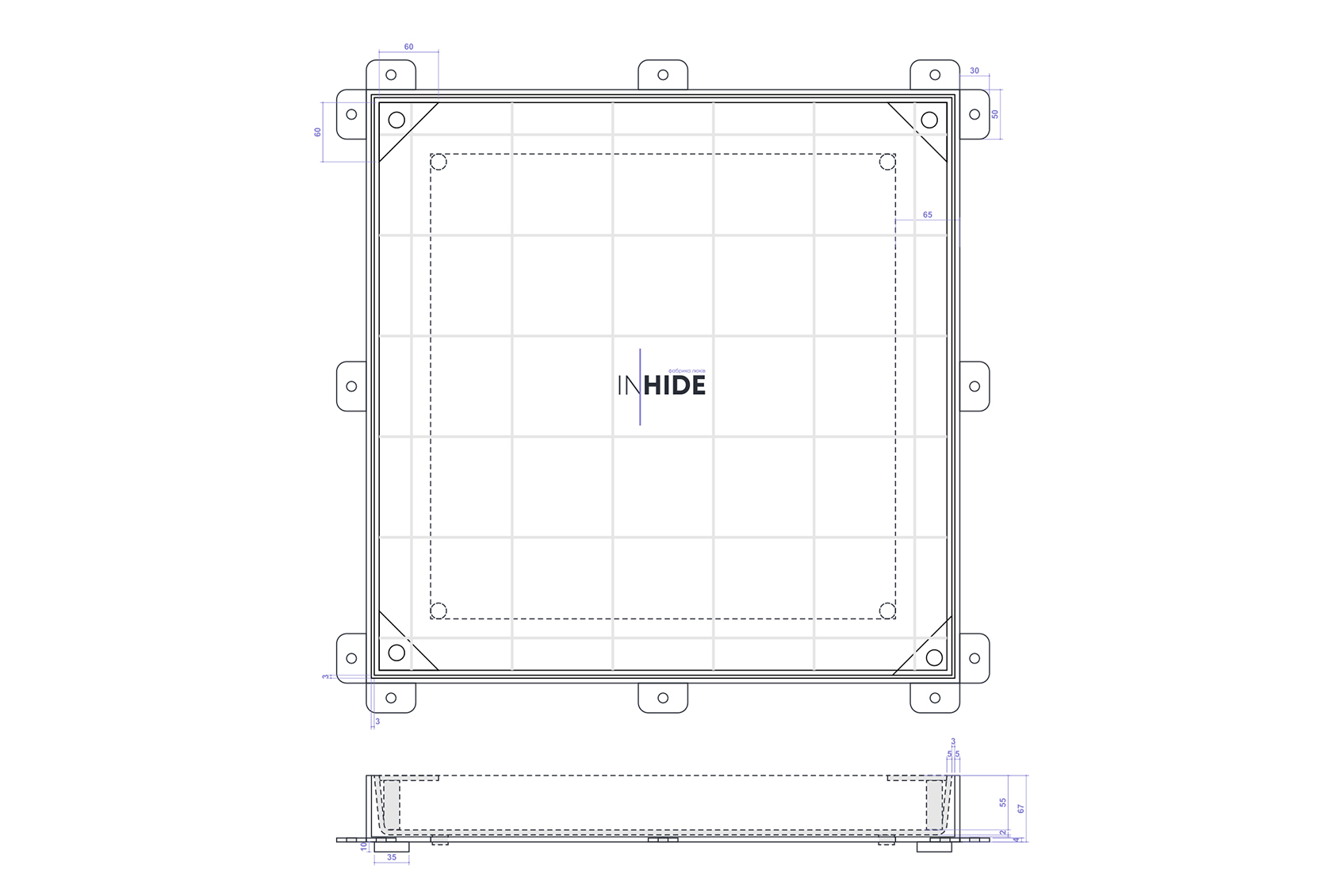

ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний підбір габаритних розмірів люка HARD є одним із найважливіших етапів проєктування, адже саме від цього залежить зручність монтажу, міцність бетонної основи, бездоганний зовнішній вигляд покриття та комфортна експлуатація конструкції протягом багатьох років.
Якщо розміри люка не прив’язуються до формату облицювального матеріалу, компанія INHIDE рекомендує підбирати конструкцію таким чином, щоб її зовнішні габарити були на 130 мм більшими за монтажний отвір по ширині та довжині. Такий запас необхідний для правильного розміщення несучої рами, створення достатньої площі бетонної основи та рівномірного розподілу навантаження по всьому периметру конструкції. Саме це забезпечує стабільність люка навіть при інтенсивній експлуатації та запобігає можливим деформаціям бетонного перекриття.
Якщо герметичний підлоговий люк підбирається під конкретний облицювальний матеріал, рекомендується спочатку виконати детальну розкладку покриття. Для цього необхідно точно виміряти довжину та ширину плитки, керамограніту, бруківки або іншого матеріалу, який буде розміщений усередині лотка, обов’язково врахувавши товщину міжплиткових швів. До отриманих розмірів необхідно додати по 30 мм з кожного боку, після чого отримане значення і буде рекомендованим габаритним розміром люка.
Такий спосіб розрахунку дозволяє максимально точно інтегрувати люк у покриття, уникнути зайвого підрізання облицювального матеріалу та досягти ефекту прихованого монтажу, коли контур люка практично непомітний після завершення облицювальних робіт.
Особливу увагу необхідно приділити бетонній основі навколо конструкції. Для забезпечення необхідної жорсткості та проєктної несучої здатності під час монтажу навколо рами необхідно виконати бетонування шириною не менше 150 мм з кожної із чотирьох сторін. Така бетонна зона забезпечує надійну фіксацію конструкції, правильне сприйняття вертикальних навантажень і значно підвищує довговічність виробу навіть за складних умов експлуатації.
Під час проєктування монтажного отвору також необхідно врахувати конструктивні параметри люка. Загальна монтажна глибина конструкції по висоті рами становить 67 мм, а в зоні розташування плаваючих гайок і кріплень стягувальних болтів — 77 мм. Ці розміри необхідно враховувати ще до початку бетонних робіт, щоб забезпечити правильне встановлення виробу без додаткового доопрацювання основи.
Однією з важливих переваг моделі HARD є те, що після встановлення конструкції світловий (корисний) отвір практично не зменшується. Усі основні елементи кріплення, ущільнення та монтажні вузли розташовані за межами внутрішнього простору люка та спираються безпосередньо на бетонну основу. Завдяки цьому користувач отримує максимально можливий доступ до інженерних комунікацій, технічних камер або ревізійних колодязів без втрати корисної площі отвору.
Для досягнення найкращого естетичного результату компанія INHIDE рекомендує ще на етапі проєктування виконати схему розташування плитки або бруківки таким чином, щоб міжплиткові шви проходили по контуру люка. Це дозволить зробити прихований підлоговий люк максимально непомітним, забезпечить цілісність покриття та підкреслить якість виконаних оздоблювальних робіт.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Загальні вимоги
Підлоговий люк HARD призначений виключно для монтажу в бетонні перекриття або монолітні бетонні конструкції. Такий спосіб встановлення забезпечує правильний розподіл навантаження, високу міцність конструкції та її тривалу безвідмовну експлуатацію. Перед початком монтажних робіт рекомендується перевірити відповідність монтажного отвору проєктним розмірам, а також переконатися у достатній міцності бетонної основи.
Підготовка монтажного отвору
Монтажний отвір повинен мати правильну геометричну форму — квадратну або прямокутну — з кутами 90°. Рівність поверхонь і точність розмірів безпосередньо впливають на герметичність конструкції та правильність її роботи після встановлення.
По всьому периметру монтажного отвору необхідно залишити технологічний простір для бетонування рами. Рекомендована ширина бетонного пояса становить 215 мм з кожного боку, з яких 65 мм займає конструкція рами, а ще 150 мм призначені для формування міцної бетонної основи. Саме така схема монтажу забезпечує надійну фіксацію виробу та дозволяє конструкції працювати під проєктними навантаженнями.
До моменту встановлення люка не рекомендується виконувати укладання фінішного покриття навколо монтажного отвору. Це дозволить безперешкодно вирівняти конструкцію, виконати бетонування та уникнути пошкодження облицювання.
Встановлення та фіксація конструкції
Люк HARD встановлюється зверху на бетонне перекриття таким чином, щоб внутрішній отвір залишався повністю відкритим і не перекривався елементами рами.
Перед остаточним закріпленням необхідно перевірити горизонтальність конструкції за допомогою будівельного рівня. Рама повинна бути встановлена без перекосів і відповідати рівню майбутнього чистового покриття.
Фіксація конструкції здійснюється через монтажні пластини, розташовані по периметру рами. Кріплення виконується анкерними болтами відповідного діаметра та довжини залежно від типу бетонної основи.
Для додаткового захисту металу від впливу вологи рекомендується обробити поверхню рами, що контактує з бетоном, антикорозійним складом, ґрунтом, бітумною мастикою або іншим захисним покриттям.
Після вирівнювання конструкції встановіть лоток у раму, затягніть усі стягувальні болти та виконайте бетонування по всьому периметру рами на повну її висоту. Бетонний розчин повинен рівномірно заповнити весь технологічний простір без утворення порожнин.
Важливо! Перед початком бетонування необхідно захистити декоративні поверхні, ущільнювач, різьбові отвори та заглушки від потрапляння бетонної суміші. Після її затвердіння очищення поверхонь може бути складним і призвести до пошкодження покриття.
Підготовка лотка
Заповнення лотка допускається лише після повного закріплення рами та остаточного затвердіння бетонної основи.
Після встановлення лотка у закрите положення необхідно виконати його заповнення бетонною сумішшю класу С35/45 шаром не менше 15 мм. Саме така товщина забезпечує необхідну міцність конструкції та дозволяє досягти розрахункового класу навантаження.
Армувальна сітка повинна бути розташована всередині бетонного шару і не торкатися дна лотка. Для цього її необхідно підняти приблизно на 5 мм, забезпечивши правильне армування бетонної заливки.
Після заповнення лотка необхідно залишити достатню монтажну глибину для укладання облицювального матеріалу відповідно до його товщини.
Недотримання рекомендованої товщини бетонного шару або використання бетонної суміші нижчого класу може призвести до втрати несучої здатності конструкції, деформації лотка та неможливості забезпечити клас навантаження C250.
Облицювання
До укладання облицювального матеріалу можна приступати лише після повного набору міцності бетонною сумішшю.
Облицювання виконується виключно всередині лотка із застосуванням клейових сумішей, рекомендованих виробником плитки, бруківки або іншого оздоблювального матеріалу.
Конструкція HARD не передбачає наклеювання облицювання поверх бортів лотка або рами. Таке рішення може призвести до утворення тріщин, сколів, ускладнити демонтаж лотка та порушити герметичність конструкції.
Для отримання максимально прихованого вигляду рекомендується ще на стадії проєктування виконати розкладку плитки або бруківки таким чином, щоб міжплиткові шви проходили точно по контуру люка. Це дозволить зробити ревізійний отвір практично непомітним після завершення монтажу.
Після закінчення облицювальних робіт не рекомендується ходити по люку або піддавати його транспортним навантаженням протягом щонайменше 72 годин, доки бетон і клейові суміші повністю не наберуть проєктної міцності.
Умови транспортування та зберігання
Перевезення люка допускається лише у спеціальному захисному дерев’яному каркасі, який запобігає деформації конструкції та механічним пошкодженням під час транспортування.
Під час перевезення упаковка повинна бути надійно закріплена в транспортному засобі, щоб виключити її зміщення, падіння або удари. Забороняється скидати виріб або переміщувати його волоком.
Зберігати люк дозволяється як у закритих приміщеннях, так і під навісом при температурі від –30 °C до +60 °C. Відносна вологість повітря не обмежується за умови відсутності тривалого контакту конструкції з агресивними хімічними середовищами.
Рекомендації з експлуатації та безпеки
Перед кожним закриванням люка необхідно перевіряти чистоту посадкової поверхні рами. На ущільнювачі, рамі або лотку не повинно бути залишків бетону, піску, будівельного сміття чи інших сторонніх предметів, які можуть вплинути на герметичність конструкції.
Не залишайте відкритий люк без нагляду. Відкрита конструкція становить потенційну небезпеку для людей та тварин.
Якщо люк залишається відкритим під час виконання робіт, місце монтажу необхідно обов’язково огородити сигнальною стрічкою або тимчасовою захисною огорожею для запобігання випадковому падінню людей у монтажний отвір.
Особливу увагу необхідно приділяти безпеці дітей. Не допускайте їх перебування поблизу відкритої конструкції без нагляду дорослих. Підлоговий люк має значну вагу та металеві елементи, тому необережне поводження з ним може стати причиною серйозних травм.
Дотримання наведених рекомендацій забезпечить правильний монтаж, герметичність, максимальний термін служби та надійну експлуатацію підлогового люка HARD протягом багатьох років.
