GRANIT — прихований підлоговий люк із нержавіючої сталі для каналізаційних та інженерних колодязів.
Цю модель найчастіше обирають для облаштування надійного прихованого доступу до каналізаційних, оглядових та інженерних колодязів.
Від 45 999 грн
Немає в наявності
Від 45 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
GRANIT® — це посилений промисловий люк у підлогу прихованого монтажу зі знімним лотком, розроблений для експлуатації на вулиці, у промислових зонах та на об’єктах із підвищеними вимогами до міцності й корозійної стійкості. Конструкція виготовляється з нержавіючої сталі та проходить спеціальну антикорозійну обробку методом хімічної пасивації. Це значно підвищує стійкість металу до атмосферної вологи, агресивного зовнішнього середовища, масел, пального та окремих хімічних розчинів.
Основне призначення – облаштування надійного та максимально непомітного доступу до каналізаційних і оглядових колодязів. Завдяки високій несучій здатності, глибокому лотку та можливості інтеграції в навколишнє покриття модель оптимально підходить для промислової, комерційної та міської інфраструктури.
Сфера застосування
GRANIT® може використовуватися для організації прихованого ревізійного доступу до:
- каналізаційних колодязів;
- оглядових та ревізійних колодязів;
- водопровідних мереж;
- дренажних систем;
- підземних інженерних комунікацій;
- електричних кабельних трас;
- телекомунікаційних мереж;
- колодязів для збору та відведення води;
- технічних камер і приямків;
- обладнання басейнів та систем водопідготовки;
- технічних зон біля штучних водойм;
- цокольних та підземних технічних приміщень.
Конструкція може встановлюватися як на відкритих територіях, так і в підлогах приміщень із підвищеною вологістю. Це робить люк універсальним рішенням для приватних, громадських, комерційних та промислових об’єктів.
Лоток під облицювання
Однією з головних конструктивних переваг люка є масивний знімний лоток, який після монтажу заповнюється бетонною сумішшю та дозволяє інтегрувати люк у навколишню поверхню.
Для фінішного облицювання можуть використовуватися тверді матеріали товщиною до 40 мм, зокрема:
- тротуарна плитка;
- бруківка;
- керамограніт;
- натуральний граніт;
- мармур;
- інші види натурального каменю;
- декоративний камінь;
- терасна дошка;
- інші матеріали з відповідними характеристиками міцності та ваги.
Після правильного підбору та укладання облицювання прихований люк під плитку або бруківку візуально інтегрується в загальну площину покриття. Зовні залишається лише мінімальний технологічний контур між рамою та лотком.
Конструкція

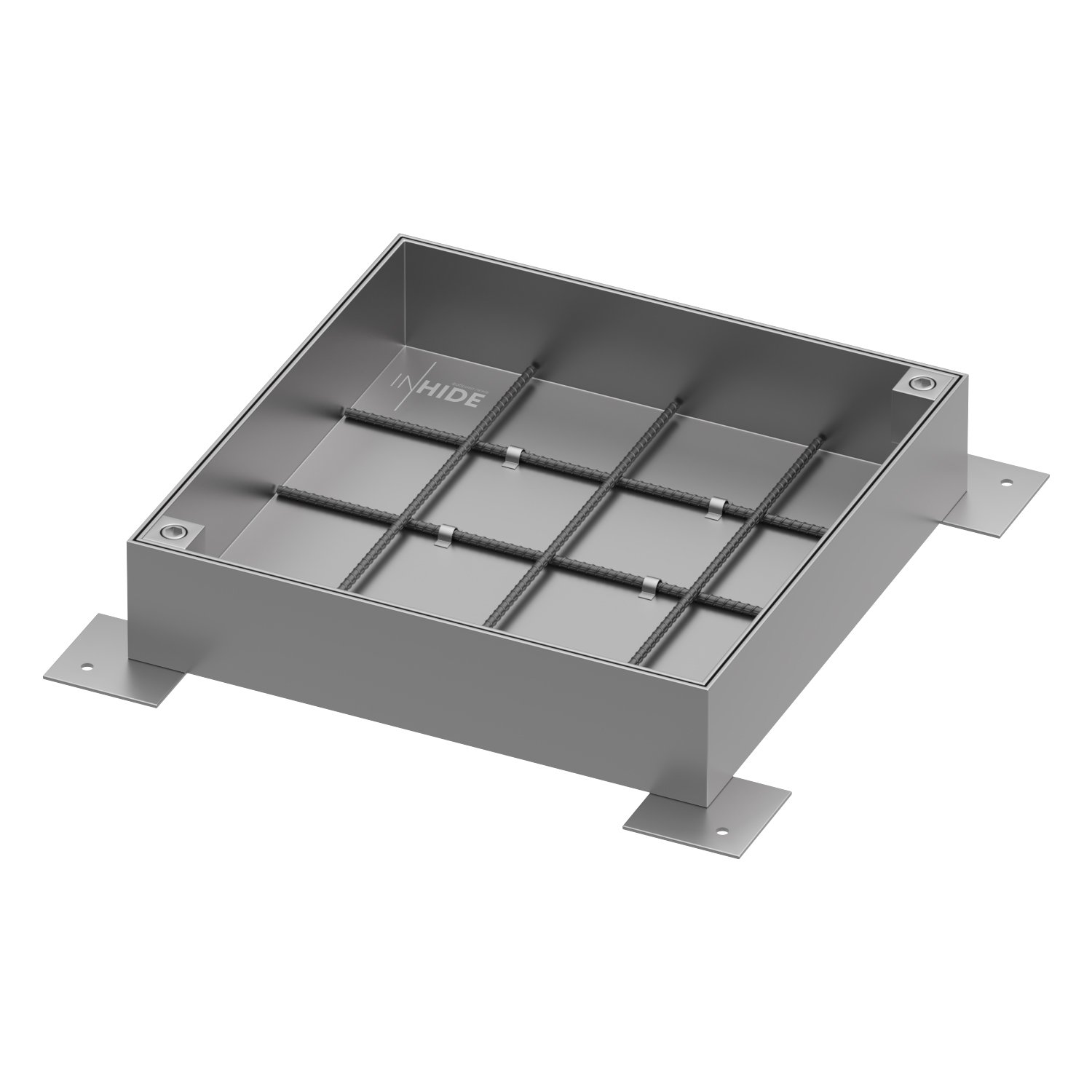

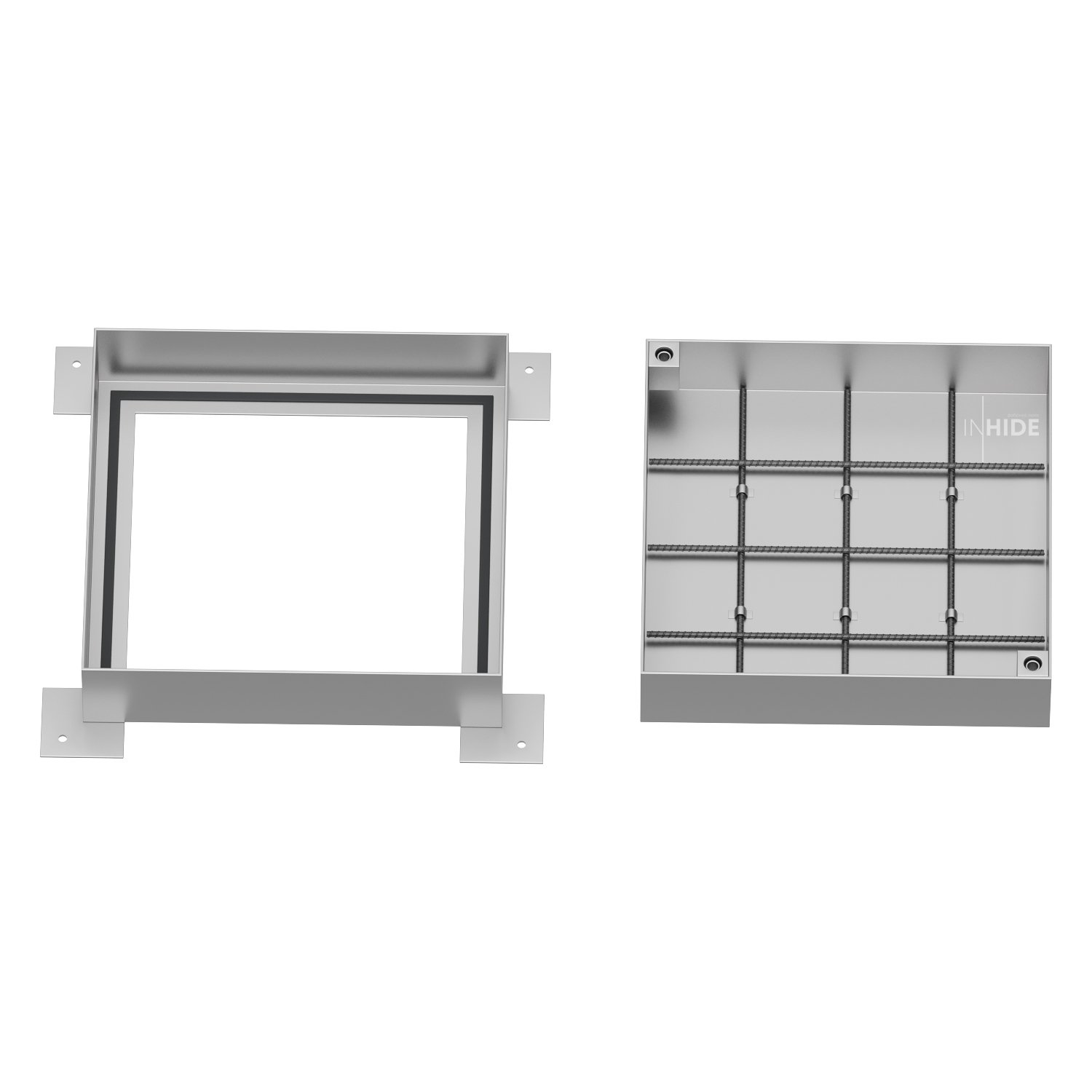

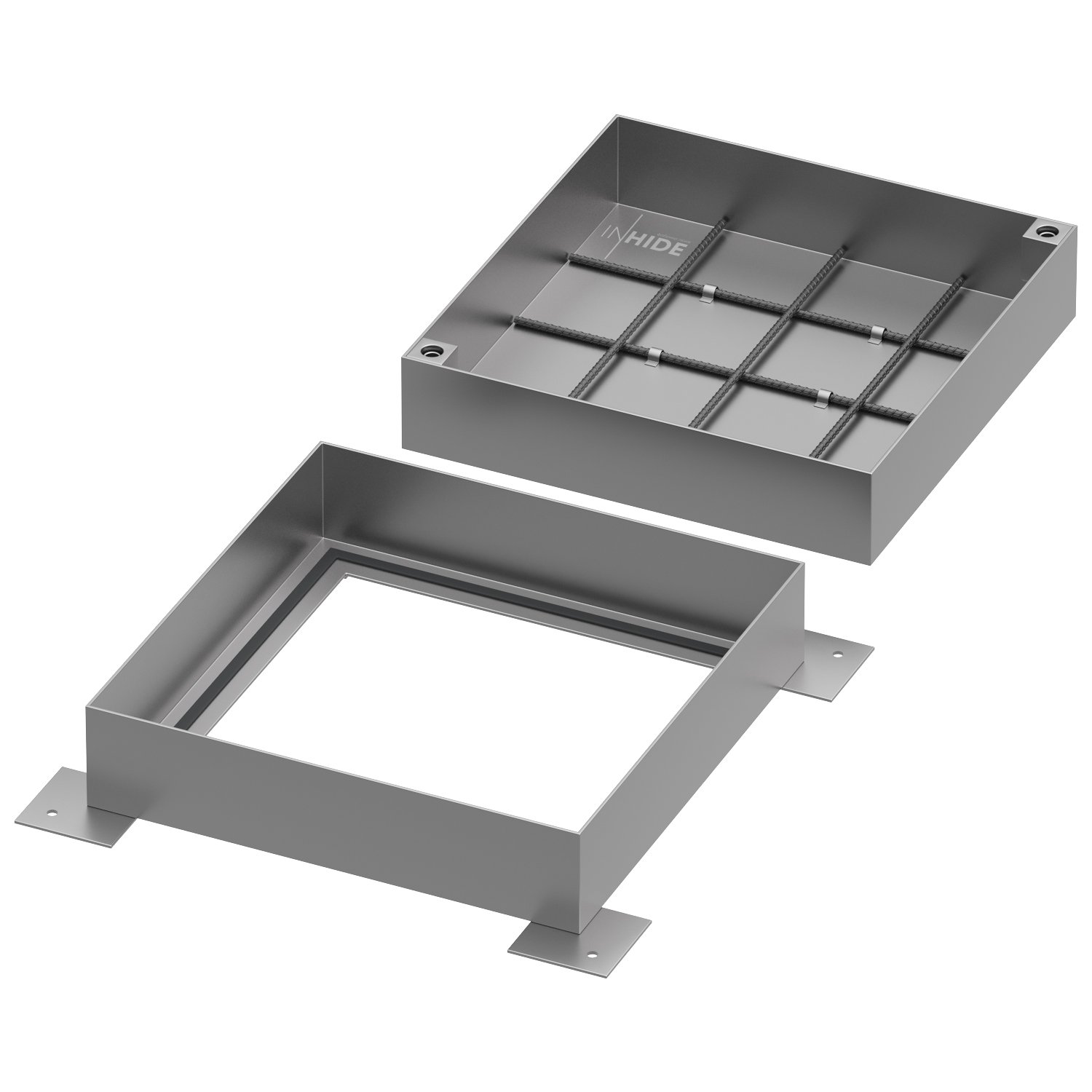

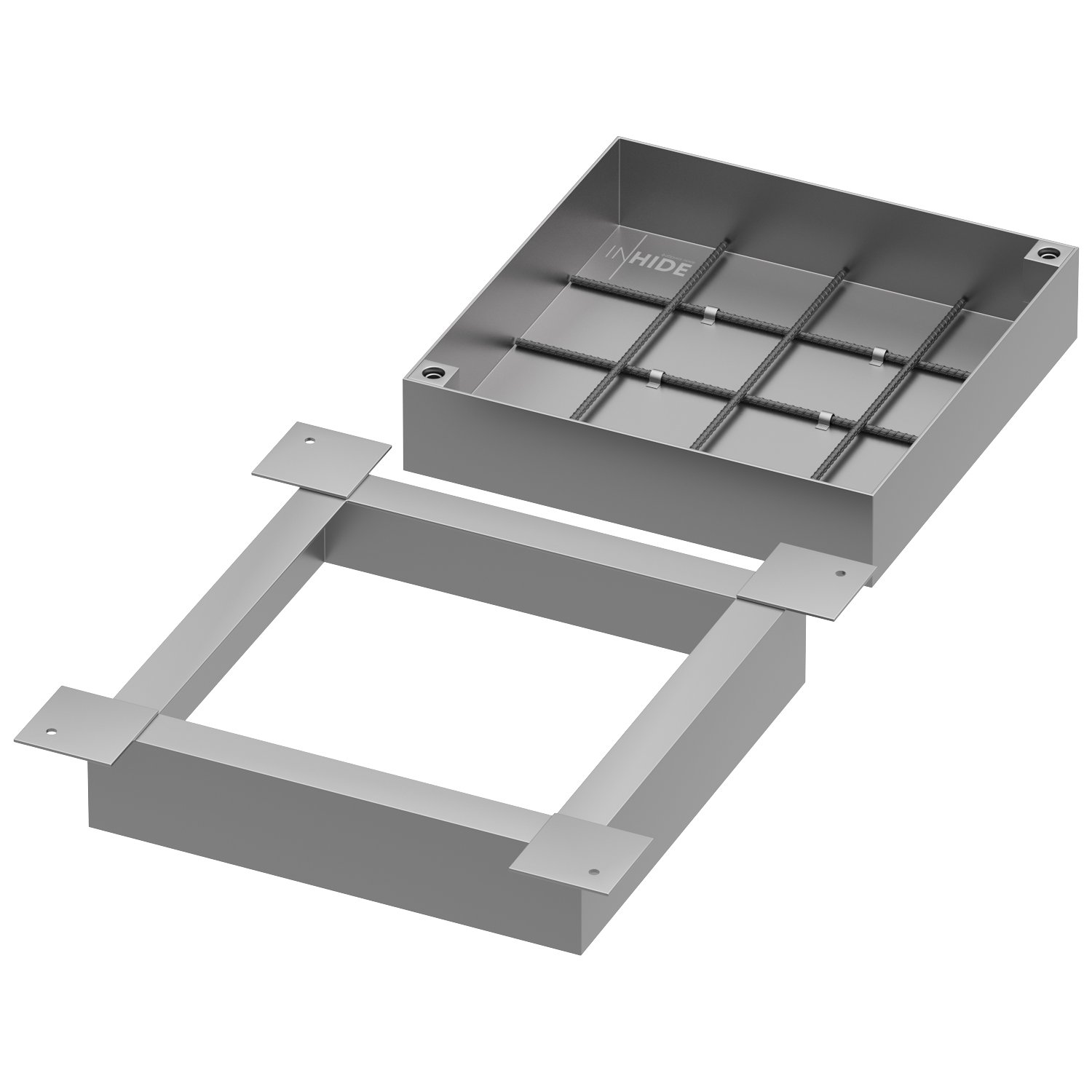

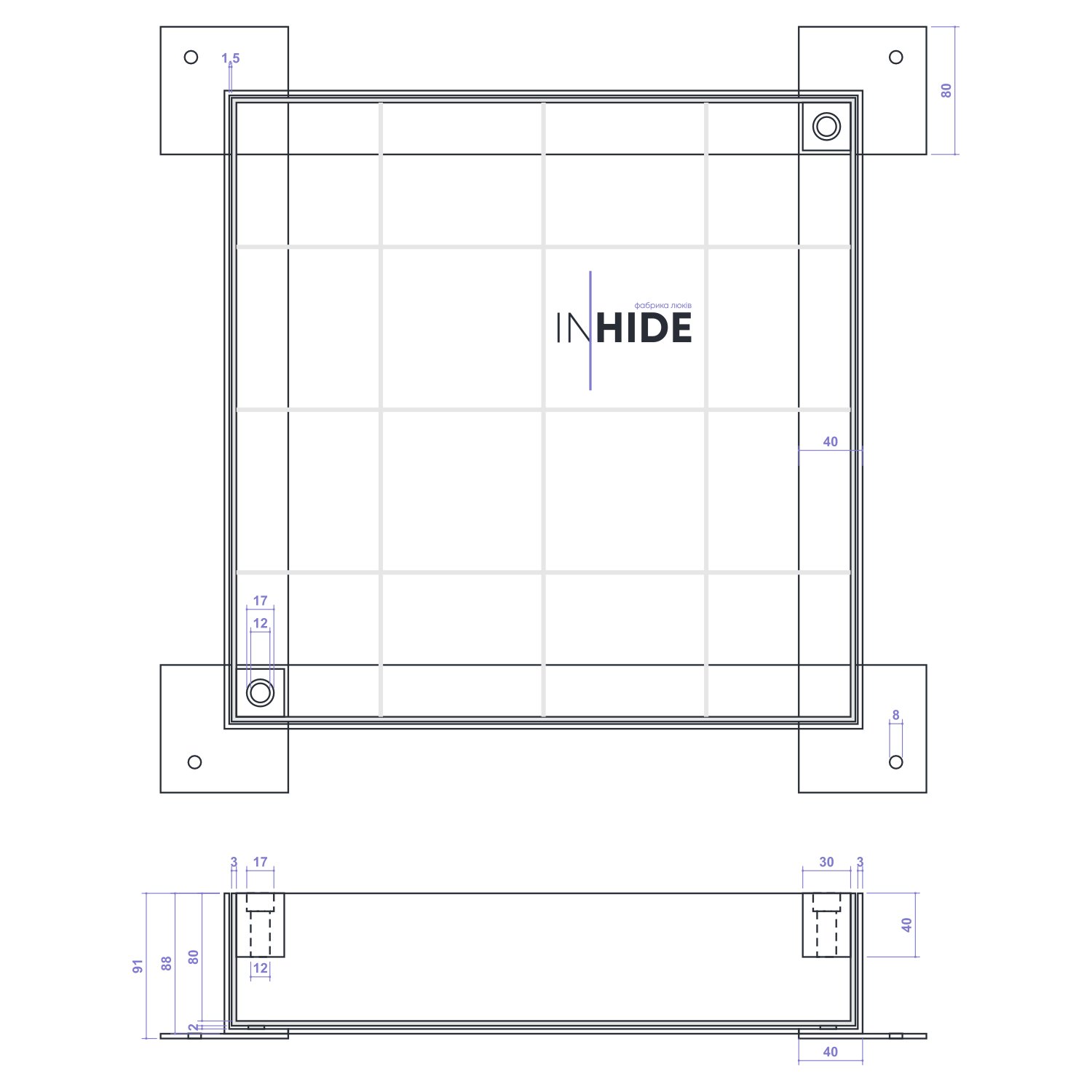

Люк складається з двох основних елементів — нерухомої несучої рами та повністю знімного лотка.
Видимий технологічний проміжок між ними становить лише 1,5 мм, що дозволяє досягти акуратного зовнішнього вигляду та високого рівня прихованості конструкції після завершення облицювальних робіт.
Усередині лотка розташована посилена сталева армувальна сітка з діаметром елементів 8 мм. Вона проходить склоструминну обробку та призначена для армування бетонного шару, підвищення його міцності й рівномірного розподілу експлуатаційних навантажень по площі лотка.
Стандартна корисна глибина лотка для заповнення становить 80 мм, а загальна глибина самого лотка з урахуванням товщини металу — 83 мм.
Повна конструктивна глибина люка разом із рамою становить 89 мм.
Значна глибина лотка дозволяє сформувати міцну армовану основу під облицювання та забезпечити високу жорсткість готової конструкції.
Нержавіюча сталь AISI 304
Для виробництва люка використовується листова нержавіюча сталь AISI 304 товщиною 3 мм.
Після виготовлення метал проходить комплексну обробку методом хімічної пасивації, яка відновлює та посилює природний захисний шар нержавіючої сталі, підвищуючи її стійкість до корозії та впливу зовнішнього середовища.
Додатково поверхня обробляється склоструминним методом. Така технологія дозволяє отримати однорідну матову поверхню та сприяє зниженню залишкових напружень у зонах зварних з’єднань.
Рама та лоток формуються переважно методом високоточного гнуття листового металу. Завдяки цьому кількість зварних з’єднань мінімізована, а основні шви розташовані лише в кутах конструкції.
Зварювання виконується методом TIG, що забезпечує точне, міцне та акуратне з’єднання деталей із нержавіючої сталі.
Клас навантаження C250
У стандартному конструктивному виконанні GRANIT® розрахований на клас навантаження C250 — до 25 т/м² за умови правильного монтажу, бетонування та дотримання всіх технологічних рекомендацій виробника.
Це дозволяє використовувати люк на територіях, де передбачено рух легкових автомобілів, а також окремих малогабаритних вантажних або пасажирських транспортних засобів на пневматичних гумових шинах.
Важливо розуміти, що заявлена несуча здатність забезпечується не лише металевою конструкцією люка. Досягнення розрахункового класу навантаження можливе тільки після правильного бетонування рами та лотка, належної підготовки основи й дотримання технології монтажу.
Індивідуальна глибина лотка
За індивідуальним замовленням глибина лотка люка може бути змінена відповідно до особливостей конкретного проєкту.
Доступний діапазон глибини — від 30 до 100 мм.
Це дозволяє адаптувати конструкцію під різну товщину облицювання, особливості підлогового покриття або інженерні вимоги об’єкта.
Важливо! Зміна стандартної конструктивної глибини лотка може впливати на жорсткість виробу та його розрахунковий клас навантаження. Тому нестандартні модифікації повинні погоджуватися з інженерами INHIDE перед виготовленням.
Монтаж та фіксація
У нижній частині рами з усіх чотирьох сторін передбачені спеціальні монтажні пластини. Вони використовуються для механічної фіксації люка до підготовленої бетонної основи.
Кріплення виконується анкерними болтами через монтажні пластини, після чого рама повністю бетонується відповідно до технології встановлення.
Такий принцип монтажу забезпечує жорстке з’єднання конструкції з бетонною основою, стабільність геометрії та правильне передавання навантажень від лотка на перекриття.
Захист від вологи, пилу та запахів
По внутрішньому периметру рами GRANIT® встановлений спеціальний еластичний гумовий ущільнювач.
У закритому положенні лоток щільно прилягає до ущільнювача, створюючи додатковий бар’єр від проникнення вологи, пилу, бруду та неприємних запахів із каналізаційних або технічних колодязів.
Ця особливість особливо важлива при встановленні люка на територіях житлових комплексів, комерційних об’єктів, приватних будинків та інших місць, де каналізаційний або ревізійний колодязь необхідно максимально акуратно інтегрувати в навколишнє покриття.
Система відкривання
Люк має повністю знімний лоток та відкривається вручну. Конструкція не використовує петлі, газові амортизатори або інші складні підіймальні механізми, що робить систему простою, надійною та придатною для тривалої експлуатації.
Для відкривання необхідно:
- Викрутити дві декоративні заглушки, розташовані по діагоналі в кутах лотка.

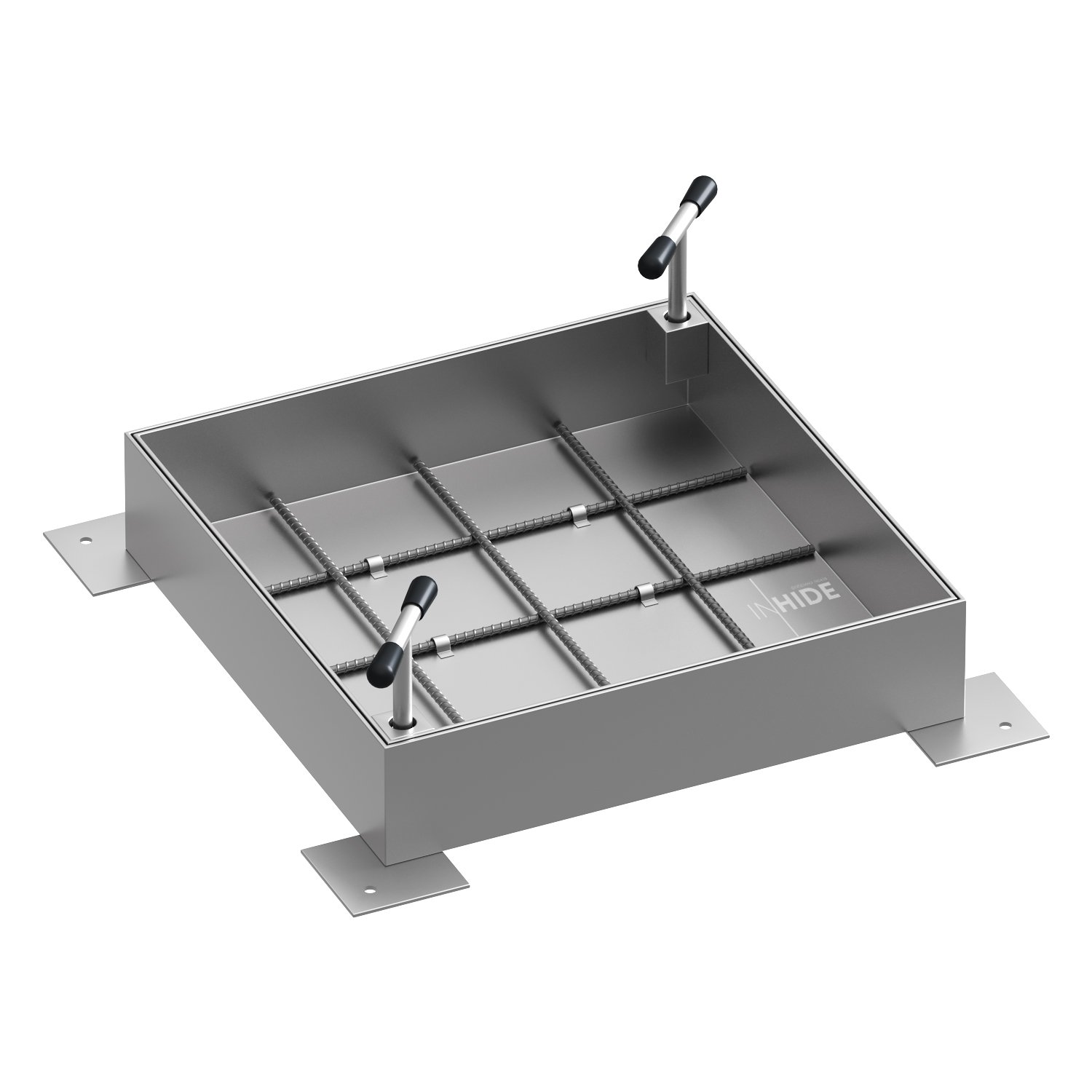

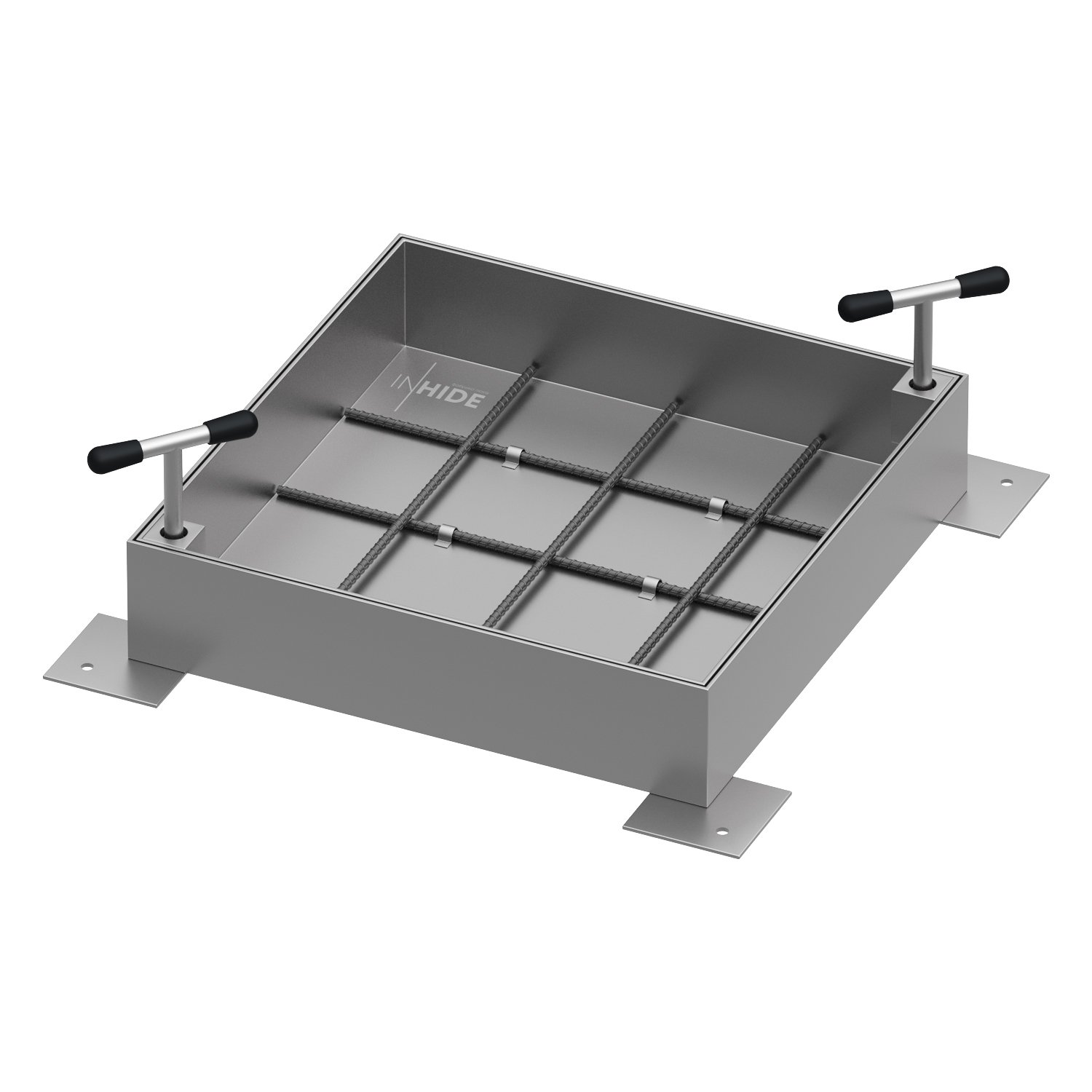

- На їх місце вкрутити дві спеціальні підіймальні ручки, які входять до комплекту.

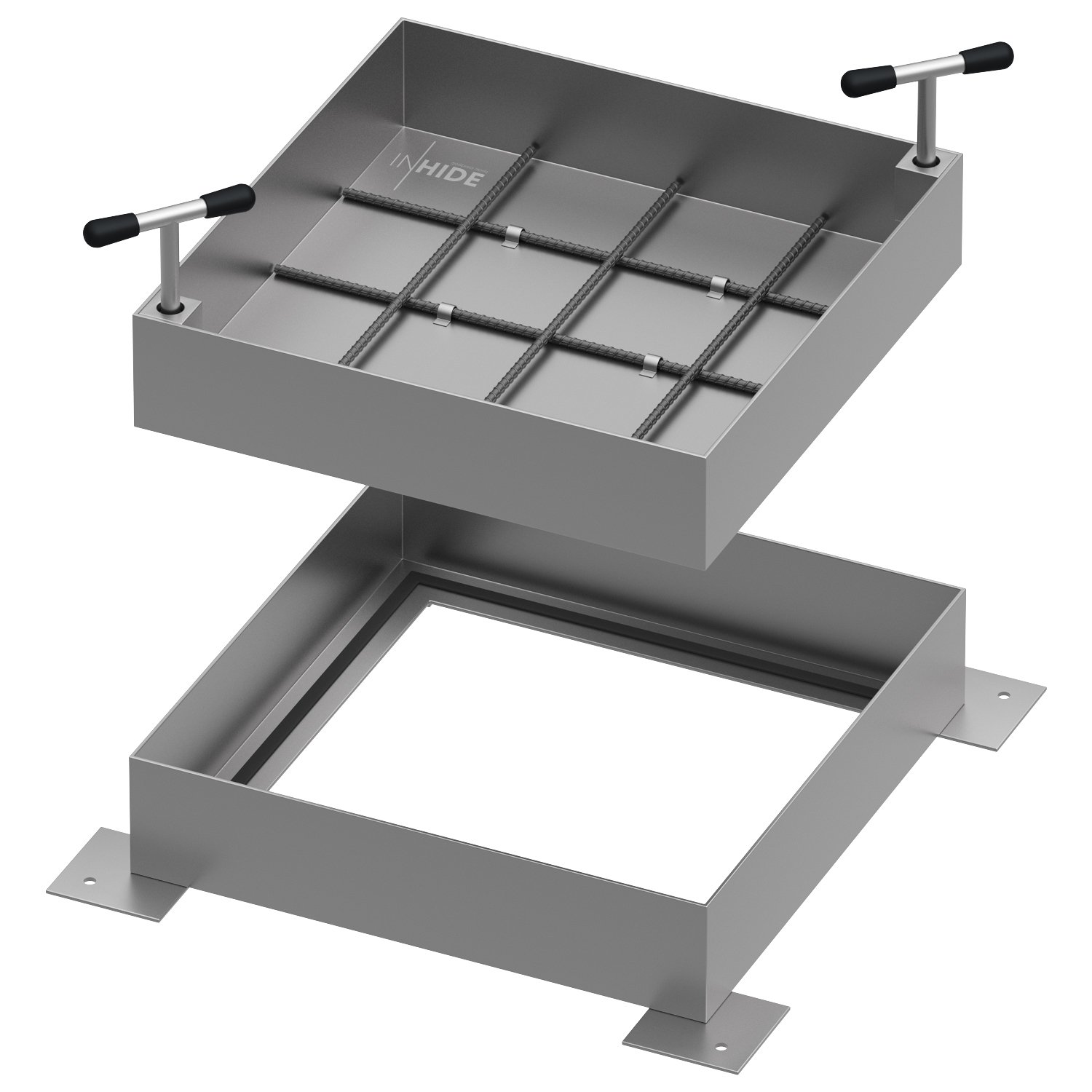

- Рівномірно підняти лоток за обидві ручки та повністю вийняти його з рами.
Для закривання процедура виконується у зворотній послідовності: лоток акуратно встановлюється назад у раму, підіймальні ручки викручуються, після чого встановлюються декоративні заглушки.
Для великогабаритних або важких конструкцій люк за необхідності може комплектуватися чотирма підіймальними ручками. Це дозволяє рівномірніше розподілити вагу та полегшити демонтаж важкого лотка кількома працівниками.
Габарити
Стандартний діапазон зовнішніх розмірів конструкції:
мінімальний габарит — 300 × 300 мм;
максимальний габарит — 1200 × 1200 мм.
Конкретний розмір прихованого люка підбирається відповідно до монтажного отвору, необхідного корисного доступу, типу облицювального матеріалу та розрахункового експлуатаційного навантаження.
Завдяки конструкції з нержавіючої сталі AISI 304, глибокому армованому лотку та можливості роботи з класом навантаження C250 модель люк є професійним рішенням для прихованого облаштування каналізаційних, оглядових та інженерних колодязів у місцях із підвищеними вимогами до міцності, довговічності та зовнішнього вигляду.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний підбір габаритів прихованого підлогового люка є важливим етапом проєктування та підготовки монтажного отвору. Від точності розрахунку залежать надійність встановлення конструкції, правильний розподіл навантаження на бетонну основу, зручність доступу до каналізаційного або інженерного колодязя та акуратна інтеграція люка в навколишнє покриття.
Перед замовленням рекомендується визначити фактичні розміри монтажного отвору, тип і формат майбутнього облицювання, товщину міжплиткових швів, а також перевірити наявність достатнього простору для бетонування рами по всьому периметру.
Розрахунок GRANIT® за розміром монтажного отвору
Якщо габарити люка не потрібно прив’язувати до формату плитки, бруківки або іншого облицювального матеріалу, зовнішній розмір конструкції визначається відповідно до фактичних параметрів підготовленого отвору.
У такому випадку рекомендований габаритний розмір люка повинен бути на 80 мм більшим за монтажний отвір по ширині та довжині.
Наприклад, якщо розмір підготовленого отвору становить 800 × 800 мм, рекомендований зовнішній габарит люка становитиме:
880 × 880 мм.
Додаткові 80 мм необхідні для правильного розташування несучої рами відносно монтажного отвору та формування достатньої опорної зони конструкції на бетонній основі.
Перед проведенням розрахунку рекомендується виміряти отвір у декількох точках, а також перевірити його діагоналі. Це дозволить виявити можливі відхилення геометрії та врахувати їх до моменту виготовлення виробу.
Розрахунок під плитку або бруківку
Якщо прихований люк під плитку або бруківку необхідно максимально точно інтегрувати в існуючу розкладку покриття, габарити конструкції рекомендується визначати відповідно до фактичних розмірів облицювального матеріалу.
Спочатку необхідно виміряти загальний розмір плитки, керамограніту, бруківки, натурального каменю або іншого матеріалу, який буде розташований усередині лотка. Під час розрахунку обов’язково потрібно враховувати ширину та кількість міжплиткових швів.
До отриманого розміру облицювальної площини необхідно додати 19 мм по ширині та 19 мм по довжині. Отримані значення відповідатимуть рекомендованим зовнішнім габаритам люка.
Наприклад, якщо розрахунковий розмір облицювання разом зі швами становить 800 × 800 мм, рекомендований габарит конструкції становитиме:
819 × 819 мм.
Такий принцип розрахунку дозволяє правильно розмістити облицювання всередині лотка та максимально точно поєднати його з навколишньою поверхнею. Для отримання найкращого візуального результату рекомендується ще на етапі проєктування передбачити розкладку таким чином, щоб основні шви підлогового покриття проходили по контуру люка.
Підготовка зони бетонування
При визначенні необхідного монтажного простору важливо враховувати не тільки зовнішній розмір люка, але й технологічну зону для його надійного бетонування.
Навколо конструкції необхідно передбачити можливість заливання бетонного розчину не менше 150 мм з кожної з чотирьох сторін люка.
Такий бетонний пояс є важливою частиною монтажної системи. Він забезпечує жорстку фіксацію рами, сприяє рівномірному передаванню експлуатаційних навантажень на основу та зменшує ризик зміщення або деформації конструкції.
Особливо важливо дотримуватися цієї вимоги при встановленні підлогового люка для каналізаційного колодязя в місцях із підвищеними механічними навантаженнями або можливим рухом транспортних засобів.
Монтажна глибина
Повна конструктивна глибина люка у закритому положенні становить 89 мм.
Цей параметр необхідно врахувати ще на етапі підготовки основи та проєктування рівня майбутнього підлогового покриття. Монтажний простір повинен забезпечувати правильне розташування рами без контакту конструктивних елементів із бетонною основою в непередбачених для цього місцях.
Також необхідно враховувати товщину бетонного заповнення лотка та обраного фінішного матеріалу, щоб після завершення монтажу облицювання люка знаходилося в одній площині з навколишньою поверхнею.
Корисний або світловий отвір
Важливою конструктивною перевагою люка є максимально ефективне використання внутрішнього простору монтажного отвору.
Основні елементи рами та її кріплення розташовуються безпосередньо на бетонному перекритті навколо отвору. Завдяки цьому конструкція практично не зменшує світловий, корисний або вільний простір, необхідний для доступу до колодязя чи інженерних комунікацій.
Це особливо важливо для невеликих ревізійних отворів, де кожен сантиметр вільного простору має значення для проведення технічного обслуговування, ремонту або доступу до обладнання.
Перед замовленням люка рекомендується остаточно перевірити габарити монтажного отвору, товщину та розкладку облицювання, доступну монтажну глибину і можливість формування необхідного бетонного поясу.
Правильно виконаний розрахунок дозволить точно інтегрувати прихований люк із нержавіючої сталі в підлогове покриття, зберегти максимальний корисний отвір та забезпечити надійну й довговічну експлуатацію конструкції.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Правильний монтаж прихованого підлогового люка GRANIT® є обов’язковою умовою для забезпечення його розрахункової міцності, стабільності геометрії та тривалої експлуатації. Особливо важливо дотримуватися технології встановлення, якщо конструкція використовується як люк для каналізаційного або інженерного колодязя та експлуатується в зоні підвищених навантажень.
Люк призначений виключно для встановлення на бетонне перекриття або міцну монолітну бетонну основу. Монтаж на конструкції, які не забезпечують необхідної несучої здатності, не рекомендується.
Підготовка монтажного отвору
Перед початком робіт необхідно підготувати в бетонному перекритті отвір правильної геометричної форми. Він повинен бути квадратним або прямокутним, а всі кути — максимально наближеними до 90°.
Рекомендується перевірити не тільки ширину та довжину отвору, але й його діагоналі. Значні відхилення геометрії можуть ускладнити правильне позиціонування рами та вплинути на кінцевий результат монтажу.
По всьому периметру отвору необхідно передбачити достатній технологічний простір для встановлення та подальшого бетонування конструкції.
Рекомендована монтажна зона становить 190 мм з кожної сторони, з яких:
- 40 мм займає рама GRANIT®;
- 150 мм необхідно залишити для формування бетонного поясу навколо конструкції.
Бетонна основа повинна бути міцною та придатною для встановлення анкерного кріплення.
Важливо! Не рекомендується виконувати фінішне облицювання підлоги навколо монтажного отвору до встановлення та остаточної фіксації люка. Вільний доступ до бетонної основи значно спрощує вирівнювання, анкерування та бетонування конструкції.
Встановлення та фіксація
Раму люка необхідно встановити зверху на підготовлене бетонне перекриття таким чином, щоб її елементи не перекривали корисний простір монтажного отвору.
Перед фіксацією необхідно ретельно перевірити положення конструкції за допомогою будівельного рівня. Рама повинна бути встановлена строго горизонтально, без перекосів і деформацій, а її верхній рівень має відповідати запроєктованому рівню майбутнього підлогового покриття.
Особливу увагу необхідно приділити геометрії рами. Після бетонування виправити її положення буде значно складніше, тому всі контрольні заміри потрібно виконати до остаточної фіксації.
У нижній частині рами передбачені спеціальні монтажні пластини. Кожну пластину необхідно надійно закріпити до бетонної основи за допомогою відповідних анкерних кріплень.
Тип, діаметр і довжину анкерів рекомендується підбирати відповідно до характеристик бетонної основи, габаритів люка та передбаченого експлуатаційного навантаження.
Після перевірки геометрії та остаточної фіксації необхідно виконати бетонування рами по всьому периметру на повну її висоту. Бетонна суміш повинна рівномірно заповнювати монтажний простір без значних пустот.
Важливо! Під час бетонування необхідно захистити видимі краї нержавіючої рами, ущільнювач, різьбові елементи та декоративні заглушки від потрапляння бетонного розчину. Після затвердіння суміші її видалення може бути складним та здатне пошкодити поверхню виробу.
Підготовка знімного лотка
Заповнювати знімний лоток люка дозволяється тільки після того, як рама буде повністю встановлена, зафіксована анкерами та забетонована.
Важливо! Не виконуйте бетонне заповнення лотка до остаточної фіксації рами.
Після завершення монтажу рами встановіть знімний лоток у його штатне положення. Перед бетонуванням перевірте правильність посадки та рівномірність технологічного проміжку по всьому периметру.
Для формування несучої основи всередині лотка необхідно використовувати бетонну суміш класу C35/45.
Мінімальна рекомендована товщина бетонного шару становить 40 мм.
Армувальна сітка, розташована всередині лотка, не повинна безпосередньо лежати на його металевому дні. Перед заливанням її необхідно підняти приблизно на 5 мм від нижньої поверхні, щоб арматура правильно розташовувалася всередині бетонного шару.
Під час заповнення необхідно заздалегідь залишити достатню глибину для подальшого встановлення плитки, бруківки, натурального каменю або іншого запроєктованого облицювання.
Важливо! Зменшення рекомендованої товщини бетонного шару може призвести до зниження несучої здатності лотка. У такому випадку розрахунковий клас навантаження C250 не може бути гарантований. Недостатнє бетонне заповнення також підвищує ризик появи локальних деформацій, тріщин облицювання та пошкодження конструкції під час експлуатації.
Облицювання
До встановлення фінішного покриття можна переходити тільки після достатнього затвердіння бетонного заповнення лотка.
Облицювальний матеріал укладається виключно всередині знімного лотка. Під час монтажу необхідно використовувати клейові, цементні або інші монтажні суміші, сумісні з конкретним типом плитки, бруківки, керамограніту чи натурального каменю.
Необхідно дотримуватися технологічних рекомендацій виробника облицювального матеріалу та монтажних сумішей.
Важливо! GRANIT® не розрахований на укладання облицювання поверх видимих бортів рами або лотка з метою повністю приховати металеві елементи. Вихід плитки або каменю за допустимі межі може призвести до сколів, тріщин, пошкодження матеріалу або ускладнити виймання лотка під час технічного обслуговування.
Для досягнення максимально прихованого результату рекомендується ще до монтажу виконати детальну розкладку облицювання. Оптимальним є рішення, за якого міжплиткові шви або стики бруківки проходять безпосередньо по контуру люка.
У такому виконанні GRANIT® максимально інтегрується в загальну поверхню, а доступ до каналізаційного або інженерного колодязя залишається візуально малопомітним.
Період після завершення монтажу
Після закінчення бетонних та облицювальних робіт конструкцію не рекомендується піддавати експлуатаційним навантаженням протягом щонайменше 3 діб.
У цей період не слід ходити по лотку або створювати інші значні механічні навантаження. Якщо люк встановлений у зоні можливого руху транспортних засобів, доступ транспорту необхідно обмежити до достатнього набору міцності бетоном та всіма монтажними сумішами.
Фактичний час набору необхідної міцності може залежати від використаних матеріалів, температури, вологості та рекомендацій виробника бетонних і клейових сумішей.
Рекомендації з експлуатації
Перед кожним встановленням знімного лотка назад у раму рекомендується очистити посадкові поверхні від піску, каміння, будівельного сміття та інших сторонніх предметів.
Особливу увагу необхідно приділяти гумовому ущільнювачу. Він повинен бути чистим, правильно розташованим по всьому периметру та не мати механічних пошкоджень.
Не допускайте потрапляння твердих сторонніх предметів між рамою та лотком. Це може перешкодити правильній посадці конструкції, пошкодити ущільнювач або створити нерівномірне навантаження на раму.
Під час демонтажу важкого лотка рекомендується використовувати всі передбачені підіймальні ручки та залучати достатню кількість працівників відповідно до фактичної маси конструкції разом із бетонним заповненням та облицюванням.
Умови транспортування та зберігання
Транспортувати люк рекомендується виключно у спеціальному захисному дерев’яному каркасі, який запобігає механічним пошкодженням і деформації конструкції.
Під час перевезення виріб повинен бути надійно зафіксований у транспортному засобі. Не допускається його вільне переміщення, падіння, удари або транспортування без належного захисту.
Зберігати конструкцію дозволяється у закритому приміщенні або на відкритій території під навісом при температурі від –30 °C до +60 °C. Під час тривалого зберігання рекомендується захищати виріб від механічних пошкоджень, будівельного пилу та контакту з агресивними хімічними речовинами.
Вимоги безпеки
Люк після бетонування та облицювання може мати значну масу. Під час відкривання, демонтажу та встановлення знімного лотка необхідно дотримуватися правил безпечної роботи з важкими конструкціями.
Не залишайте відкритий каналізаційний, оглядовий або технічний колодязь без нагляду. Особливу небезпеку відкритий отвір становить для дітей, тварин та людей, які не знають про проведення технічних робіт.
Якщо знімний лоток демонтований і доступ до колодязя залишається відкритим, небезпечну зону необхідно обов’язково огородити сигнальною стрічкою, бар’єрами або тимчасовою захисною огорожею.
Правильне встановлення прихованого люка, дотримання технології бетонування та професійне виконання облицювання забезпечують необхідну міцність конструкції, збереження її геометрії та надійну експлуатацію в каналізаційних, інженерних і промислових системах протягом тривалого часу.
