GRAND — прихований підлоговий люк
Для вологих приміщень та зовнішнього використання з телескопічними петлями.
Найчастіше застосовують для перекриття приямків басейнів, технічних камер та ревізійних отворів, розташованих у вологих приміщеннях і на відкритих майданчиках.
Від 28 999 грн
Немає в наявності
Від 28 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
GRAND — це професійний прихований підлоговий ревізійний люк преміум-класу, спеціально розроблений для експлуатації у вологих приміщеннях, басейнах, SPA-комплексах, на терасах та відкритих майданчиках. Конструкція поєднує високу міцність, сучасні інженерні рішення та максимальну стійкість до впливу вологи й атмосферних факторів, забезпечуючи надійний прихований доступ до інженерних комунікацій навіть у найскладніших умовах експлуатації.

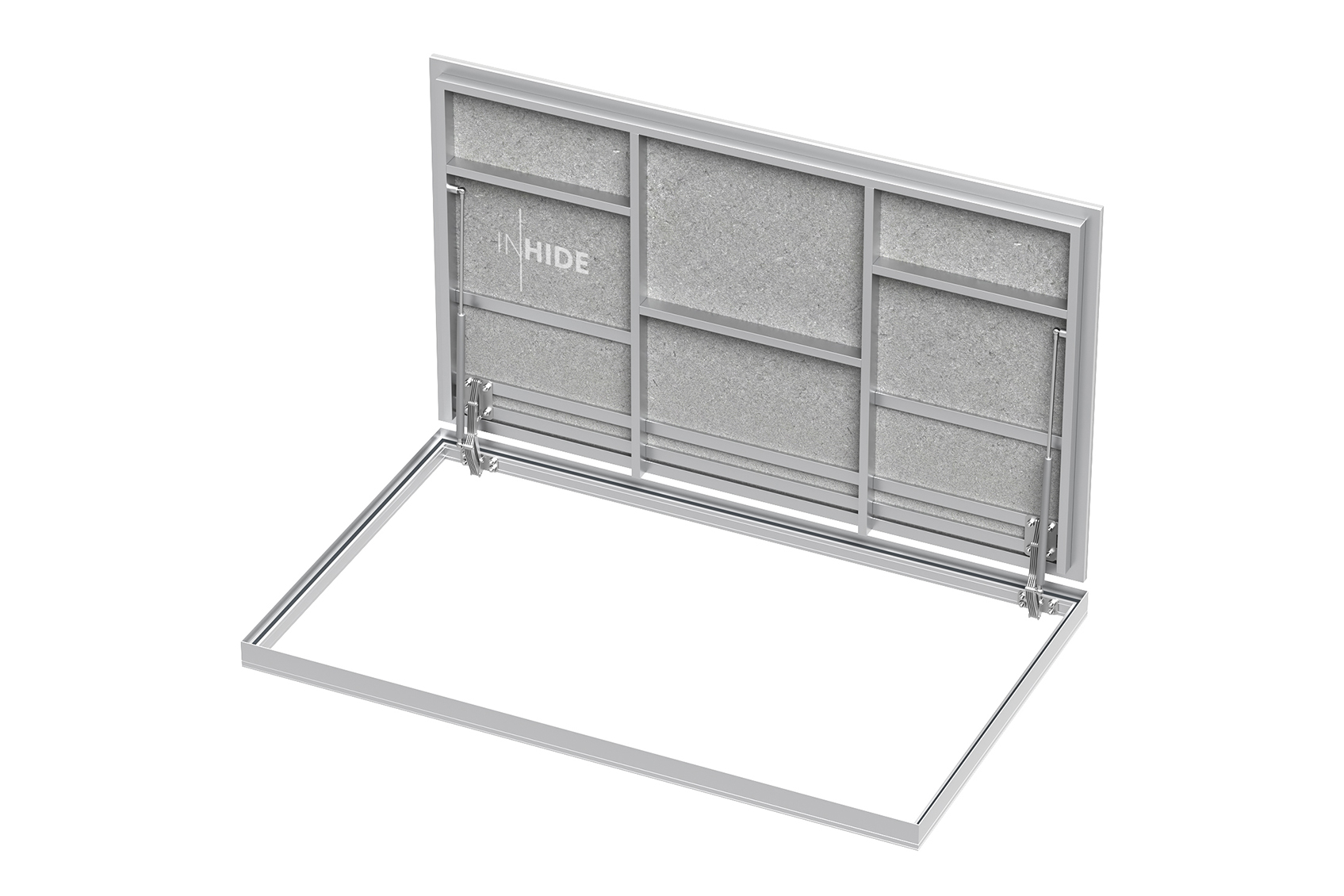

Основною особливістю моделі GRAND є використання телескопічних петель із нержавіючої сталі, які дозволяють встановлювати люк як усередині монтажного отвору, так і поверх нього. Така конструкція практично не зменшує корисний (світловий) отвір після монтажу та значно спрощує процес встановлення. Крім того, телескопічний механізм дозволяє монтувати люк навіть після завершення облицювання підлоги навколо ревізійного отвору, що особливо актуально під час реконструкції або ремонту вже готових об’єктів.
Модель GRAND найчастіше використовується для облаштування прихованого доступу до технічних приміщень басейнів, насосних станцій, систем водопідготовки, дренажних камер, приямків, льохів, підвалів, цокольних поверхів, сервісних шахт та інших інженерних приміщень, де необхідна підвищена стійкість конструкції до вологи та інтенсивної експлуатації.

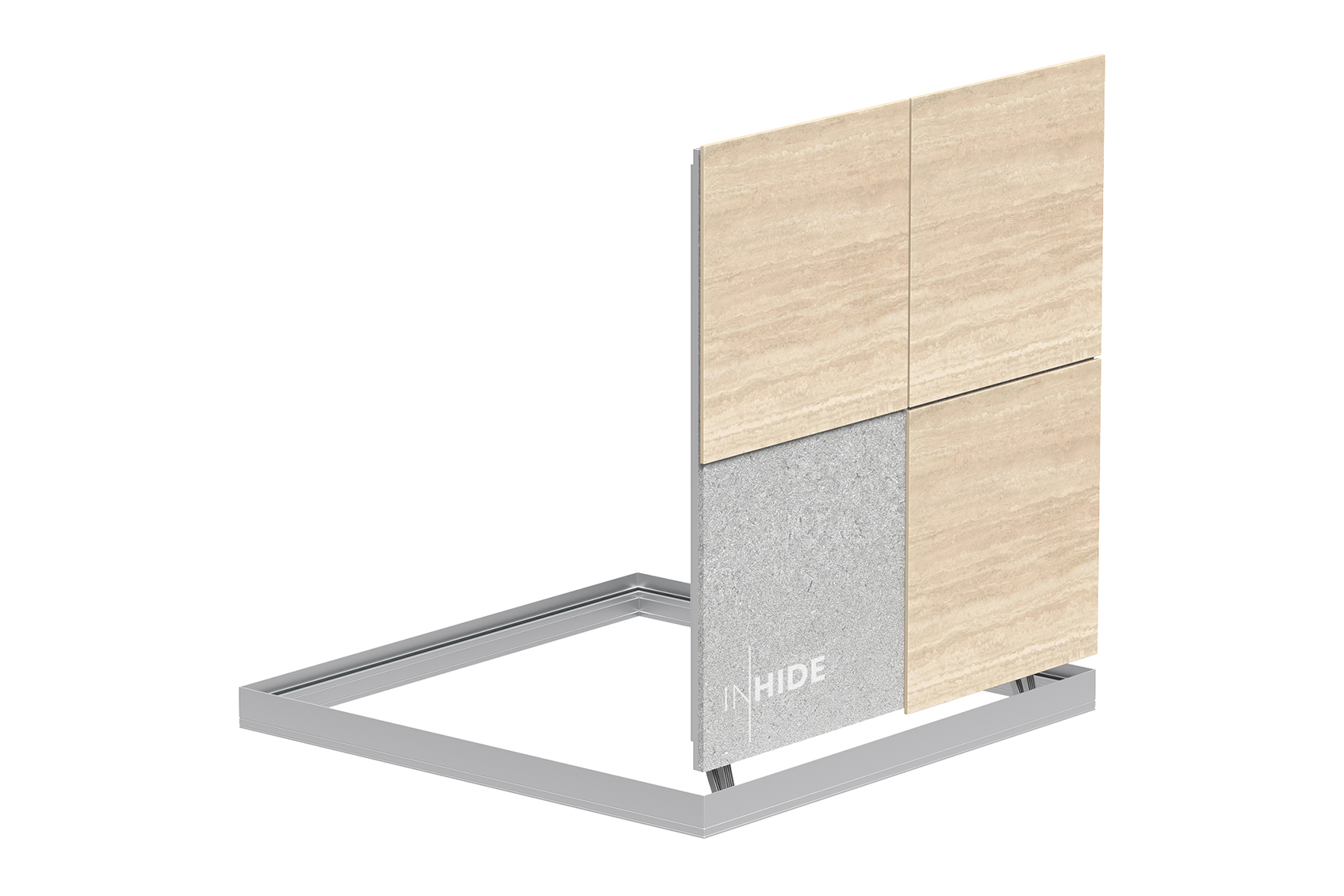

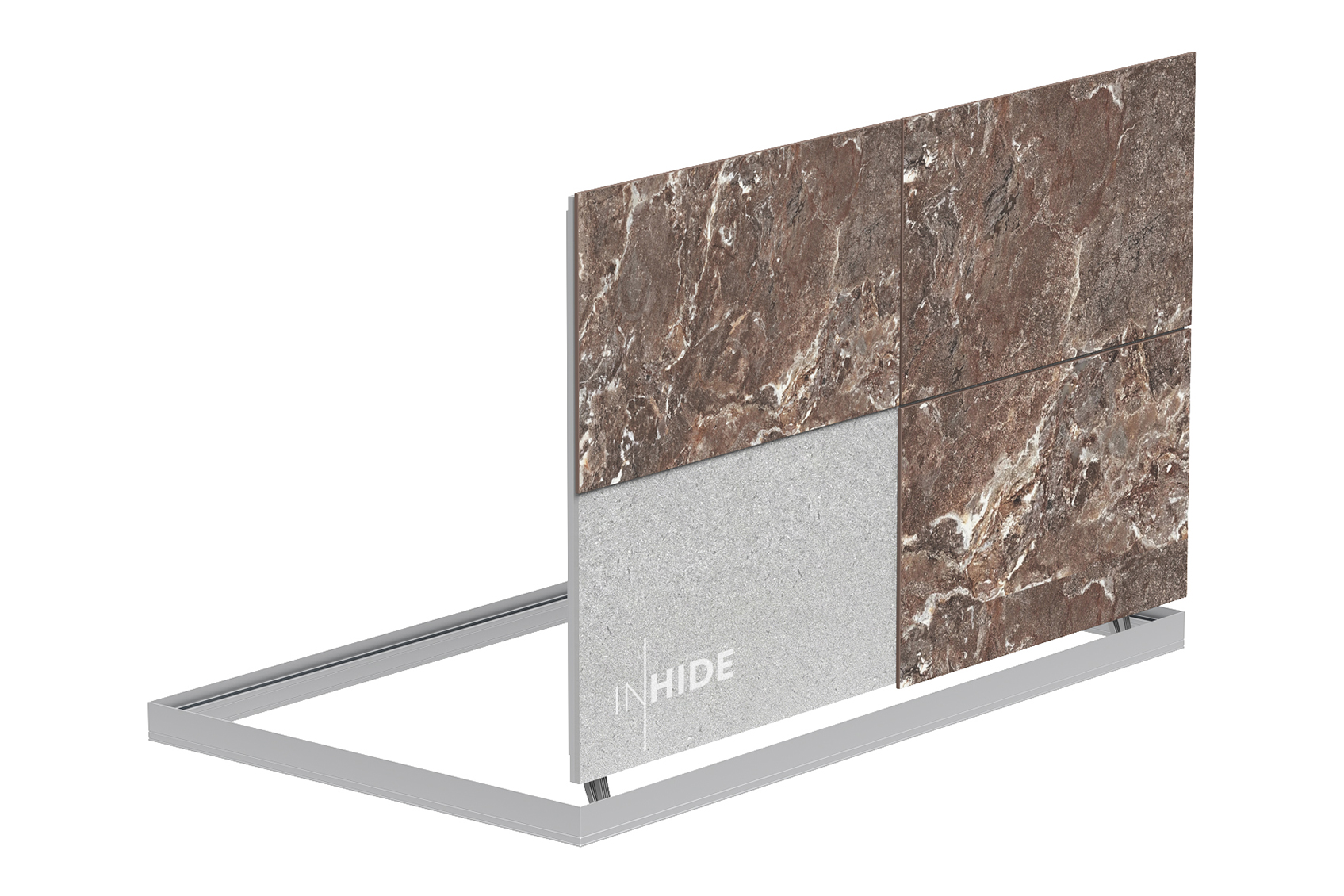

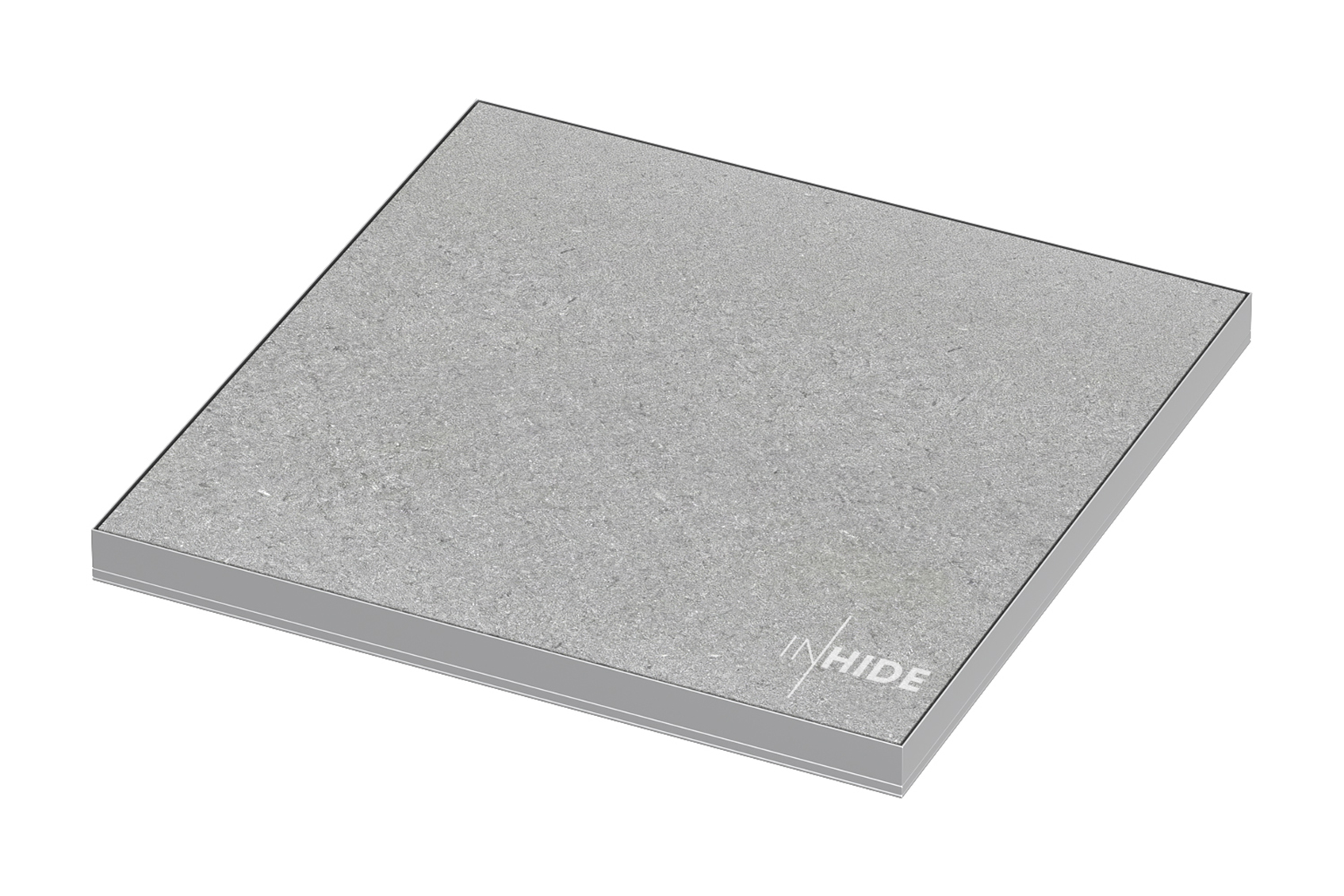

Конструкція розрахована на облицювання широким спектром підлогових матеріалів. Люк сумісний із керамічною плиткою, великоформатним керамогранітом, натуральним гранітом, мармуром, оніксом, кварцовим агломератом, вініловою плиткою, ламінатом, лінолеумом, HPL-панелями та терасною дошкою товщиною до 22 мм. Це дозволяє інтегрувати люк практично в будь-яке покриття без порушення загальної архітектурної концепції.
Однією з головних переваг GRAND є його модульна конструкція. Залежно від умов експлуатації та побажань замовника люк може виготовлятися у різних комбінаціях матеріалів. У стандартному виконанні рама виготовляється зі спеціального екструдованого алюмінієвого профілю Skeleton 24×64×2,4 мм, а каркас ляди — із високоякісної конструкційної сталі з антикорозійним полімерним покриттям. Для об’єктів із підвищеними вимогами до корозійної стійкості можливе виготовлення рами та каркаса ляди з нержавіючої сталі AISI 304 або алюмінієвих профілів.

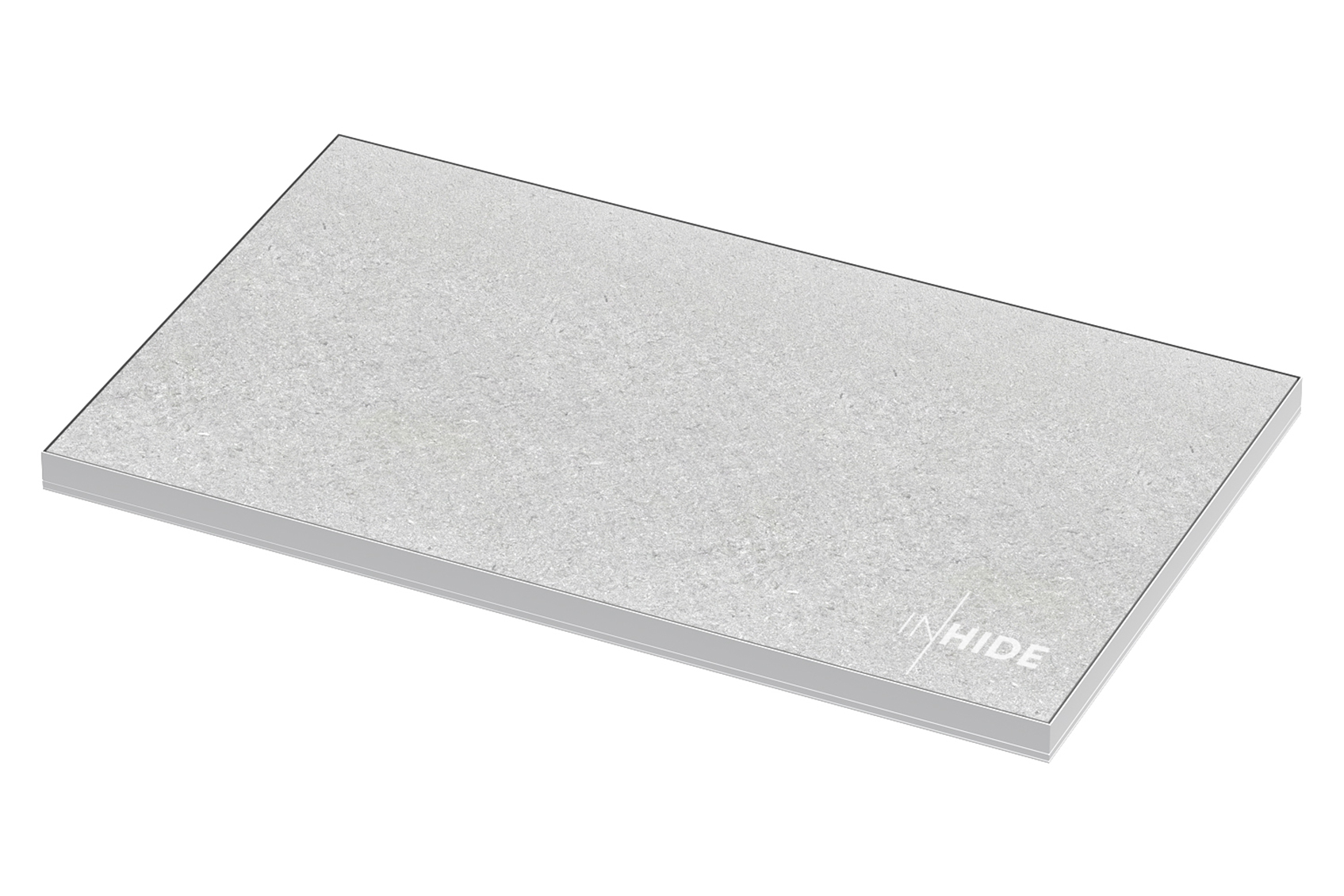

Основою ляди служить вологостійка цементна плита Aquapanel товщиною 12 мм, яка забезпечує надійну основу для приклеювання облицювальних матеріалів. За індивідуальним замовленням вона може бути замінена на лист алюмінію або нержавіючої сталі залежно від специфіки об’єкта.
По всьому периметру конструкції встановлений еластичний каучуковий ущільнювач, який забезпечує умовну герметичність люка, захищаючи технічне приміщення від проникнення пилу та вологи. Для експлуатації на відкритих майданчиках або в місцях можливого накопичення води конструкція може додатково комплектуватися інтегрованим дренажним жолобом для ефективного відведення атмосферних опадів.
Усі алюмінієві елементи рами зварюються аргонодуговим методом, що забезпечує високу міцність, довговічність і бездоганний зовнішній вигляд зварних швів. Сталеві елементи каркаса проходять фосфатування та покриваються поліефірною порошковою фарбою, а зварювання виконується відповідно до міжнародного стандарту DIN EN ISO 5817, що гарантує максимальну якість конструкції.

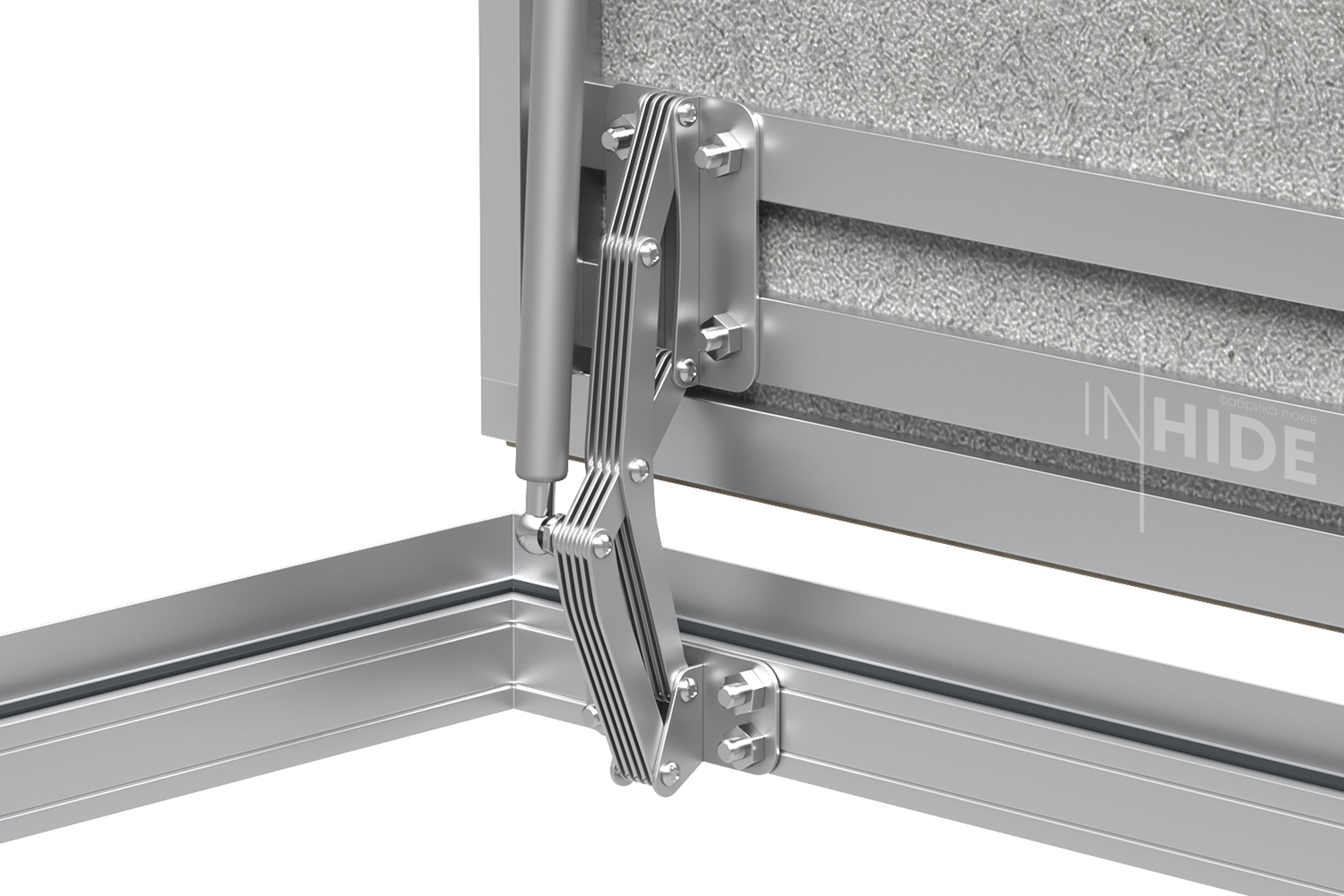

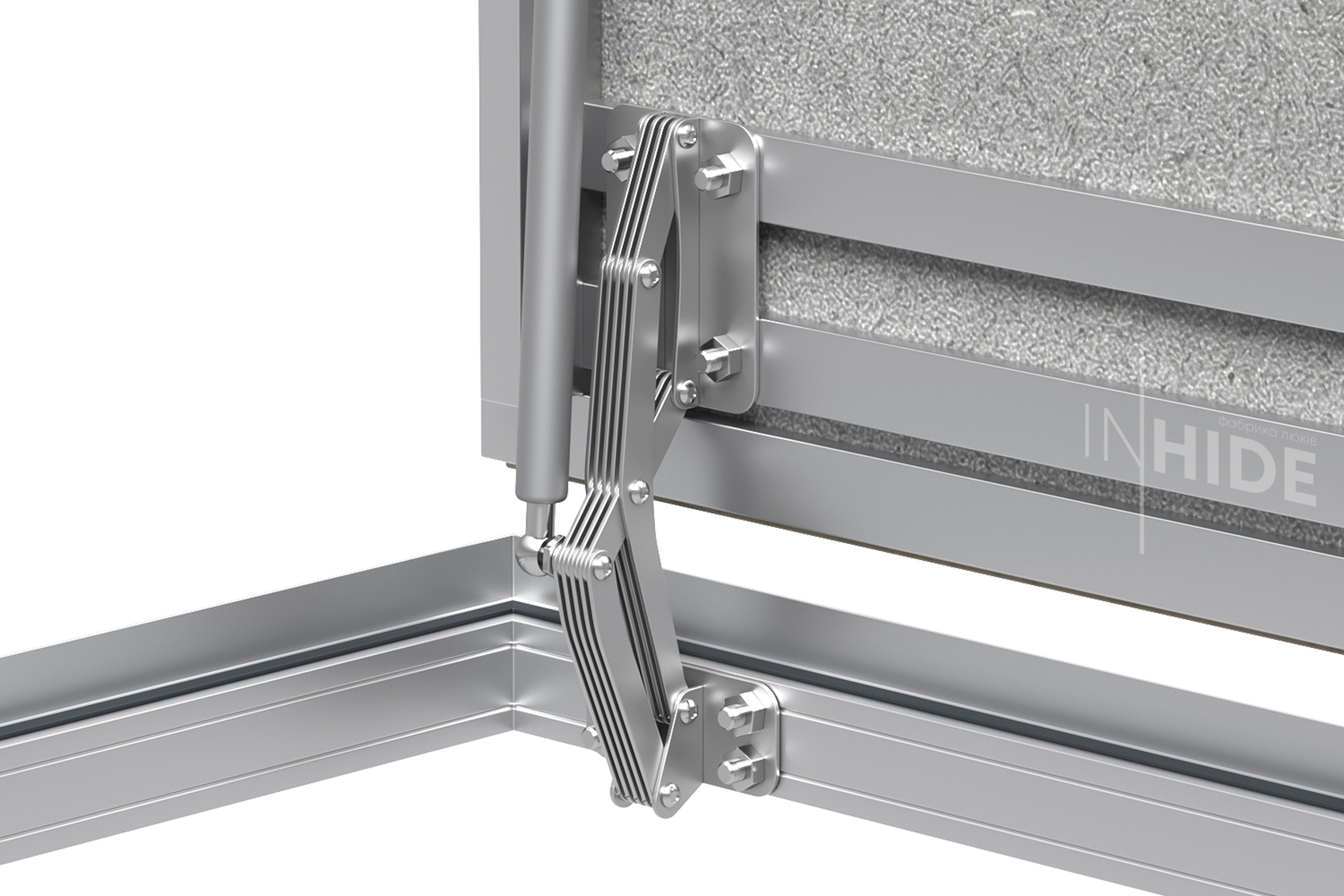

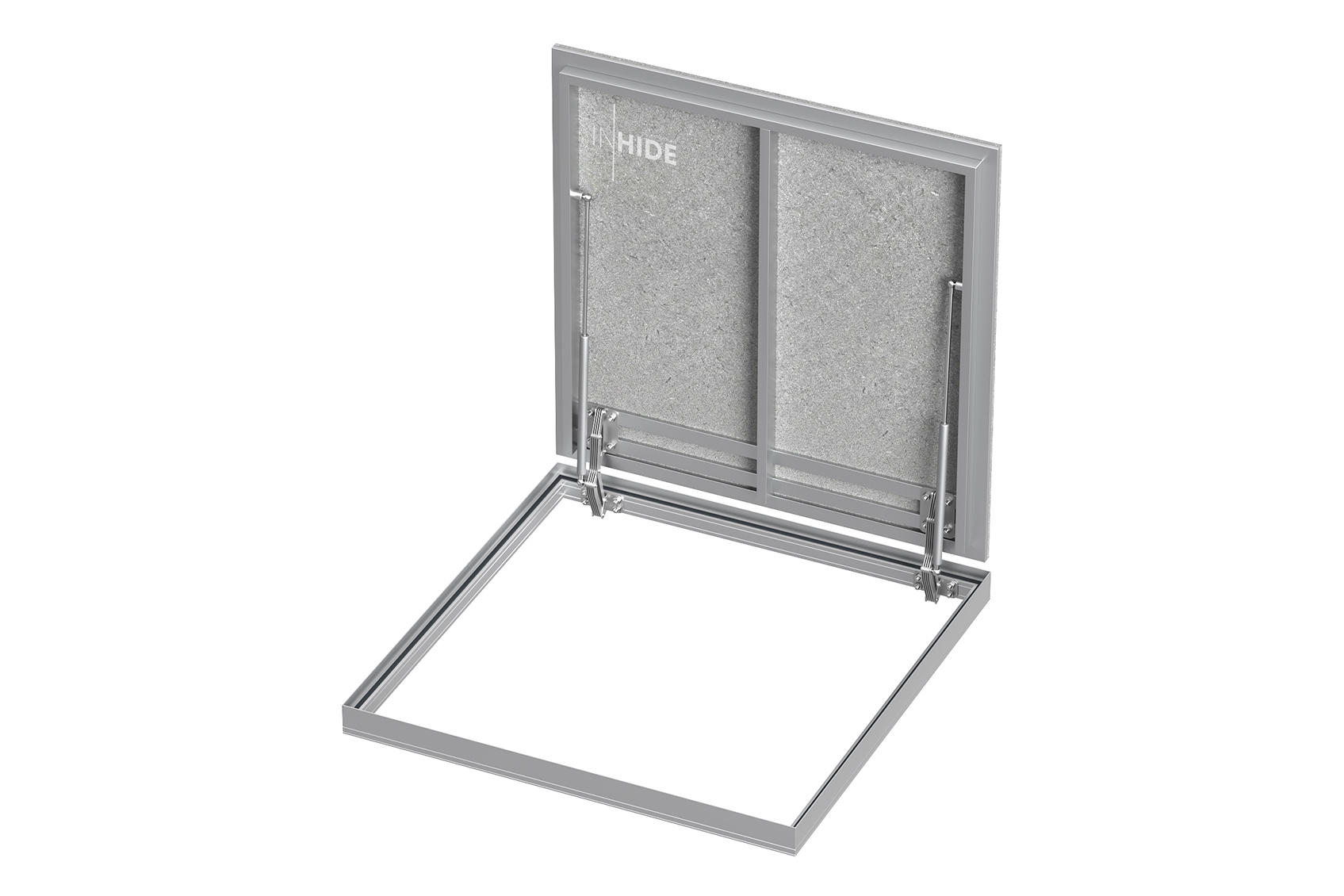

Телескопічні петлі, виготовлені з нержавіючої сталі AISI 304 товщиною 8 мм, забезпечують плавне відкривання ляди та дозволяють виконувати її 3D-регулювання у межах ±3 мм по висоті, ширині та глибині. Завдяки цьому після завершення монтажу й облицювання можна досягти ідеального вирівнювання люка відносно підлогового покриття.

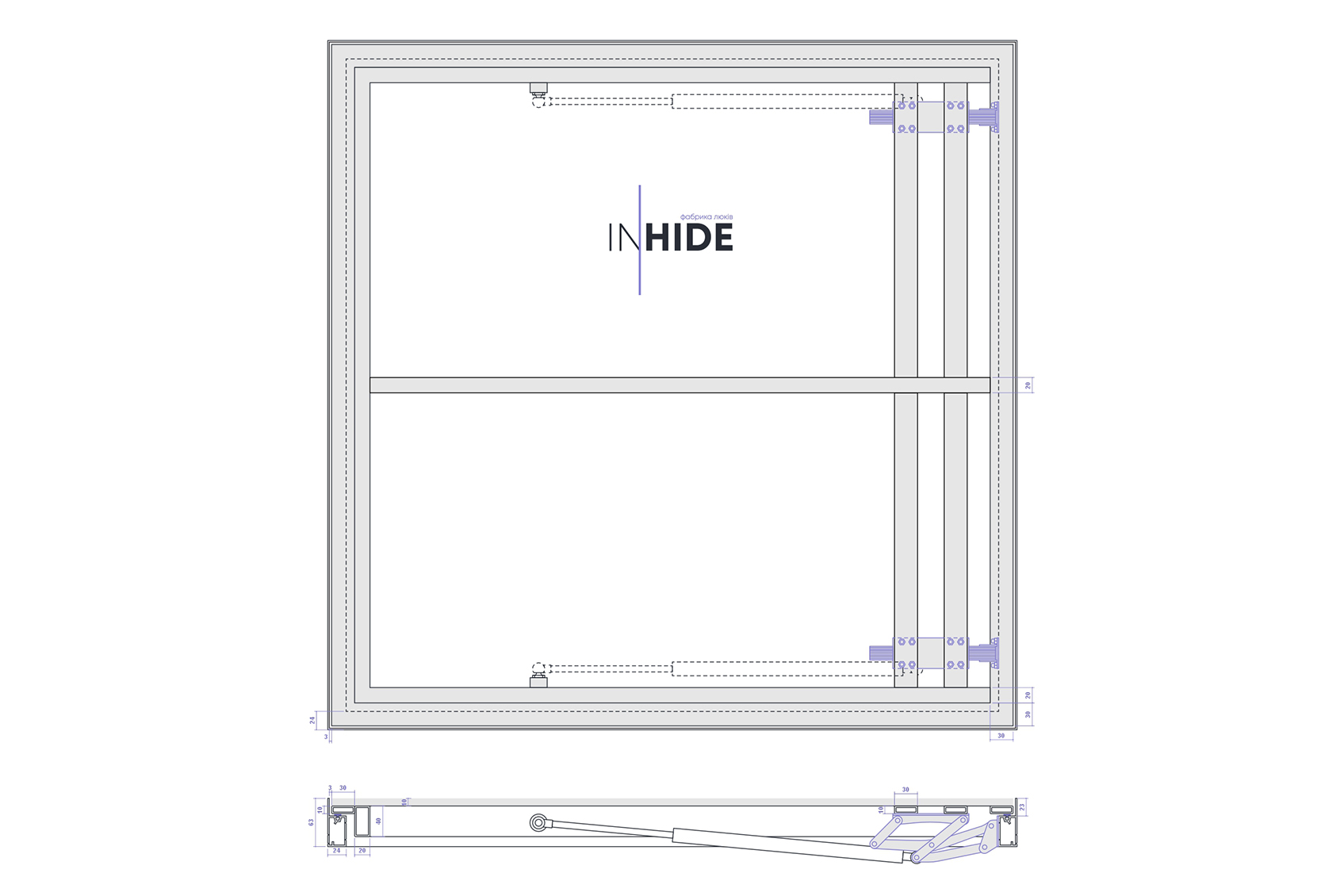

Проміжок між рамою та лядою становить лише 2 мм, що робить конструкцію практично непомітною після монтажу. Загальна монтажна глибина люка складає 64 мм, а з урахуванням виступу телескопічних петель — 88 мм.

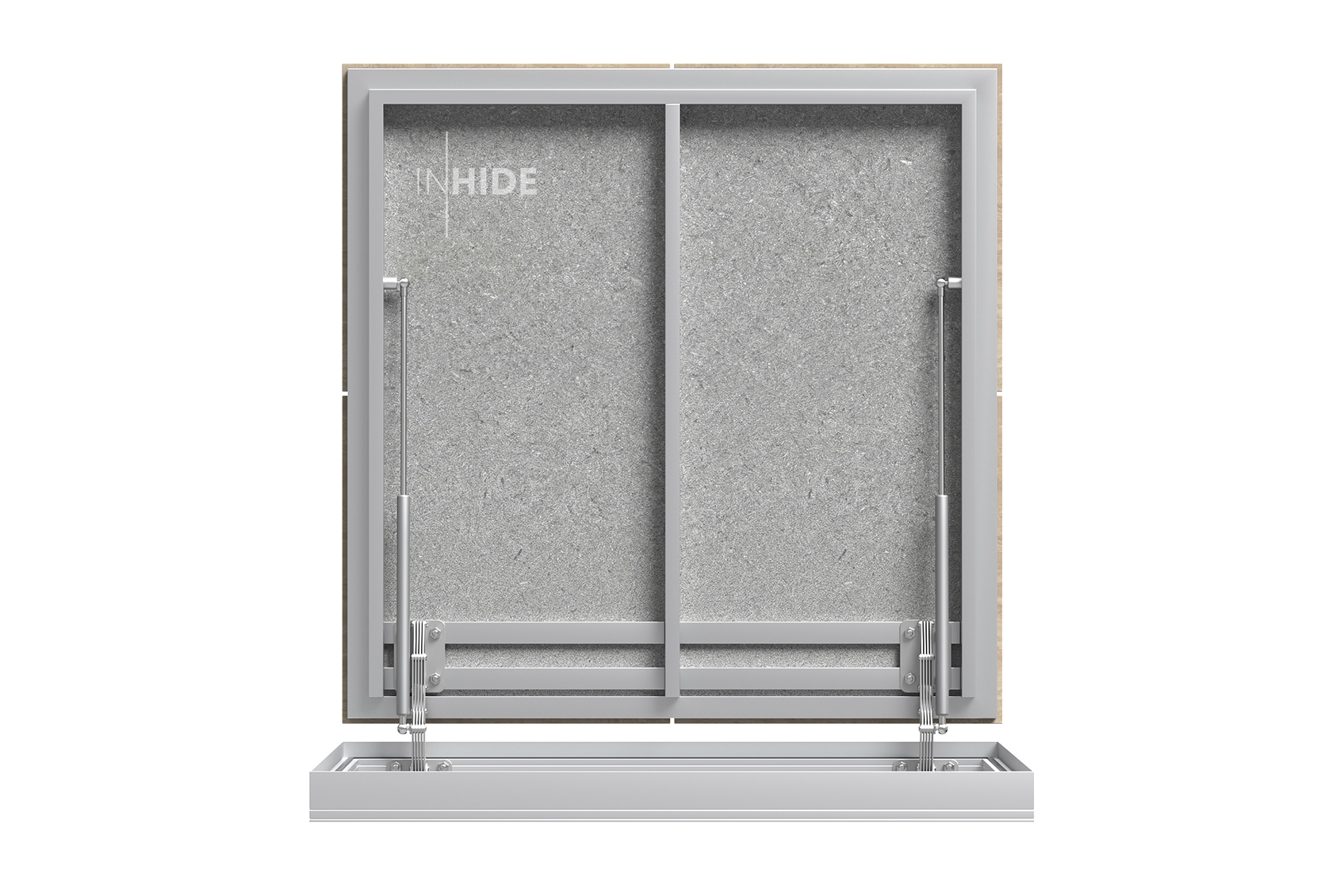

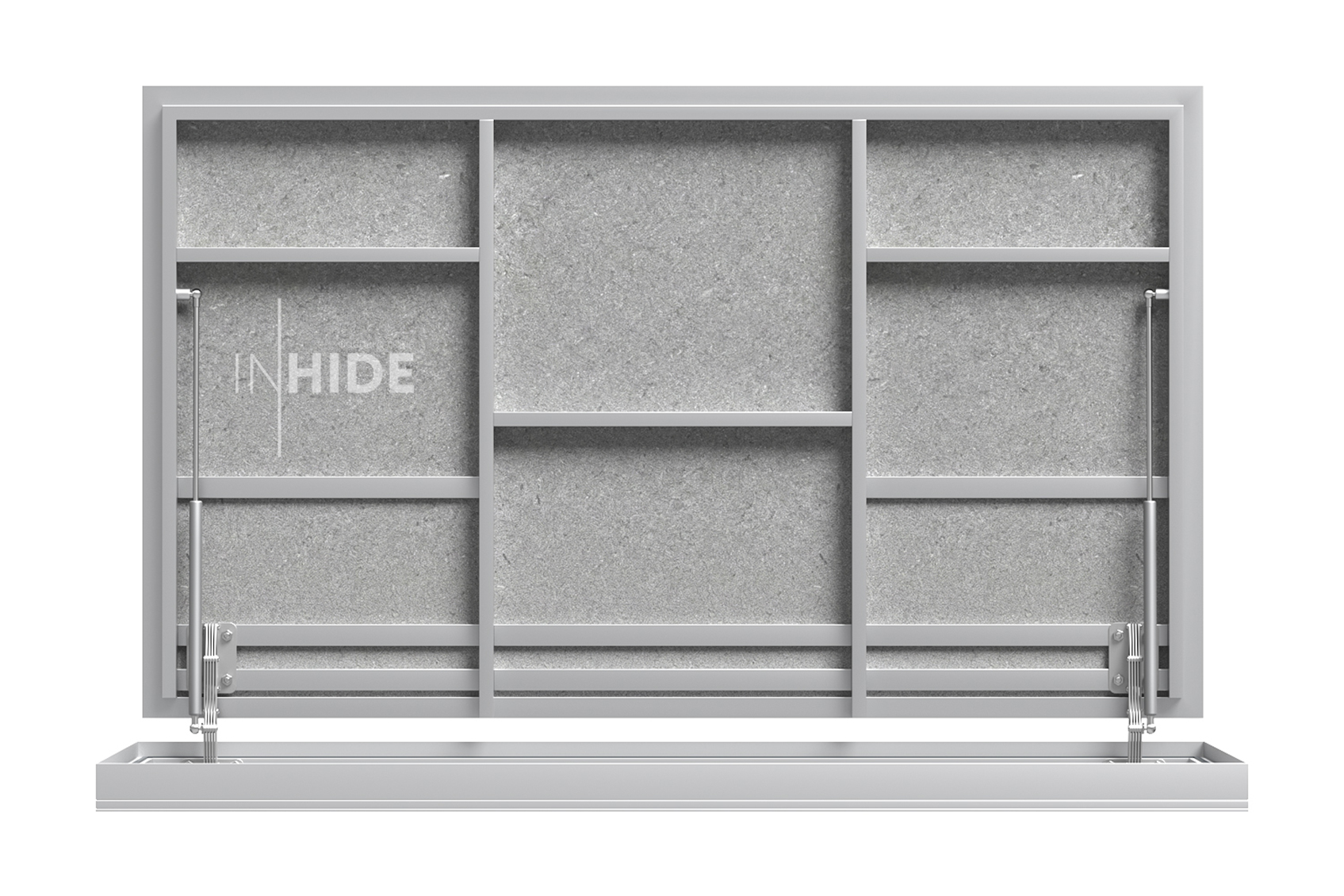

Відкривання ляди здійснюється напівавтоматично за допомогою промислових газових амортизаторів, які плавно підіймають кришку до кута відкривання 75°. Додатково конструкція обладнана поворотним замком, який може відкриватися як зовні, так і зсередини спеціальним ключем. Для підйому ляди використовується знімна ручка, що вкручується у різьбовий отвір замка.
Кількість газових амортизаторів визначається інженерами INHIDE індивідуально для кожного виробу залежно від габаритів люка, площі, ваги облицювального матеріалу та розташування петель. Це забезпечує плавну, безпечну та довговічну роботу конструкції протягом усього терміну експлуатації.
Стандартні розміри одностулкової моделі становлять від 600×600 мм до 1000×1200 мм (де сторона W — сторона розташування петель). Конструкція з двома лядами не передбачена. Якщо необхідно виготовити люк більших розмірів, компанія INHIDE пропонує індивідуальне виконання з використанням рами з нержавіючої сталі AISI 304, яка дозволяє реалізувати нестандартні проєкти з урахуванням усіх технічних вимог.
Конструкція GRAND розрахована на експлуатаційне навантаження до 400 кг/м², що забезпечує безпечне пересування людей по поверхні люка. Перевищення рекомендованого навантаження або наїзд транспортних засобів можуть призвести до деформації конструкції та порушення роботи механізму відкривання.
GRAND від INHIDE — це професійне рішення для об’єктів із підвищеними вимогами до вологостійкості, довговічності, герметичності та естетики, яке поєднує сучасні матеріали, телескопічний механізм відкривання, можливість 3D-регулювання та максимальний комфорт експлуатації навіть у найскладніших умовах.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний підбір габаритів прихованого підлогового люка GRAND є одним із найважливіших етапів проєктування конструкції. Від точності розрахунків залежить не лише якість монтажу, а й коректна робота механізмів відкривання, зручність експлуатації та зовнішній вигляд готового покриття.
Фахівці INHIDE рекомендують визначати розміри люка ще на стадії проєктування підлоги, враховуючи геометрію монтажного отвору, тип облицювального матеріалу, його товщину, ширину міжплиткових швів, спосіб монтажу конструкції та особливості подальшої експлуатації.
Монтаж люка всередині отвору
Якщо люк встановлюється всередину монтажного отвору бетонного або залізобетонного перекриття, а його розміри не прив’язуються до формату облицювального матеріалу, рекомендується виготовляти конструкцію з габаритними розмірами, які на 10 мм менші за фактичні розміри монтажного отвору по ширині та довжині.
Такий монтажний зазор дозволяє компенсувати можливі нерівності бетонного отвору, спрощує встановлення рами та забезпечує достатній простір для точного вирівнювання конструкції під час монтажу.
Монтаж люка поверх монтажного отвору
Якщо конструкція встановлюється поверх монтажного отвору, рекомендований габаритний розмір люка повинен бути на 50 мм більшим за отвір по всьому периметру (по ширині та довжині).
Такий спосіб монтажу забезпечує надійну опору рами на перекриття, рівномірний розподіл навантаження та значно спрощує встановлення конструкції. Крім того, цей варіант дозволяє монтувати люк навіть після завершення облицювання прилеглої поверхні, що особливо актуально під час реконструкції або модернізації вже готових об’єктів.
Підбір розміру під облицювання
Якщо необхідно виготовити люк відповідно до розмірів плитки або іншого облицювального матеріалу, рекомендується спочатку виконати розкладку покриття.
Для визначення габаритів конструкції необхідно:
- виміряти точні розміри плитки або іншого облицювального матеріалу;
- врахувати ширину міжплиткових швів;
- визначити кількість цілих елементів, які будуть розташовані на поверхні ляди.
Компанія INHIDE рекомендує підбирати габарити люка таким чином, щоб його кришка відповідала одному або кільком цілим фрагментам облицювання. Це дозволяє уникнути підрізання плитки, зберегти правильну геометрію покриття та зробити ревізійний люк практично непомітним після завершення оздоблювальних робіт.
Вимоги до монтажного отвору
Для коректного встановлення моделі GRAND мінімальна глибина монтажного отвору повинна становити не менше 150 мм, якщо конструкція монтується всередину перекриття.
У разі встановлення люка поверх монтажного отвору товщина перекриття не має принципового значення, оскільки несуча частина конструкції спирається на поверхню основи.
Перед монтажем рекомендується переконатися, що монтажний отвір має правильну геометрію, достатню несучу здатність та не містить елементів, які можуть перешкоджати роботі телескопічних петель або газових амортизаторів.

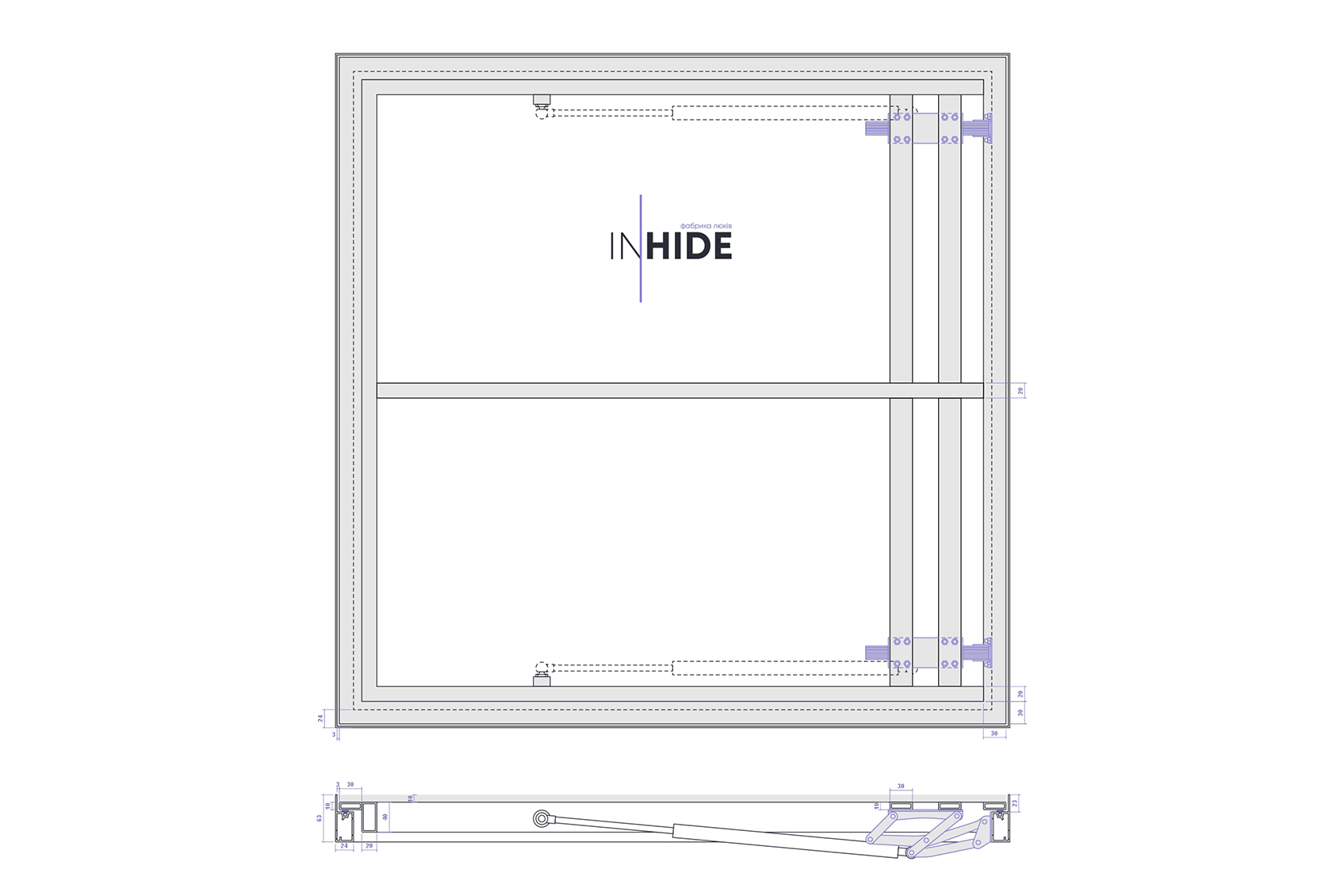

Корисний (світловий) отвір
Під час вибору розмірів необхідно враховувати, що фактичний корисний (світловий) отвір після встановлення люка буде меншим за його зовнішні габарити через конструктивні особливості рами та петльового механізму.
Для моделі GRAND світловий отвір зменшується:
- по ширині L (сторона, перпендикулярна петлі) — на 114 мм, з яких:
- 48 мм займає рама;
- 66 мм — конструкція телескопічної петлі;
- по довжині W (сторона розташування петель) — на 48 мм за рахунок товщини рами.
Саме ці параметри визначають фактичний розмір доступу до технічного приміщення після монтажу конструкції.
Рекомендація INHIDE. Якщо у вас виникають сумніви щодо вибору оптимального розміру люка, способу його встановлення або сумісності з облицювальним матеріалом, зверніться до технічних спеціалістів INHIDE. Наші інженери виконають професійний розрахунок конструкції, врахують усі особливості об’єкта та запропонують оптимальне рішення для довговічної, безпечної й комфортної експлуатації люка.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Підготовка монтажного отвору
Перед встановленням прихованого підлогового люка GRAND необхідно підготувати монтажний отвір правильної геометричної форми (квадратної або прямокутної) з кутами 90°. Стіни отвору повинні бути рівними, міцними та очищеними від пилу, залишків будівельних матеріалів і будь-яких елементів, що можуть перешкоджати монтажу.
При встановленні люка всередину бетонного перекриття його товщина повинна становити не менше 150 мм. Якщо товщина перекриття є меншою, необхідно передбачити додаткові елементи кріплення або металеве підсилення конструкції відповідно до рекомендацій спеціалістів.
Фінішне облицювання підлоги допускається виконувати до встановлення люка, що значно спрощує монтаж конструкції та дозволяє максимально точно інтегрувати її у готове покриття.
Встановлення та фіксація люка
Модель GRAND може монтуватися двома способами:
- всередину монтажного отвору бетонного перекриття;
- поверх бетонного перекриття.
1.
Перед встановленням необхідно визначити кінцевий рівень чистової підлоги. Раму люка слід розташувати таким чином, щоб після облицювання верхня площина ляди знаходилася врівень із поверхнею готової підлоги.
Від розрахованого рівня рекомендується відступити 1–2 мм вниз, після чого нанести монтажну лінію по всьому периметру отвору.
Для опори конструкції необхідно підготувати сталеві монтажні кутники (не входять до комплекту поставки).
Для кожної сторони рами рекомендується використовувати не менше трьох кутників розміром 24×40×3 мм.
Якщо рама виготовлена з нержавіючої сталі, рекомендується застосовувати кутники з нержавіючої сталі AISI 304.
Кутники кріпляться до стінок монтажного отвору таким чином, щоб їх горизонтальна полиця утворювала опорний майданчик на рівні монтажної лінії.
Фіксація може виконуватися:
- анкерними болтами;
- арматурними закладними;
- зварюванням до металевого каркаса;
- іншими способами залежно від конструкції перекриття.
Після встановлення опорних елементів люк акуратно опускається на підготовлені полиці та закріплюється до перекриття саморізами з потайною головкою.
Після монтажу необхідно перевірити:
- горизонтальність конструкції;
- відсутність перекосів;
- правильність роботи телескопічних петель;
- плавність відкривання ляди;
- правильне прилягання ущільнювача.
Порожнини між рамою люка та бетонним перекриттям рекомендується заповнити цементним або спеціальним ремонтним розчином, який одночасно забезпечить жорстку фіксацію конструкції та додаткову герметизацію монтажного вузла.
2.
Якщо в зоні встановлення люка змонтована електрична система підігріву підлоги, рекомендується відмовитися від використання сталевих кутників та застосовувати монтаж на сталевих анкерах.
Рекомендовані параметри анкерів:
- довжина 60–100 мм;
- діаметр 6–10 мм.
Діаметр і довжина підбираються залежно від маси конструкції та ваги облицювального матеріалу.
Рекомендована відстань між анкерами становить 200–300 мм, а зі сторони розташування телескопічних петель — не більше 200 мм.
3.
При встановленні люка поверх бетонного перекриття використовуються зовнішні монтажні кутники розміром 40×40×3 мм.
Для кожної сторони рами рекомендується використовувати не менше трьох кутників.
Кутники закріплюються вертикально до зовнішньої сторони рами, а горизонтально — до бетонної основи.
Після виставлення конструкції рама закріплюється саморізами з потайною головкою, які вкручуються з внутрішньої сторони профілю.
Після остаточної фіксації конструкції місця примикання рекомендується забетонувати або заповнити високоміцним ремонтним розчином до рівня верхньої площини рами.
Облицювання люка
Після завершення монтажу на вологостійку плиту Aquapanel наноситься плитковий клей відповідно до рекомендацій його виробника.
Після цього виконується облицювання обраним матеріалом:
- керамічною плиткою;
- керамогранітом;
- натуральним каменем;
- вініловою плиткою;
- терасною дошкою;
- іншими матеріалами, сумісними з конструкцією люка.
При використанні інших облицювальних матеріалів необхідно дотримуватися технології монтажу, рекомендованої їх виробником.
Важливо! Облицювальний матеріал не повинен виступати за зовнішні габарити ляди, оскільки це може вплинути на правильну роботу механізму відкривання.
Після завершення облицювання не рекомендується навантажувати люк та пересуватися по ньому протягом не менше 72 годин, доки клейовий склад повністю не набере проєктну міцність.
Умови транспортування та зберігання
Для збереження геометрії конструкції та її експлуатаційних характеристик необхідно дотримуватися наступних вимог:
- транспортування виробу здійснюється виключно у спеціальному захисному дерев’яному каркасі;
- зберігати люк необхідно лише у сухих закритих приміщеннях;
- рекомендована температура зберігання — від +5°C до +45°C;
- відносна вологість повітря не повинна перевищувати 80%;
- забороняється зберігати виріб ближче ніж 2 метри до відкритих джерел тепла;
- необхідно уникати прямого потрапляння води на конструкцію та механізми люка.
Важлива інформація
Під час експлуатації слід пам’ятати, що GRAND є великогабаритною металевою конструкцією зі значною масою та рухомими механізмами.
Не залишайте люк відкритим без нагляду. Особливу увагу необхідно приділяти безпеці дітей та домашніх тварин. Під час відкривання і закривання переконайтеся, що в зоні руху ляди відсутні сторонні предмети.
Недотримання правил експлуатації або необережне поводження з конструкцією може призвести до травмування або пошкодження механізмів люка.
Дотримання наведених рекомендацій забезпечить довговічну, безпечну та безвідмовну роботу прихованого підлогового люка GRAND протягом багатьох років.
