FORT — герметичний прихований підлоговий люк під плитку та бруківку з холоднокатаної сталі.
Конструкція розрахована для облицювання бруківкою, тротуарною плиткою, керамогранітом, натуральним каменем, мармуром, гранітом та іншими твердими покриттями
Від 88 000 грн
Немає в наявності
Від 88 000 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
FORT — це професійний герметичний підлоговий ревізійний люк, спеціально розроблений для експлуатації на приватних, комерційних та громадських об’єктах, де необхідно поєднати високу міцність конструкції, герметичність, довговічність і прихований монтаж. Модель призначена для облицювання бруківкою, тротуарною плиткою, натуральним каменем та іншими важкими матеріалами, забезпечуючи практично непомітний доступ до підземних комунікацій.
Головною особливістю FORT є міцна конструкція, виготовлена з електрозварної холоднокатаної конструкційної сталі товщиною 5 мм. Метал проходить повний цикл антикорозійної підготовки, включаючи фосфатування, після чого покривається поліефірною порошковою фарбою, яка забезпечує надійний захист від корозії, механічних пошкоджень та впливу атмосферних факторів. Завдяки такій технології конструкція зберігає свої експлуатаційні властивості протягом багатьох років навіть при інтенсивному використанні.
Лоток люка має загальну висоту 60 мм та корисну глибину 55 мм, що дозволяє заповнювати його бетонною сумішшю з подальшим облицюванням тротуарною плиткою, бруківкою, гранітом, мармуром, керамогранітом або іншими твердими матеріалами товщиною до 40 мм. Після завершення монтажу люк повністю інтегрується в покриття, залишаючись практично непомітним.
За умови правильного монтажу та дотримання технології бетонування конструкція може виготовлятися у виконанні, що відповідає класу навантаження C250, завдяки чому люк підходить для зон із рухом легкового транспорту, прибудинкових територій, паркінгів, тротуарів, технічних майданчиків та інших об’єктів із підвищеним експлуатаційним навантаженням.
Призначення
Підлоговий люк FORT використовується для організації прихованого доступу до:
- інженерних мереж;
- водопровідних та каналізаційних комунікацій;
- кабельних трас;
- електротехнічних мереж;
- систем зв’язку;
- дренажних вузлів;
- оглядових і каналізаційних колодязів;
- насосних станцій;
- технічних камер;
- приямків;
- льохів та цокольних приміщень.
Модель однаково ефективно застосовується у приватному будівництві, житлових комплексах, громадських просторах, промислових підприємствах та комерційних об’єктах.
Матеріали для облицювання
Конструкція дозволяє виконувати облицювання:
- тротуарною плиткою;
- бруківкою;
- керамогранітом;
- натуральним гранітом;
- мармуром;
- декоративним каменем;
- терасною дошкою;
- іншими твердими матеріалами товщиною до 40 мм.
Після укладання облицювання поверхня люка повністю повторює навколишнє покриття, забезпечуючи максимально прихований вигляд конструкції.
Конструкція та матеріали
У стандартному виконанні FORT виготовляється з листової холоднокатаної конструкційної сталі товщиною 5 мм.
Перед нанесенням покриття всі сталеві елементи проходять:
- фосфатування;
- антикорозійну підготовку;
- поліефірне порошкове фарбування.
Таке багаторівневе покриття ефективно захищає метал від корозії, впливу вологи, дорожніх реагентів, ультрафіолетового випромінювання та механічних пошкоджень, значно продовжуючи строк служби виробу.
Усі зварні з’єднання виконуються методом MIG відповідно до міжнародного стандарту DIN EN ISO 5817, що гарантує високу міцність конструкції та стабільність геометрії навіть при значних навантаженнях.

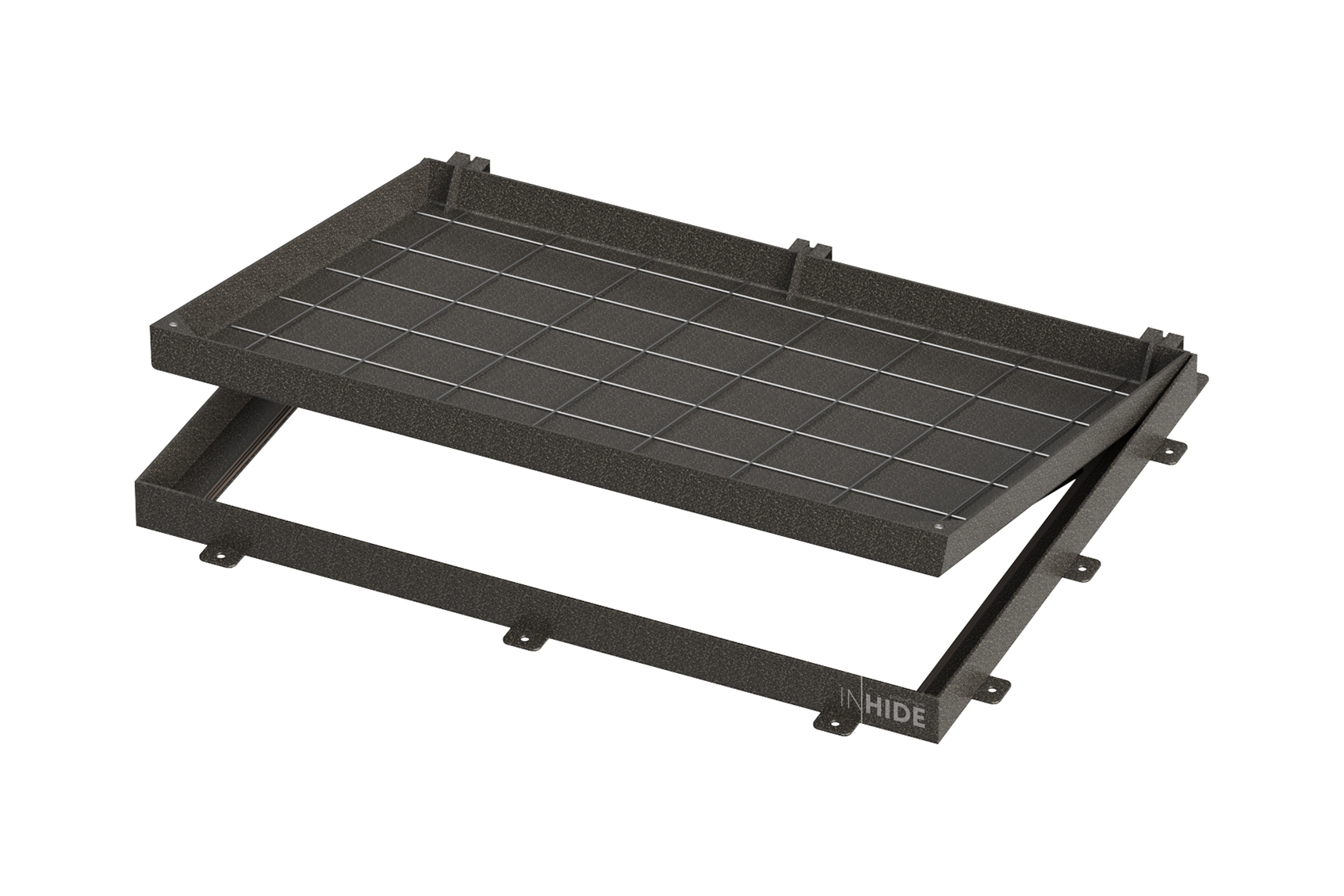

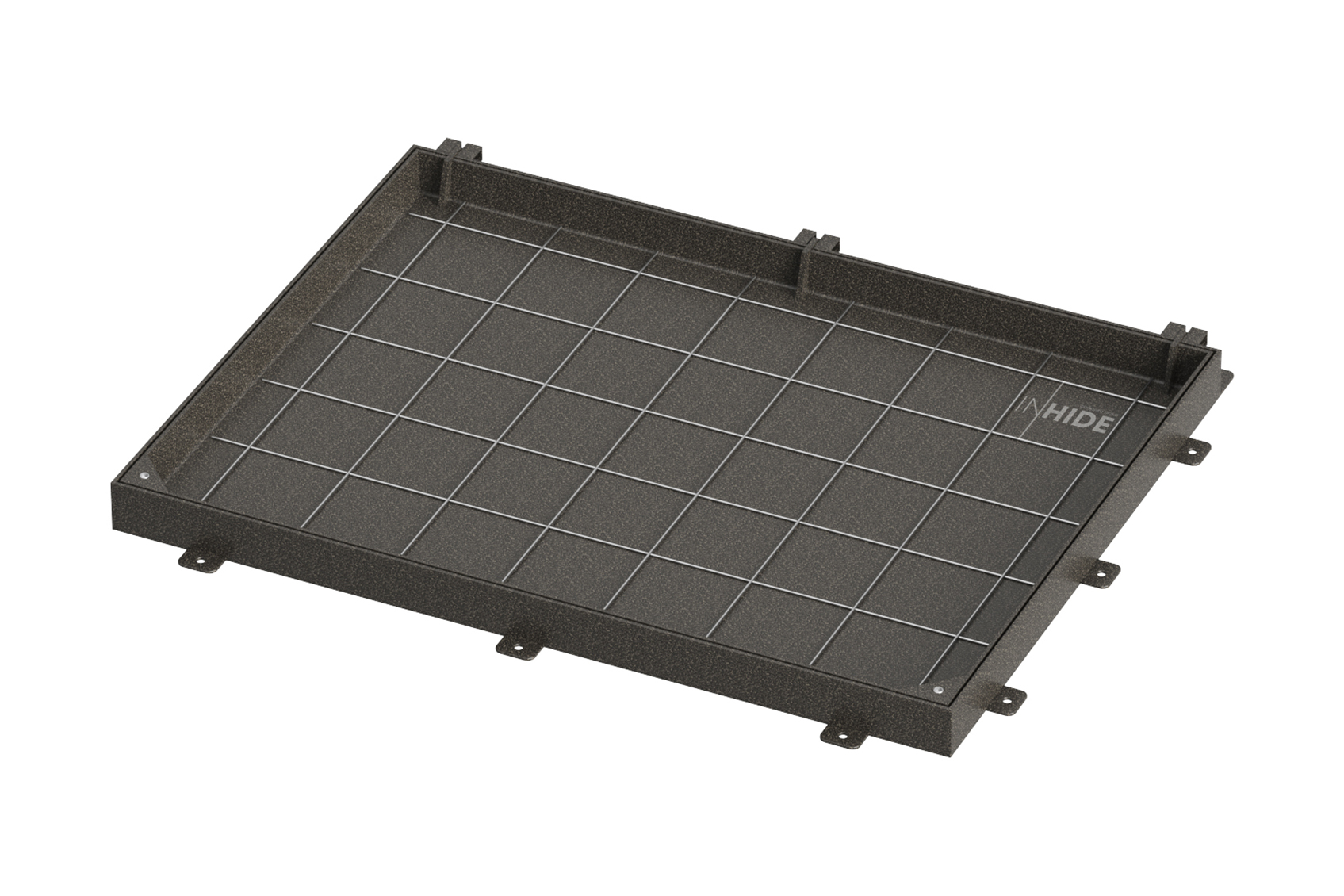

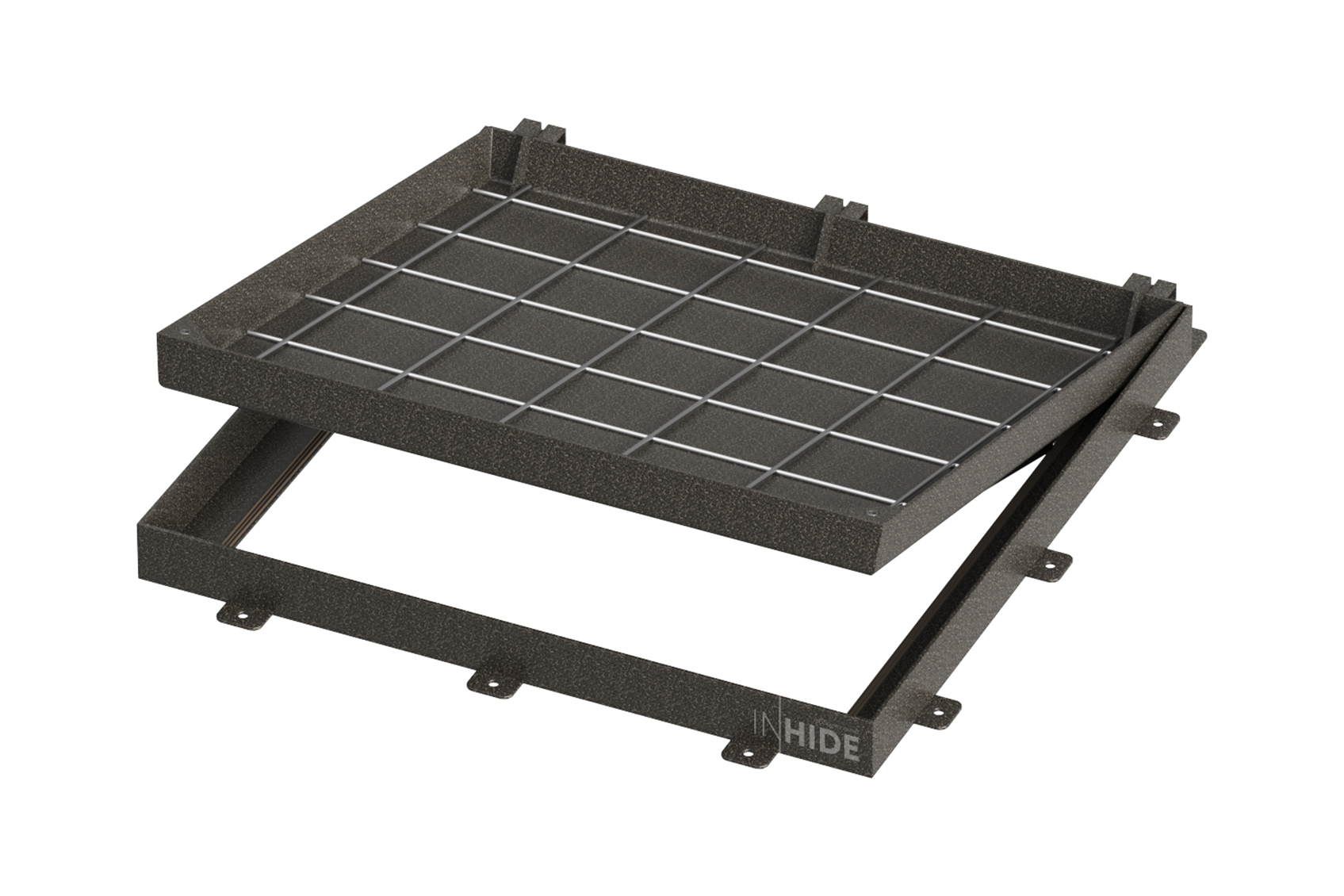

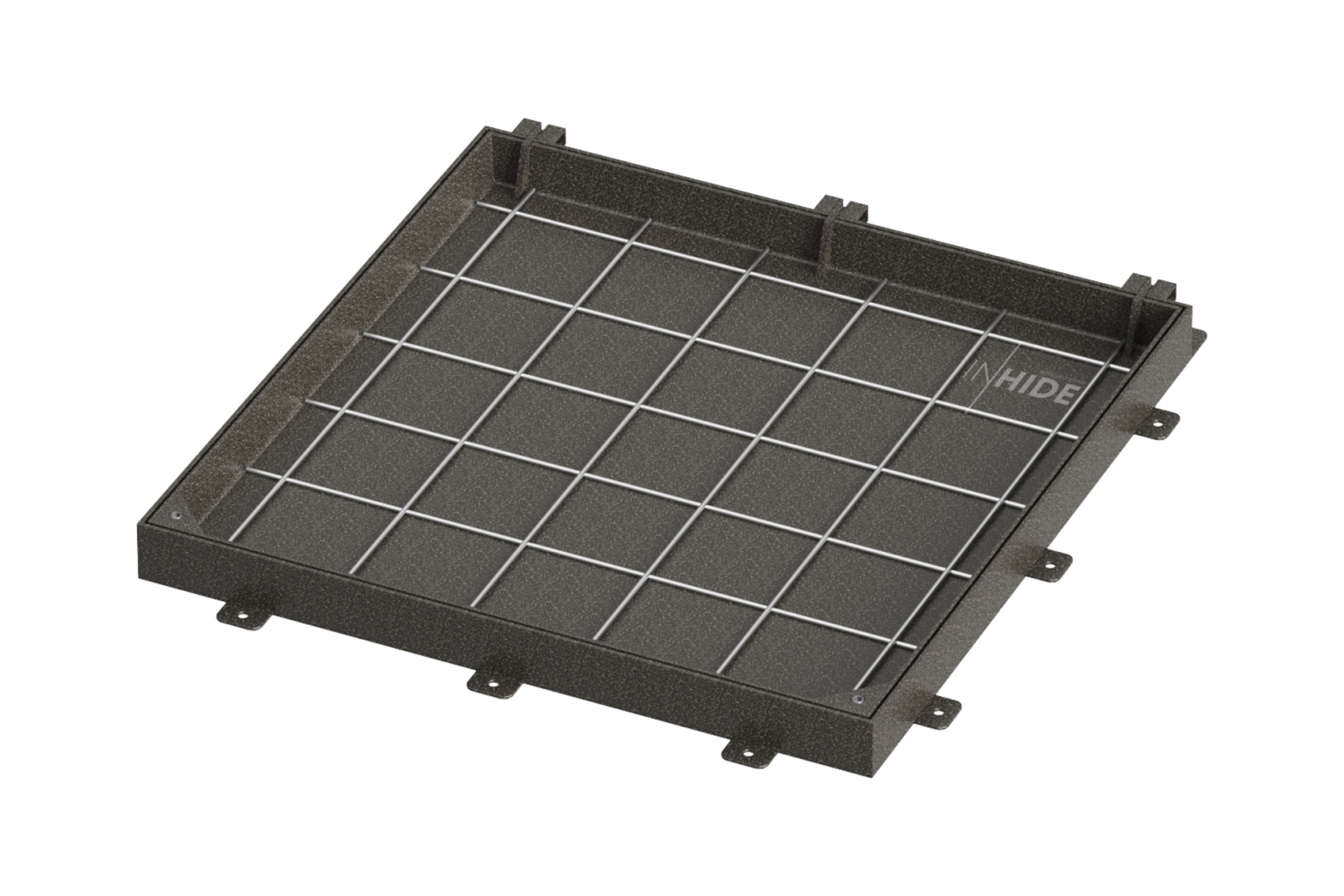

Конструкція складається з міцної сталевої рами та посиленого лотка, які з’єднані між собою потужною виносною осьовою петлею. Лоток додатково армований сталевою сіткою для надійного зчеплення бетонної суміші та облицювального матеріалу.
У нижній частині рами передбачені монтажні пластини, призначені для анкерного кріплення конструкції з подальшим бетонуванням.
Герметичність
По всьому периметру рами встановлено еластичний гумовий ущільнювач, який забезпечує високий рівень герметичності та ефективно захищає внутрішній простір від проникнення води, пилу й забруднень.

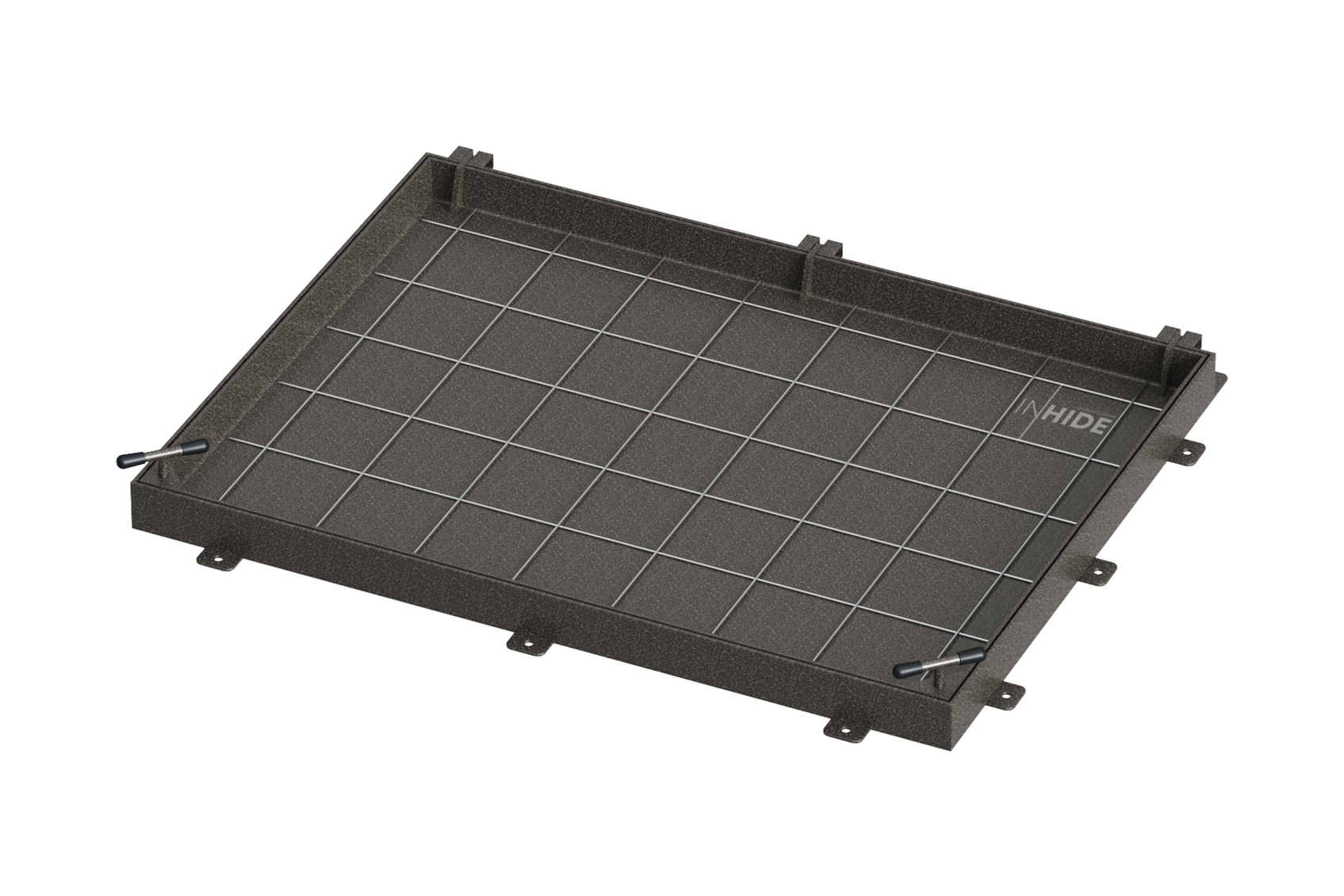

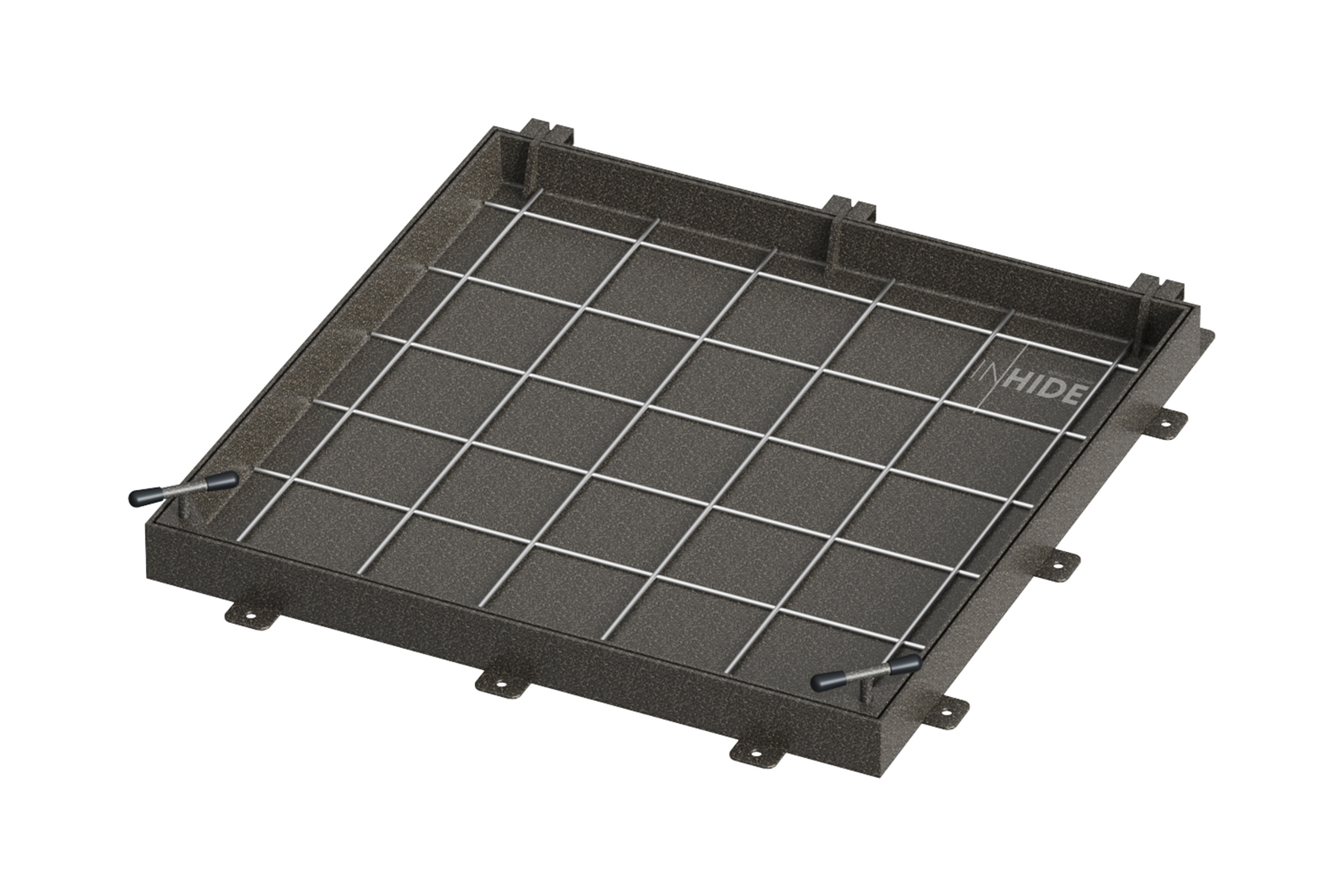

Додаткове притискання лотка до рами здійснюється спеціальними стягувальними болтами, що забезпечують рівномірне ущільнення по всьому контуру конструкції.
Система відкривання

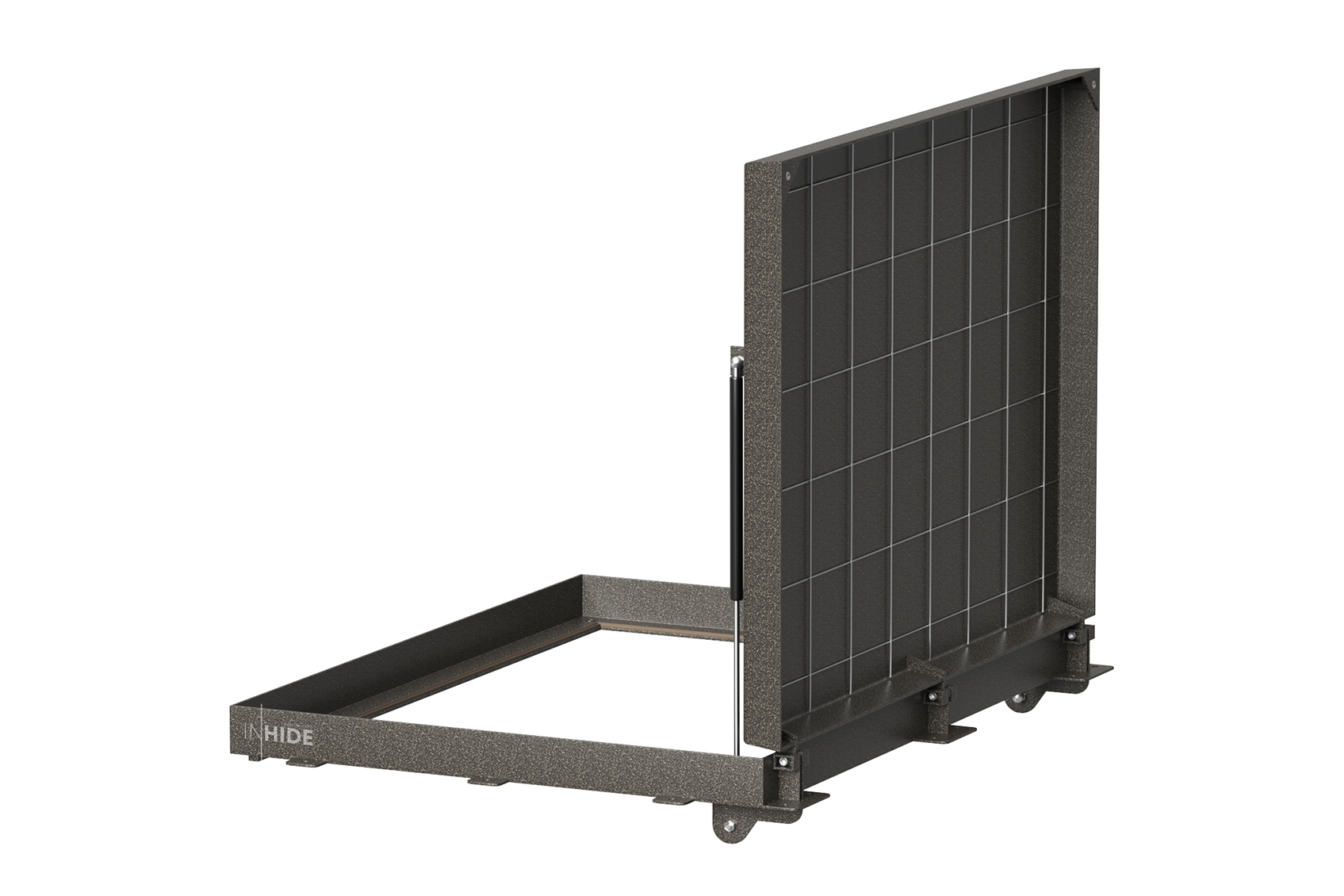

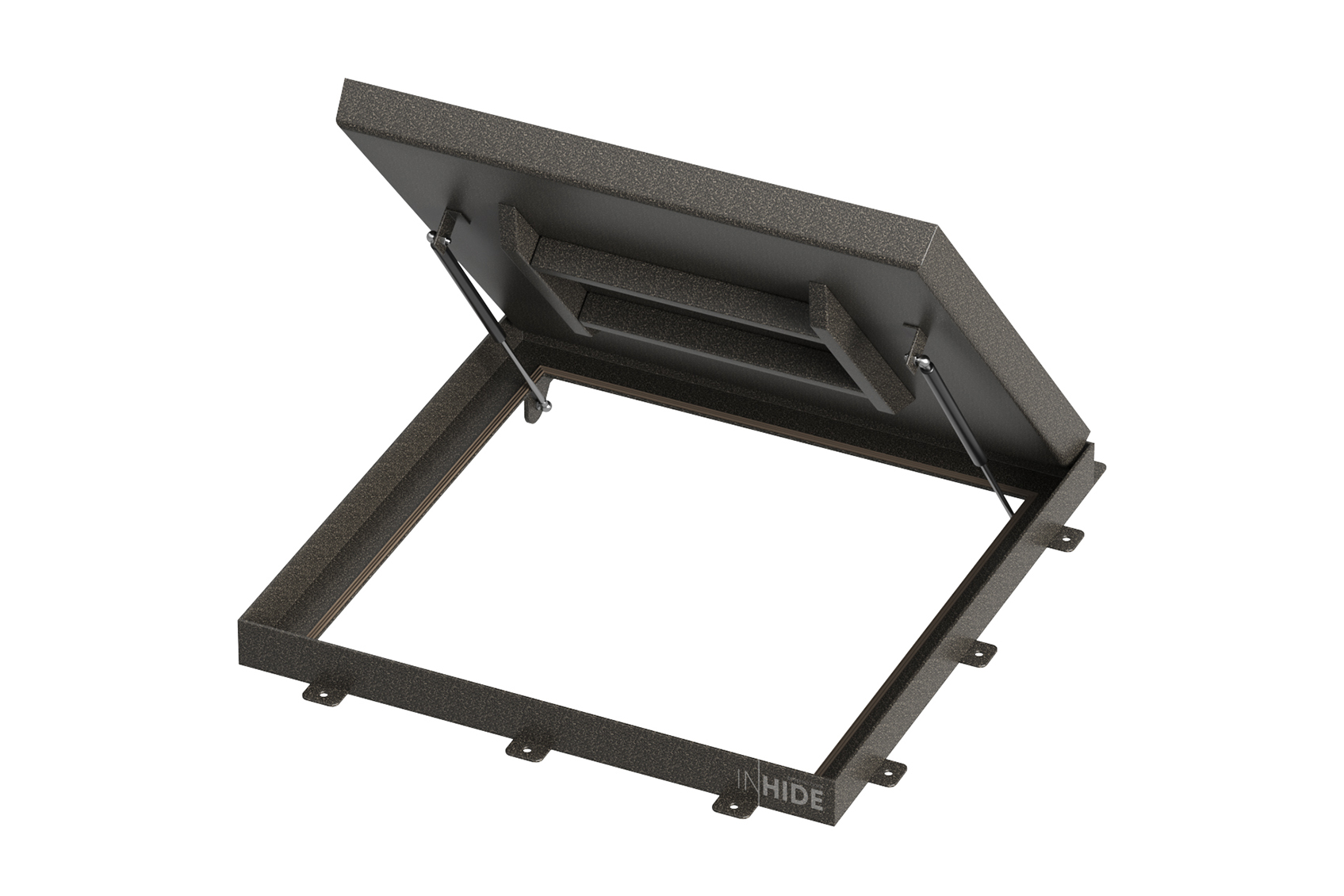

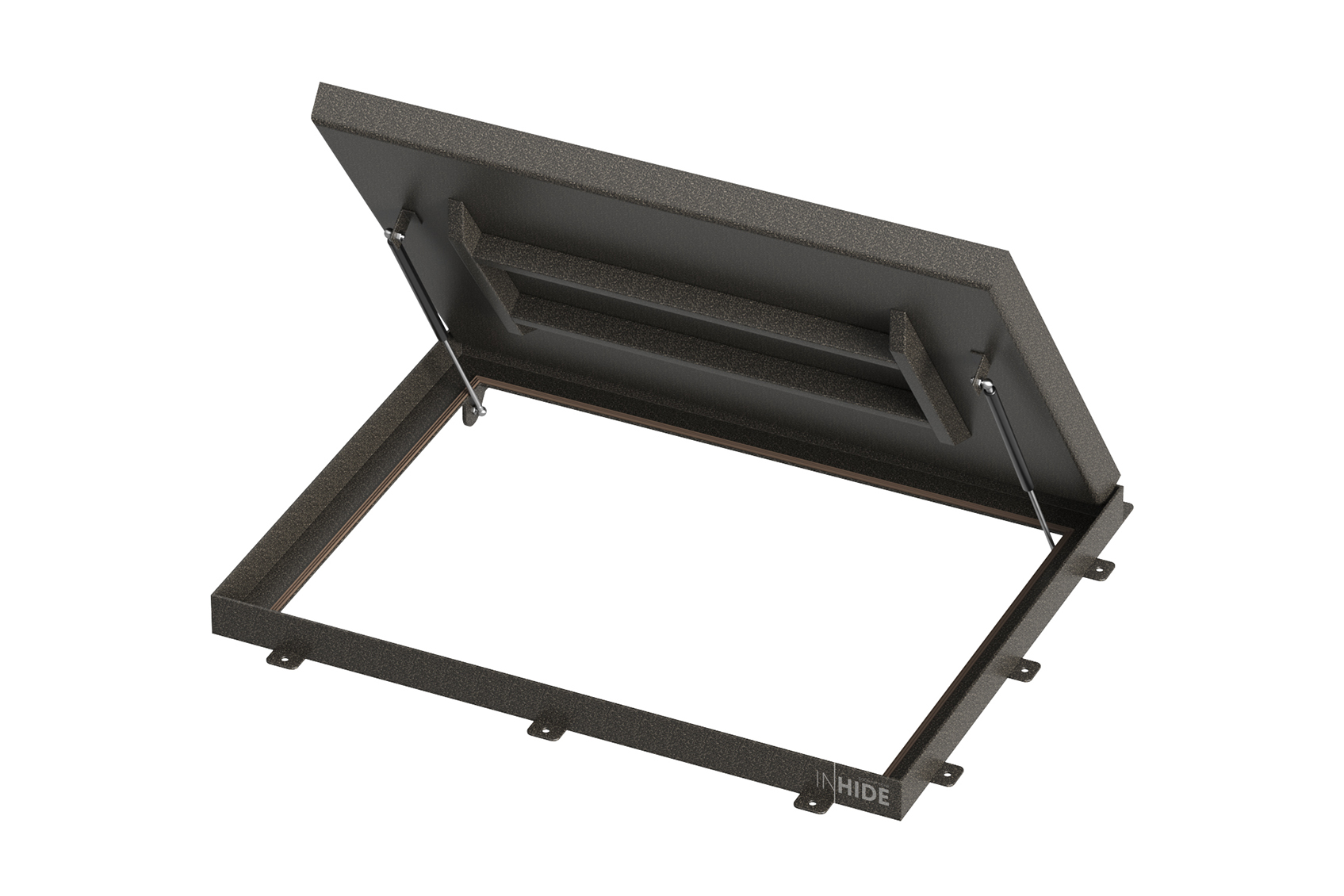

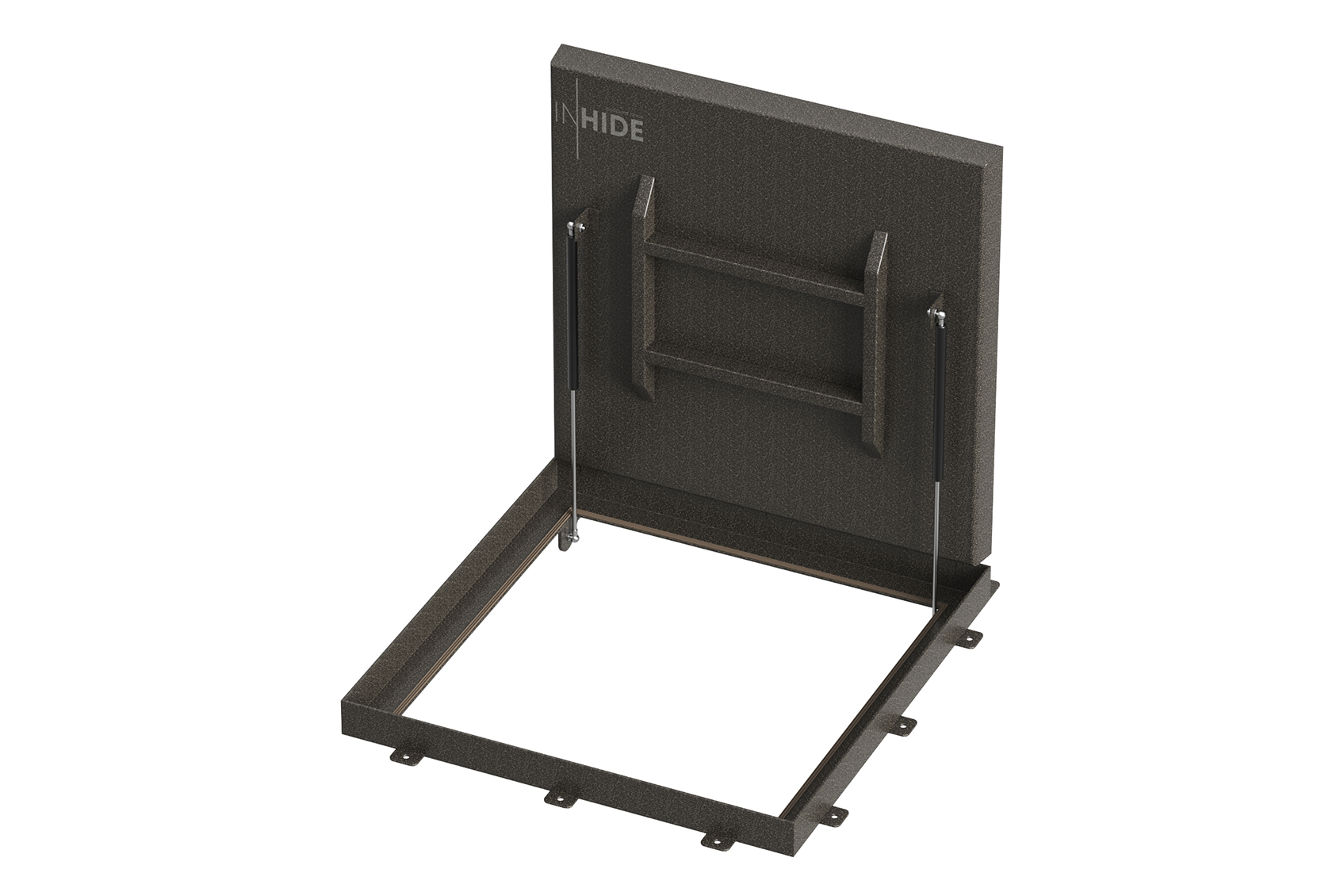

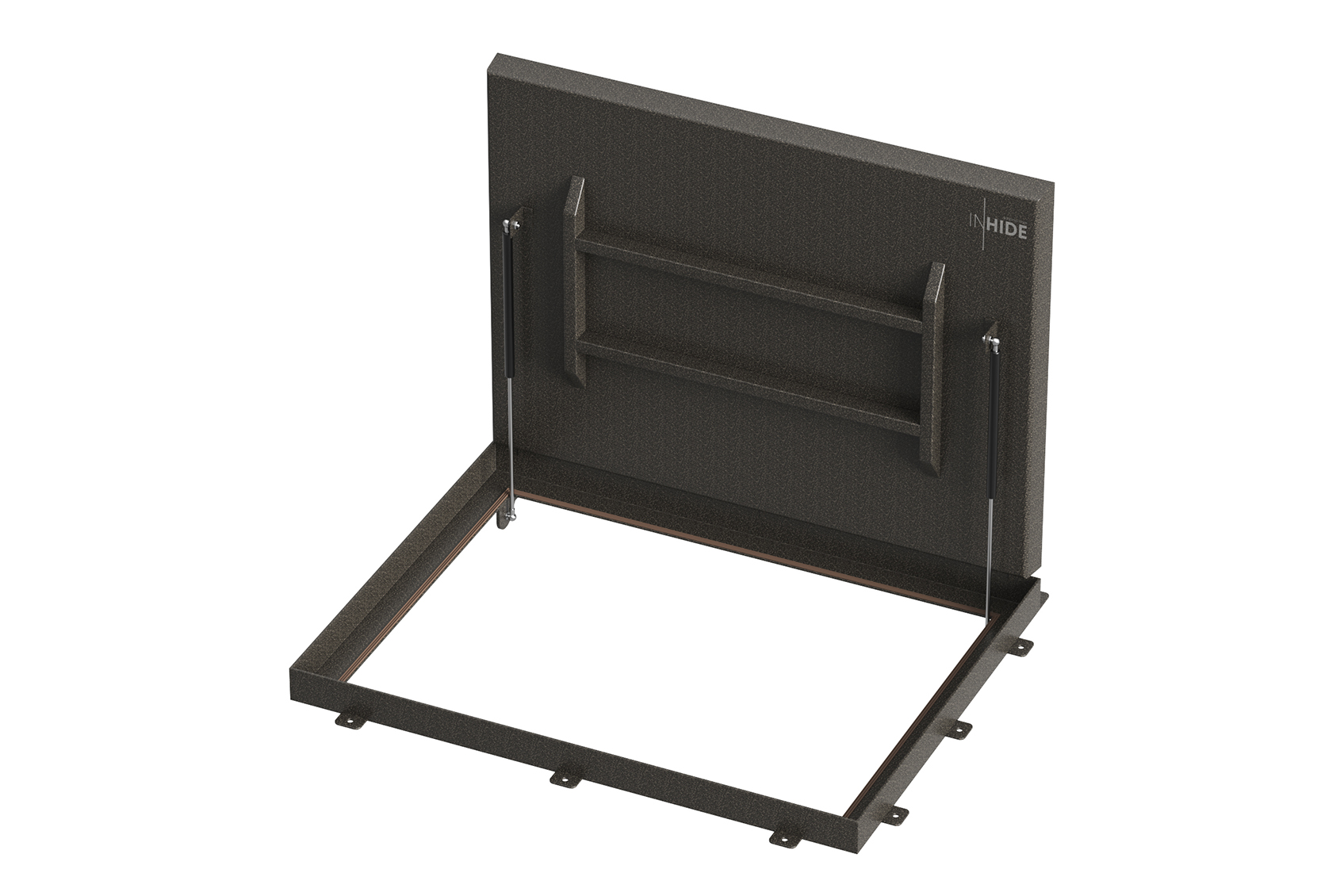

Відкривання люка здійснюється за допомогою промислових газових амортизаторів, параметри яких індивідуально підбираються інженерами INHIDE залежно від ваги облицювання, розмірів конструкції та сторони розташування петлі.
Газові амортизатори оснащені демпферами, які забезпечують плавне відкривання, м’яке гальмування у верхній точці та захищають облицювання від ударних навантажень.

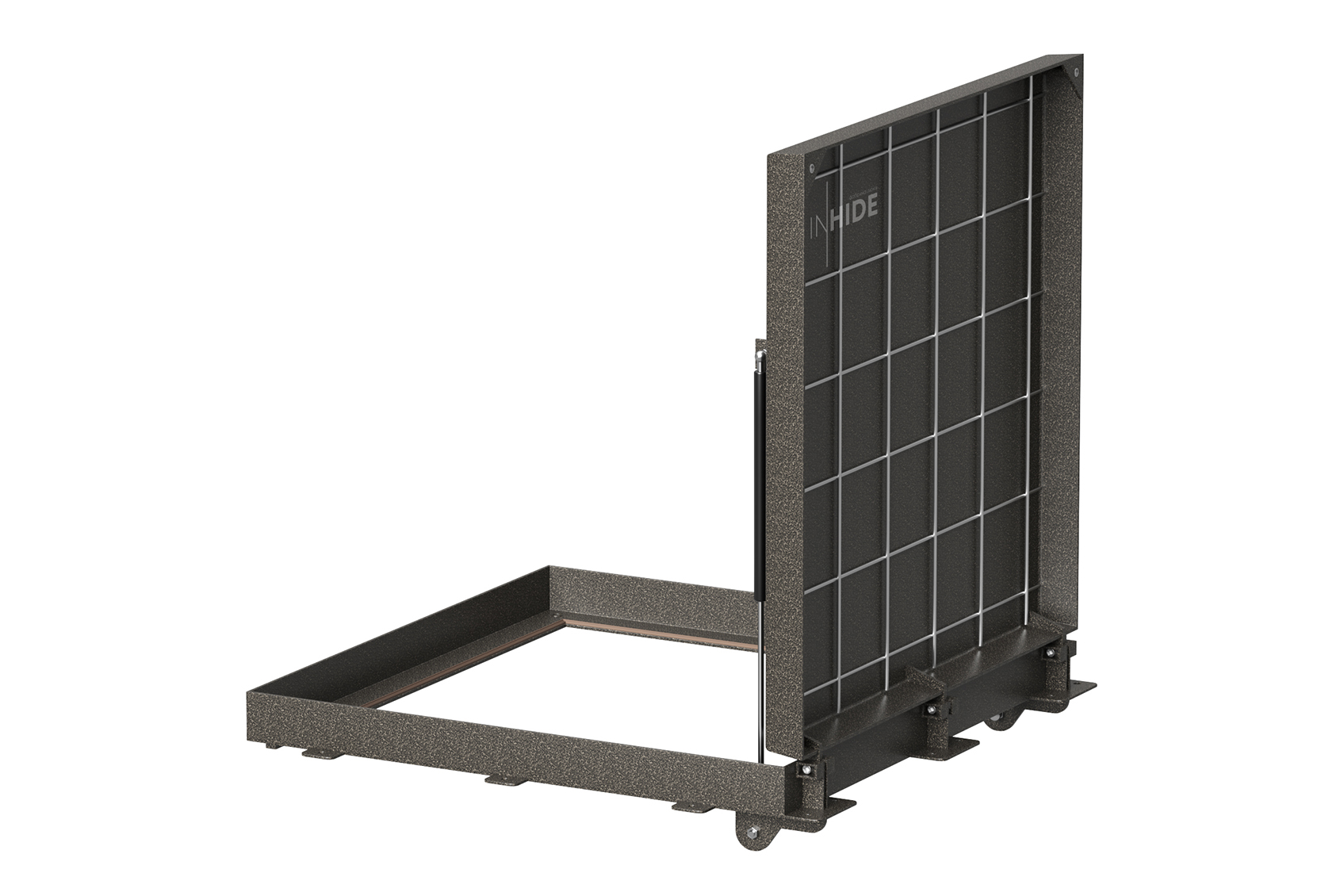

Кут відкривання лотка становить 86°, що забезпечує максимально комфортний доступ до технічного приміщення.
За бажанням замовника конструкція може комплектуватися поворотним замком із можливістю відкривання як зовні, так і зсередини.
Розміри
Стандартний модельний ряд:
- мінімальний розмір — 600 × 400 мм;
- максимальний розмір — 1200 × 1200 мм.
За потреби фахівці INHIDE можуть виготовити люк FORT за індивідуальними розмірами після виконання інженерного розрахунку навантажень, умов експлуатації та характеристик майбутнього облицювання.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильне визначення габаритів підлогового люка FORT є важливою складовою якісного проєктування та подальшої безпечної експлуатації конструкції. Від точності розрахунків залежить правильність монтажу, рівномірний розподіл навантаження, довговічність виробу та естетичний вигляд готового покриття.
Якщо розміри люка не залежать від формату облицювального матеріалу, компанія INHIDE рекомендує виготовляти конструкцію таким чином, щоб її зовнішні габарити перевищували розміри монтажного отвору на 130 мм по довжині та ширині. Такий конструктивний запас необхідний для формування міцного бетонного контуру навколо рами, який забезпечує її надійну фіксацію, рівномірне сприйняття навантажень і тривалу експлуатацію без деформацій. При цьому слід враховувати, що винесення петльового вузла на 50 мм є окремим конструктивним елементом і не входить до загальних габаритних розмірів люка.
Якщо люк підбирається під конкретний облицювальний матеріал, рекомендується заздалегідь виконати схему розкладки покриття. Для цього необхідно визначити точні розміри плитки, бруківки або іншого облицювання разом із шириною міжелементних швів. Такий підхід дозволяє максимально точно інтегрувати люк у загальний малюнок покриття, уникнути підрізання матеріалу та зробити ревізійний отвір практично непомітним після завершення монтажу.
Особливу увагу необхідно приділити бетонній основі. Для забезпечення максимальної міцності конструкції бетонування повинно виконуватися по всьому периметру рами із шириною не менше 150 мм з кожного боку. Саме така товщина бетонного поясу гарантує правильний розподіл експлуатаційних навантажень, запобігає просіданню конструкції та забезпечує стабільну роботу люка навіть за інтенсивної експлуатації або значних механічних навантажень.

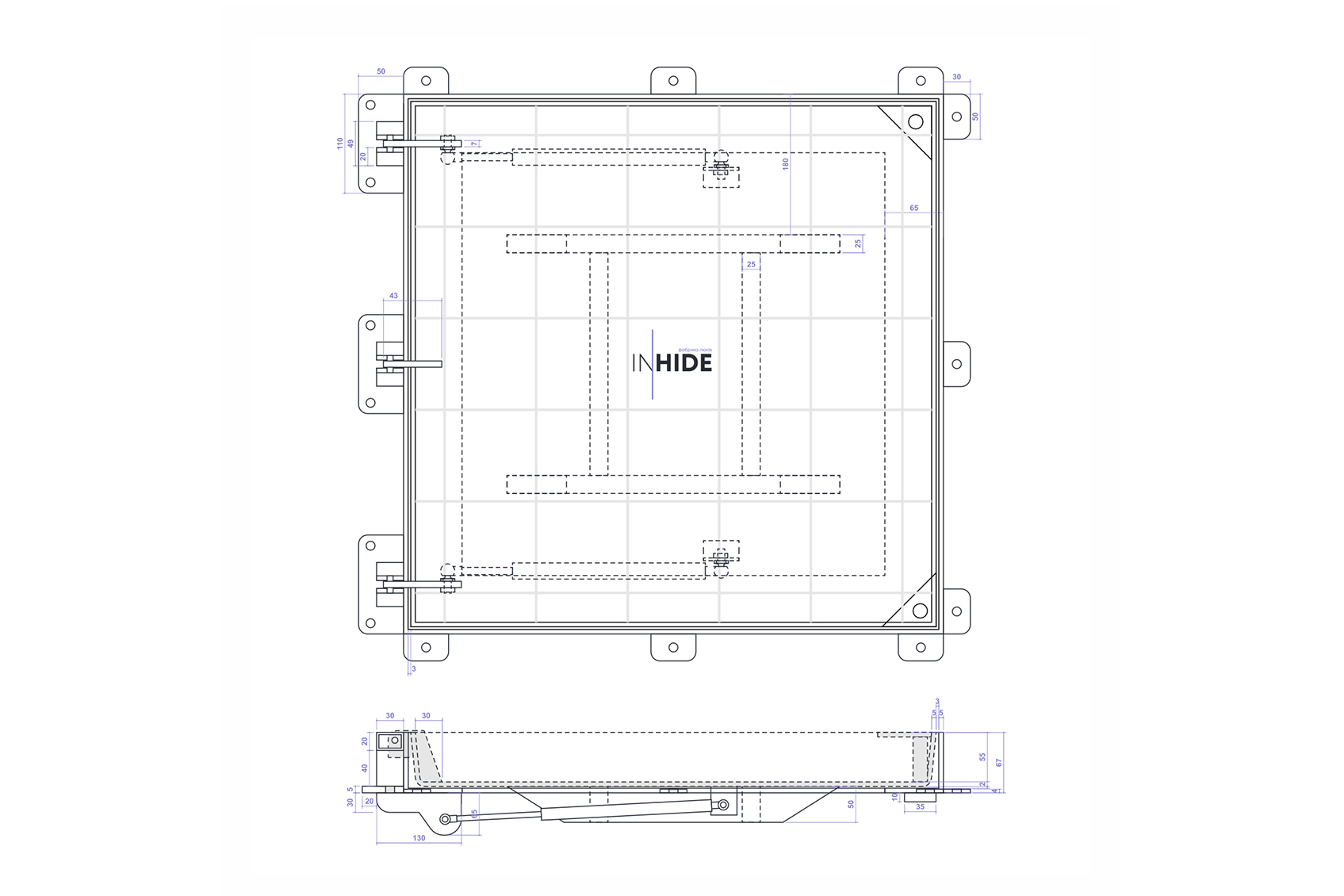

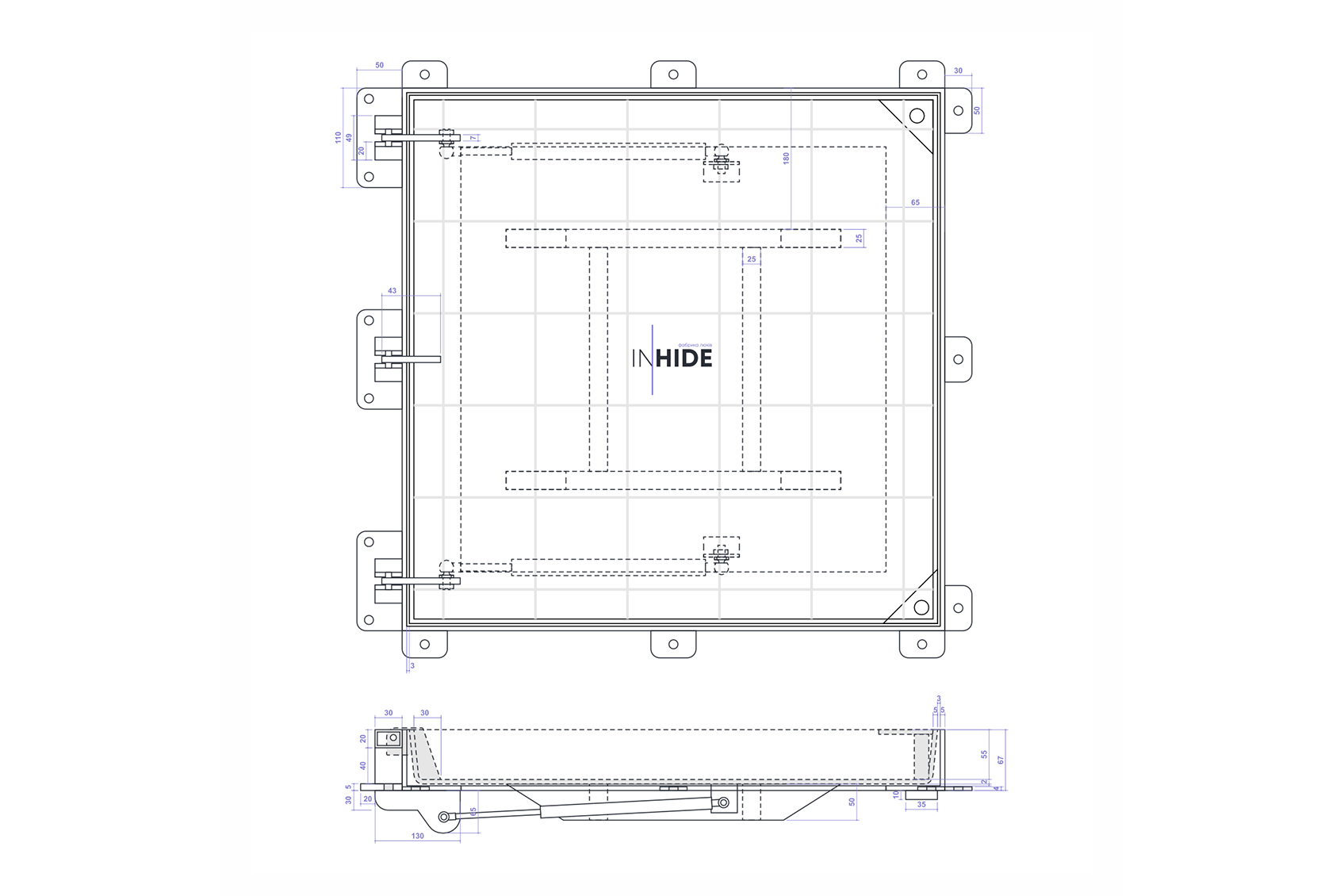

Під час проєктування монтажного отвору необхідно також враховувати конструктивні розміри виробу. Загальна висота люка разом із лотком становить 67 мм, у зоні розташування газових амортизаторів — 132 мм, а в місцях кріплення стягувальних болтів — 77 мм. Попередній облік цих параметрів дозволяє правильно підготувати монтажний простір, уникнути перешкод під час встановлення та забезпечити коректну роботу механізму відкривання.
Однією з конструктивних переваг моделі FORT є те, що її корисний (світловий) отвір повністю відповідає внутрішнім розмірам лотка і не зменшується після встановлення. Петльовий механізм, газові амортизатори, кріпильні елементи та інші вузли розташовані поза межами світлового отвору, безпосередньо на бетонній основі. Завдяки цьому забезпечується максимально широкий і зручний доступ до інженерних комунікацій, технічних камер, оглядових колодязів та інших підземних приміщень без втрати корисної площі ревізійного отвору.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Загальні вимоги
Увага! Підлоговий люк FORT призначений виключно для встановлення в бетонні перекриття або монолітні бетонні конструкції.
Увага! Монтаж виробу допускається лише в горизонтальній площині. Встановлення на похилих або вертикальних поверхнях не допускається.
Увага! До завершення всіх монтажних, бетонних та облицювальних робіт забороняється експлуатація конструкції з установленими газовими амортизаторами.
Для запобігання пошкодженню механізмів виробник постачає газові амортизатори окремо від конструкції. Їх монтаж виконується лише після повного завершення бетонування, висихання бетонної суміші та укладання облицювального матеріалу.
Підготовка монтажного отвору
Монтажний отвір повинен мати правильну прямокутну або квадратну форму з кутами 90°. Основа має бути міцною, рівною та здатною сприймати проєктні навантаження без деформацій.
Під час підготовки необхідно передбачити технологічний простір для бетонування конструкції по всьому периметру.
Рекомендована ширина бетонного поясу становить 215 мм з кожної сторони, з яких:
- 65 мм займає конструкція рами;
- 150 мм призначені для бетонного армованого поясу.
До моменту встановлення люка не рекомендується виконувати фінішне облицювання навколишнього покриття.
Монтаж та закріплення рами
Люк FORT встановлюється поверх бетонного перекриття таким чином, щоб монтажний отвір повністю залишався всередині рами.
Перед остаточним кріпленням необхідно перевірити правильність розташування конструкції. Рама повинна бути встановлена строго горизонтально, без перекосів, та відповідати проєктній висоті чистового покриття.
Закріплення конструкції здійснюється через монтажні пластини, розташовані по периметру рами. Для кріплення використовуються анкерні болти, параметри яких підбираються відповідно до типу бетонної основи та передбачених експлуатаційних навантажень.
Для додаткового захисту від корозії рекомендується обробити поверхню рами, яка контактує з бетонною сумішшю, спеціальним антикорозійним покриттям або бітумною мастикою.
Після встановлення необхідно закрити лоток, зафіксувати його стягувальними болтами та лише після цього виконувати бетонування рами по всьому периметру.
Важливо! Перед початком бетонування необхідно захистити ущільнювач, різьбові отвори, болти, декоративні елементи та поверхні рами від потрапляння бетонної суміші, оскільки після її затвердіння очищення може бути значно ускладненим.
До завершення бетонування та остаточного закріплення конструкції встановлювати газові амортизатори заборонено.
Заповнення лотка
Заповнення лотка виконується лише після повного закріплення конструкції та завершення бетонних робіт.
Лоток необхідно армувати бетонною сумішшю класу С35/45.
Мінімальна товщина бетонного шару повинна становити 15 мм.
Армувальна сітка має знаходитися всередині бетонного шару та не торкатися дна лотка. Для цього її необхідно підняти приблизно на 5 мм.
Під час бетонування необхідно залишити технологічну глибину, достатню для подальшого укладання облицювального матеріалу.
Недотримання рекомендованої товщини бетонного шару може призвести до втрати розрахункової несучої здатності конструкції, деформації лотка та передчасного пошкодження виробу.
Облицювання
До укладання облицювального матеріалу допускається приступати лише після повного набору міцності бетонною сумішшю.
Облицювання виконується виключно всередині лотка із застосуванням матеріалів та клейових сумішей відповідно до рекомендацій їх виробників.
Конструкція FORT не передбачає наклеювання облицювання поверх рами, бортів лотка або петльового механізму. Порушення цієї вимоги може призвести до пошкодження облицювання, появи тріщин або порушення роботи механізму відкривання.
Для максимально прихованого вигляду рекомендується заздалегідь виконати розкладку плитки або бруківки таким чином, щоб міжелементні шви співпадали з контуром люка.
Після завершення облицювання відкрийте лоток приблизно на 90° та встановіть газові амортизатори відповідно до інструкції виробника. Амортизатори монтуються штоком донизу.
Після завершення монтажних робіт не рекомендується піддавати люк експлуатаційним навантаженням або руху транспортних засобів протягом 72 годин.
Рекомендації з експлуатації
Перед кожним закриванням люка необхідно переконатися, що:
- поверхня рами очищена від сторонніх предметів;
- гумовий ущільнювач правильно розташований по всьому периметру;
- у зоні закривання відсутні будівельне сміття або інші сторонні предмети.
Газові амортизатори необхідно оберігати від ударів, механічних пошкоджень, агресивних хімічних речовин та надмірного забруднення.
Облицювальний матеріал повинен бути надійно закріплений і витримувати навантаження, що виникають під час відкривання та закривання лотка.
Для забезпечення довговічної роботи рекомендується періодично очищати петльовий механізм від пилу, піску та інших забруднень. За необхідності допускається мастило рухомих елементів спеціальними технічними мастилами.
Зберігання та транспортування
Транспортування люка здійснюється виключно у захисному дерев’яному каркасі.
Під час перевезення конструкція повинна бути надійно закріплена, щоб виключити її зміщення, удари або механічні пошкодження. Забороняється скидати виріб або переміщувати його волоком.
При транспортуванні відкритими транспортними засобами відповідальність за захист конструкції від атмосферних впливів покладається на перевізника або замовника.
Зберігати люк дозволяється у приміщенні або під навісом при температурі від –30 °C до +60 °C без обмежень щодо відносної вологості повітря.
Правила безпеки
Люк FORT є масивною металевою конструкцією значної ваги, тому під час експлуатації необхідно суворо дотримуватися правил безпеки.
Не залишайте відкритий люк без нагляду. Якщо конструкція відкрита під час виконання робіт, місце проведення робіт необхідно огородити сигнальною стрічкою або тимчасовими захисними бар’єрами для запобігання випадковому падінню людей.
Перед закриванням необхідно переконатися, що між рамою та лотком відсутні люди, діти, домашні тварини, інструмент або будь-які сторонні предмети.
Дотримання наведених рекомендацій гарантує безпечну експлуатацію, надійну роботу механізмів та максимальний термін служби підлогового люка FORT навіть в умовах інтенсивної експлуатації.
