FILLBOX — герметичний алюмінієвий підлоговий люк зі з’ємною створкою під заповнення плиткою або бруківкою.
Оптимальне рішення для організації доступу до приямків басейнів і технічних зон просто неба.
Від 7 999 грн
В наявності
Від 7 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
FILLBOX — це професійний герметичний підлоговий люк прихованого монтажу, спеціально розроблений для експлуатації на відкритому повітрі та в умовах постійного контакту з вологою. Конструкція призначена для організації надійного доступу до підземних інженерних комунікацій, технічних камер, дренажних систем, оглядових колодязів і сервісних приміщень. Найчастіше модель застосовується для облаштування доступу до приямків басейнів, SPA-комплексів, фонтанів та інших об’єктів, де необхідні герметичність, стійкість до атмосферних впливів і довговічність конструкції.
Однією з головних переваг FILLBOX є повністю герметична конструкція та порівняно невелика вага знімного лотка, що значно спрощує відкривання без використання газових амортизаторів або інших підіймальних механізмів. Завдяки цьому люк поєднує простоту експлуатації, надійність і тривалий термін служби навіть за інтенсивного використання.
Лоток призначений для заповнення твердими облицювальними матеріалами товщиною до 20 мм, серед яких:
- тротуарна плитка;
- бруківка;
- керамограніт;
- натуральний граніт;
- мармур;
- декоративний камінь;
- терасна дошка;
- інші матеріали аналогічної ваги та товщини.

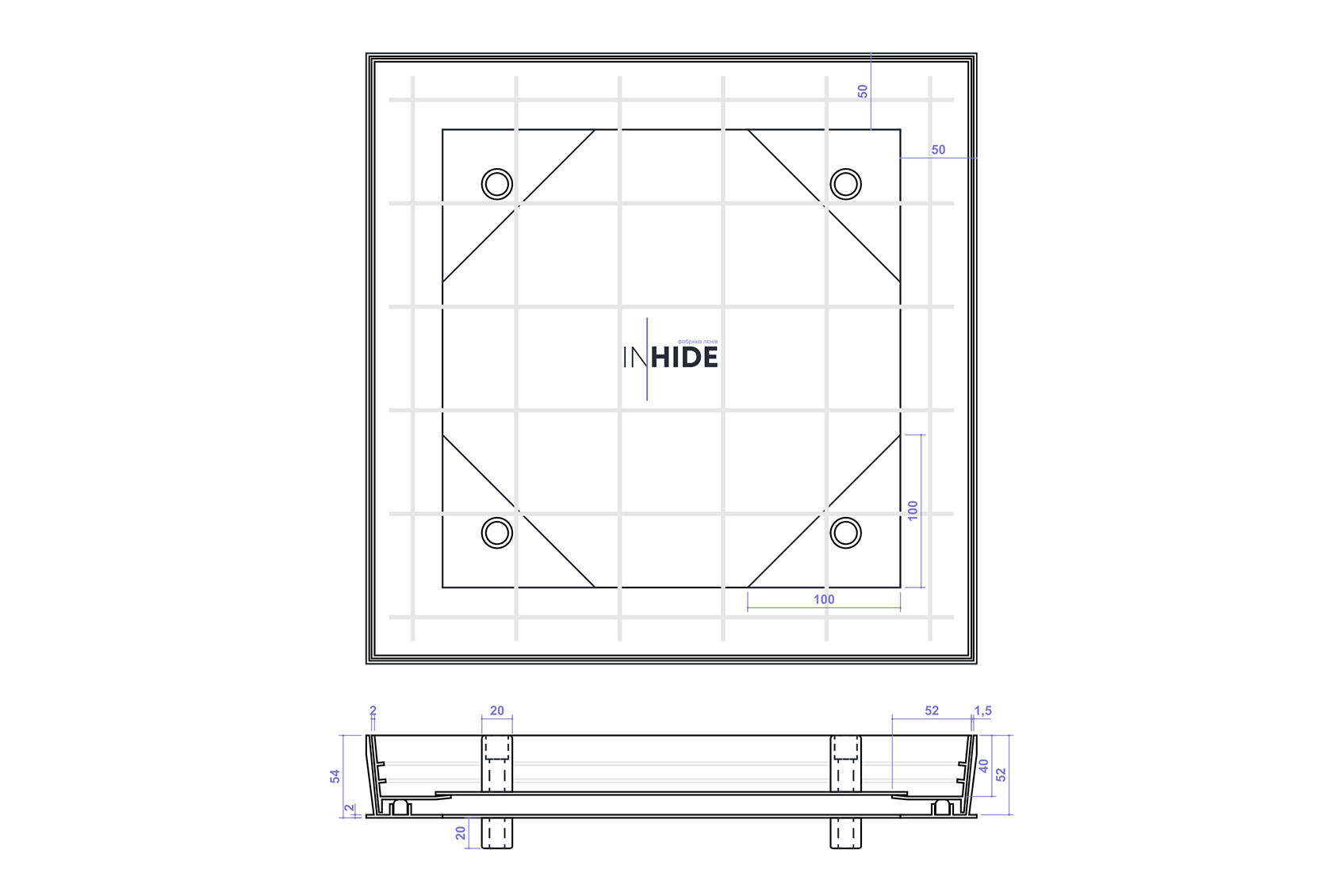

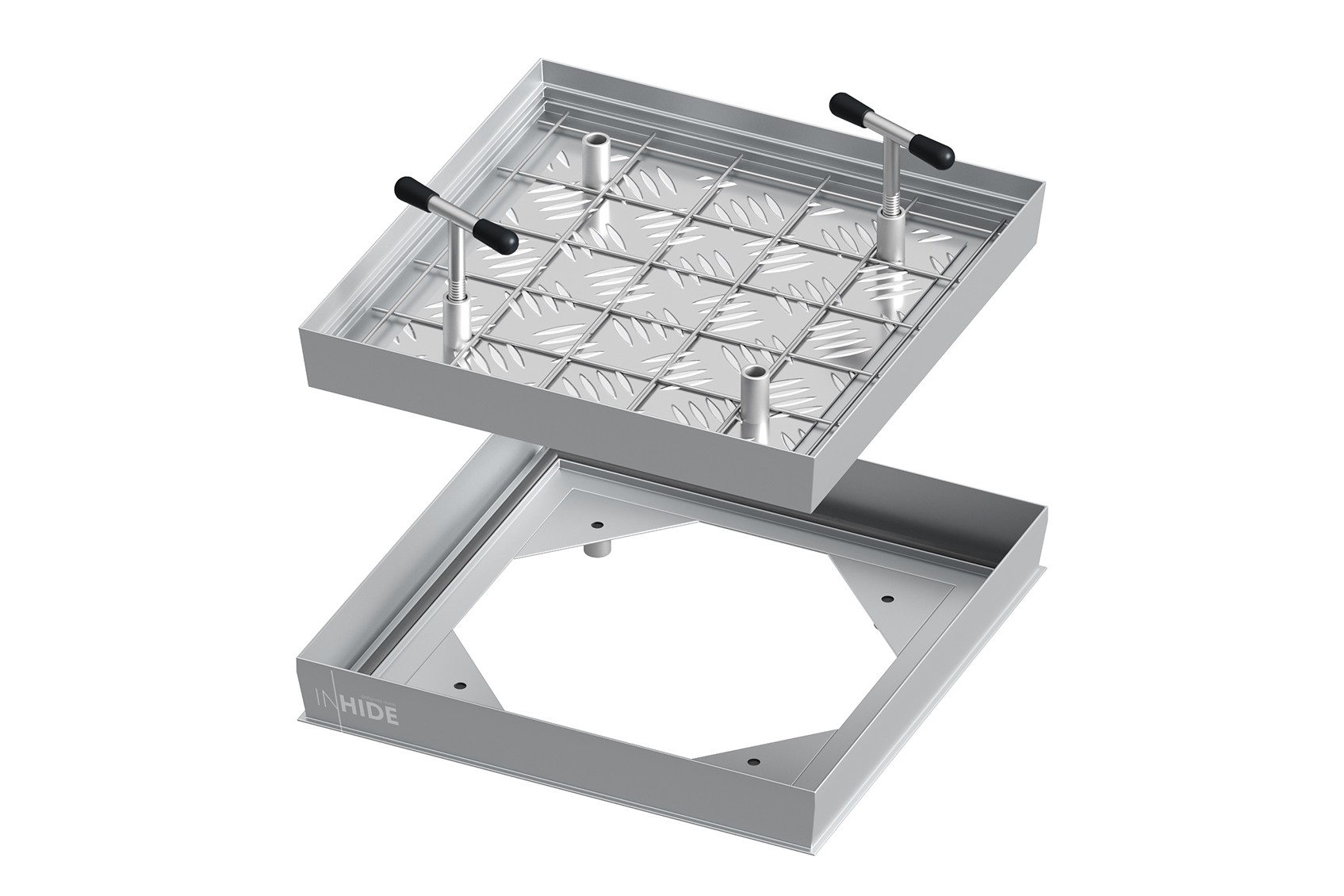

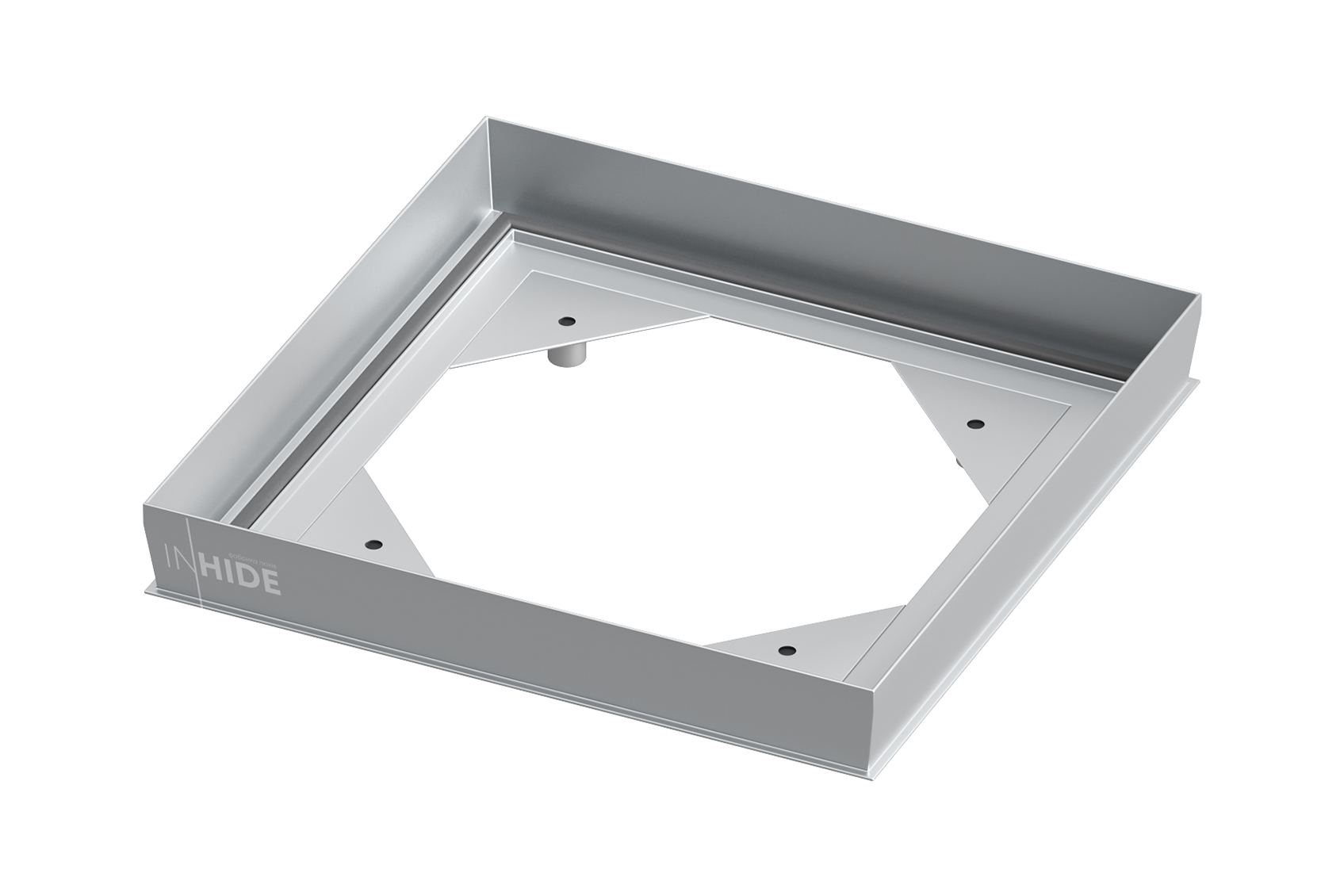

Конструкція FILLBOX повністю виготовлена зі спеціального екструдованого алюмінієвого профілю та складається з рами і знімного лотка. Рама виконана у вигляді міцного алюмінієвого кутника розміром 50×54×2 мм. По нижньому периметру передбачений спеціальний монтажний виступ, який забезпечує надійну фіксацію конструкції під час бетонування та рівномірний розподіл навантаження.

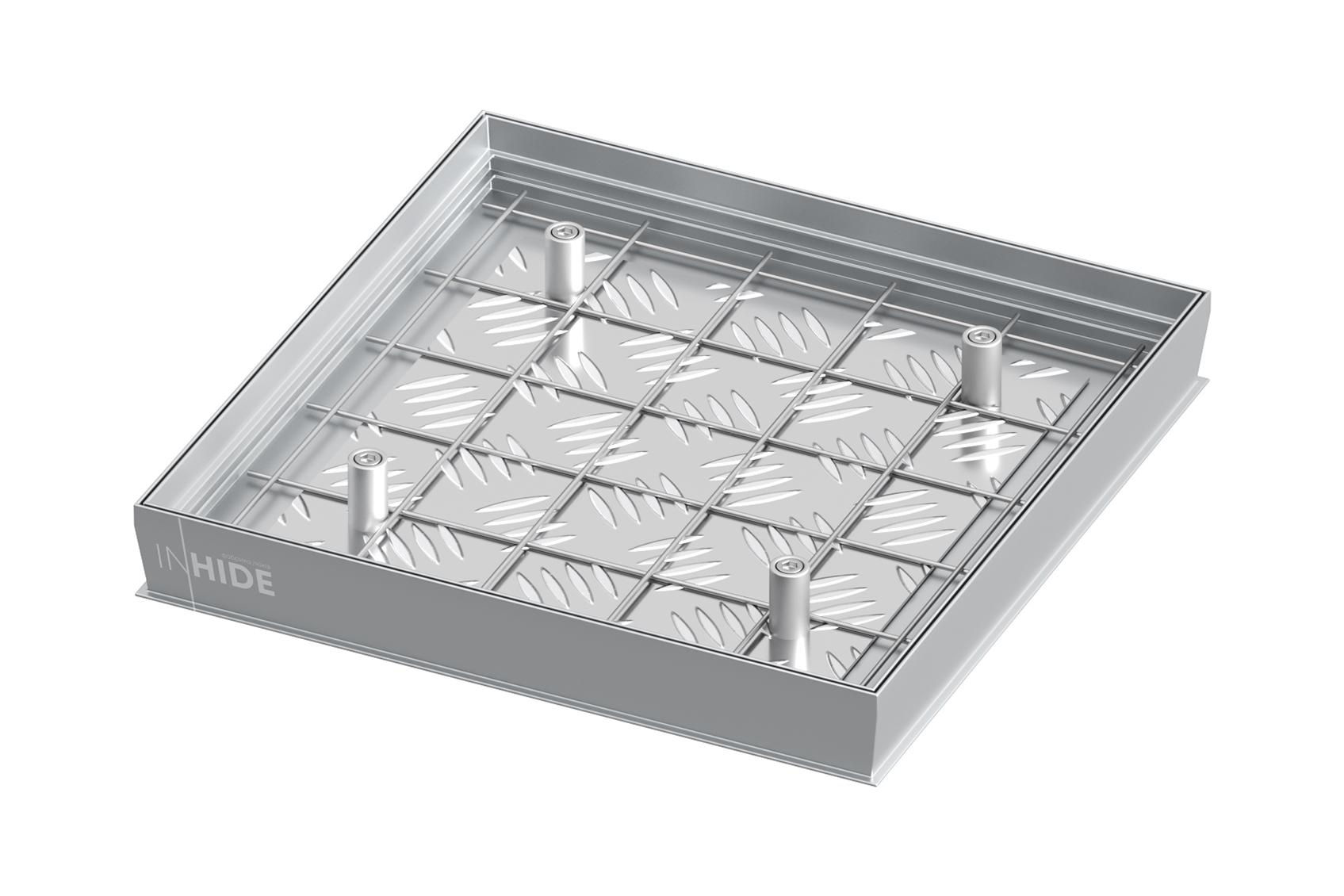

Лоток виготовлений із посиленого алюмінієвого профілю 52×50×2 мм і закритий знизу листом рифленого алюмінію, що значно підвищує жорсткість конструкції. Внутрішня глибина лотка становить 40 мм, а на його дні встановлена оцинкована сталева армувальна сітка, яка забезпечує надійне зчеплення бетонної суміші з облицювальним матеріалом та підвищує міцність заповнення.
Вертикальні стінки рами та лотка мають спеціальний технологічний нахил назовні, що полегшує демонтаж лотка навіть після тривалого терміну експлуатації.
Особливу увагу приділено герметичності конструкції. По всьому периметру рами встановлений еластичний гумовий ущільнювач, який ефективно запобігає проникненню води, пилу, запахів та дрібного сміття. Остаточна герметизація досягається завдяки рівномірному притисканню лотка до рами чотирма стягувальними болтами, розташованими в кожному куті конструкції.
Усі елементи люка з’єднані методом аргоно-дугового зварювання. що забезпечує високу міцність зварних швів, їхню довговічність і акуратний зовнішній вигляд без видимих дефектів.
Ширина видимого зазору між рамою та лотком становить лише 1,5 мм, завдяки чому після облицювання люк практично зливається з навколишнім покриттям. Загальна монтажна глибина конструкції по рамі становить 54 мм, а в зоні виступів кріплень стягувальних болтів — 74 мм.

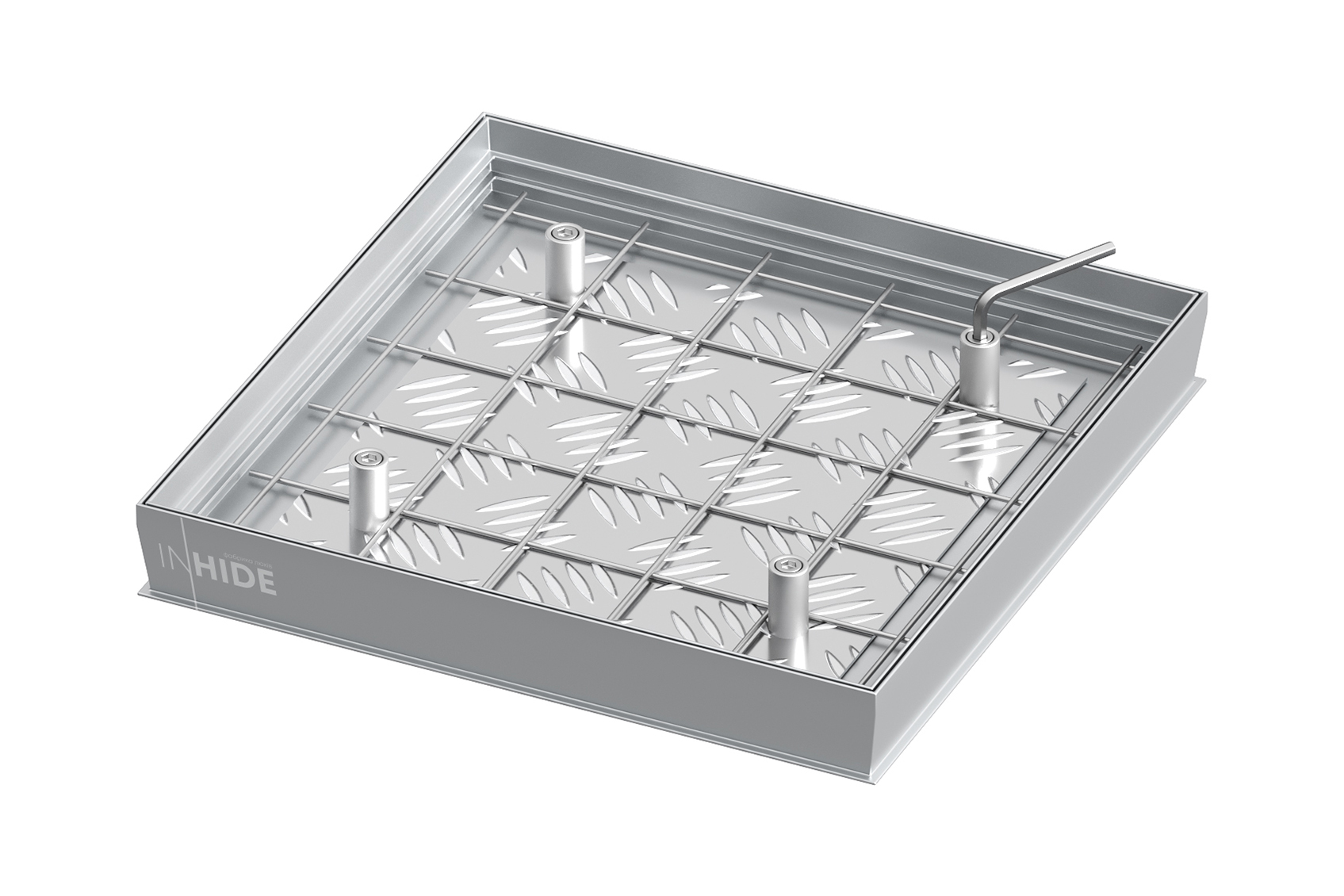

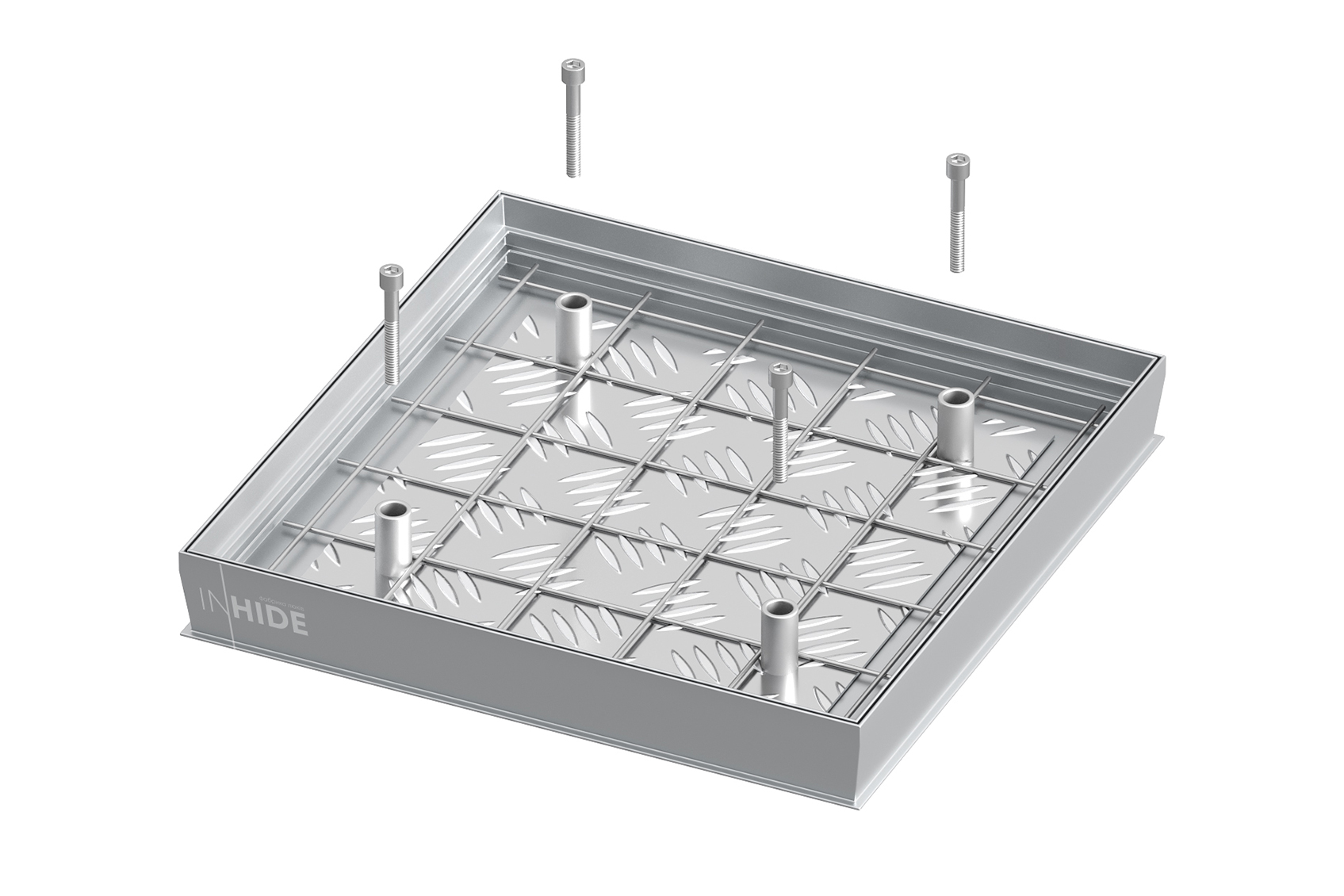

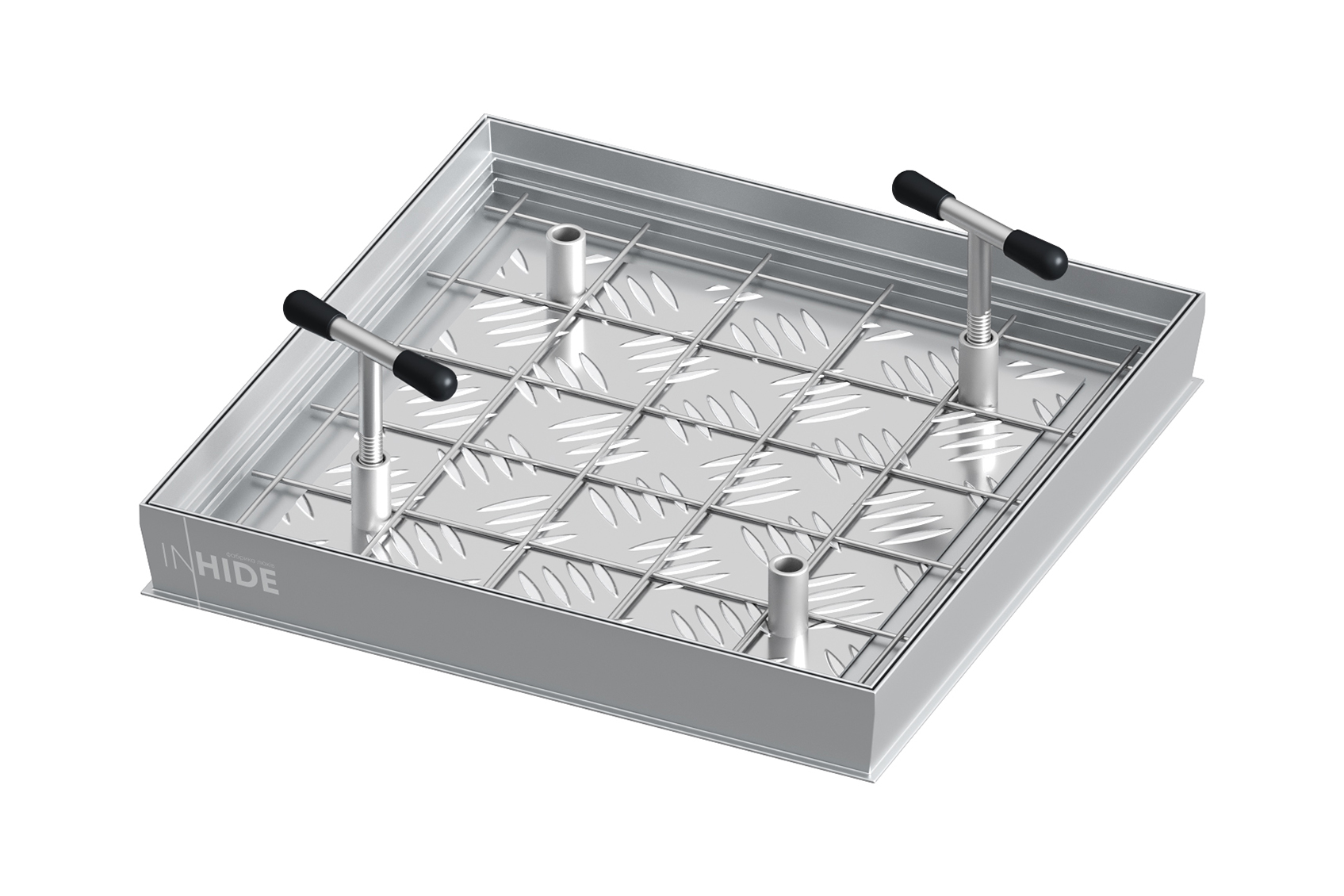

Відкривання люка здійснюється вручну без застосування газових пружин або електроприводів. Для цього необхідно відкрутити чотири стягувальні болти, встановити дві підіймальні ручки, що входять до комплекту, у різьбові отвори, після чого легко підняти лоток. Закривання виконується у зворотній послідовності: лоток встановлюється в раму, ручки демонтуються, а стягувальні болти затягуються до повної герметизації конструкції.
За потреби модель може комплектуватися чотирма підіймальними ручками, що полегшує демонтаж лотка великих розмірів.
Стандартний модельний ряд передбачає виготовлення люків від 300×300 мм до 900×900 мм, а за індивідуальним запитом можливе виготовлення нестандартних розмірів після погодження з інженерами INHIDE.
Конструкція FILLBOX розрахована на експлуатаційне навантаження до 200 кг/м², що дозволяє безпечно використовувати її в пішохідних зонах, на території приватних домоволодінь, біля басейнів, терас і технічних майданчиків.
Важливо! Перевищення допустимого навантаження або наїзд транспортних засобів можуть призвести до деформації конструкції, порушення герметичності та унеможливити подальше відкривання лотка. Для зон із транспортним навантаженням рекомендується використовувати спеціалізовані моделі, розраховані на відповідний клас навантаження.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний підбір габаритних розмірів підлогового люка FILLBOX є одним із ключових етапів проєктування конструкції. Саме від точності розрахунків залежить якість монтажу, герметичність виробу, зручність подальшої експлуатації, довговічність конструкції та естетичний вигляд готового покриття. Рекомендується визначати розміри люка ще до початку будівельних робіт, враховуючи конфігурацію монтажного отвору, тип облицювання та особливості його укладання.
Якщо габарити люка не залежать від розмірів облицювального матеріалу, компанія INHIDE рекомендує обирати конструкцію, зовнішні розміри якої перевищують розміри монтажного отвору на 100 мм по ширині та довжині. Такий конструктивний запас дозволяє сформувати достатню площу опирання рами, забезпечує якісне бетонування, рівномірний розподіл навантаження та стабільну роботу конструкції протягом усього терміну експлуатації.
Якщо люк підбирається під конкретний формат плитки, бруківки або іншого облицювального матеріалу, рекомендується попередньо виконати його розкладку. Для цього необхідно точно виміряти розміри одного або кількох елементів облицювання з урахуванням ширини міжплиткових швів. До отриманих розмірів необхідно додати по 20 мм з кожного боку по довжині та ширині. Саме ці значення визначатимуть рекомендований габаритний розмір люка. Такий спосіб розрахунку дозволяє уникнути зайвого підрізання матеріалу, зберегти правильну геометрію покриття та зробити ревізійний отвір максимально непомітним після завершення облицювальних робіт.
Особливу увагу необхідно приділити підготовці бетонної основи. Для забезпечення максимальної жорсткості конструкції та її тривалої експлуатації навколо рами люка повинен бути виконаний армований бетонний пояс шириною не менше 150 мм з кожного боку. Саме така товщина бетонування забезпечує надійну фіксацію рами, рівномірно передає навантаження на бетонне перекриття та запобігає можливим деформаціям навіть за тривалої інтенсивної експлуатації.
Під час проєктування монтажного отвору також необхідно враховувати конструктивні параметри виробу. Загальна монтажна висота люка разом із лотком становить 54 мм, а в зоні виступів кріплень стягувальних болтів — 74 мм. Ці розміри необхідно враховувати під час підготовки монтажного простору, щоб забезпечити правильне встановлення конструкції без додаткового доопрацювання основи.
Однією з важливих переваг моделі FILLBOX є те, що після встановлення корисний (світловий) отвір практично не зменшується, оскільки всі основні елементи конструкції розташовані безпосередньо на бетонній основі поза межами робочого проходу. Це забезпечує максимально зручний доступ до підземних комунікацій, технічних камер або інженерних систем.
Водночас необхідно враховувати, що у кожному куті рами розташовані алюмінієві кріпильні елементи розміром 100 × 100 × 140 мм, призначені для встановлення стягувальних болтів, які частково займають кутові ділянки світлового отвору. Саме тому при проєктуванні доступу до обладнання рекомендується заздалегідь врахувати їх розташування, щоб забезпечити максимально комфортну експлуатацію люка після завершення монтажу.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Підлоговий люк FILLBOX призначений виключно для встановлення в бетонні перекриття або монолітні бетонні конструкції. Монтаж виробу повинен виконуватися на жорстку, міцну та стабільну основу, яка забезпечує надійну фіксацію рами й рівномірний розподіл експлуатаційних навантажень. Перед початком робіт рекомендується перевірити відповідність монтажного отвору проєктним розмірам та переконатися у відсутності дефектів бетонної основи.
1.
Монтажний отвір необхідно виконати правильної геометричної форми — квадратної або прямокутної — з кутами 90°. Від точності його виконання залежить правильність встановлення конструкції, герметичність та легкість подальшої експлуатації.
По всьому периметру отвору необхідно залишити технологічний простір для бетонування рами. Рекомендована ширина цього поясу становить 215 мм з кожного боку, з яких 65 мм займає конструкція рами, а 150 мм призначені для армованого бетонного шару, який забезпечує жорстке закріплення люка та рівномірно передає навантаження на перекриття.
До завершення монтажу конструкції не рекомендується виконувати укладання чистового покриття підлоги навколо монтажного отвору, оскільки це може ускладнити правильне встановлення рами та виконання бетонних робіт.
2.
Люк FILLBOX встановлюється зверху на бетонне перекриття таким чином, щоб монтажний отвір повністю знаходився всередині рами та не перекривався її конструктивними елементами.
Перед остаточною фіксацією необхідно перевірити правильність положення рами. Вона повинна бути встановлена без перекосів, строго в горизонтальній площині та відповідати рівню майбутнього фінішного покриття.
Після вирівнювання конструкції встановіть лоток у раму, затягніть усі стягувальні болти та виконайте бетонування по всьому периметру рами на повну її висоту. Бетонна суміш повинна рівномірно заповнити простір навколо конструкції без утворення пустот.
Увага! Перед початком бетонування рекомендується закрити різьбові отвори, декоративні заглушки та захистити видимі поверхні рами від потрапляння бетонної суміші. Після затвердіння бетону її залишки дуже складно видалити без пошкодження поверхні виробу.
3.
Заповнення лотка допускається лише після повного закріплення рами та завершення бетонування.
Лоток необхідно заповнити бетонною сумішшю шаром не менше 20 мм. Для зменшення загальної ваги конструкції допускається використання керамзитобетону або інших легких бетонних сумішей, придатних для відповідних умов експлуатації.
Армувальна оцинкована сітка повинна знаходитися всередині бетонного шару й не торкатися дна лотка. Для цього її необхідно підняти приблизно на 5 мм, забезпечивши правильне армування заповнення.
Після заливки необхідно залишити достатню глибину для подальшого укладання облицювального матеріалу відповідно до його товщини.
Недотримання рекомендованої товщини бетонного шару може призвести до зниження жорсткості лотка, виникнення деформацій та пошкодження конструкції під час експлуатації.
4.
До укладання облицювального матеріалу необхідно приступати лише після повного висихання бетонної суміші та набору нею необхідної міцності.
Облицювання виконується виключно всередині лотка з використанням матеріалів та клейових сумішей відповідно до рекомендацій їх виробників.
Конструкція FILLBOX не передбачає наклеювання облицювання поверх бортів лотка або алюмінієвої рами. Порушення цієї вимоги може спричинити появу тріщин, відколи облицювання або унеможливити демонтаж лотка під час подальшої експлуатації.
Для досягнення максимально прихованого вигляду рекомендується ще на етапі проєктування виконати розкладку плитки або бруківки таким чином, щоб міжплиткові шви збігалися з контуром люка. Це дозволить зробити конструкцію практично непомітною після завершення оздоблювальних робіт.
Після завершення монтажу не рекомендується піддавати люк експлуатаційним навантаженням протягом щонайменше 72 годин, поки клейові та бетонні суміші повністю не наберуть міцності.
Умови зберігання та транспортування
Транспортування люка дозволяється лише у спеціальному захисному дерев’яному каркасі, який запобігає деформації конструкції та механічним пошкодженням під час перевезення.
Зберігати виріб рекомендується у сухому приміщенні або під навісом при температурі від –30 °C до +60 °C. Відносна вологість повітря не обмежується за умови відсутності тривалого контакту виробу з агресивними середовищами.
Під час транспортування конструкцію необхідно надійно закріпити, щоб виключити її зміщення, удари або падіння.
Правила безпеки
Підлоговий люк FILLBOX є металевою конструкцією значної ваги, тому під час його монтажу та експлуатації необхідно дотримуватися правил безпеки.
Не залишайте відкритий люк без нагляду. Якщо доступ до технічного приміщення або комунікацій залишається відкритим, небезпечну зону необхідно обов’язково огородити сигнальною стрічкою або тимчасовою захисною огорожею, щоб запобігти випадковому падінню людей.
Перед установленням або демонтажем лотка переконайтеся у відсутності сторонніх предметів у зоні посадки конструкції. Під час закривання необхідно стежити, щоб між рамою та лотком не знаходилися інструменти, будівельні матеріали, домашні тварини або сторонні особи.
Дотримання наведених рекомендацій забезпечить герметичність конструкції, безпечну експлуатацію, тривалий термін служби люка FILLBOX та збереже його експлуатаційні характеристики протягом багатьох років.
