APEX – ПРИХОВАНИЙ ЛЮК У ПІДЛОГУ ПІД ПЛИТКУ З ВІДКИДНОЮ КРИШКОЮ ТА ГАЗОВИМИ АМОРТИЗАТОРАМИ

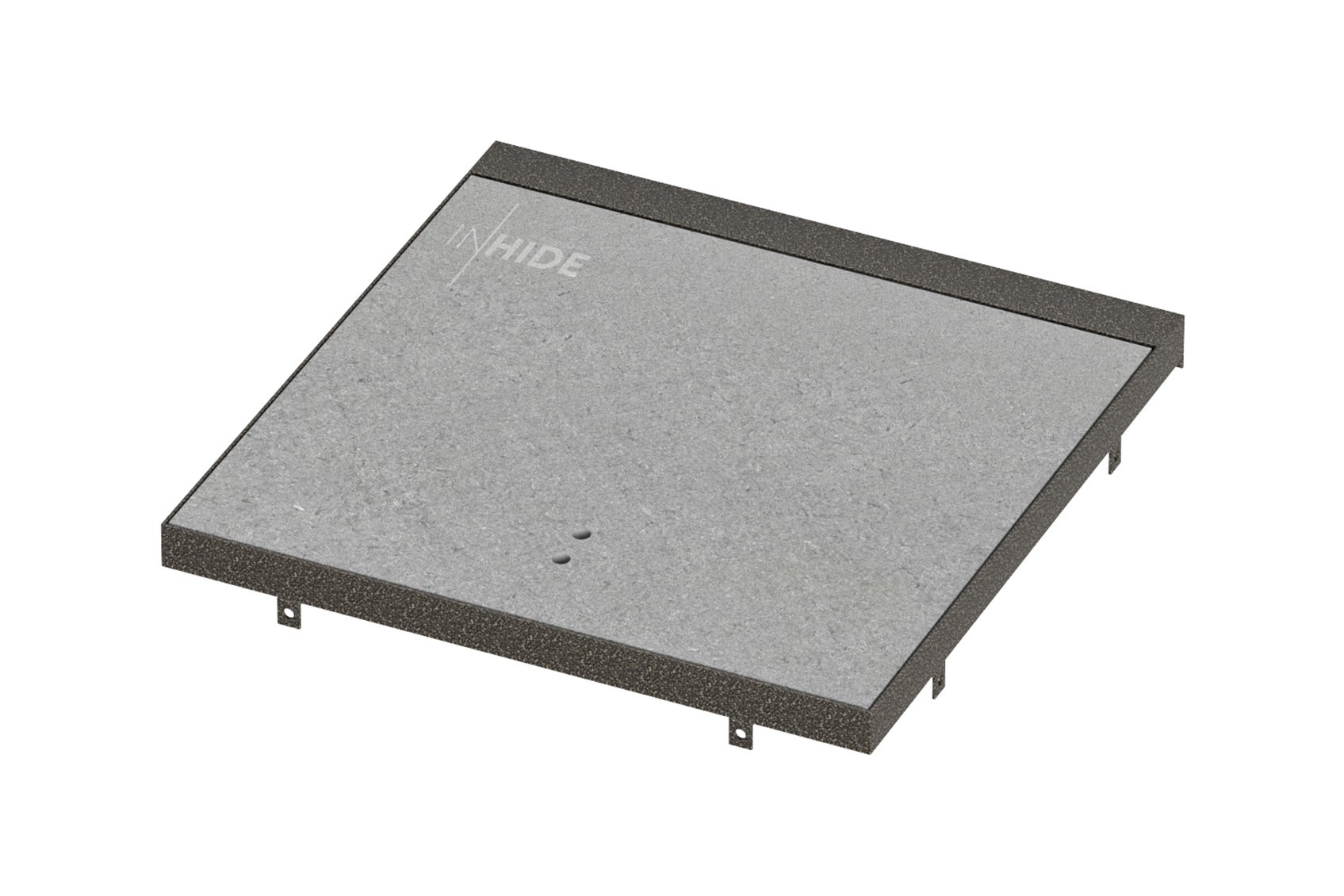

APEX — це прихований підлоговий люк із виносною петлею та газовими амортизаторами, розроблений для створення естетичного та зручного входу до підвальних і технічних приміщень. Модель належить до базової серії люків APEX та поєднує простоту конструкції, надійність і комфортну експлуатацію.

Найчастіше люк APEX використовують для облаштування прихованих входів у теплі підвали, льохи, цокольні поверхи, комори та технічні приміщення невеликої площі в приватних будинках, котеджах і заміських резиденціях. Після облицювання підлоговим покриттям конструкція практично зливається з поверхнею підлоги, забезпечуючи ефект невидимого входу та зберігаючи цілісність інтер’єру.

За потреби люк може встановлюватися в приміщеннях із частковим впливом зовнішнього середовища. Монтаж на відкритому повітрі допускається лише під навісом або в місцях, захищених від прямого потрапляння атмосферних опадів та тривалого контакту з водою.

Підлоговий люк APEX під плитку призначений для облицювання матеріалами середньої ваги, зокрема:

• керамічною плиткою;
  • вініловою плиткою;
  • ламінатом;
  • лінолеумом;
  • кварц-вінілом;
  • керамогранітом товщиною до 12 мм;
  • іншими оздоблювальними матеріалами зі схожими характеристиками.

Максимальна товщина облицювального шару разом із клеєм не повинна перевищувати 15 мм. Якщо проєкт передбачає використання більш товстого покриття, можливе виготовлення люка за індивідуальними параметрами зі зміною конструкції петлевого механізму.

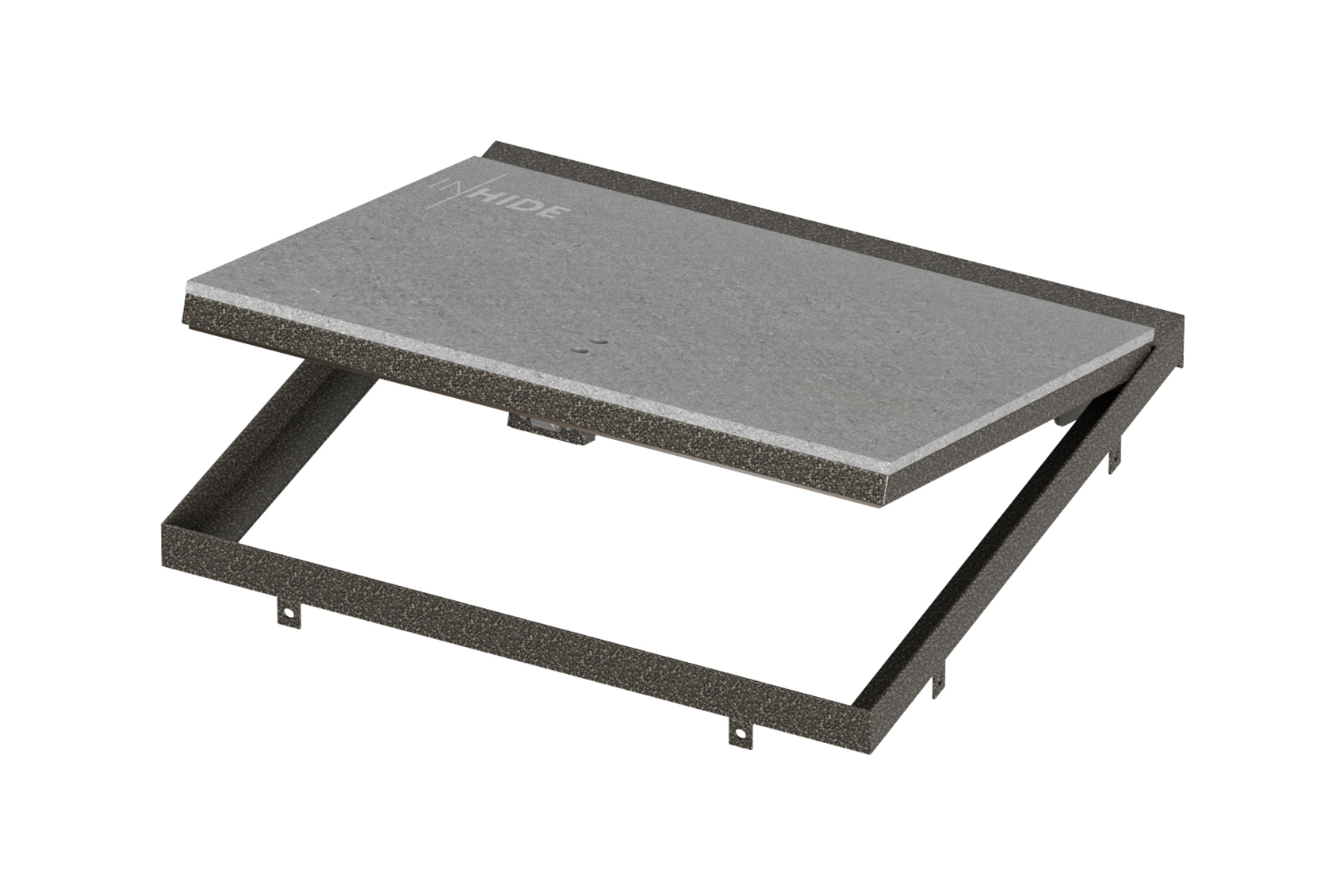

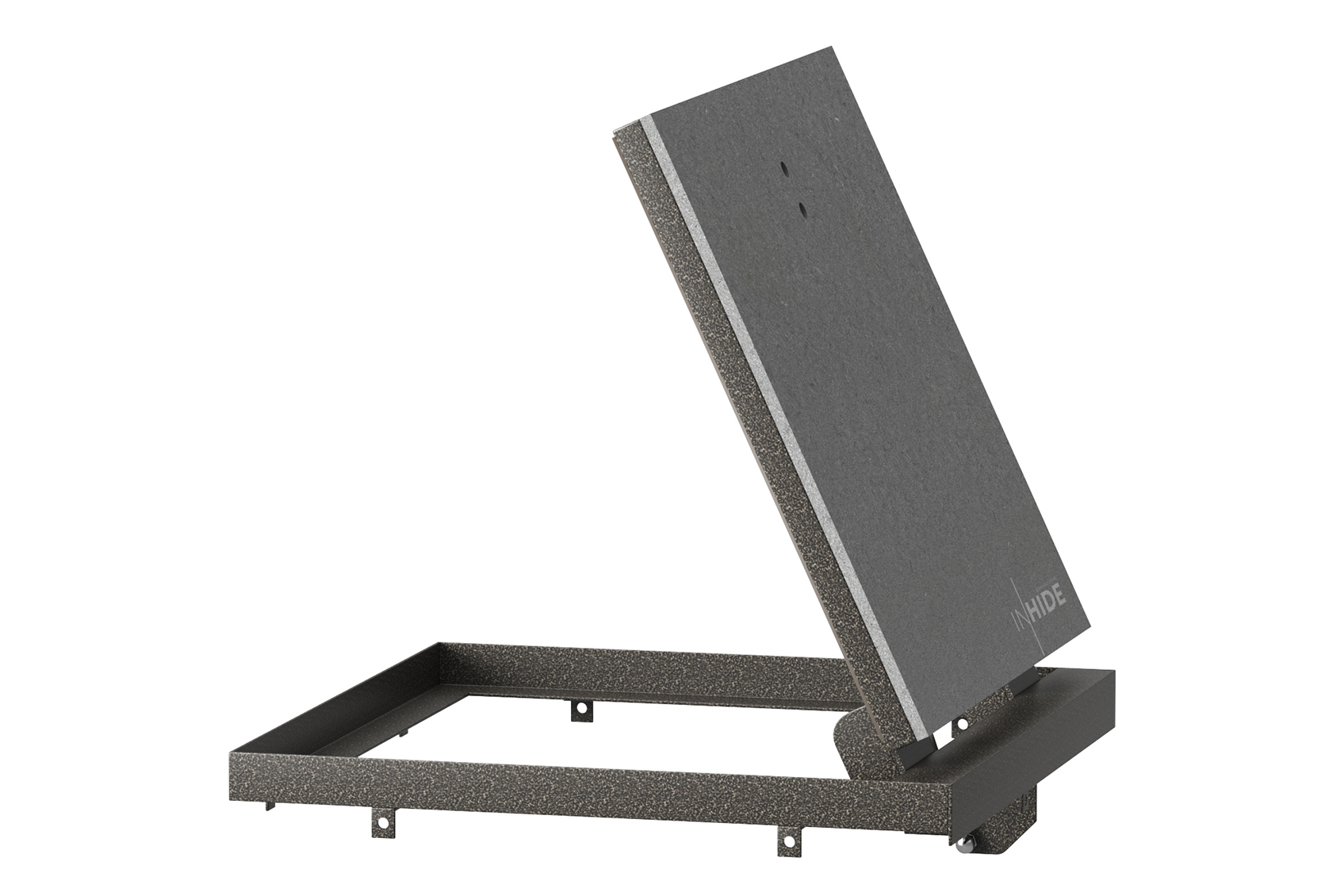

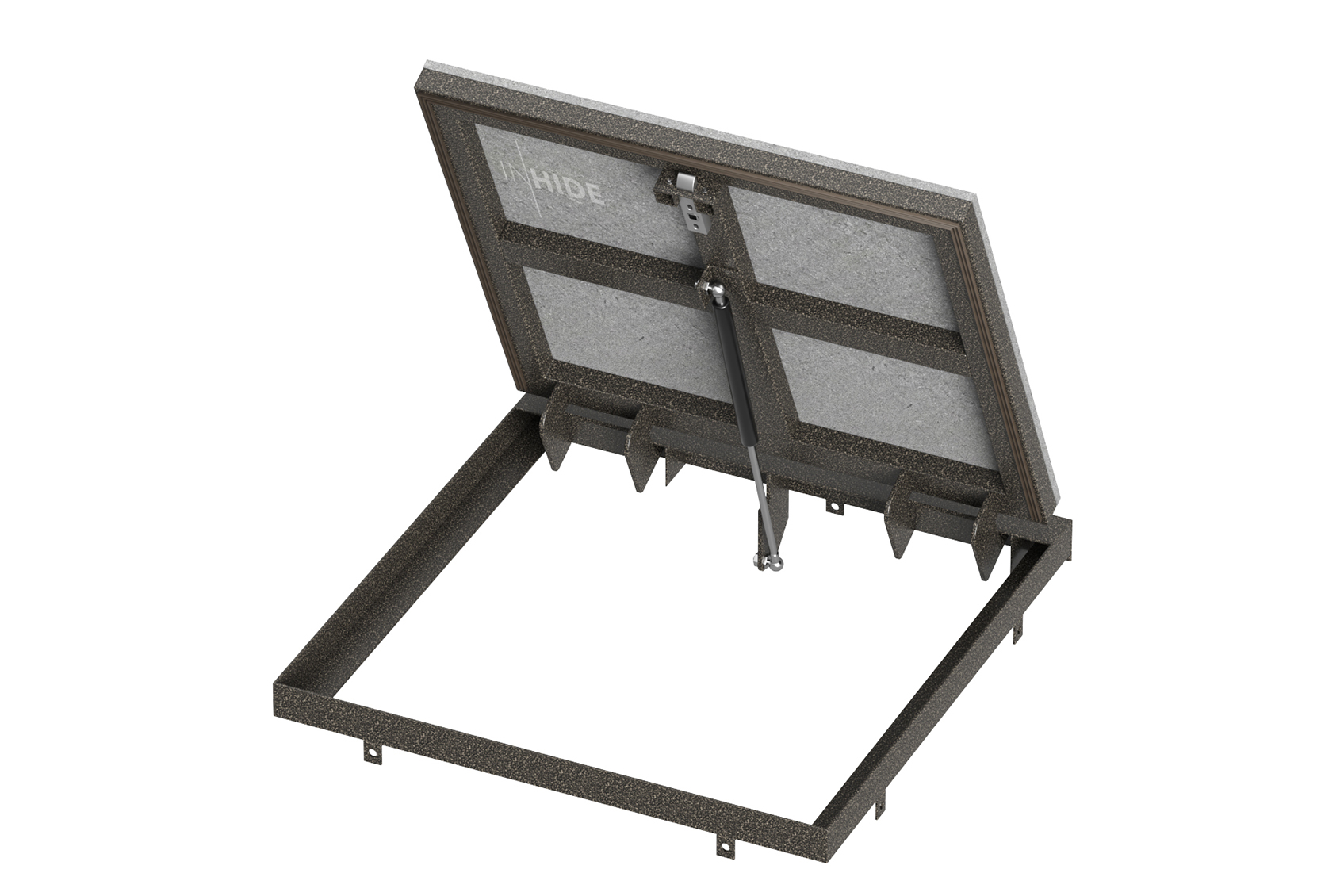

Конструкція люка складається з посиленої сталевої рами та відкидної кришки, які з’єднані між собою прихованою виносною петлею. В основі конструкції використовується петлевий механізм, що забезпечує плавну роботу люка та дозволяє відкривати кришку під кутом до 90°.

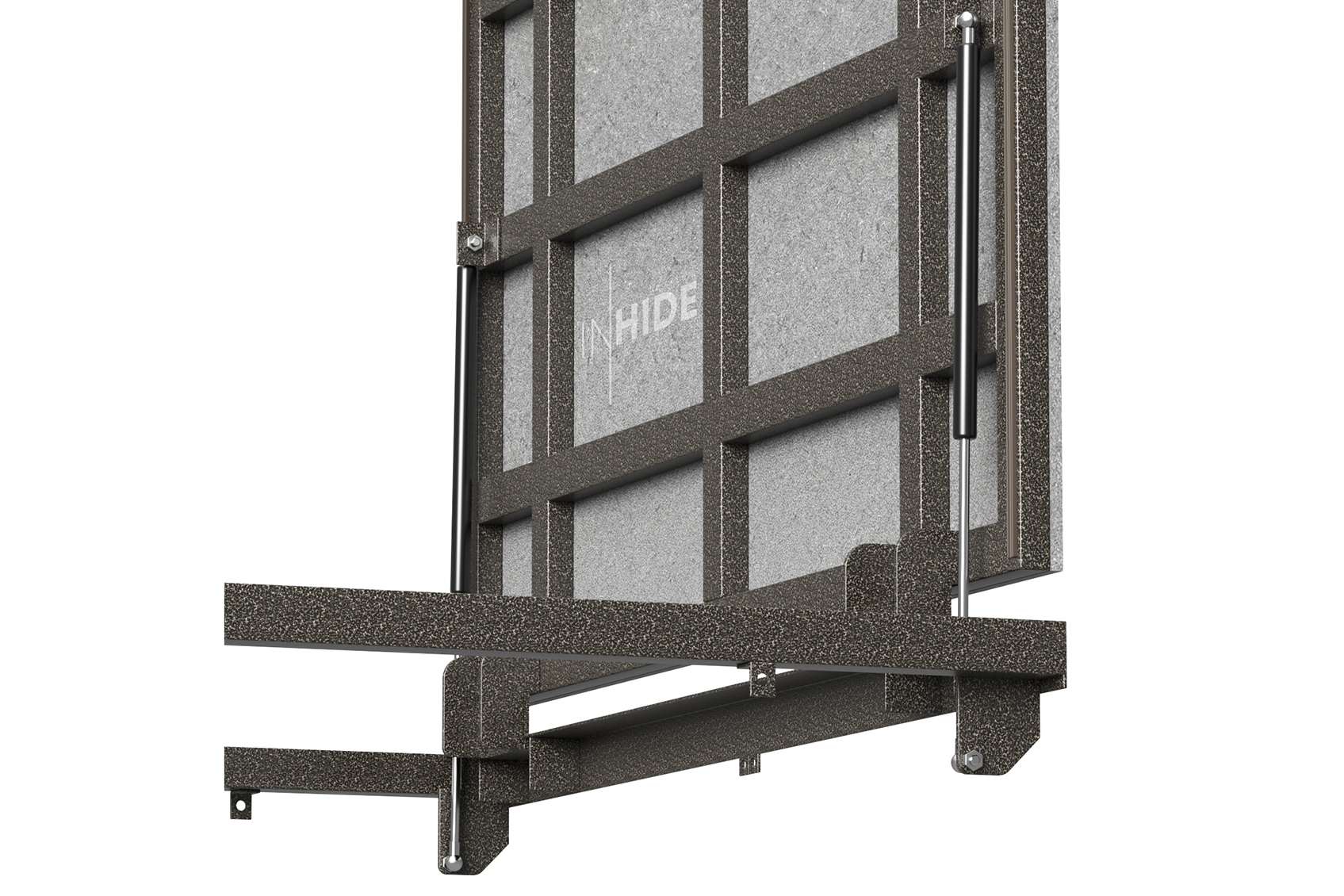

Особливістю системи є те, що її обертальний механізм повністю інтегрований у раму люка. Кришка кріпиться до петлі за допомогою спеціальних П-подібних елементів, що дозволяє максимально ефективно використовувати корисний отвір та мінімізувати втрату прохідного простору.

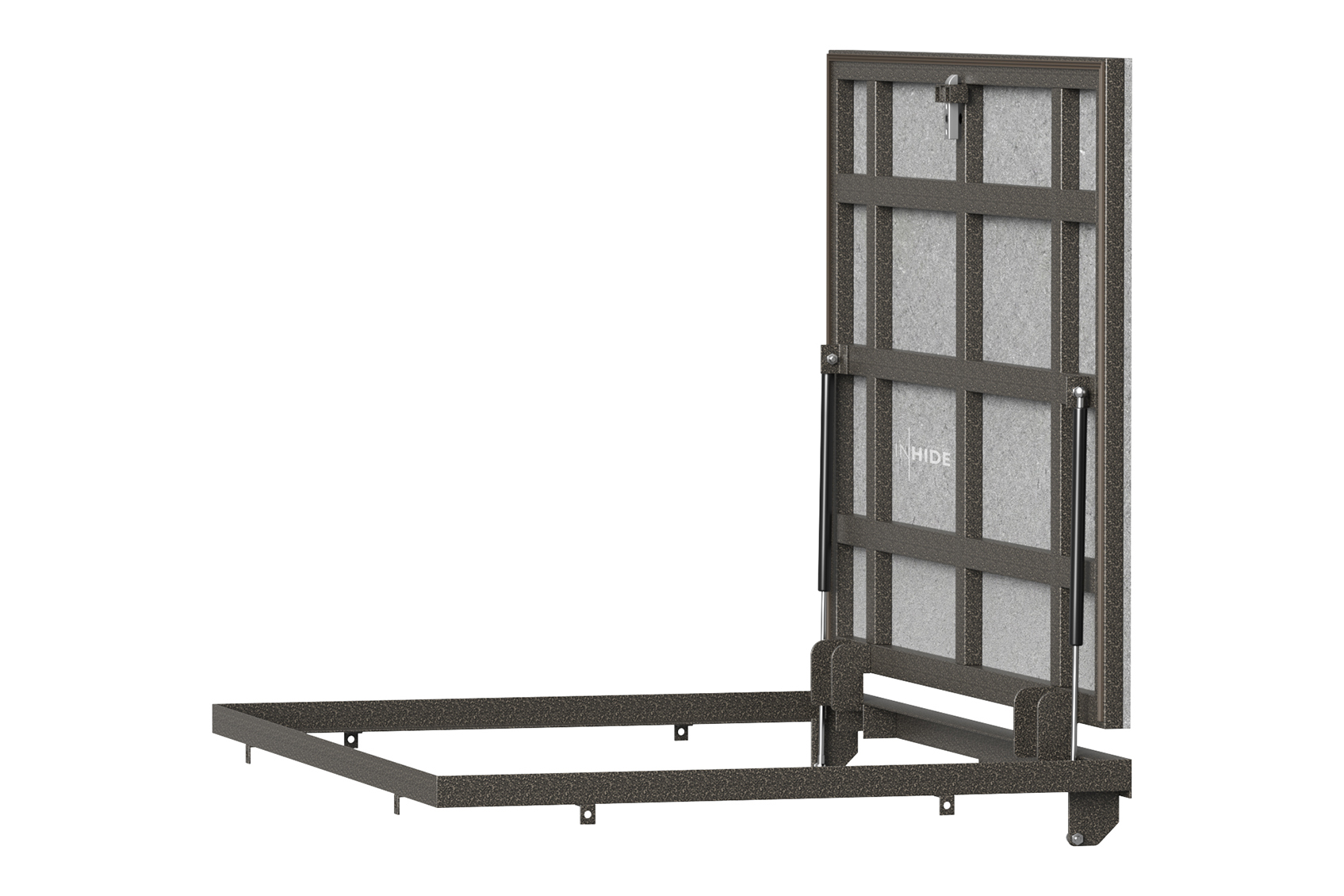

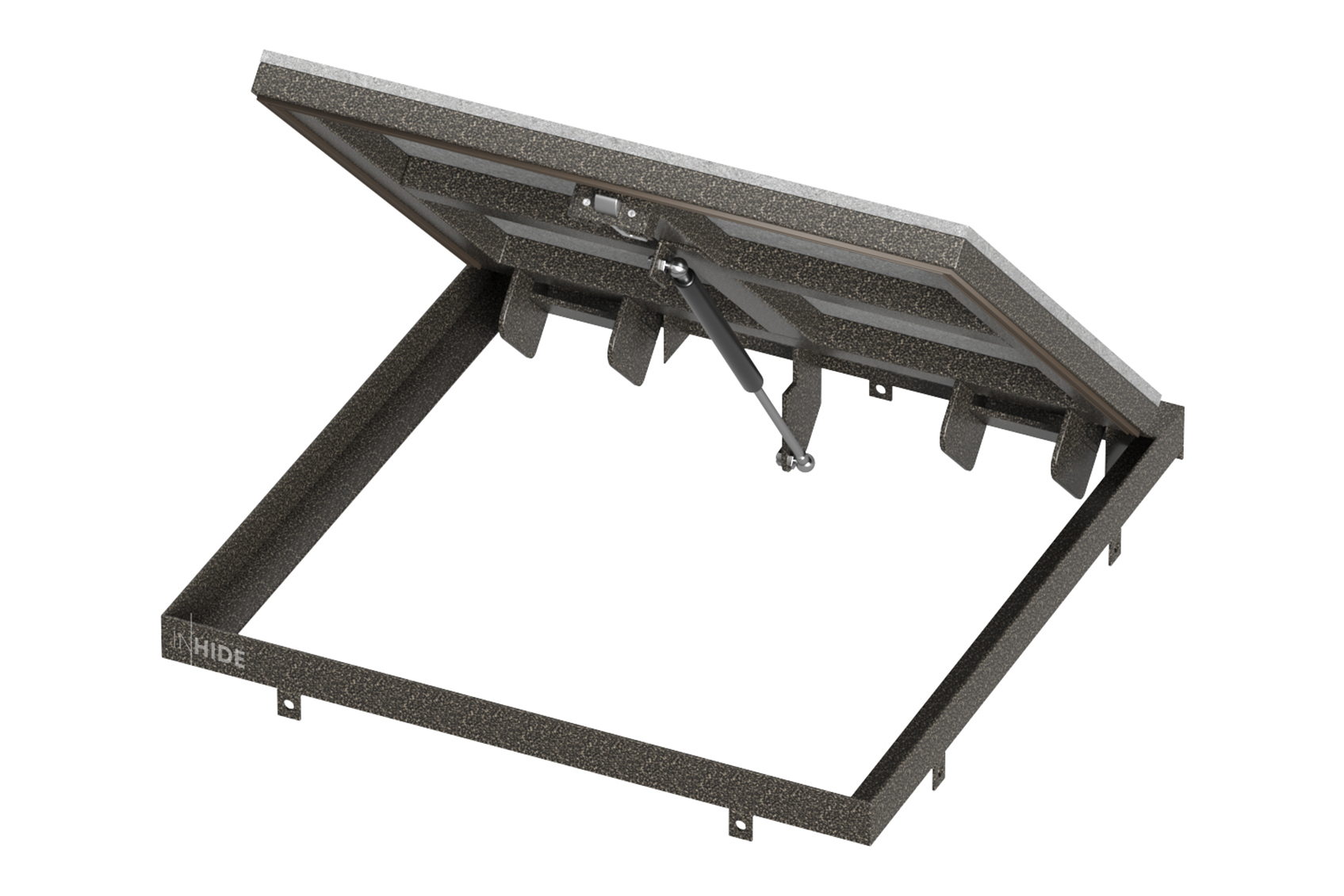

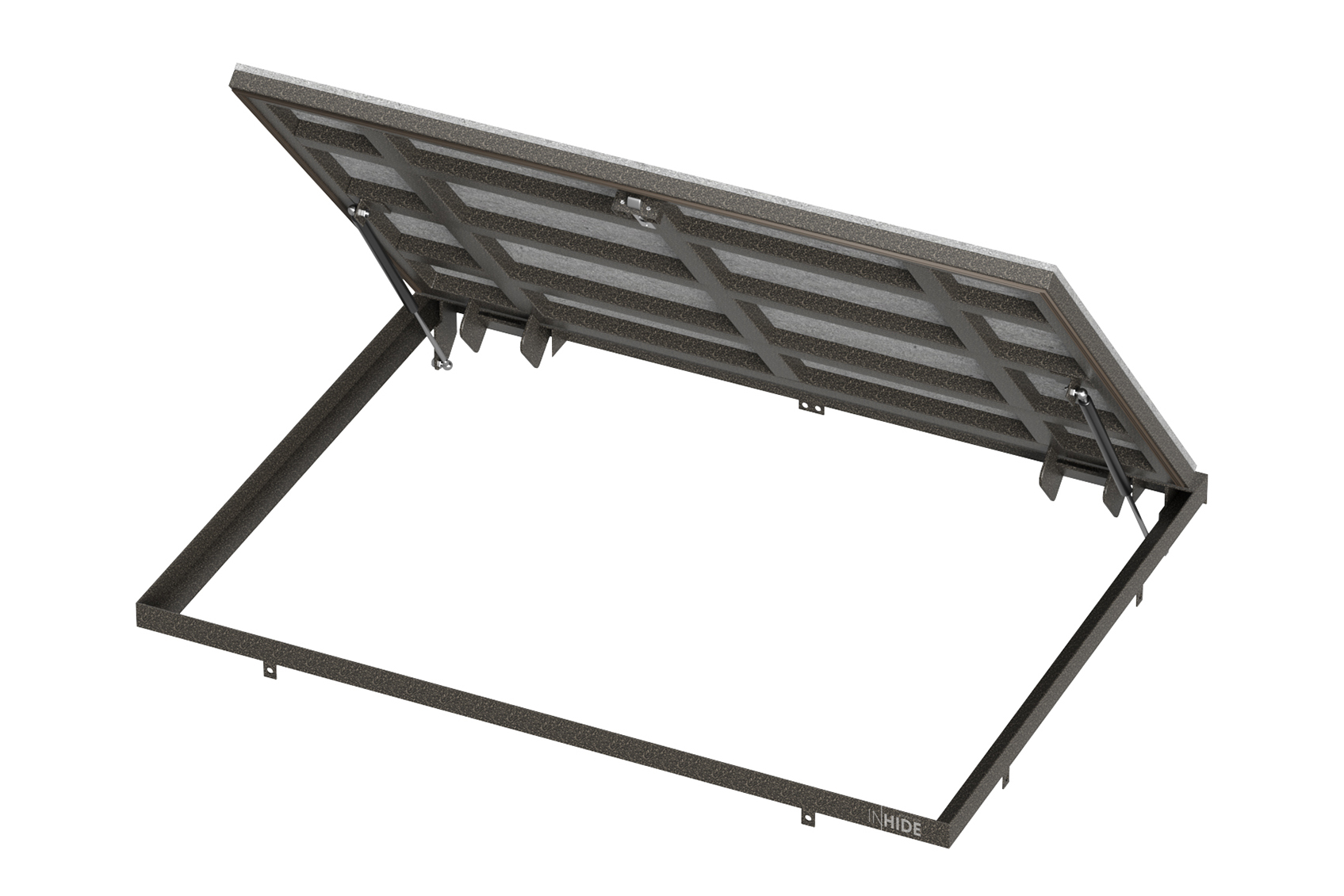

Відкривання люка є напівавтоматичним і здійснюється за допомогою промислових газових амортизаторів. Вони значно полегшують підйом кришки та забезпечують її надійну фіксацію у відкритому положенні.

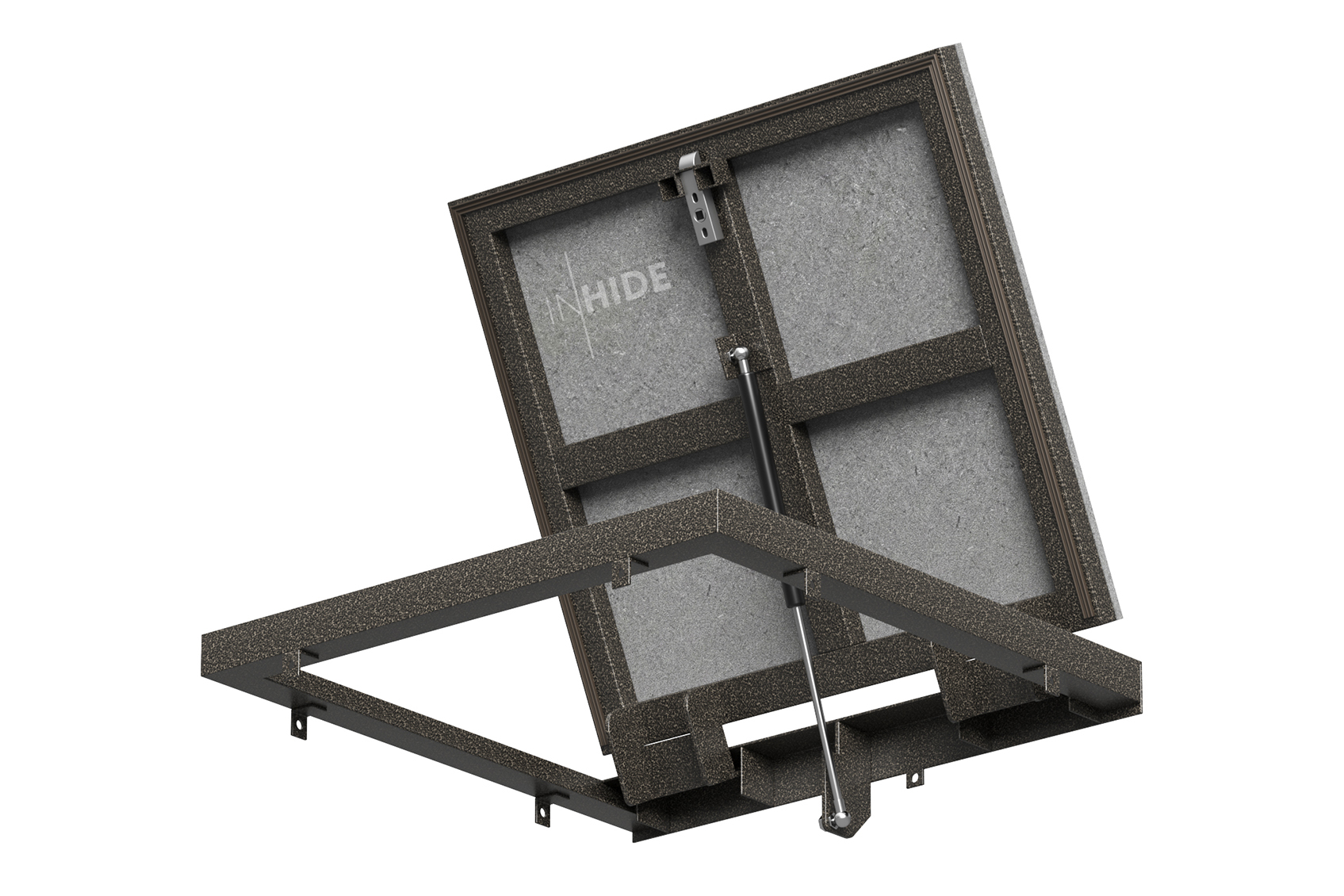

Несуча рама виготовляється зі сталевого кутника розміром 40×40×3 мм. Корпус кришки виконаний із профільної труби 25×40×2 мм та додаткових ребер жорсткості з профілю 20×40×1,2 мм. Така конструкція забезпечує високу міцність, стійкість до навантажень та захист від деформації під час тривалої експлуатації.

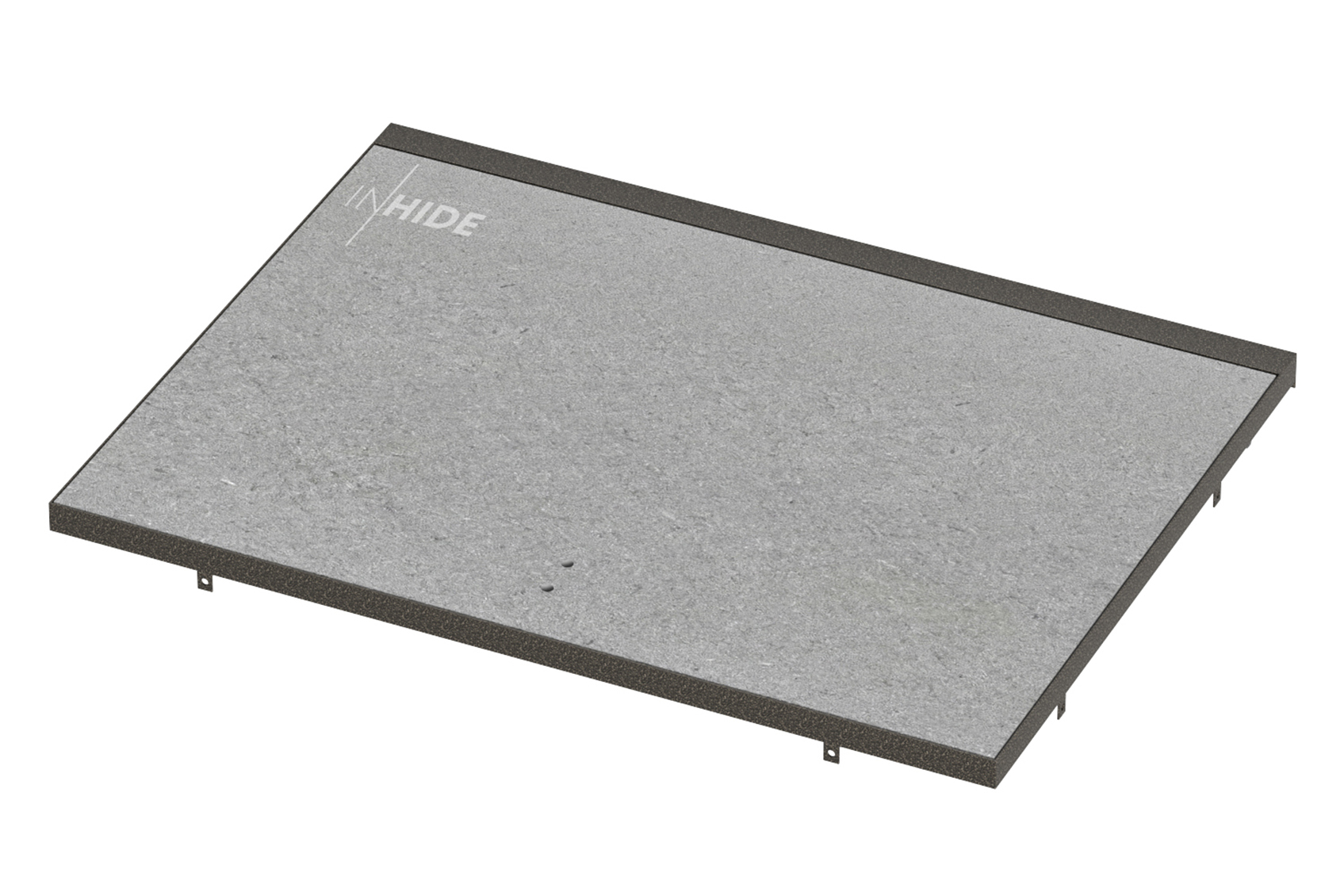

Верхня частина кришки закрита вологостійким гіпсоволокнистим листом KNAUF товщиною 10 мм, який слугує надійною основою для подальшого облицювання плиткою або іншими оздоблювальними матеріалами.

По всьому периметру кришки встановлено еластичний каучуковий ущільнювач, який забезпечує щільне прилягання конструкції, зменшує проникнення пилу та підвищує комфорт експлуатації.

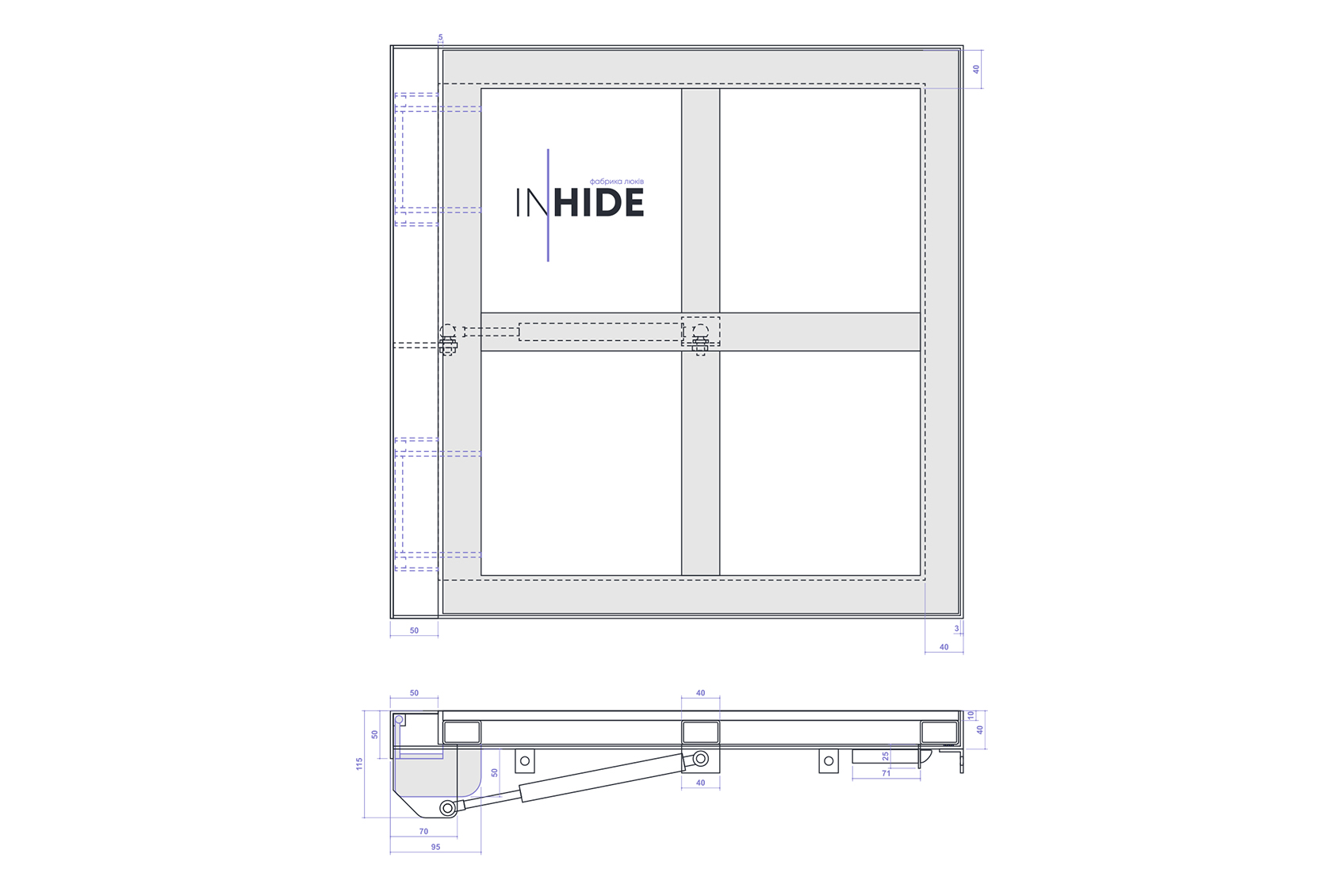

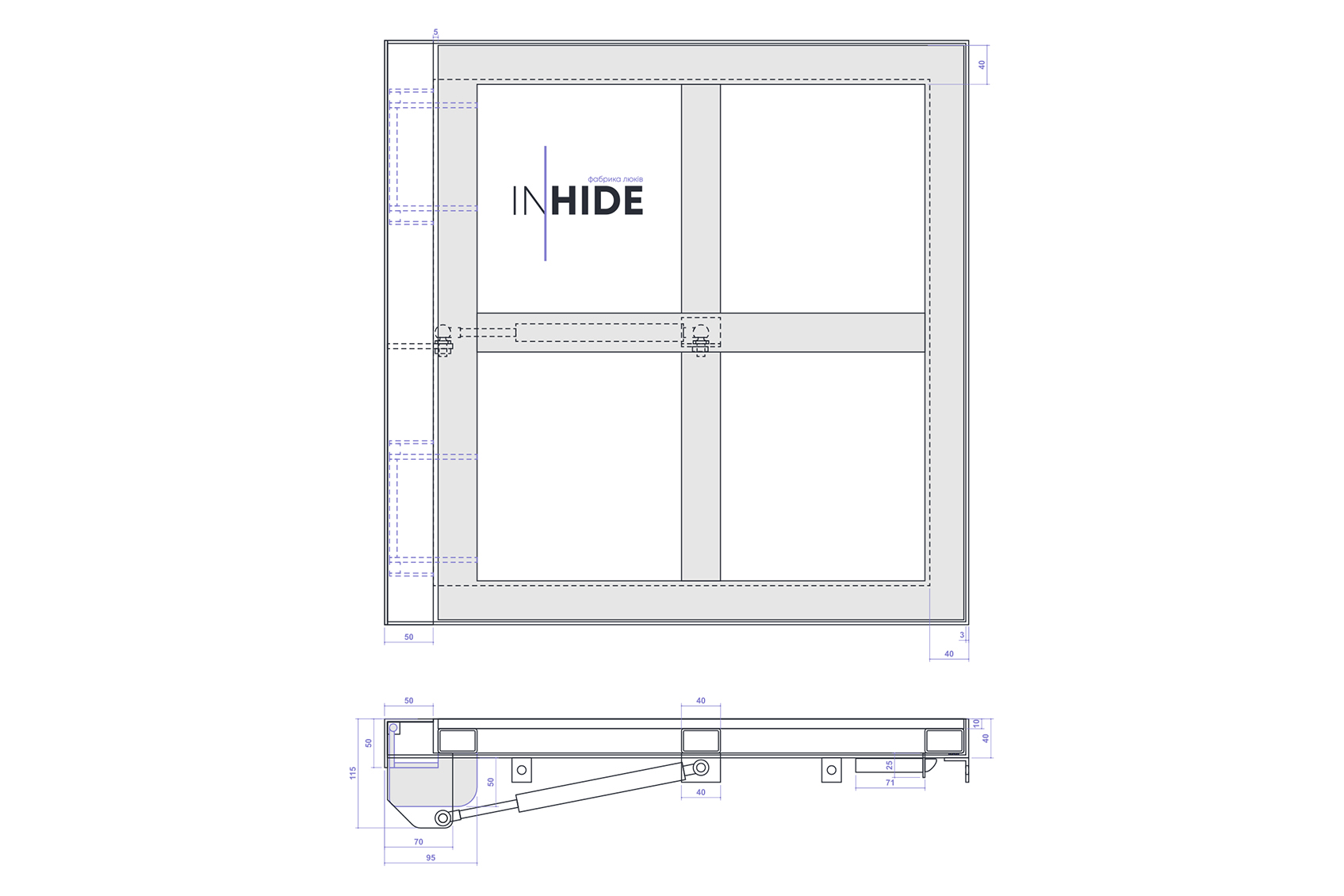

Монтажна глибина люка у закритому положенні становить 40 мм. У зоні розташування елементів петлі глибина конструкції збільшується до 90 мм, а в місцях встановлення кронштейнів газових амортизаторів — до 115 мм.

Для виробництва прихованих люків APEX використовується виключно високоякісна електрозварна холоднокатана вуглецева сталь. Метал проходить фосфатування та покривається поліефірною порошковою фарбою, що забезпечує надійний захист від корозії та тривалий термін служби виробу.

Усі зварні з’єднання виконуються методом відповідно до міжнародного стандарту DIN EN ISO 5817, що гарантує високу якість швів, точність геометрії та надійність конструкції.

Кришка люка відкривається перпендикулярно до поверхні підлоги на кут 90° за допомогою газових амортизаторів промислового типу. Додатково конструкція оснащується поворотним замком-защіпкою, який можна відкривати як зовні, так і зсередини приміщення спеціальним ключем. Під час закривання замок автоматично фіксується без додаткових дій користувача.

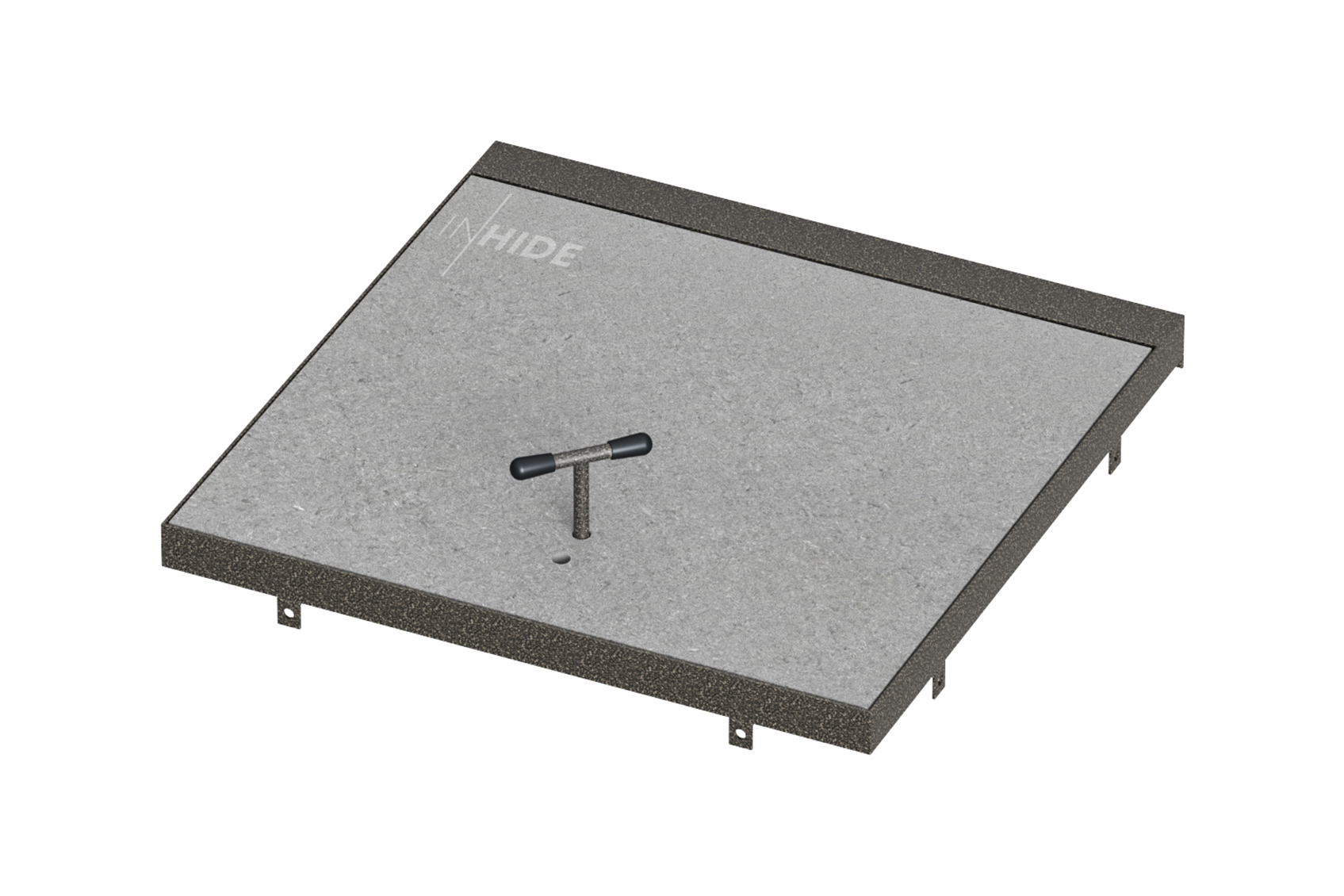

У більшості випадків після відкриття замка люк піднімається автоматично під дією амортизаторів. Якщо вага облицювання перевищує розрахункове навантаження газових пружин, для відкривання використовується спеціальна підйомна ручка, для якої передбачено окремий отвір із декоративною заглушкою.

Для відкривання люка необхідно:

• викрутити декоративну заглушку із замкового отвору;
  • вставити ключ та відкрити замок;
  • за необхідності встановити підйомну ручку та плавно підняти кришку.

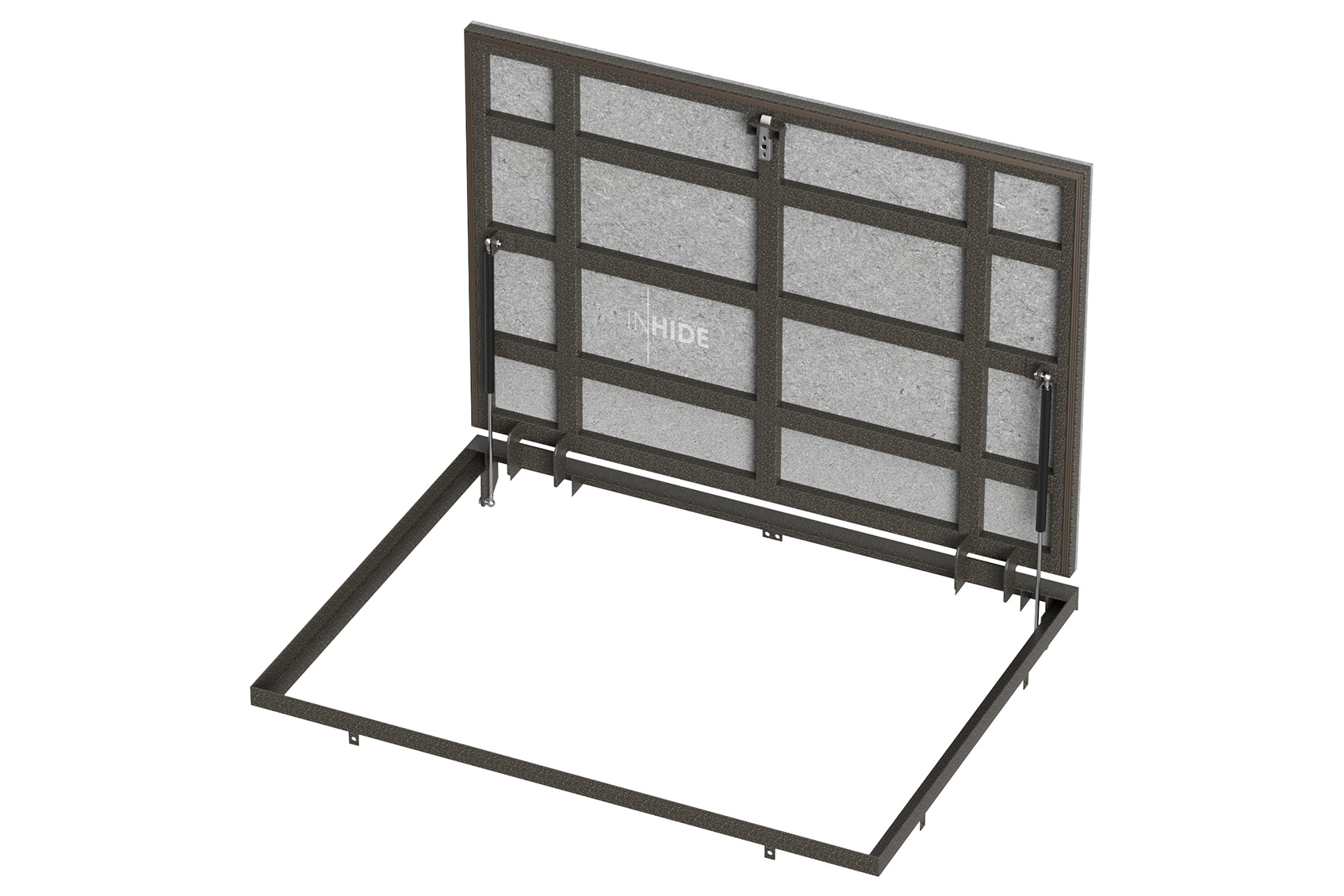

Кількість газових амортизаторів для кожного люка визначається індивідуально на етапі виробництва залежно від розміру конструкції, типу облицювального матеріалу, його ваги, площі покриття та сторони розташування петель.

У конструкції використовуються промислові газові пружини без демпфера та без можливості регулювання внутрішнього тиску.

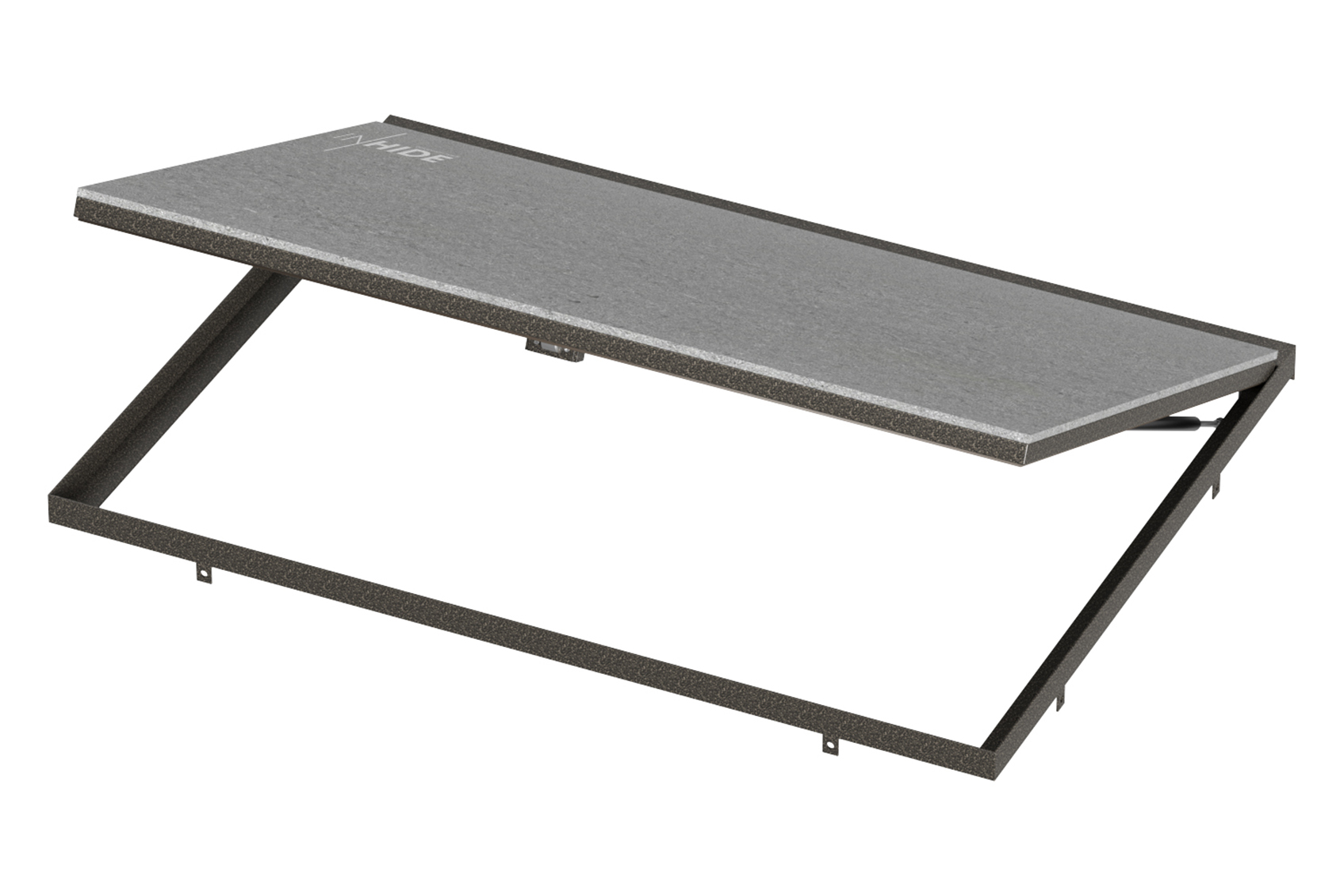

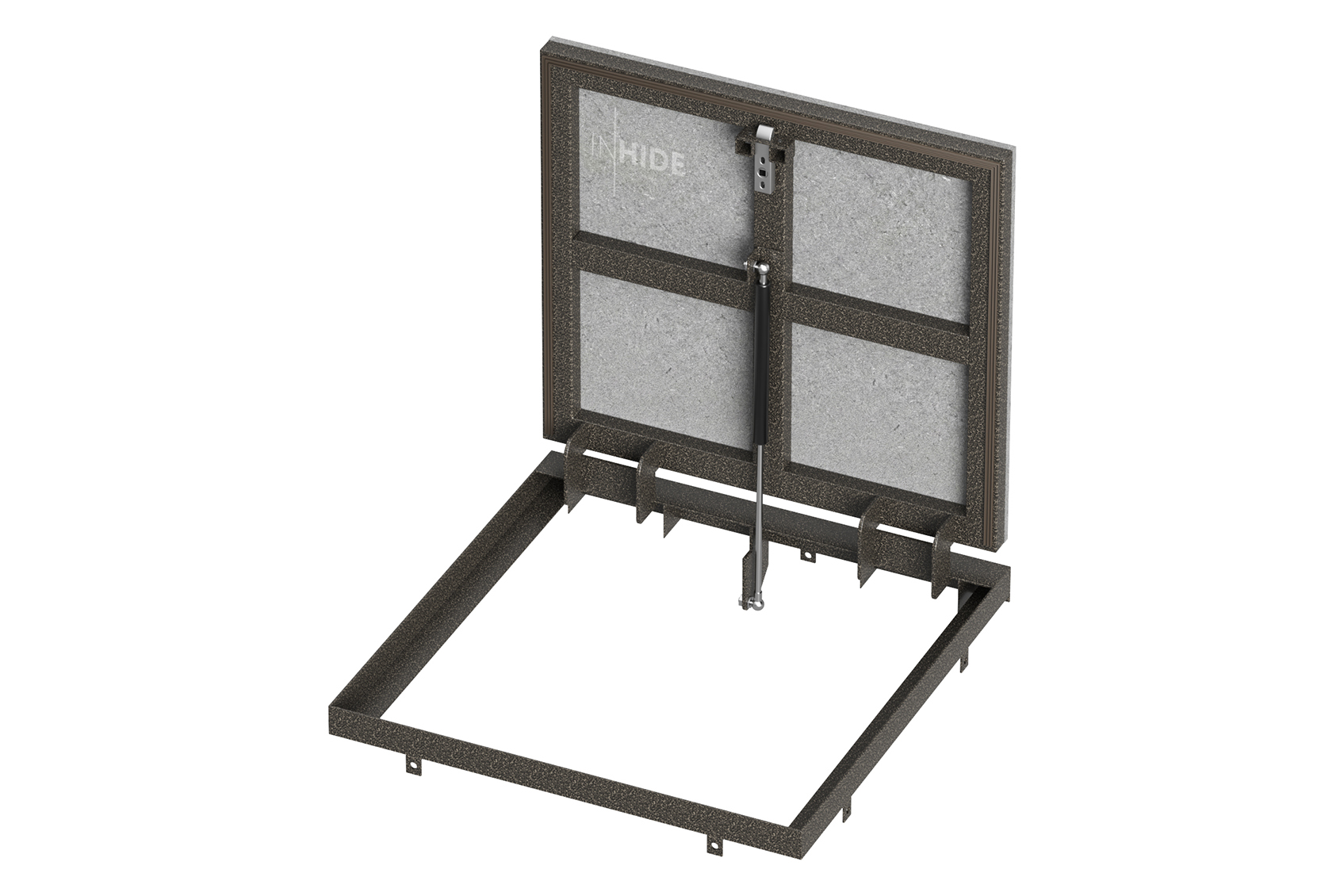

Мінімальний розмір люка APEX з однією кришкою становить 600×600 мм, максимальний — 1000×1200 мм по стороні розташування петлі. Виконання конструкції з двома кришками не передбачено. Для більших прорізів рекомендується використовувати спеціалізовані моделі збільшеного формату.

Конструкція люка APEX розрахована на навантаження до 400 кг/м², що дозволяє безпечно використовувати його в житлових та комерційних приміщеннях із постійним пішохідним навантаженням.

Увага! Перевищення рекомендованих навантажень або наїзд транспортних засобів можуть призвести до деформації конструкції, порушення геометрії рами та ускладнення відкривання кришки.
