ALVIS — АЛЮМІНІЄВИЙ ПІДЛОГОВИЙ РЕВІЗІЙНИЙ ЛЮК ЗІ ЗНІМНОЮ ПРОТИКОВЗКОЮ РИФЛЕНОЮ КРИШКОЮ
Этот алюминиевый ревизионный люк чаще всего устанавливается в промышленных, технических, торговых и складских помещениях, где важны прочность конструкции, быстрый доступ и долговечность.
Від 4 999 грн
В наявності
Від 4 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
ALVIS — це алюмінієвий ревізійний люк у підлогу зі знімною рифленою кришкою, призначений для швидкого, безпечного та зручного доступу до інженерних комунікацій, кабельних каналів і технологічних ніш. Конструкція спеціально розроблена для експлуатації в місцях із підвищеною інтенсивністю використання, де важливими є надійність, довговічність та простота обслуговування.
Найчастіше ревізійний люк ALVIS встановлюють у промислових, виробничих, технічних, торговельних і складських приміщеннях, а також у торгових центрах, аеропортах, медичних закладах, логістичних комплексах та інших громадських об’єктах, де необхідний постійний доступ до прихованих інженерних мереж. За умови захисту від прямого потрапляння атмосферних опадів люк може використовуватися і на відкритих майданчиках під навісом.
Однією з головних переваг моделі ALVIS є готовність до експлуатації відразу після монтажу. Конструкція не потребує додаткового облицювання або декоративного оздоблення — достатньо встановити люк у підготовлений отвір, після чого він готовий до використання.

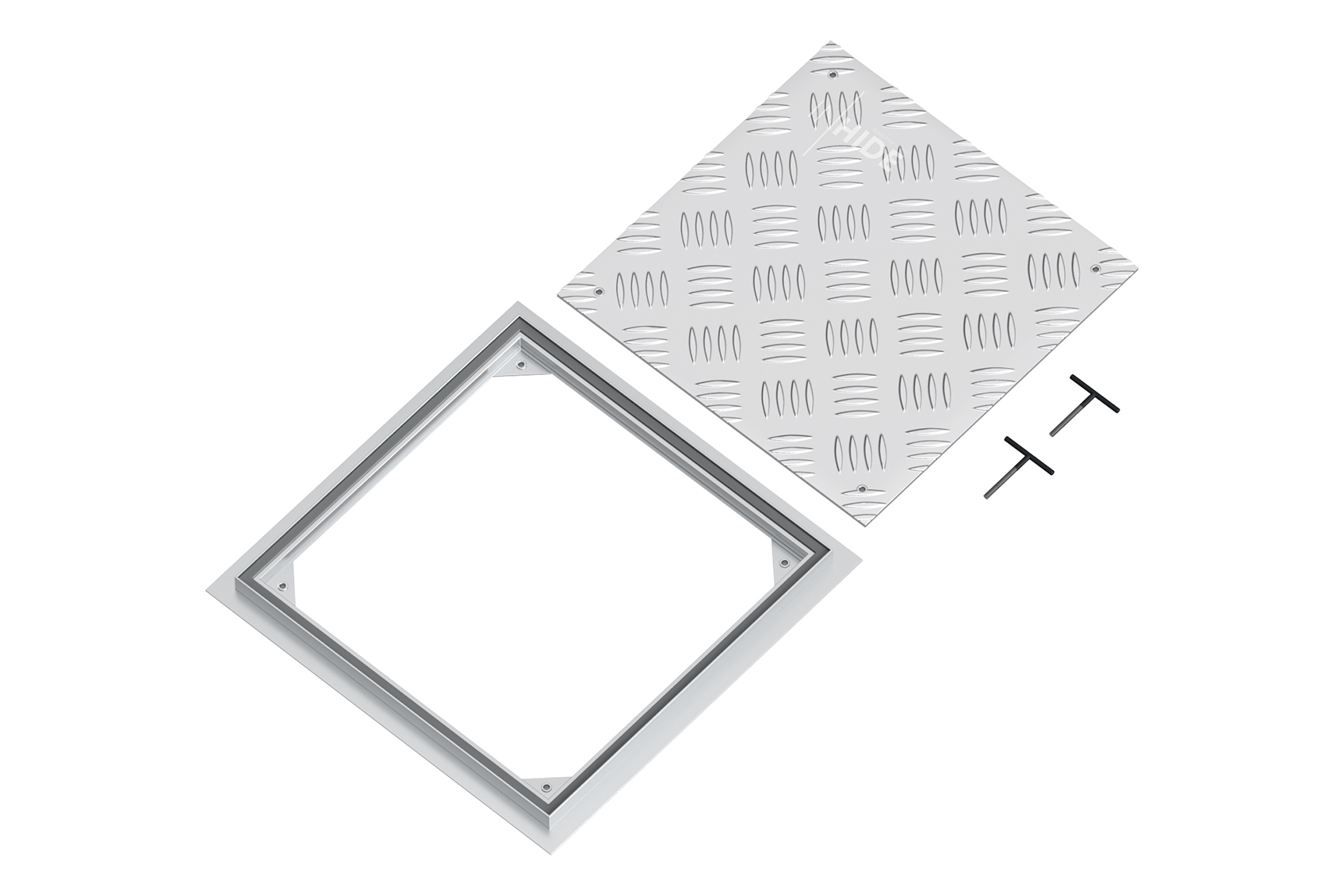

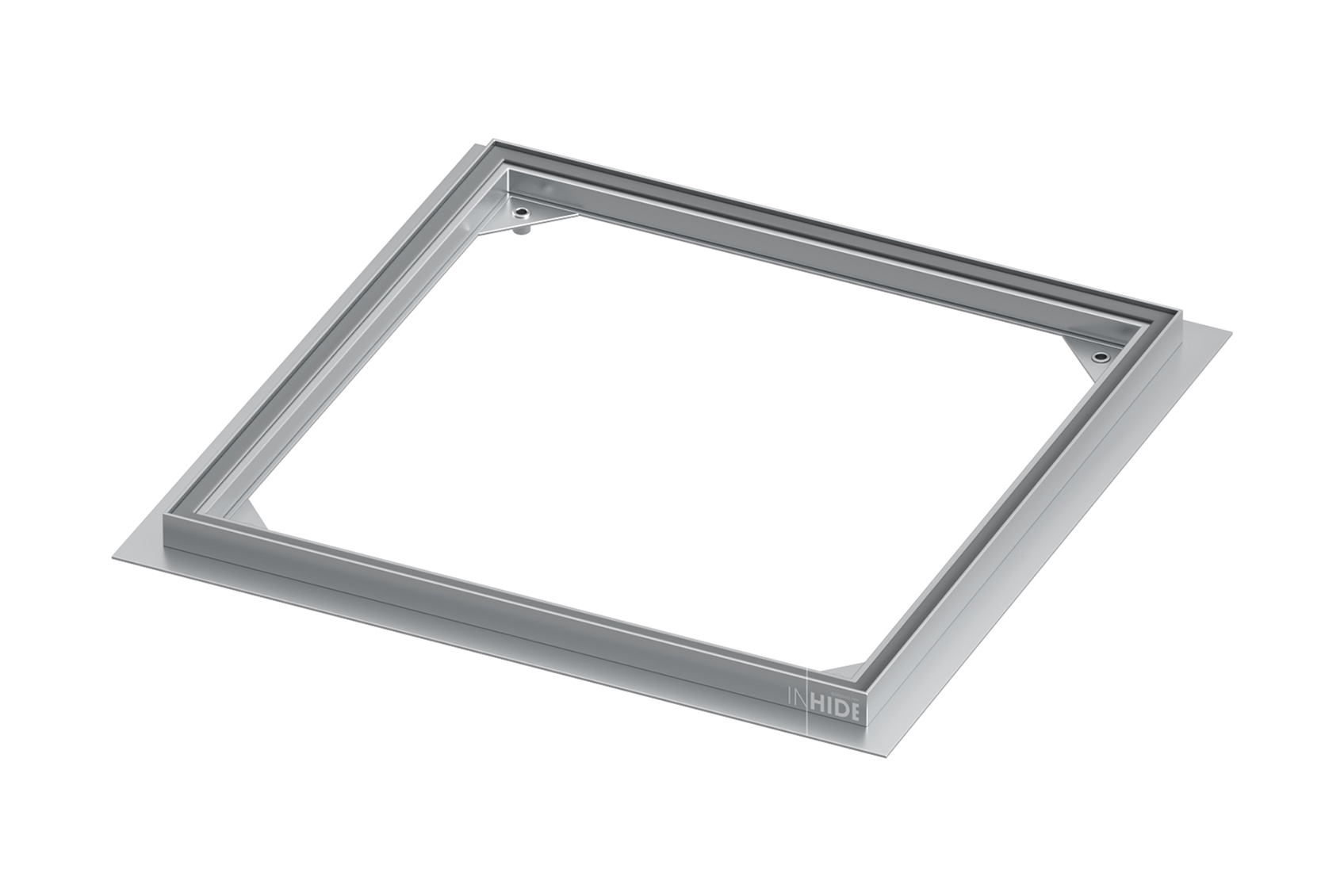

Конструкція повністю виготовлена з високоякісного алюмінію та складається з міцної рами і знімної рифленої кришки. Рама виконана у вигляді подвійного алюмінієвого кутника. Зовнішній профіль розміром 20×20×2 мм забезпечує надійну фіксацію конструкції під час бетонування, а внутрішній профіль такого ж розміру формує опорну поверхню для встановлення кришки.
По всьому внутрішньому периметру рами розташована посадкова поверхня з еластичним поліуретановим ущільнювачем, який забезпечує щільне прилягання кришки та ефективний захист від проникнення пилу, сторонніх запахів і вологи.
Для додаткової жорсткості конструкції у кожному куті рами встановлені посилювальні трикутні пластини розміром 40×40×55 мм із різьбовими отворами для фіксації кришки.

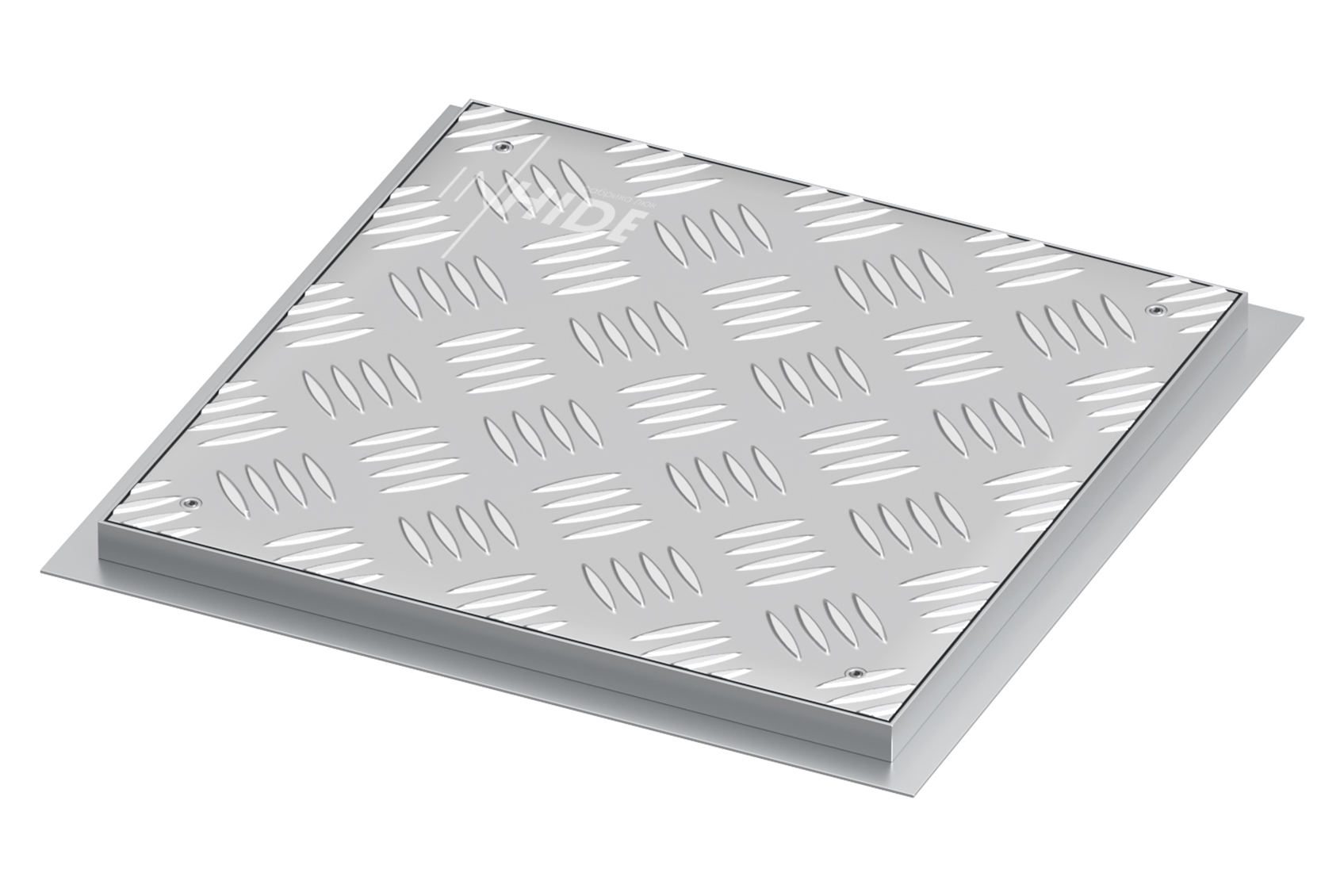

Кришка виготовлена з рифленого алюмінієвого листа товщиною 6 мм. Рифлена поверхня забезпечує протиковзкий ефект, підвищує безпеку пересування та робить підлоговий люк ALVIS оптимальним рішенням для приміщень із постійним пішохідним навантаженням.
Фіксація кришки здійснюється чотирма болтами, розташованими в кутах конструкції. Після затягування болтів кришка щільно притискається до ущільнювача, утворюючи герметичне з’єднання, яке надійно захищає внутрішній простір від пилу, вологи та неприємних запахів.
Усі зварні з’єднання виконані методом аргонодугового зварювання, що гарантує високу міцність конструкції, точність геометрії та акуратний зовнішній вигляд виробу.
Ширина видимого технологічного зазору між рамою та кришкою становить лише 1,5 мм. Загальна монтажна глибина конструкції по рамі складає 20 мм, а в місцях розташування різьбових елементів кріплення — 30 мм.

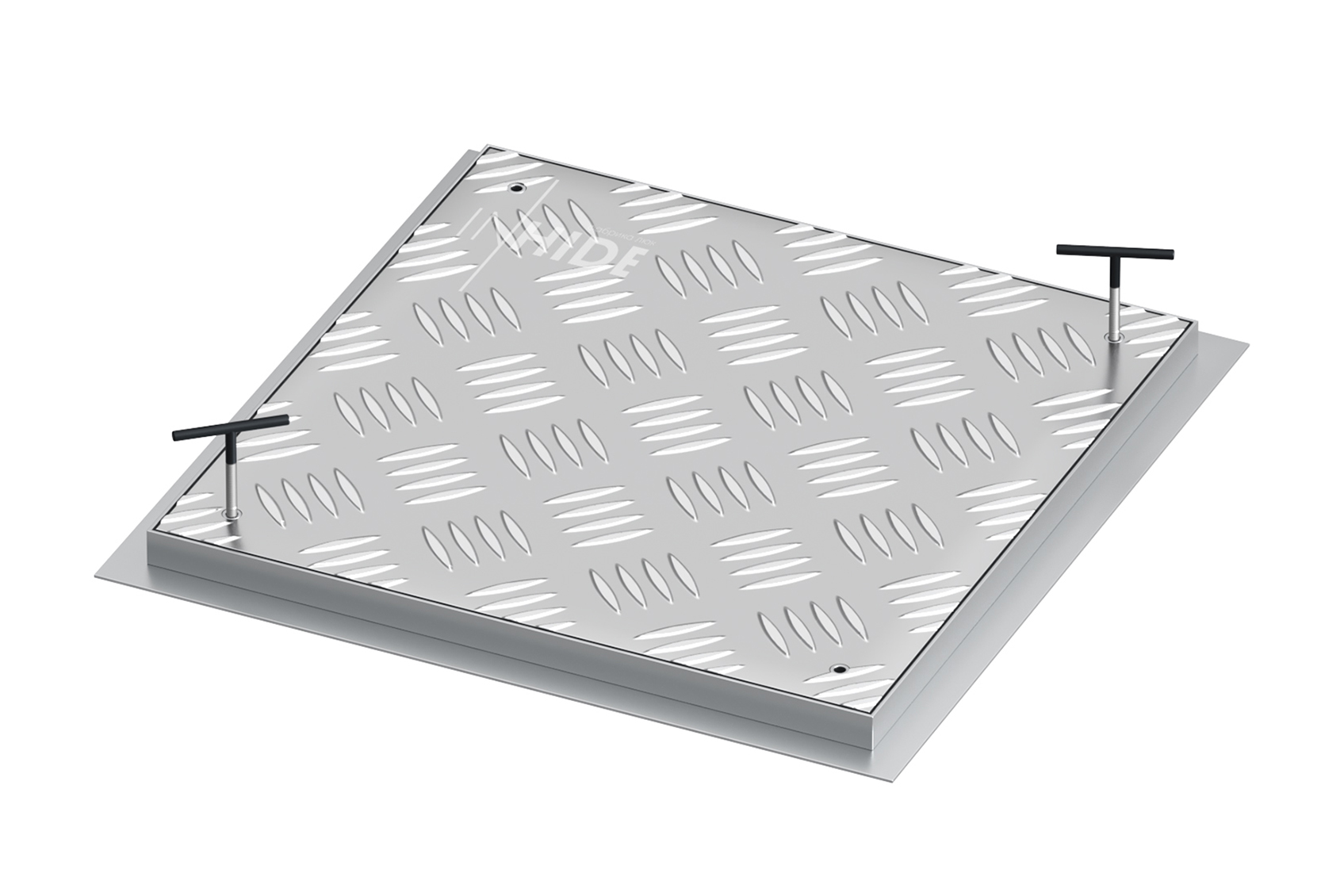

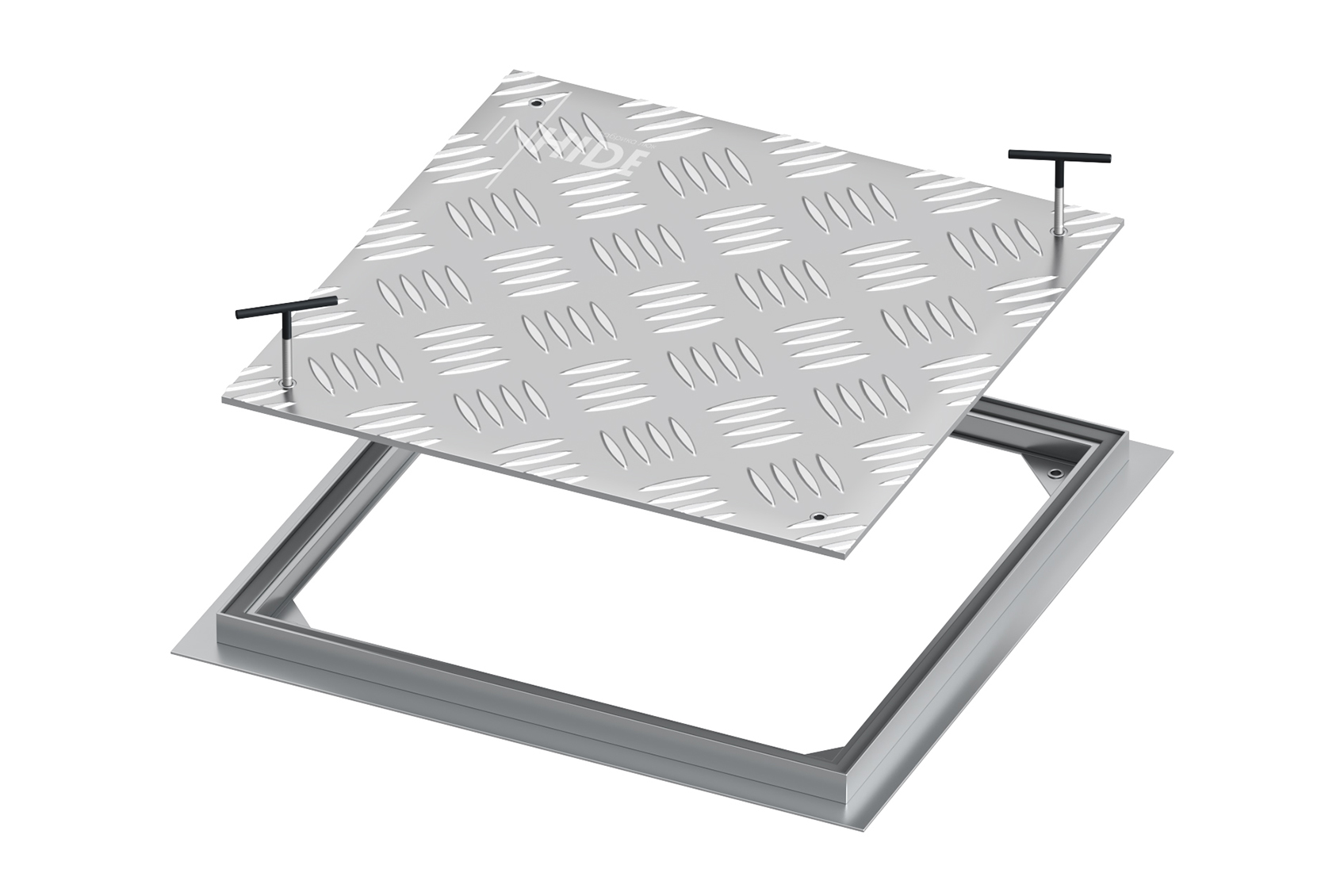

Відкривання люка здійснюється вручну без використання газових амортизаторів або інших підіймальних механізмів. Для цього використовуються спеціальні підйомні ручки, які вкручуються в різьбові отвори кришки.
Для відкривання необхідно:
- викрутити фіксуючі болти;
- встановити дві підйомні ручки у різьбові отвори, розташовані по діагоналі;
- підняти кришку вертикально вгору.
Після завершення робіт кришка встановлюється назад у раму, підйомні ручки демонтуються, а фіксуючі болти закручуються до повного притискання кришки.
Модель ALVIS виготовляється у широкому діапазоні розмірів: мінімальний габарит конструкції становить 200×200 мм, максимальний — 600×600 мм.
Конструкція розрахована на рівномірне експлуатаційне навантаження до 150 кг/м², що дозволяє використовувати люк у приміщеннях із постійним пішохідним рухом.
Увага! Перевищення допустимого навантаження або наїзд транспортних засобів можуть призвести до деформації конструкції, порушення геометрії рами та ускладнення відкривання кришки.

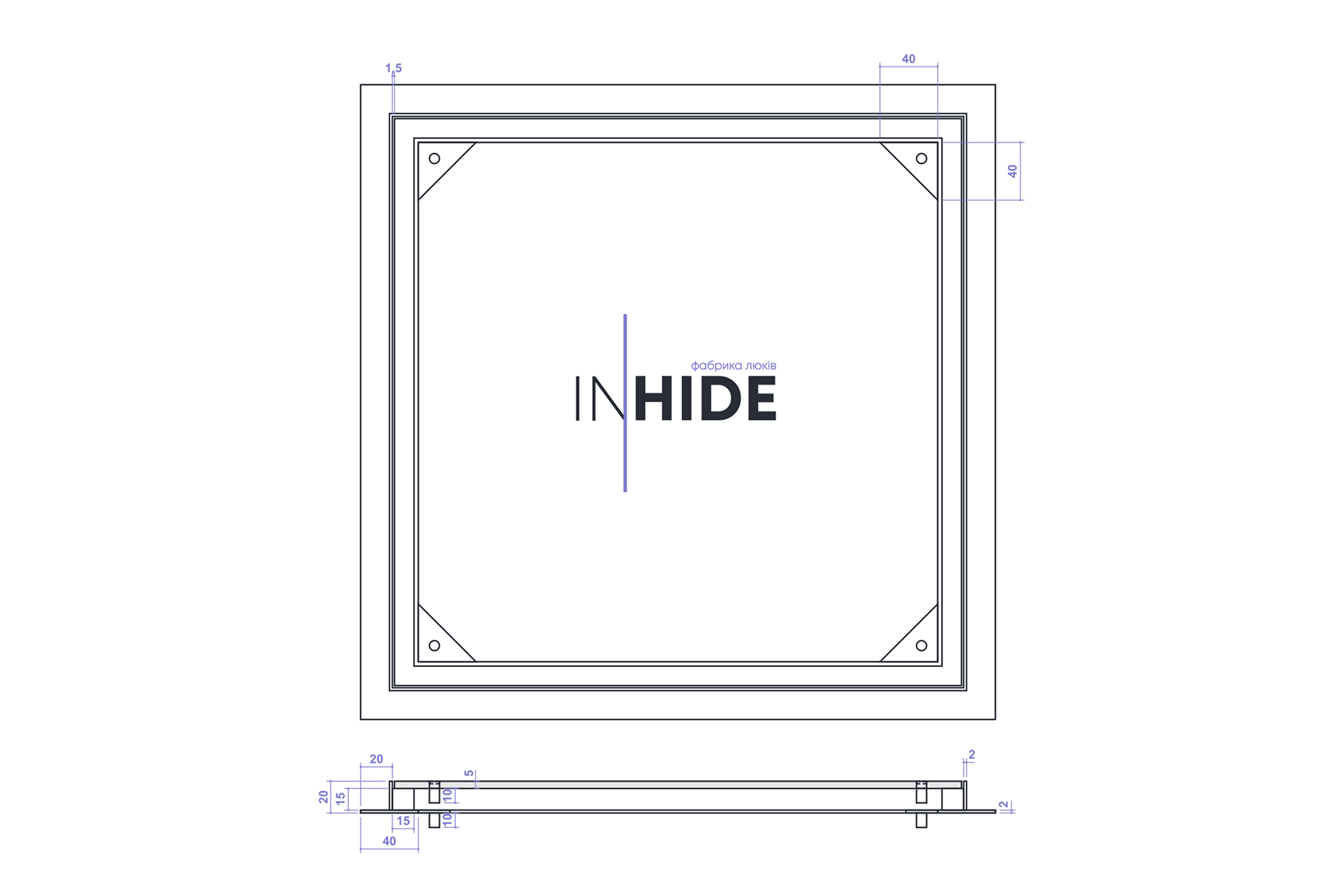

ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Правильний підбір габаритів ревізійного люка ALVIS є важливим етапом проєктування, адже від цього залежить якість монтажу, надійність фіксації конструкції та її подальша безпечна експлуатація.
Під час розрахунку розмірів люка ALVIS не враховується монтажна пластина, яка утворюється горизонтальною частиною зовнішнього алюмінієвого кутника рами. Основним параметром для розрахунку є монтажний розмір, який визначається по зовнішньому контуру вертикальної частини рами.
Монтажний розмір визначається за формулою:
Монтажний розмір = габаритний розмір люка з монтажною пластиною − 20 мм з кожної сторони.
Для правильного встановлення конструкції рекомендується, щоб монтажний розмір люка ALVIS був приблизно на 40 мм більшим за монтажний отвір у підлозі по ширині та довжині. Це забезпечує правильне розташування монтажної пластини на перекритті та надійну фіксацію виробу.
Під час бетонування навколо рами необхідно передбачити бетонний пояс шириною не менше 150 мм з кожної зі сторін люка. Така основа забезпечує необхідну жорсткість конструкції та її довговічну експлуатацію.
Монтажна глибина конструкції по рамі становить 20 мм. У кожному куті люка передбачені виступи висотою 10 мм для розміщення різьбових вузлів, які забезпечують надійну фіксацію кришки болтами.
Конструкція підлогового люка ALVIS не зменшує світловий (корисний) отвір, оскільки всі несучі елементи рами розташовуються на поверхні бетонного перекриття. Це дозволяє максимально ефективно використовувати монтажний отвір без втрати корисного простору та забезпечує зручний доступ до інженерних комунікацій.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Ревізійний люк ALVIS призначений для встановлення виключно поверх монтажного отвору в бетонному або іншому твердому перекритті.
Увага! У стандартній комплектації люк не комплектується кріпильними елементами та не має попередньо виконаних монтажних отворів.
Перед початком монтажних робіт необхідно демонтувати кришку люка та не встановлювати її назад до повного завершення монтажу рами.
Увага! Фінішне підлогове покриття рекомендується укладати лише після остаточного встановлення та фіксації рами люка.
Підготуйте монтажний отвір правильної геометричної форми з кутами 90°. Основа повинна бути міцною, рівною та відповідати проєктним розмірам люка.
Перед початком бетонування необхідно захистити поверхню рами, різьбові отвори та декоративні заглушки від потрапляння цементного розчину, оскільки після його затвердіння очищення може бути ускладненим.
Встановіть раму люка ALVIS поверх монтажного отвору таким чином, щоб вона не перекривала світловий отвір конструкції. Перевірте правильність положення рами — вона повинна бути встановлена без перекосів і знаходитись в одній площині з майбутньою поверхнею підлоги.
Закріпіть монтажну пластину рами до бетонної основи саморізами або іншими відповідними кріпильними елементами. Кріплення рекомендується виконувати щонайменше у двох точках з кожного боку конструкції.
Після остаточної фіксації рами виконайте бетонування по всьому її периметру на повну висоту для забезпечення максимальної жорсткості та надійності монтажу.
Після повного затвердіння бетонної суміші встановіть кришку в раму та приступайте до укладання фінішного підлогового покриття.
Перед закриванням люка завжди перевіряйте:
- відсутність сторонніх предметів на посадковій поверхні рами;
- правильне розташування поліуретанового ущільнювача;
- чистоту посадкових поверхонь кришки.
Після завершення монтажних робіт не рекомендується піддавати конструкцію експлуатаційним навантаженням протягом 72 годин, щоб забезпечити повне твердіння бетонного розчину.
Умови зберігання та транспортування
- Транспортування люка ALVIS допускається лише у спеціальному захисному дерев’яному каркасі.
- Виріб може зберігатися у закритих приміщеннях або під навісом при температурі від –30 °C до +60 °C та відносній вологості повітря не більше 80%.
- Не допускається прямий контакт конструкції з атмосферними опадами або постійний вплив вологи, оскільки це може призвести до зміни кольору алюмінію та розвитку корозійних процесів.
Заходи безпеки
Увага! Не залишайте відкритий люк без нагляду. Відкрита конструкція може становити небезпеку для дітей, домашніх тварин та інших осіб через значну вагу кришки й наявність металевих елементів.
Якщо люк тимчасово залишається відкритим, обов’язково огородіть місце виконання робіт сигнальною стрічкою або іншими засобами безпеки для запобігання випадковому падінню людей у монтажний отвір.
Під час закривання кришки переконайтеся, що між рамою та кришкою відсутні сторонні предмети, а також люди чи тварини, які можуть отримати травму внаслідок руху конструкції.
