ALUVENT-S-90
В наявності
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
Інспекційний люк прихованого типу ALUVENT-S-90 розроблений для забезпечення зручного доступу до інженерних систем, зокрема вентиляції, які знаходяться за гіпсокартонними стелями. Його можна декорувати фарбою, штукатуркою, шпалерами, а також обтягнути текстилем, натуральною чи штучною шкірою.
Основна конструкція виготовлена з ребристого алюмінієвого кутика, що проходить процес екструзії. Завдяки цьому люк має високу міцність, не деформується та дозволяє виготовлення як стандартних, так і великих модифікацій — аж до розміру 2000L × 1000W мм з двома стулками.
Люк складається з:
- Рами — профіль 16×30×2,4 мм
- Дверцят — з армованого алюмінієвого кутика 28×18×2,4 мм, на які закріплений вологостійкий ГКЛ товщиною 12,5 мм

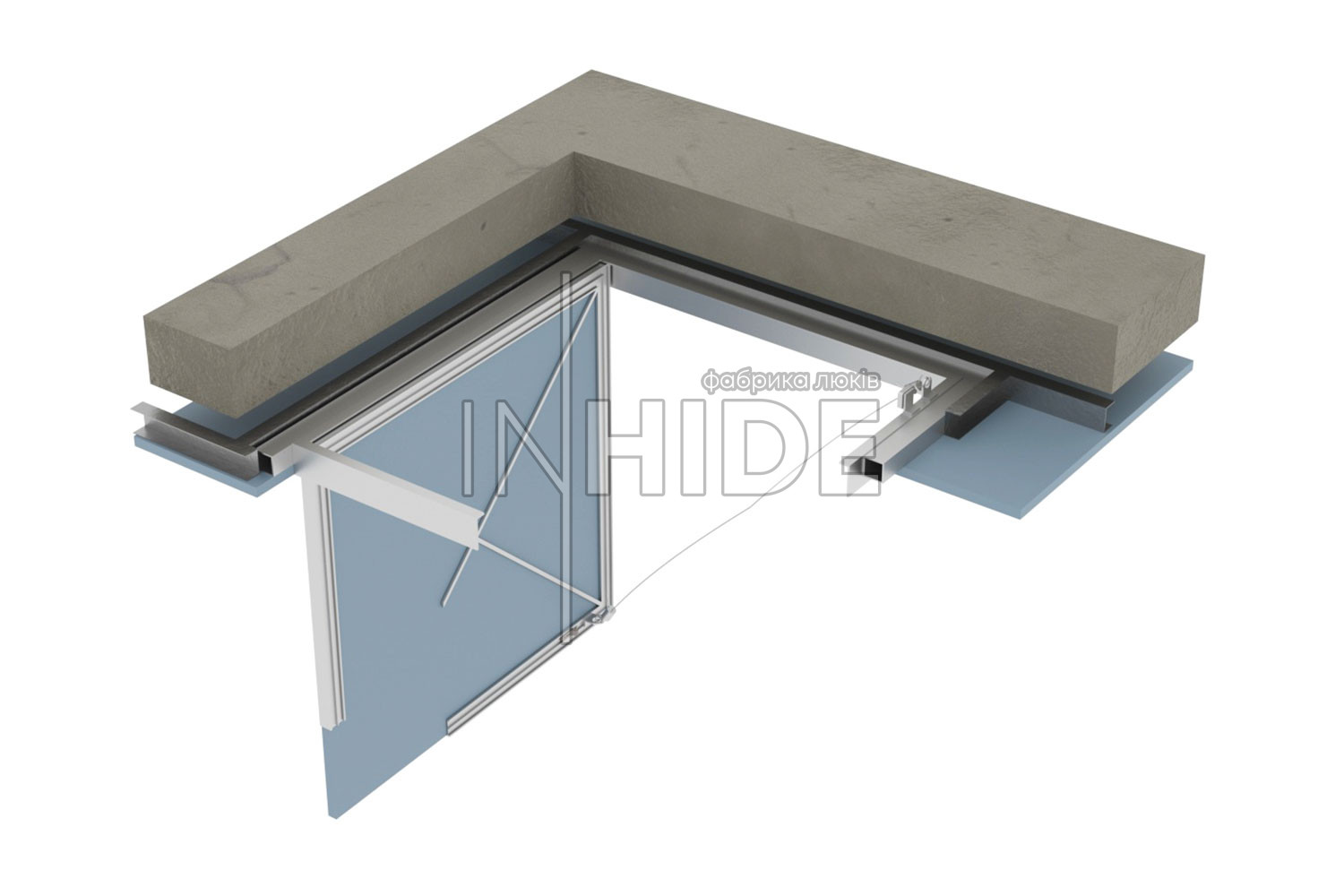

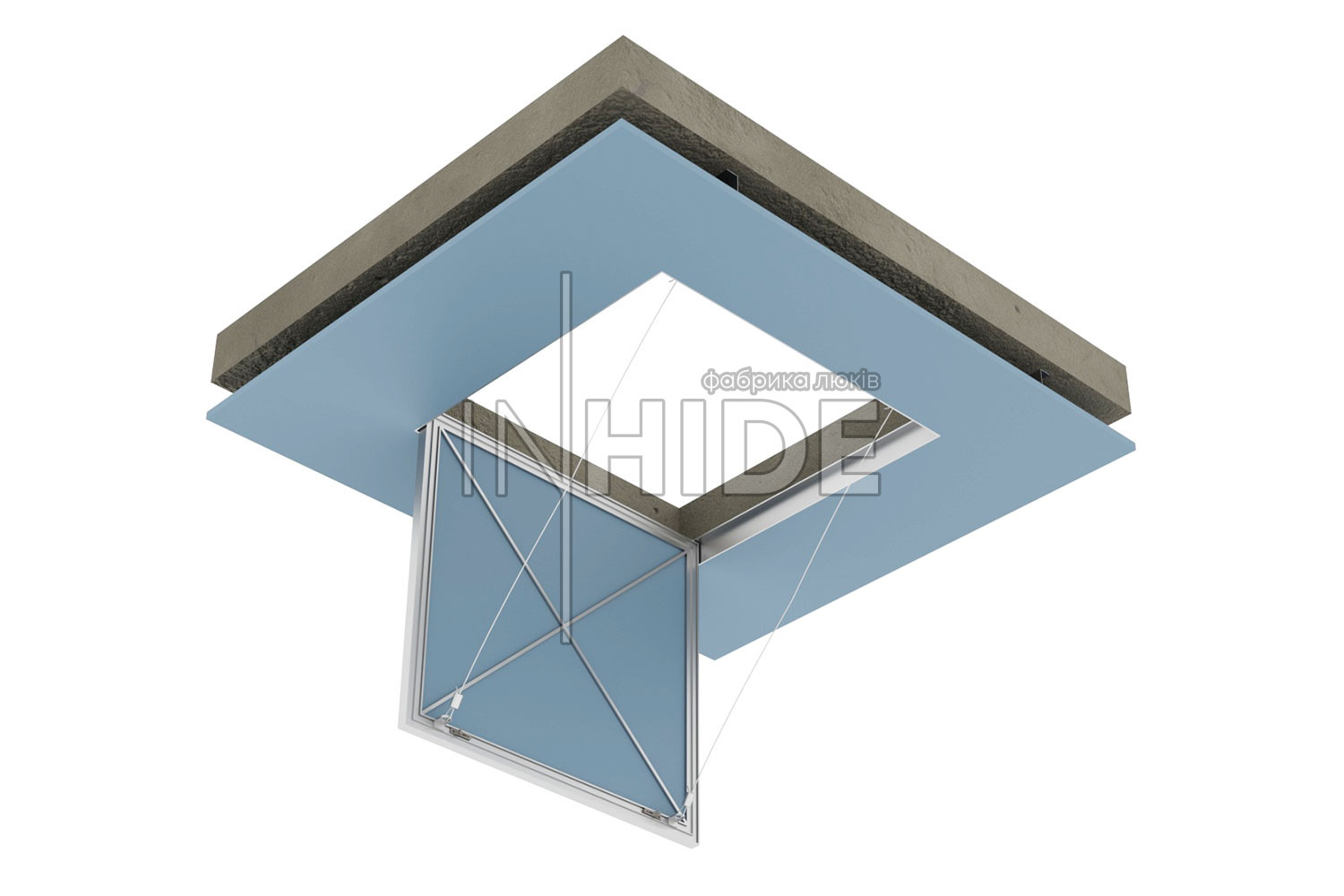

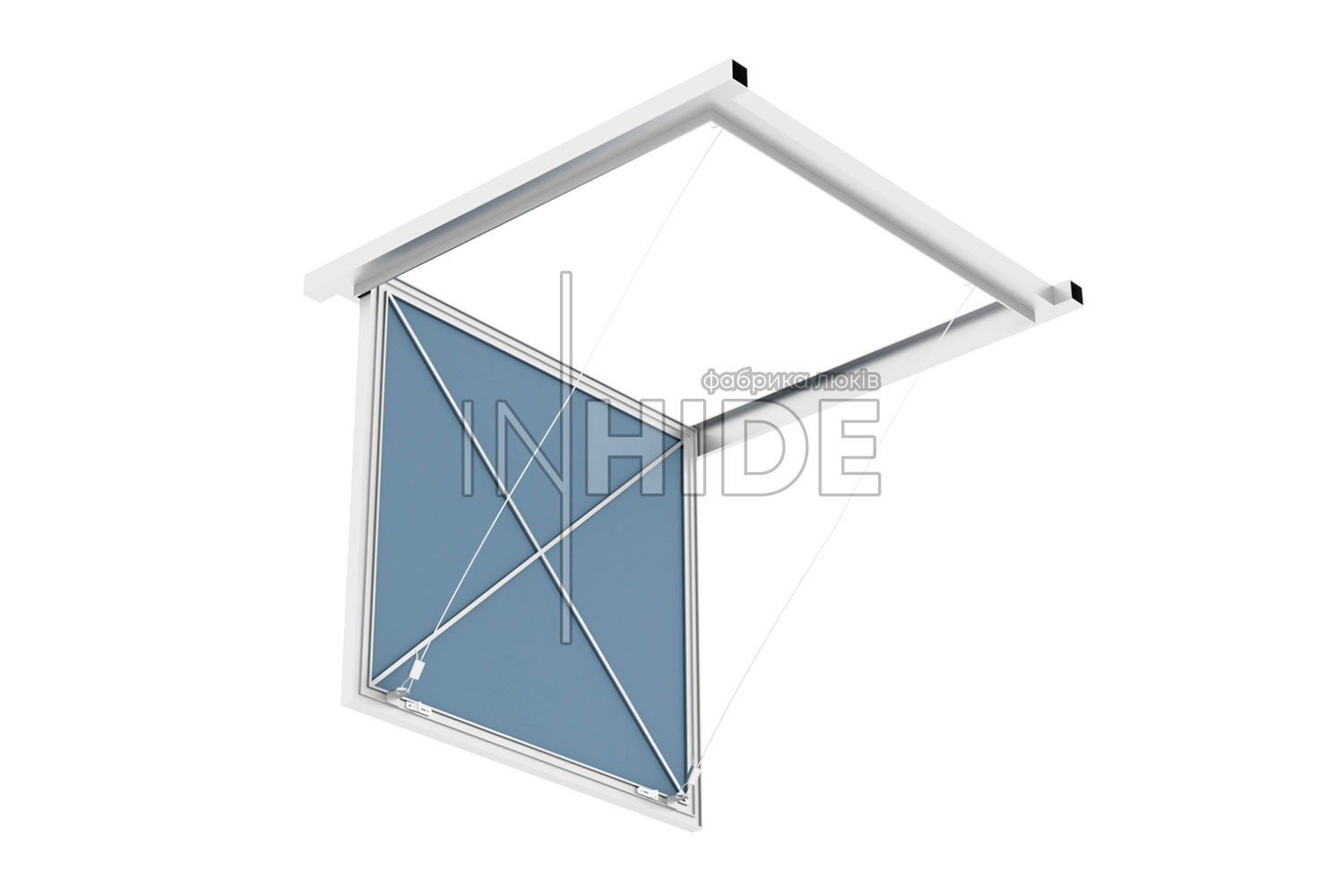

З’єднання дверцят з рамою з одного боку здійснюється за допомогою спеціальних гвинтів, які дозволяють відкривати дверцята за принципом осьового повороту. Із протилежного боку встановлено натискні замки типу Mini-Latch HAFELE. Натискання на дверцята активує механізм відкриття — при цьому дверцята заглиблюються всередину на 4 мм і відкриваються на кут до 170°.

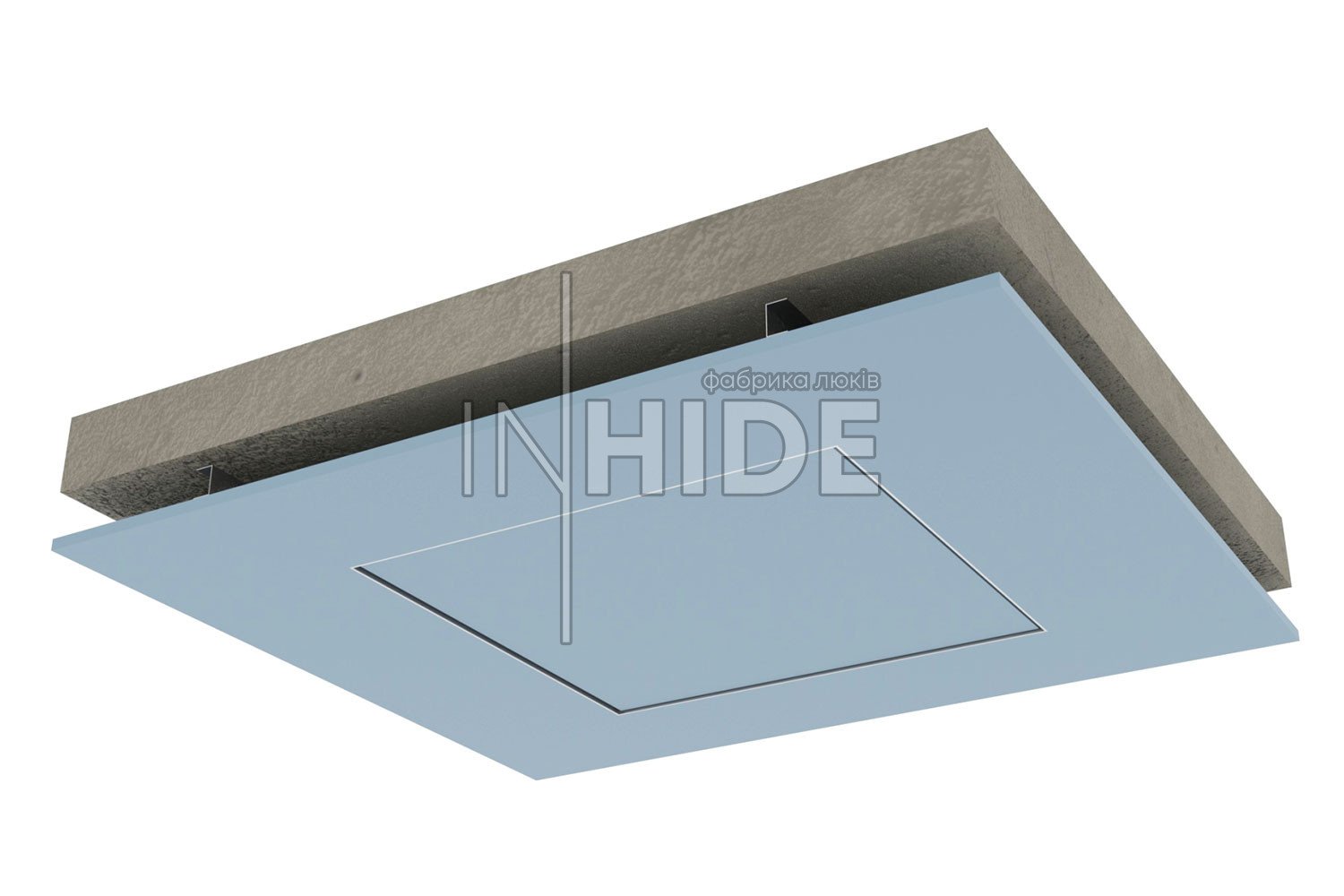

Після встановлення візуально помітною залишається лише щілина між рамою та стулкою шириною 1 мм. Лицьова частина кутика має плавне звуження з товщини 2,4 мм майже до нуля, що дозволяє повністю замаскувати люк після оздоблення. У місці звуження поверхня зроблена рифленою для покращеного зчеплення зі шпаклівкою.
Для безпечного монтажу між рамою і дверцятами передбачено знімні сталеві троси. Усі зварні шви виконані аргонодуговим методом, що забезпечує естетичність і довговічність з’єднань.
Розміри конструкції:
- Мінімальний формат із однією стулкою: 200×200 мм
- Максимальний — 800×800 мм

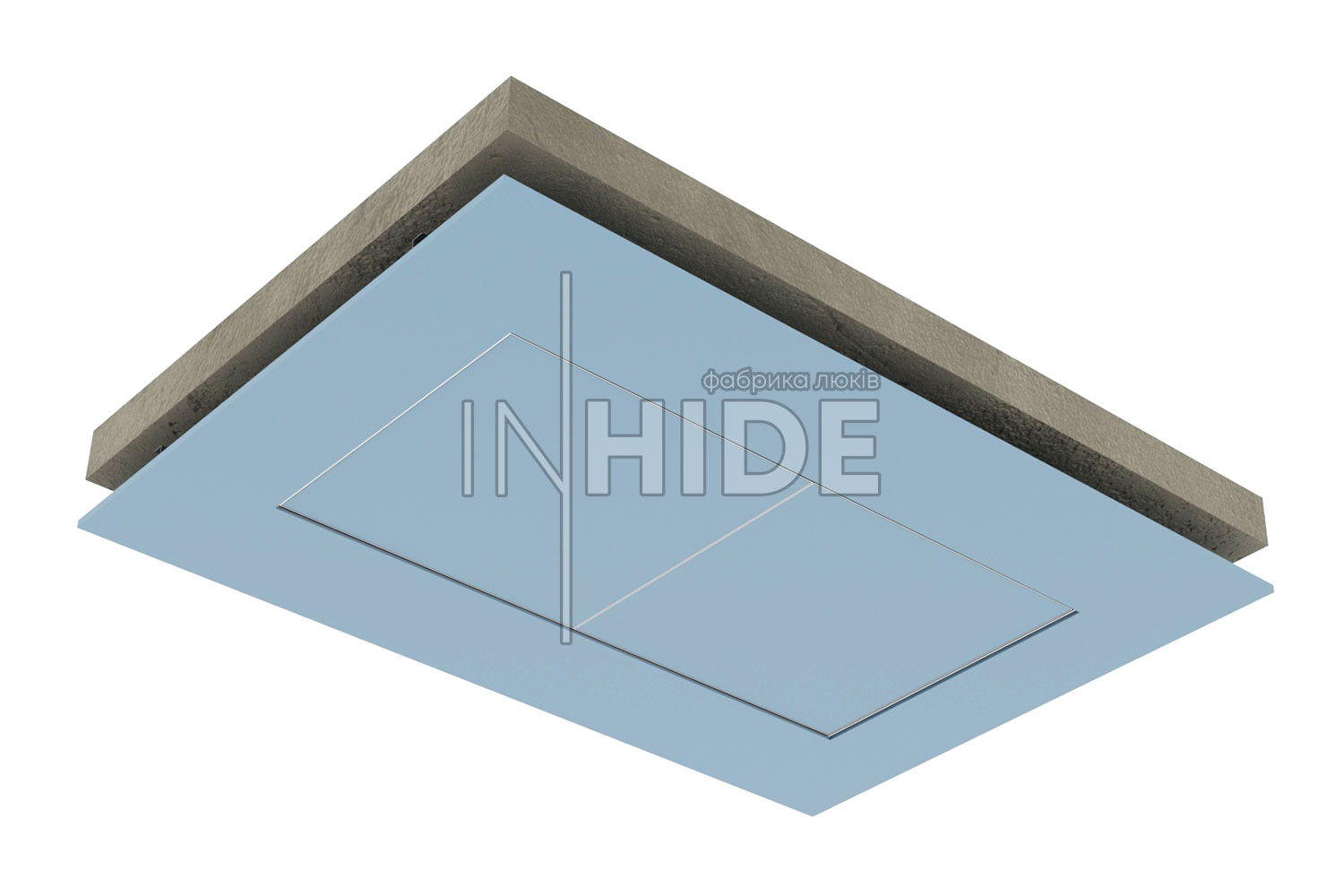

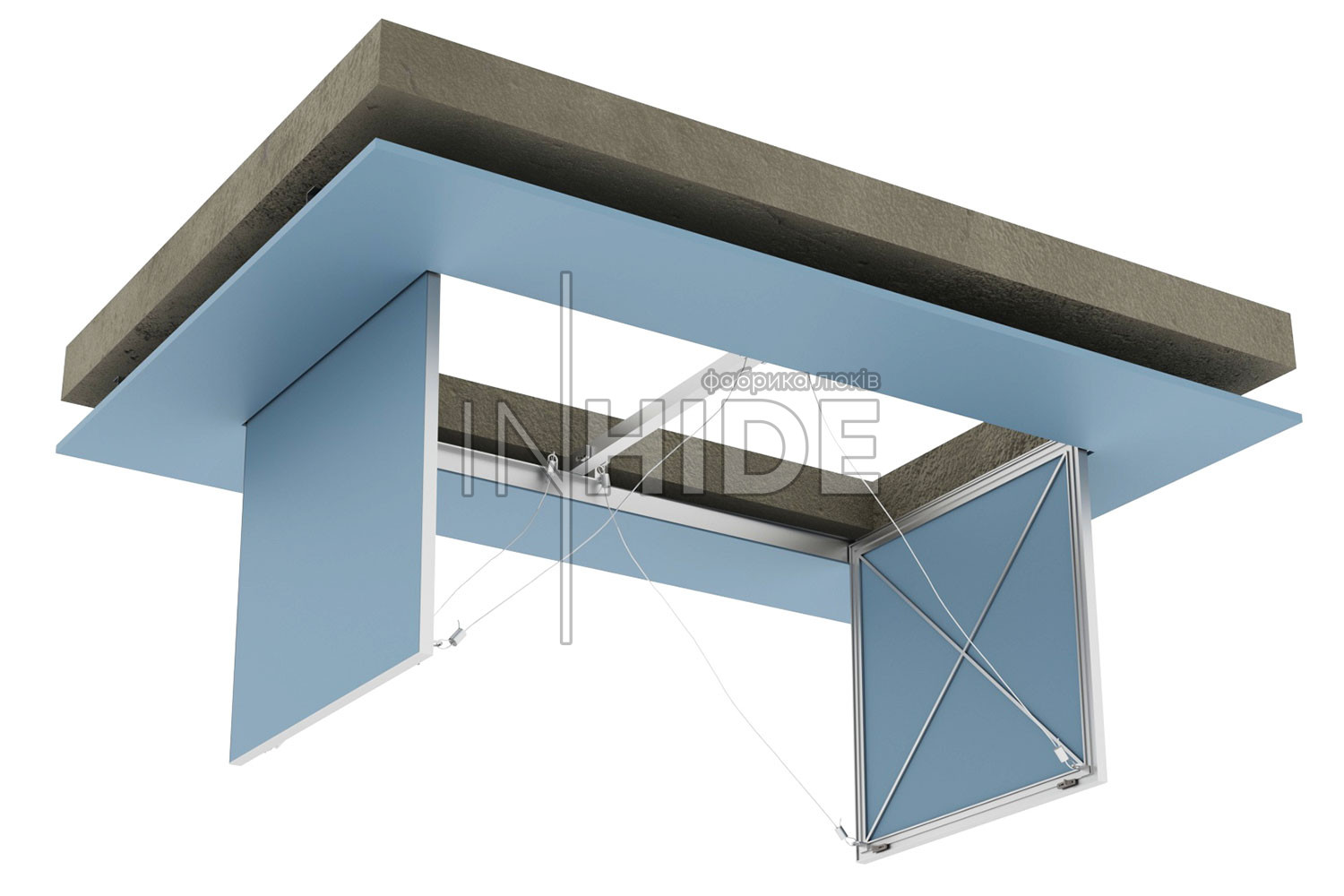

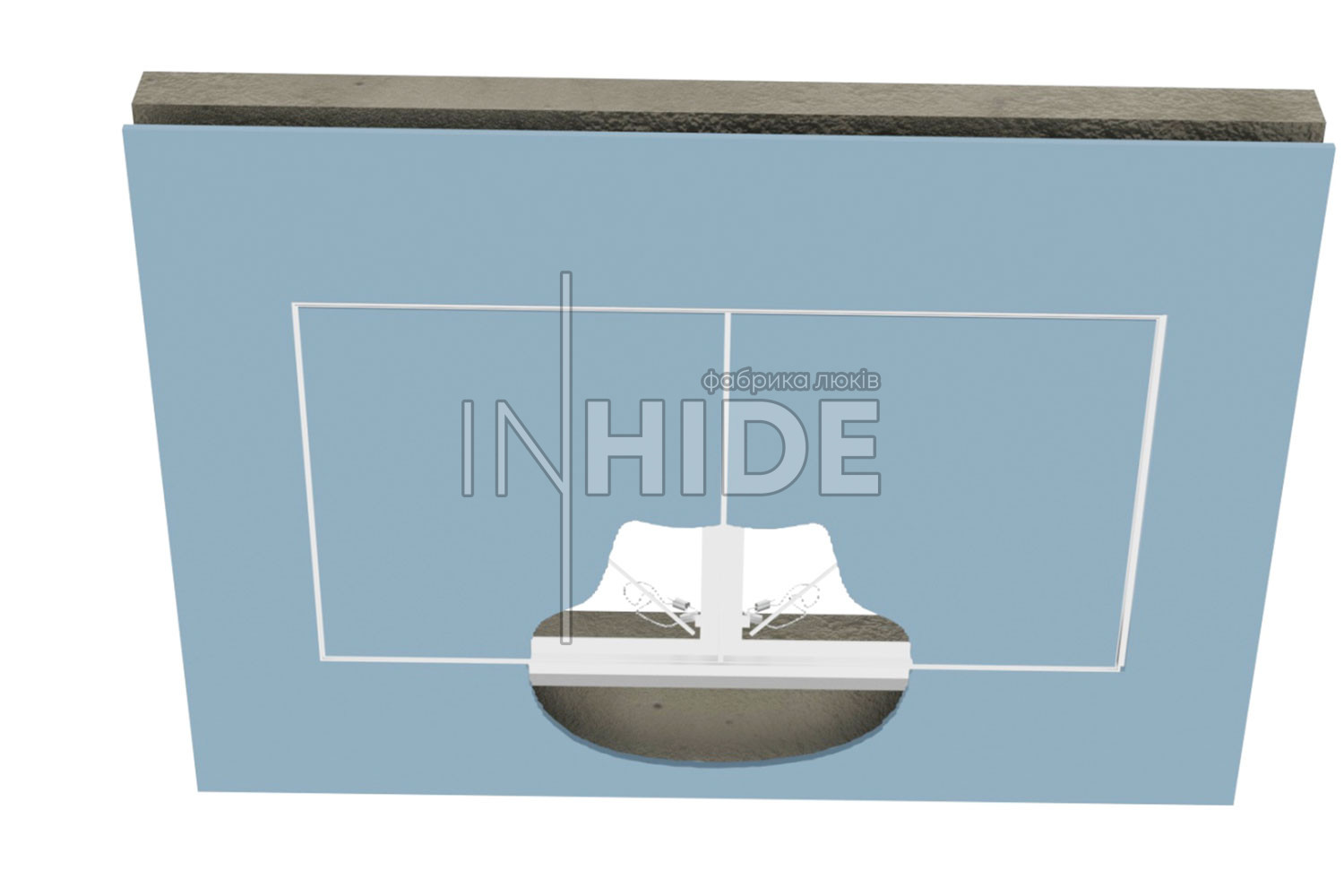

- Для більших розмірів використовується варіант із двома стулками:
- Максимум: 1500L × 1500W мм або 2000L × 1000W мм

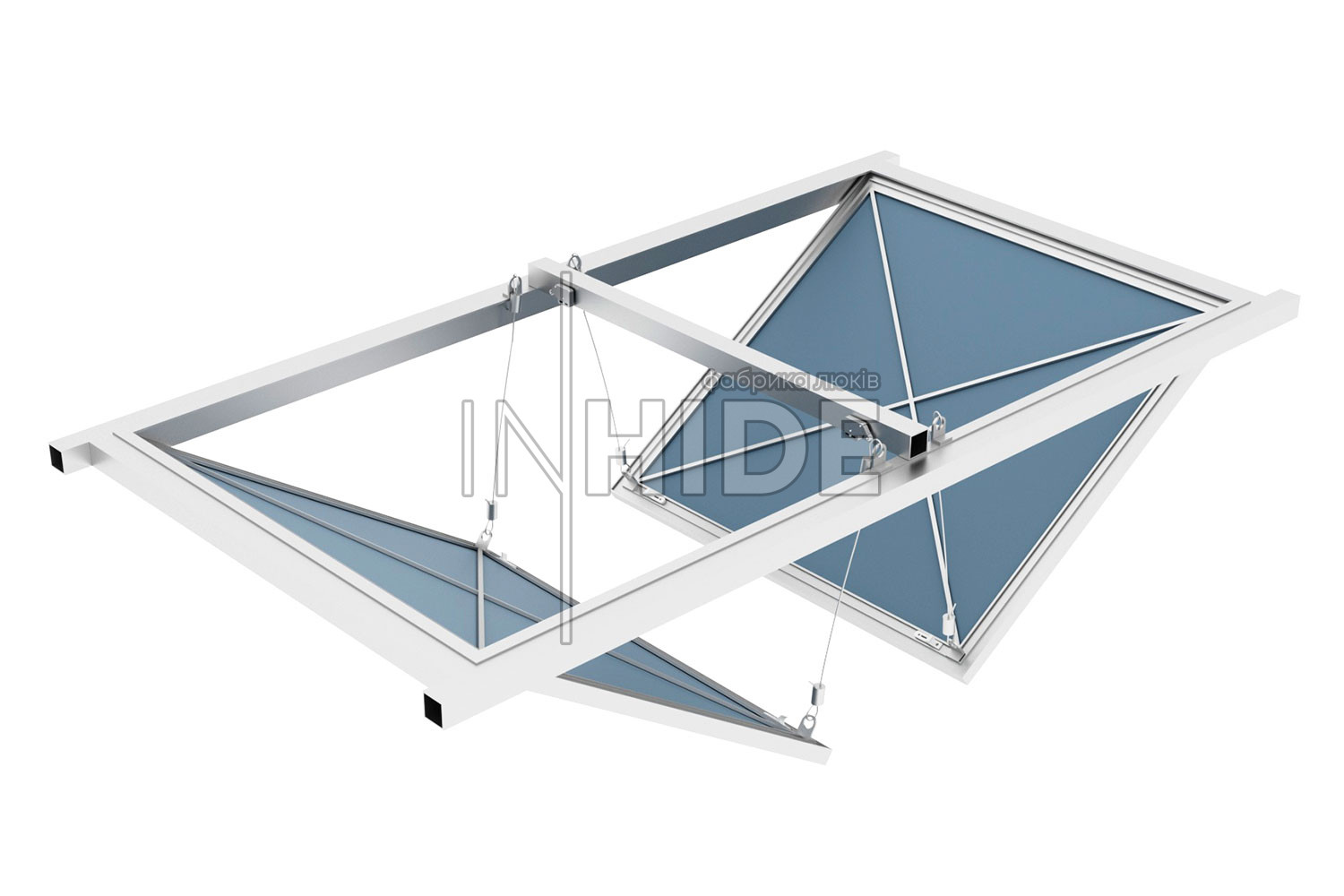

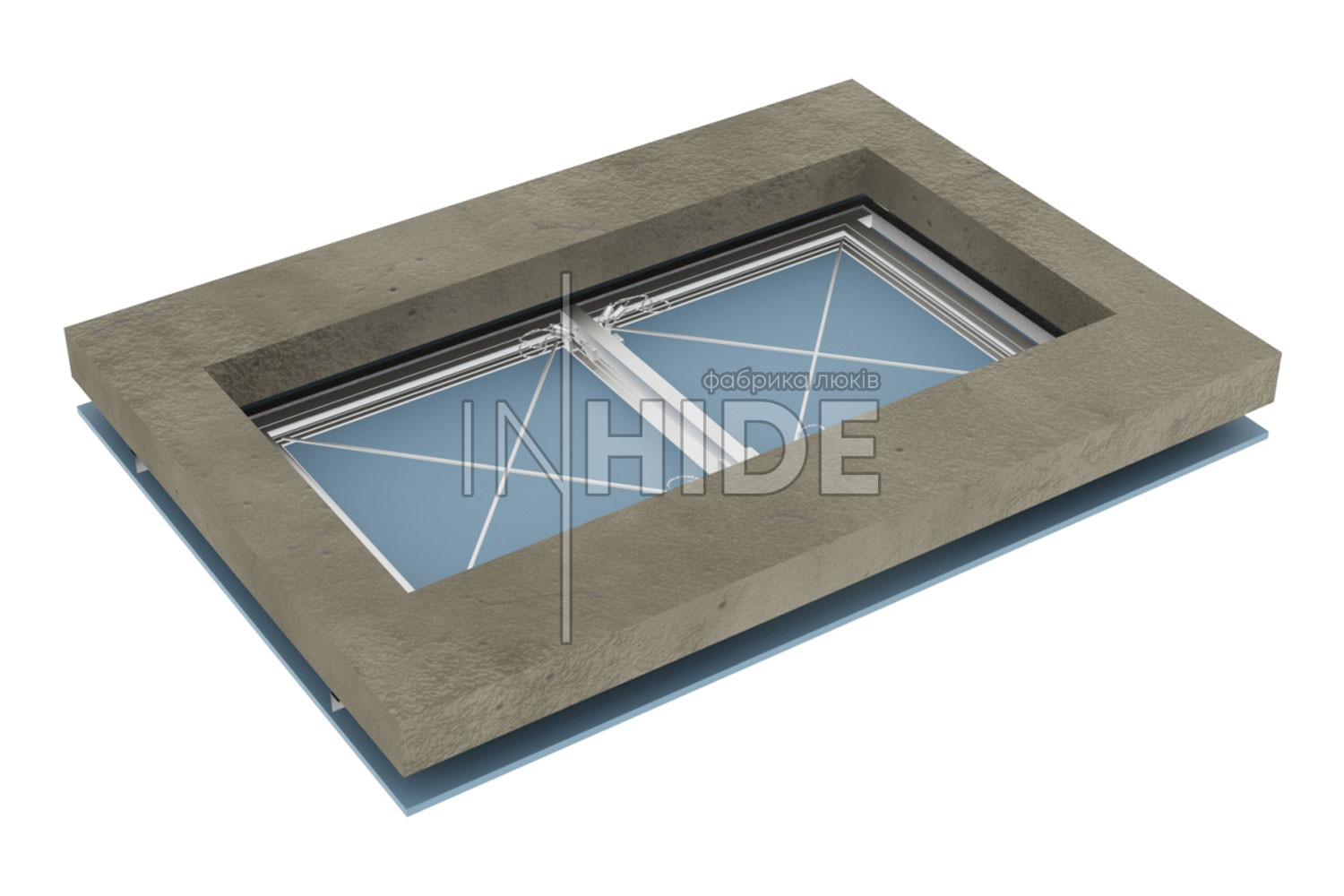

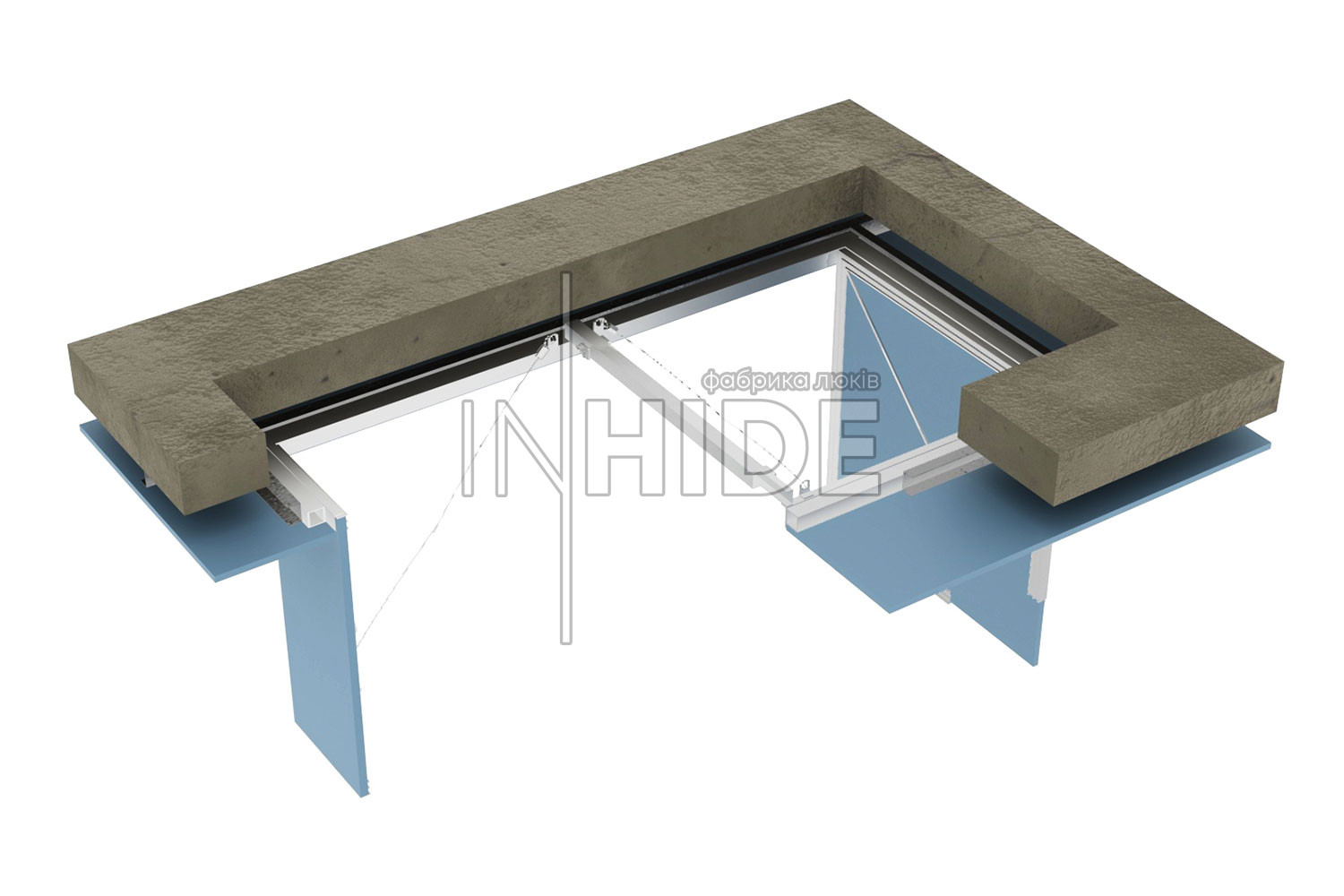

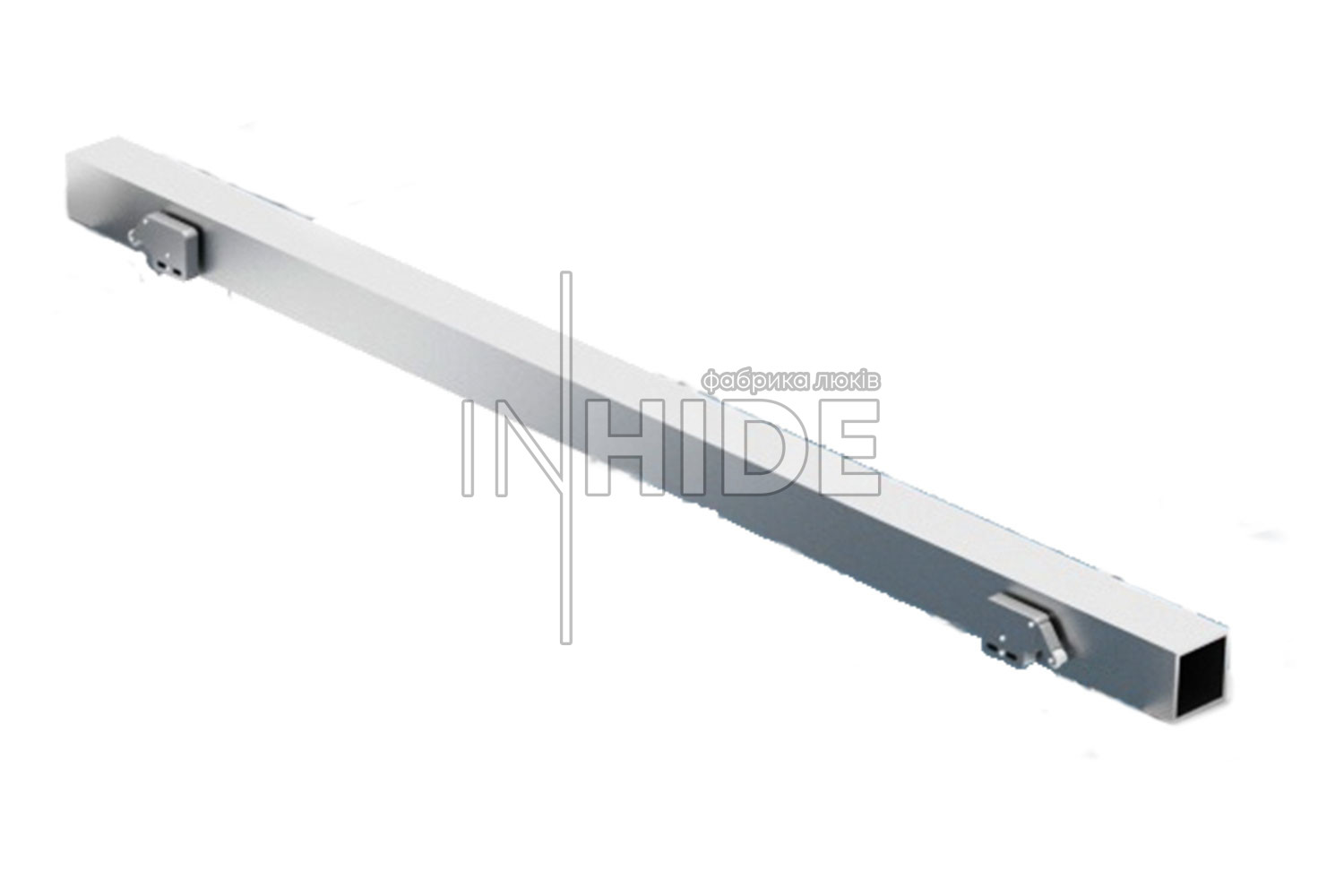

- У такій конструкції між дверцятами монтується знімна перемичка з профілю 30×30 мм, яка служить опорою для замків

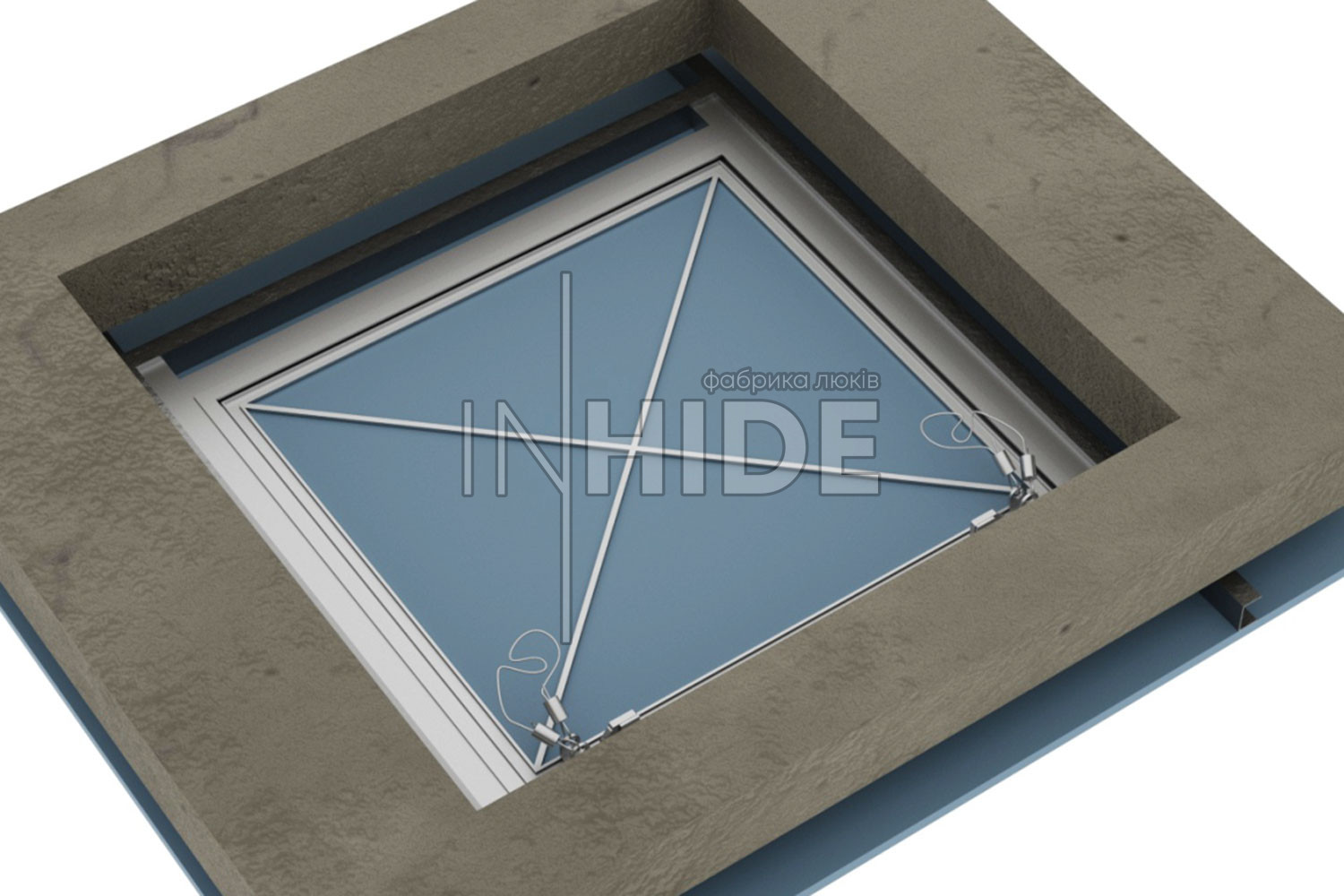

Люки великих форматів підсилюються по всьому периметру профілем 30×30 мм і комплектуються парою діагональних ребер жорсткості на кожну стулку, які перетинаються по центру.
Загальна глибина виробу в закритому вигляді — 30 мм, а з урахуванням виступу замків — до 60 мм.
ПІДБІР РОЗМІРУ ЛЮКА
Щоб визначити потрібні розміри люка ALUVENT-S-90, необхідно зробити точні заміри монтажного отвору. Від ширини та довжини цього прорізу віднімають по 5 мм — це і буде габарит люка.
Виріб має симетричну конструкцію, тож його можна перевертати в залежності від бажаного боку відкривання. При оформленні замовлення важливо вказати лише ширину L та бік розташування петель W.
Мінімально допустима глибина отвору для монтажу — 30 мм, а в ділянці, де розміщуються замки, — не менше 60 мм.
УТОЧНЕННЯ ПО КОРИСНОМУ ПРОХОДУ
Зверніть увагу, що фактично доступний отвір буде меншим за зовнішній габарит:
- По ширині L: зменшення на 46 мм — з урахуванням товщини профілю та простору для петель
- Додатково замки займають 14 мм
- По довжині W: втрачається 32 мм — через товщину конструкції профілю
Ці дані актуальні для конфігурацій із одними дверцятами. Для моделей з двома стулками розрахунок робиться індивідуально з урахуванням перемички та двостороннього відкривання.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Люк Block horizontal встановлюється у прорізи, виконані в гіпсокартонних або інших плитних стелях. Для його надійного кріплення обов’язково потрібно попередньо змонтувати підсилений каркас із металевого профілю.
Етап 1: Підготовка монтажного отвору
По контуру отвору в гіпсокартоні необхідно сформувати каркас із CD-профілю. Якщо люк має великі розміри, рекомендується додатково прикріпити цей каркас до бетонної плити перекриття. Отвір повинен бути на 5 мм ширший і довший від запроєктованих габаритів люка.
Етап 2: Установка люка
Розмістіть люк у створеному каркасі так, щоб його край виступав на 13 мм нижче рівня каркаса — це потрібно для подальшого монтажу гіпсокартону знизу. Закріпіть алюмінієву раму люка до сталевої основи за допомогою саморізів.
У випадку, якщо модель люка має додаткове посилення профілем 30×30 мм по периметру:
- Встановіть його так, щоб підсилений алюмінієвий контур був в одній площині з металевим каркасом.
- Надійно прикрутіть цей профіль до каркаса саморізами.
- За можливості — додатково закріпіть профіль до бетонної основи стелі за допомогою шпильок з різьбленням.
Якщо прямий монтаж до стелі неможливий, необхідно створити додаткову металеву раму, яка жорстко фіксується до бетонної поверхні і вже до неї монтується люк.
Оздоблювальні роботи
Після встановлення люка та монтажу гіпсокартону можна переходити до декоративного оздоблення. Щоб уникнути розтріскування шпаклівки на дверцятах люка, дотримуйтеся наступного алгоритму:
- Нанесення базового шару:Покрийте дверцята шаром еластичної полімерної шпаклівки товщиною 3 мм. Дайте матеріалу повністю висохнути — дотримуйтеся інструкцій виробника (висихання може тривати декілька днів). Не наносіть додаткові шари до повного висихання.
- Фінішне вирівнювання:На висохлу основу нанесіть тонкий (до 1 мм) шар легкої безусадкової шпаклівки. Через 2–3 години після нанесення можна приступати до фінального оздоблення згідно з будівельними нормами.
- Обробка стиків:Для шва між гіпсокартоном і рамою використовуйте армувальну стрічку та еластичну шпаклівку — це вбереже оздоблення від тріщин.
Умови зберігання
- Люк дозволено зберігати як горизонтально, так і вертикально (довгою стороною до підлоги), уникаючи будь-якого тиску на зону замків.
- Температурний режим зберігання — від +10°C до +50°C, при відносній вологості не вище 70%.
- Не допускається розміщення біля джерел тепла ближче ніж на 2 метри.
- Уникайте будь-якого прямого контакту з водою — потрапляння рідини на люк неприпустиме.
ВАЖЛИВІ ЗАСТЕРЕЖЕННЯ
- Встановлення люків повинно проводитися до нанесення фінішного оздоблення стелі.
- Забороняється монтувати люк із порушенням геометрії — усі кути мають бути прямими.
- Люк повинен ідеально співпадати по рівню зі стелею.
Безпека перш за все: не залишайте дітей поруч із відкритим люком — це важка металева конструкція з гострими елементами. Нехтування технікою безпеки може призвести до серйозних травм.
