Опис

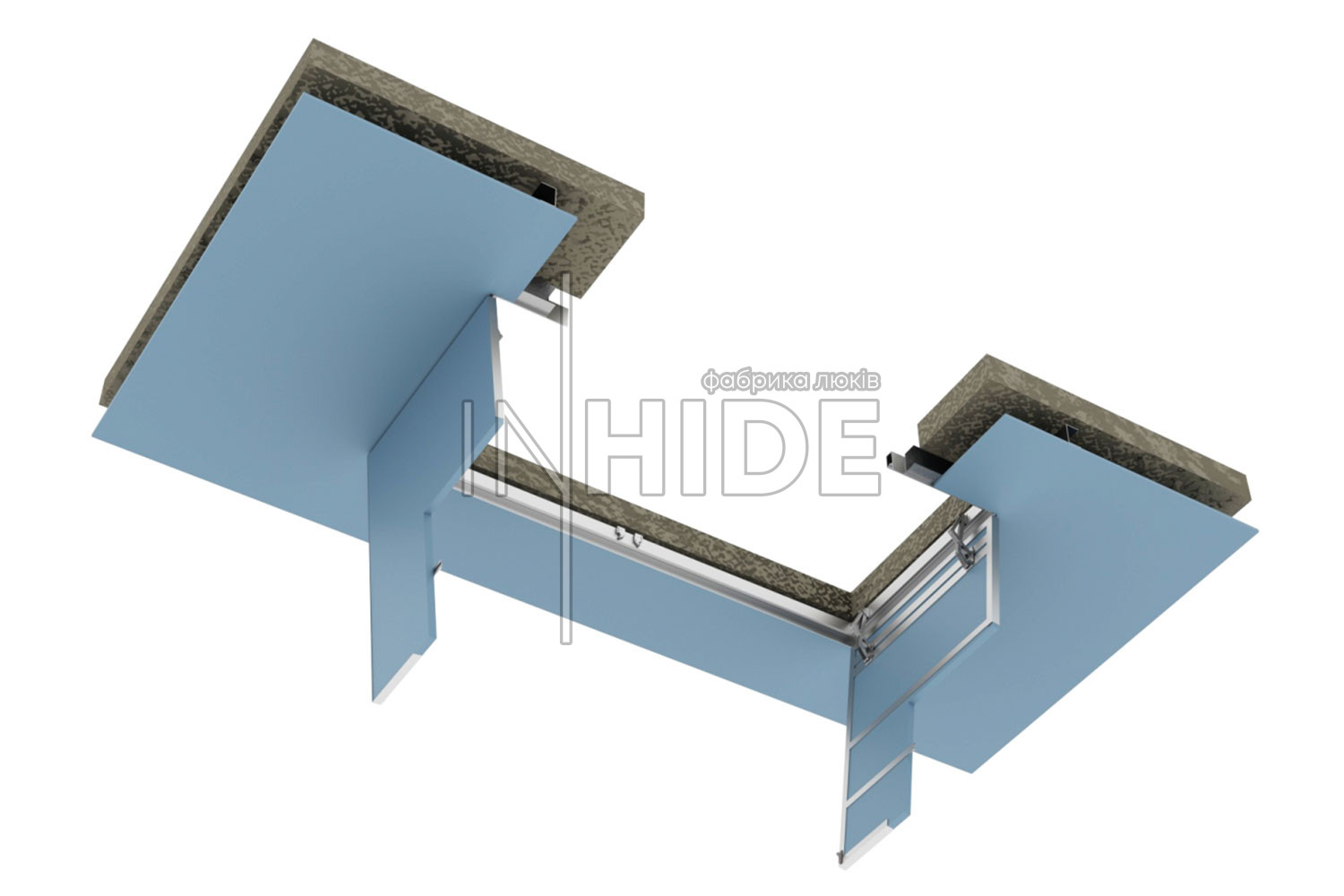

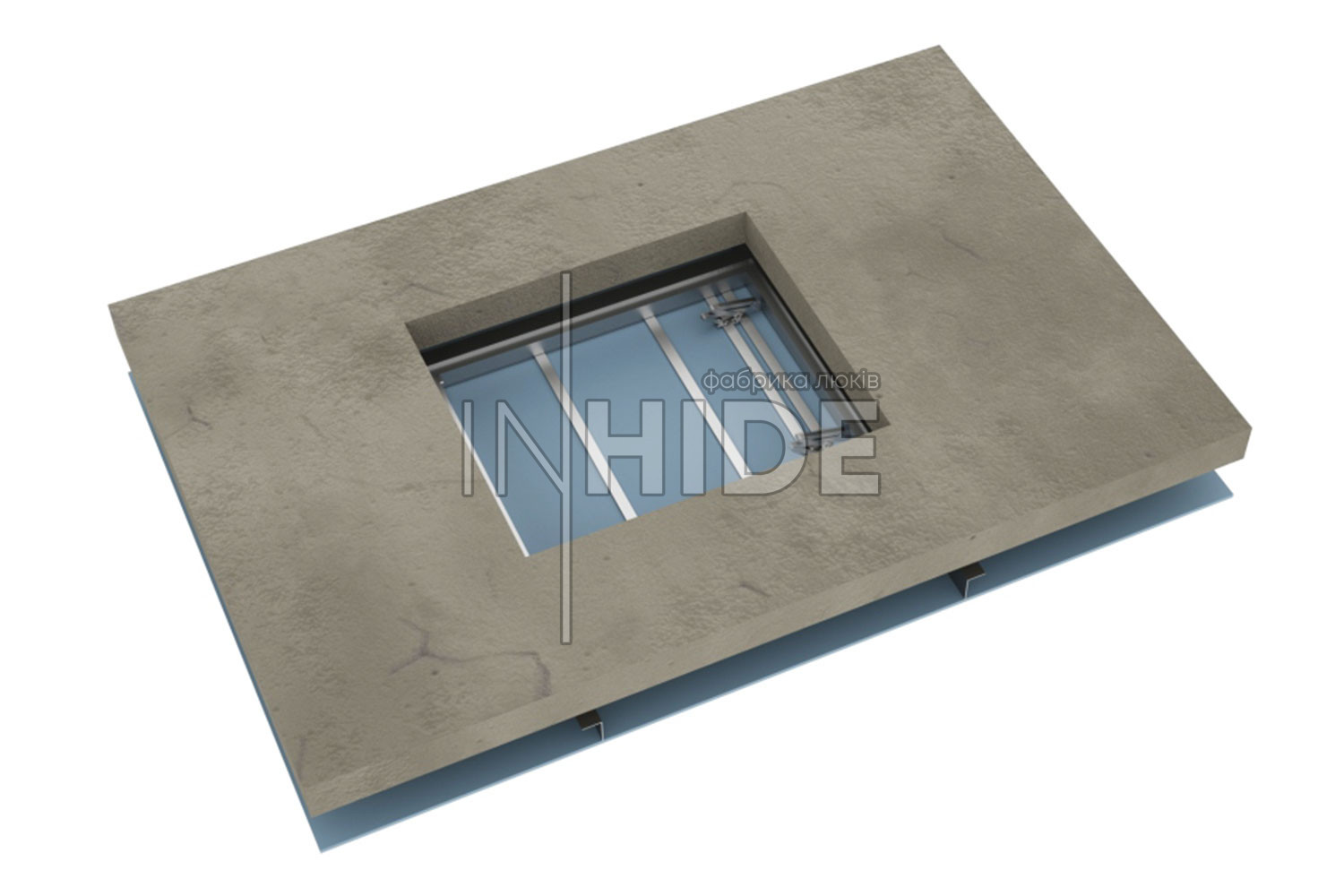

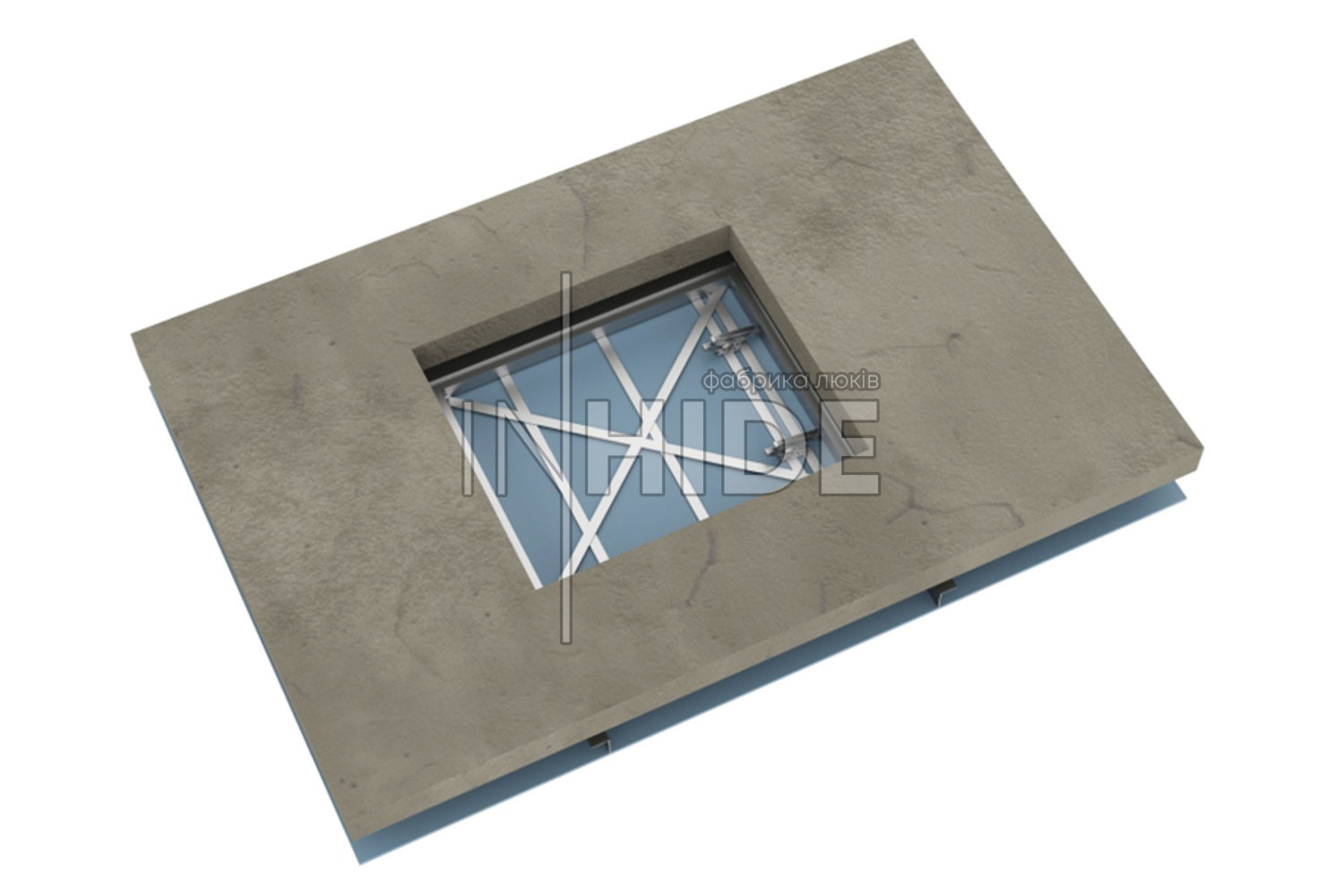

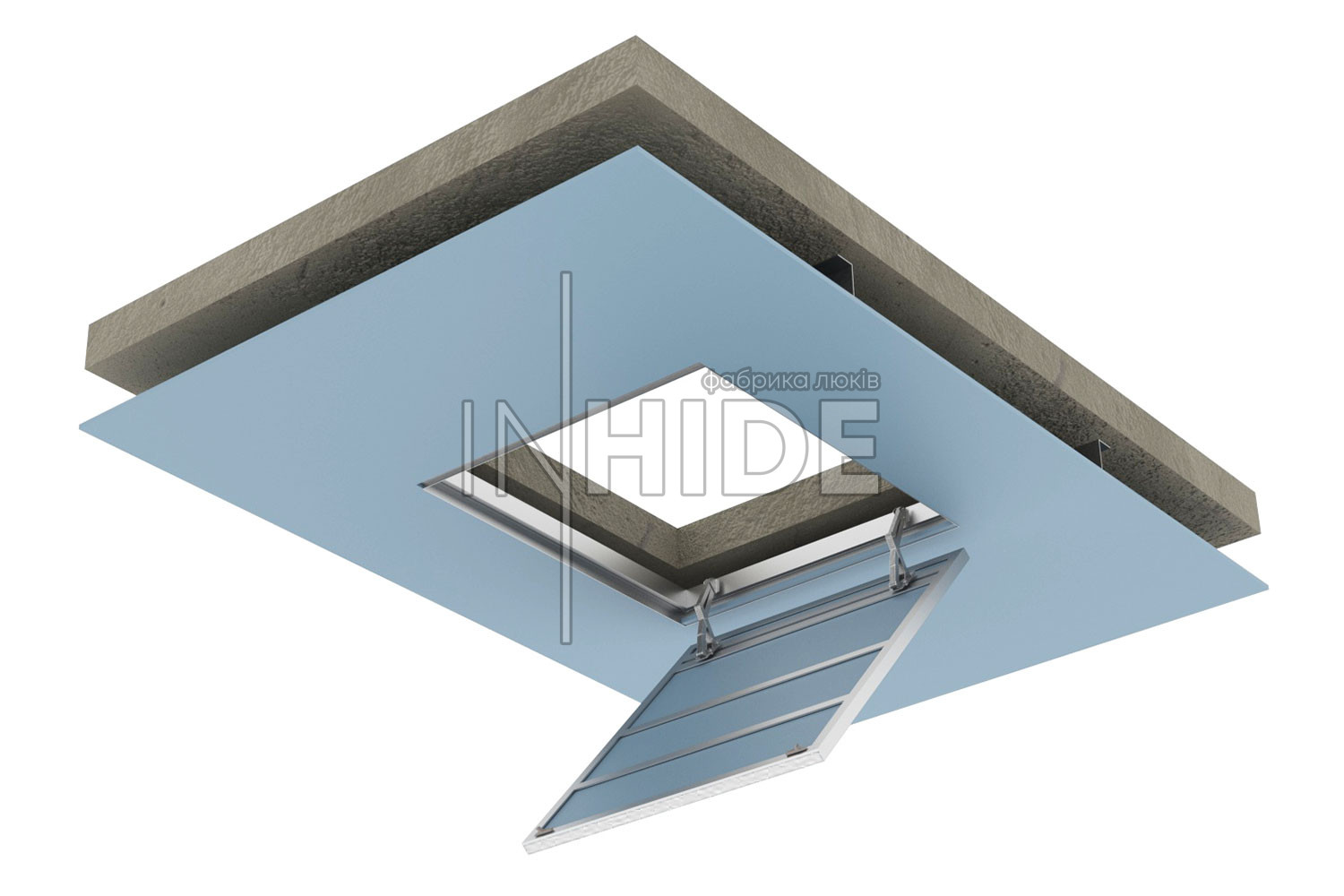

Люк прихованого встановлення ALUVENT-80 розроблений для створення малопомітного та комфортного доступу у стельових просторах, облицьованих дерев’яними рейками, HPL-панелями, МДФ або іншими декоративними матеріалами товщиною до 20 мм. Для цієї мети використовується спеціальна фурнітура — телескопічні петлі з нержавіючої сталі VENT, а також посилена конструкція з алюмінієвих профільних труб, яка надає жорсткості та дозволяє виготовляти вироби великих форматів (наприклад, 750L х 1600W, де W — бік кріплення петель).
Люк ALUVENT-80 також сумісний з фарбуванням, нанесенням декоративної штукатурки або поклейкою шпалер, що дозволяє гармонійно вписати його в інтер’єр. Основне його призначення — забезпечити доступ до інженерних комунікацій, прихованих за підвісною або гіпсокартонною стелею.

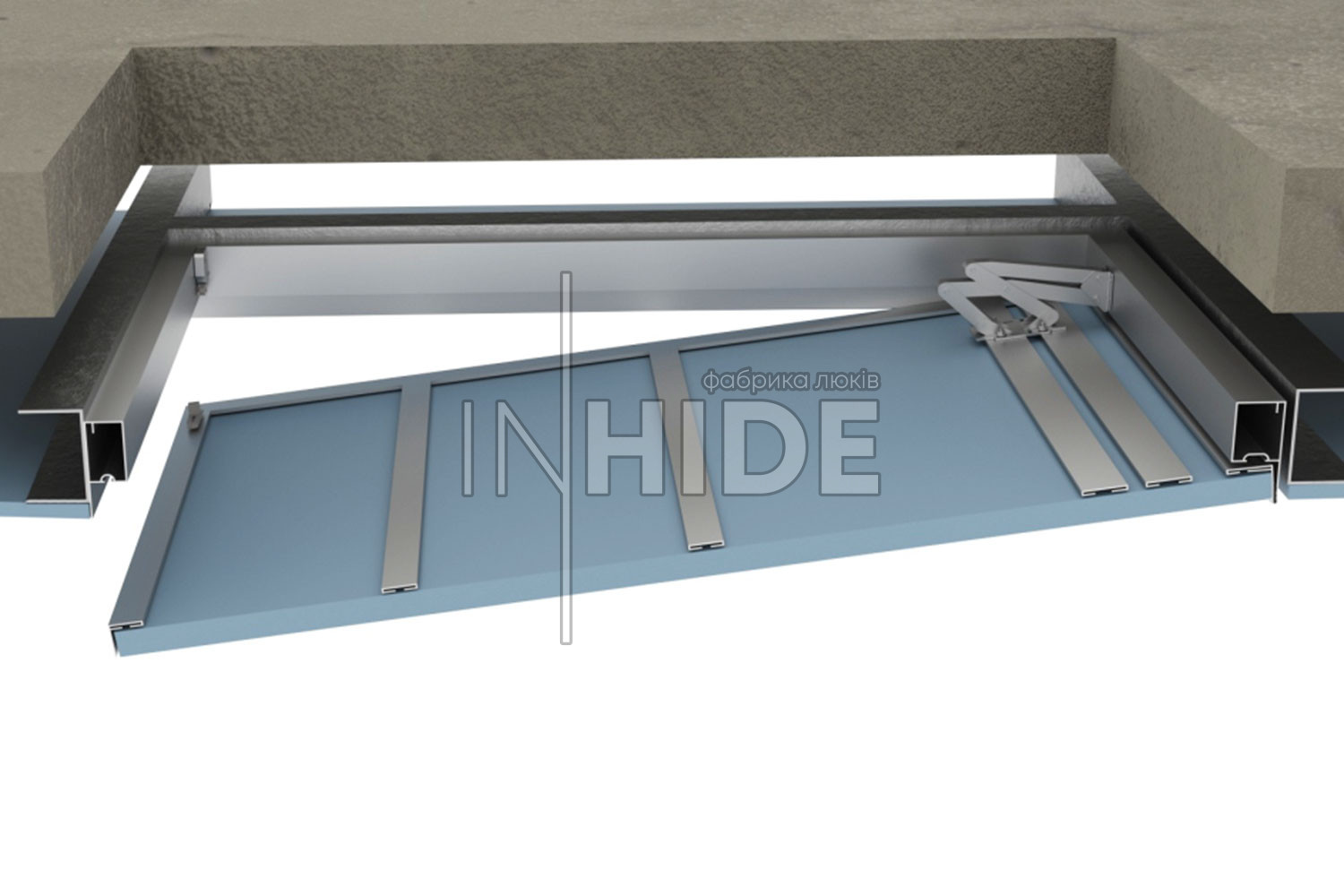

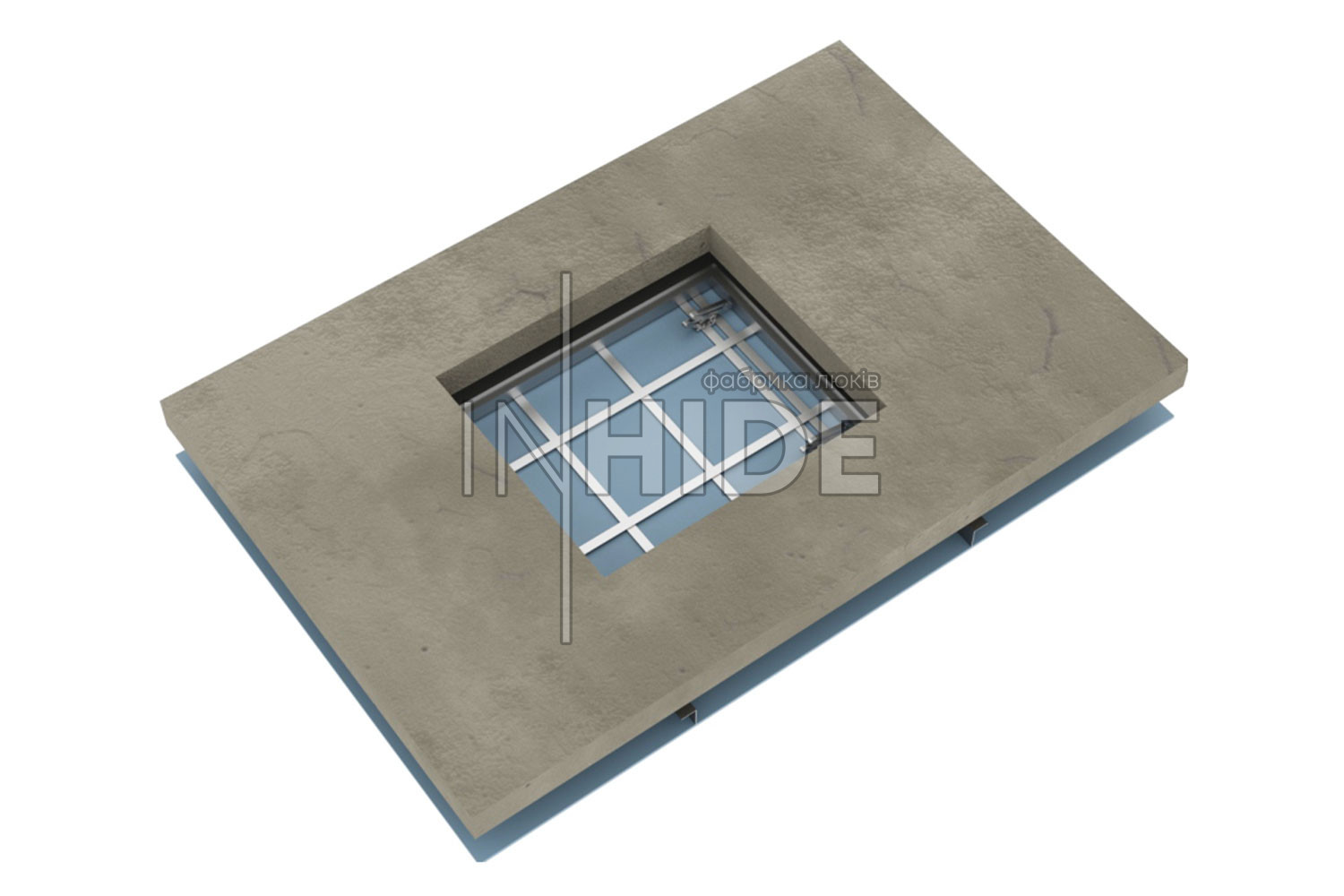

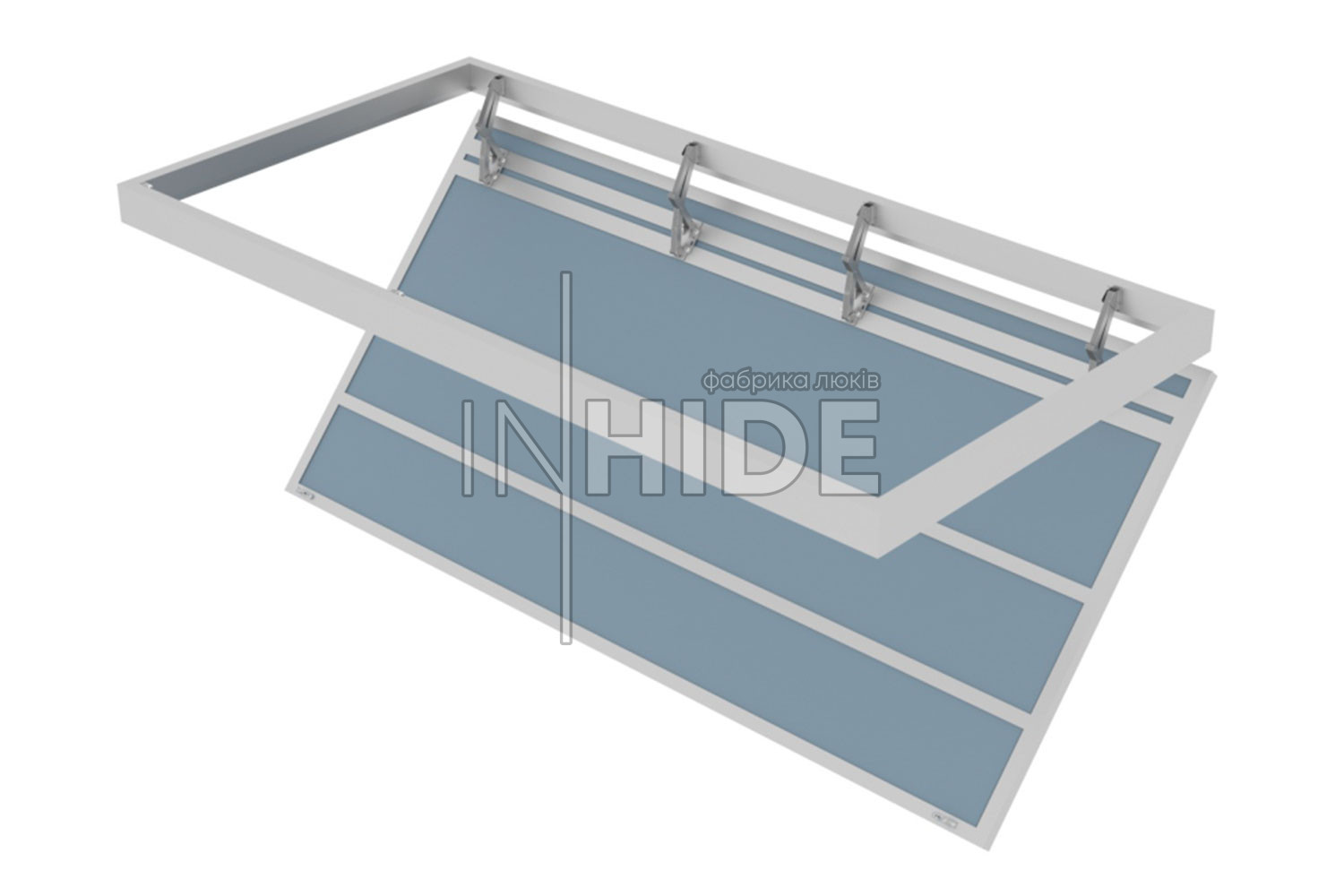

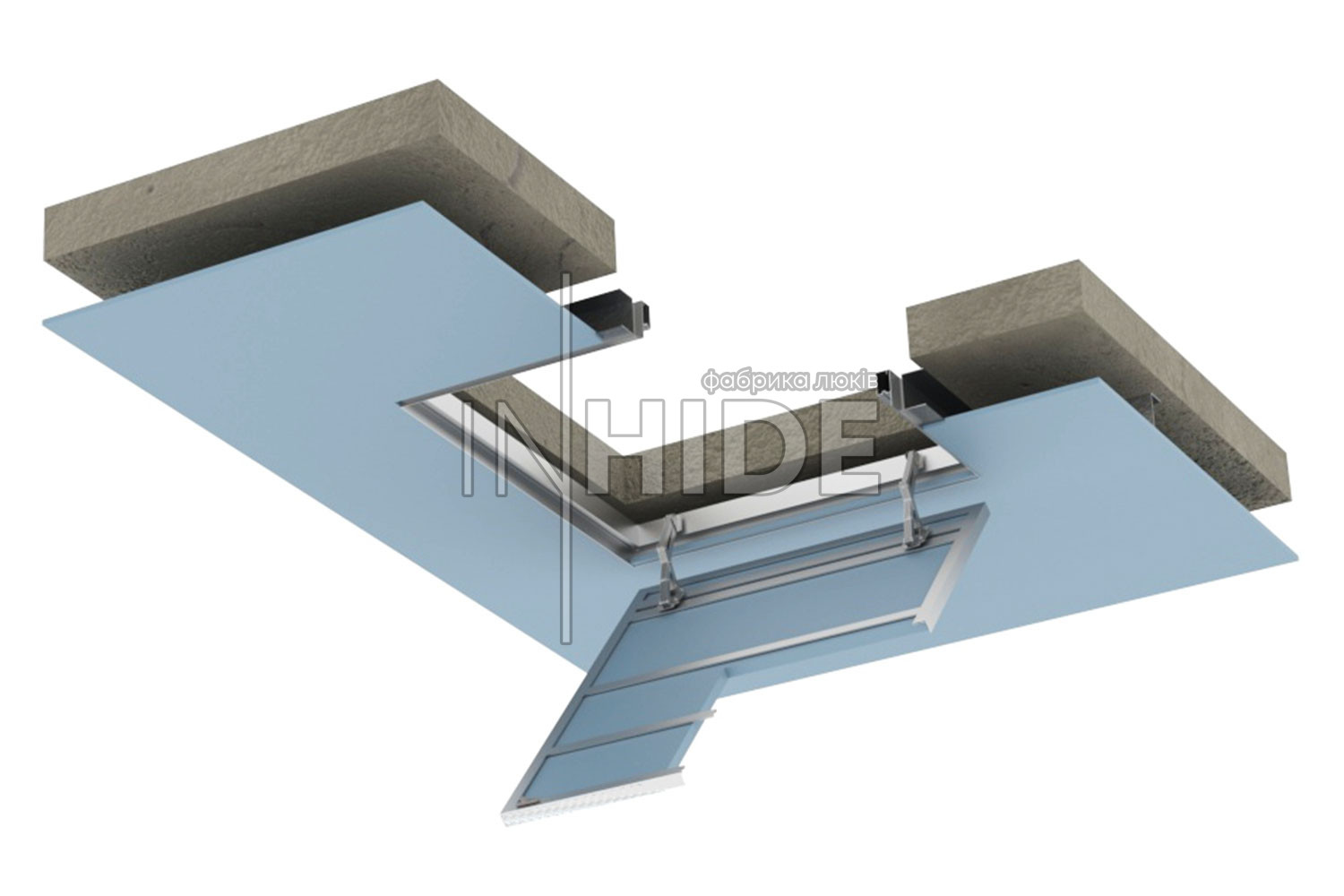

Конструктивно люк складається з алюмінієвої рами P-подібного профілю 40×24×64 мм (глибина по зовнішньому краю — 64 мм) та дверцят з алюмінієвим каркасом P-подібного профілю 28×6×20 мм. Всередині дверцят встановлений лист вологостійкого гіпсокартону товщиною 12,5 мм. Для зміцнення зсередини використані алюмінієві трубки 28×6 мм. Загальна товщина дверцят становить 20 мм.

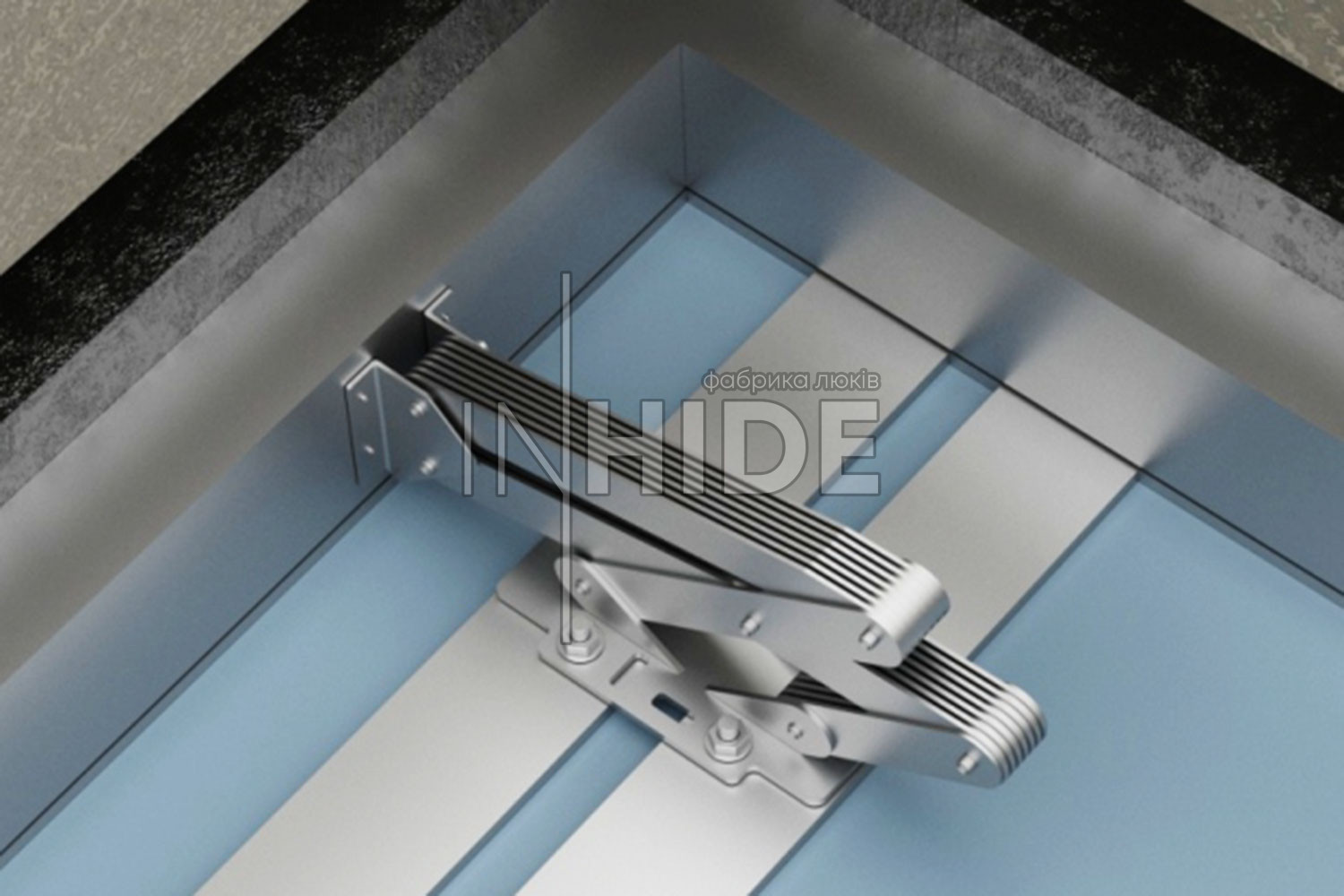

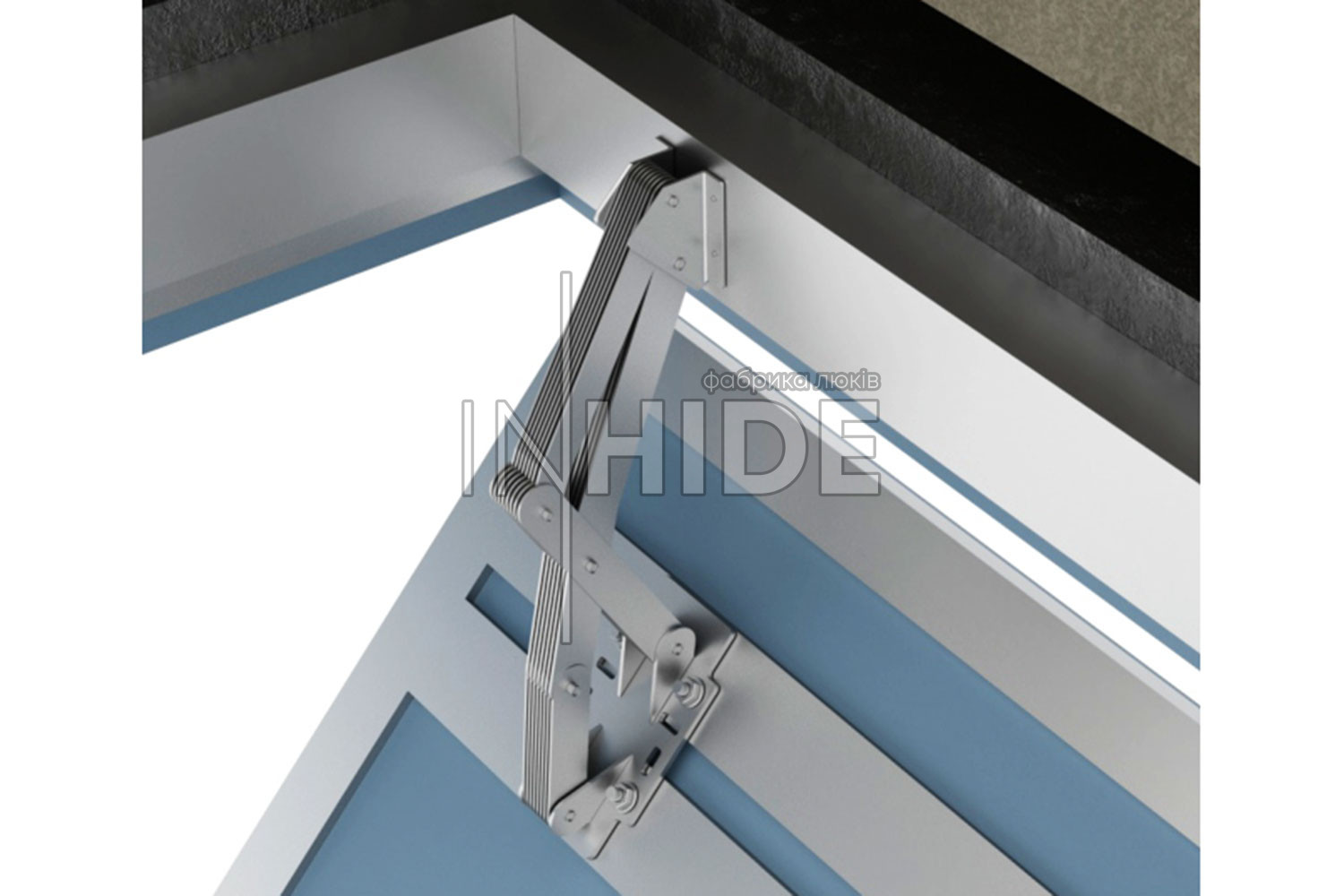

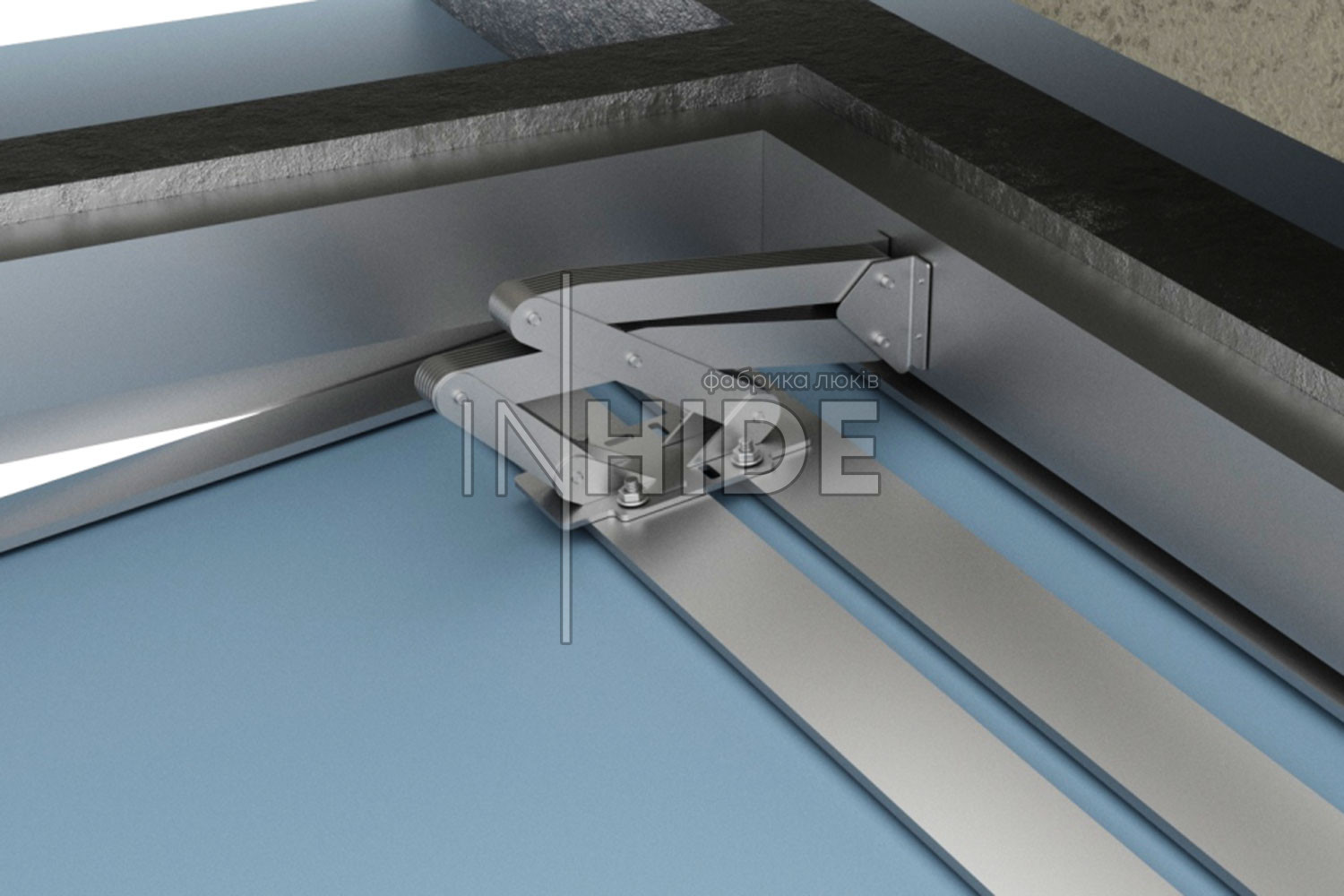

Петлі VENT виконані з нержавіючої сталі методом лазерного різання. Вони складаються з пластин товщиною 2 мм, які об’єднані у два рухомі ромби за допомогою п’яти з’єднувальних вузлів. Така конструкція забезпечує плавне відкривання дверцят та дозволяє кріпити облицювання до 20 мм разом з клеєм.

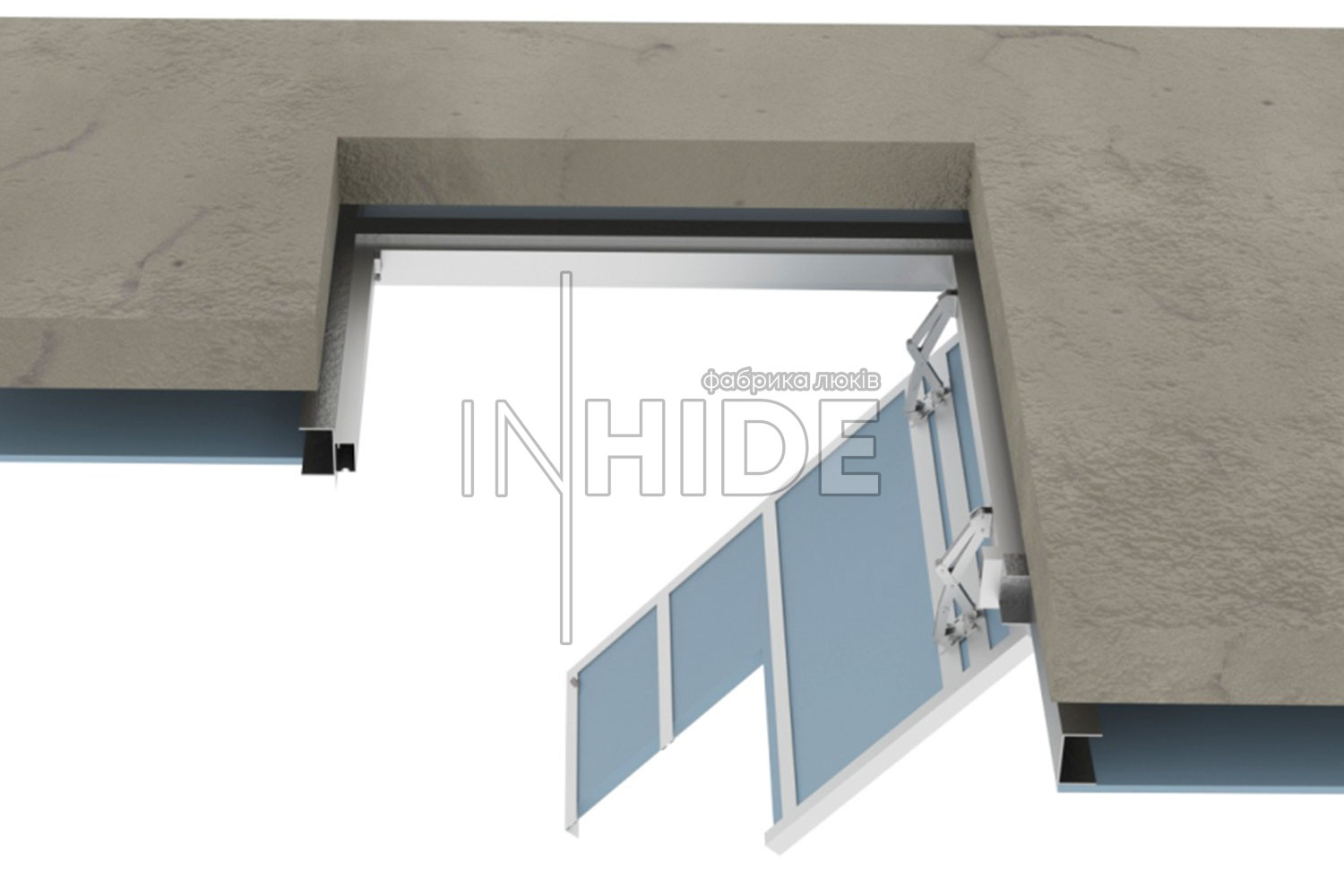

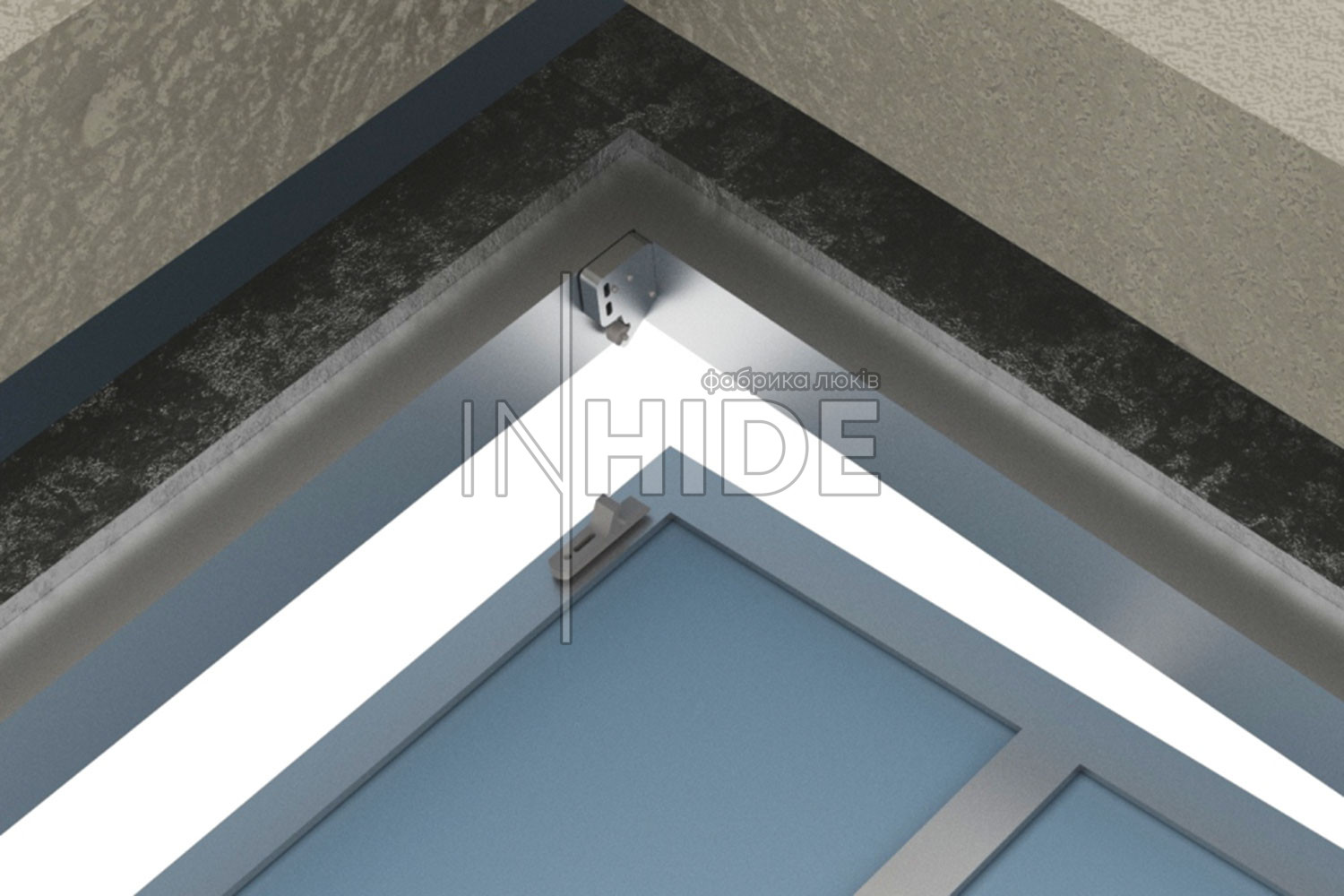

Зі зворотного боку люк фіксується натискними замками Mini-Latch HAFELE. Система відкривається при натисканні, після чого дверцята заглиблюються на 4 мм у напрямку рами з боку замків і відкриваються на кут до 85°.

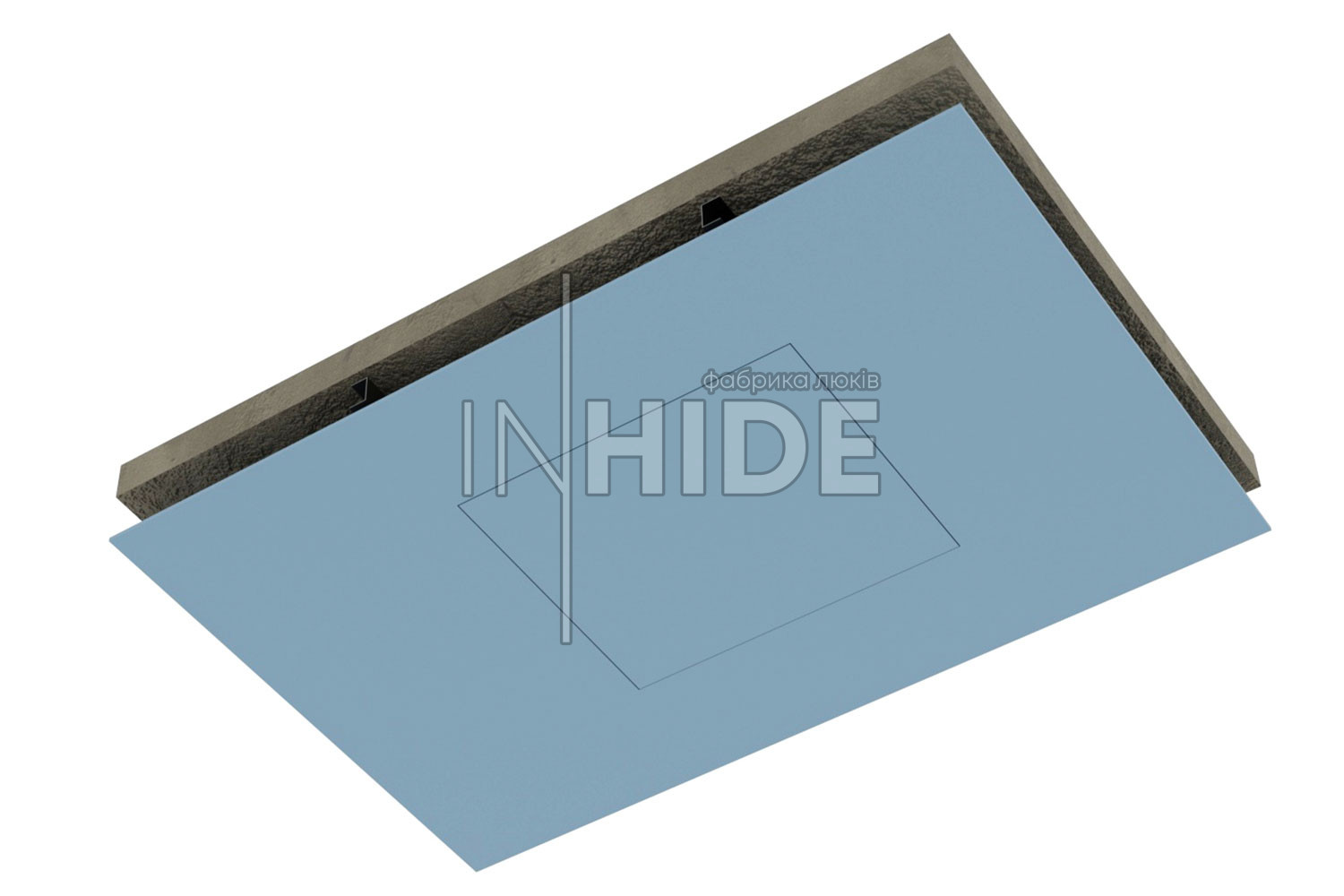

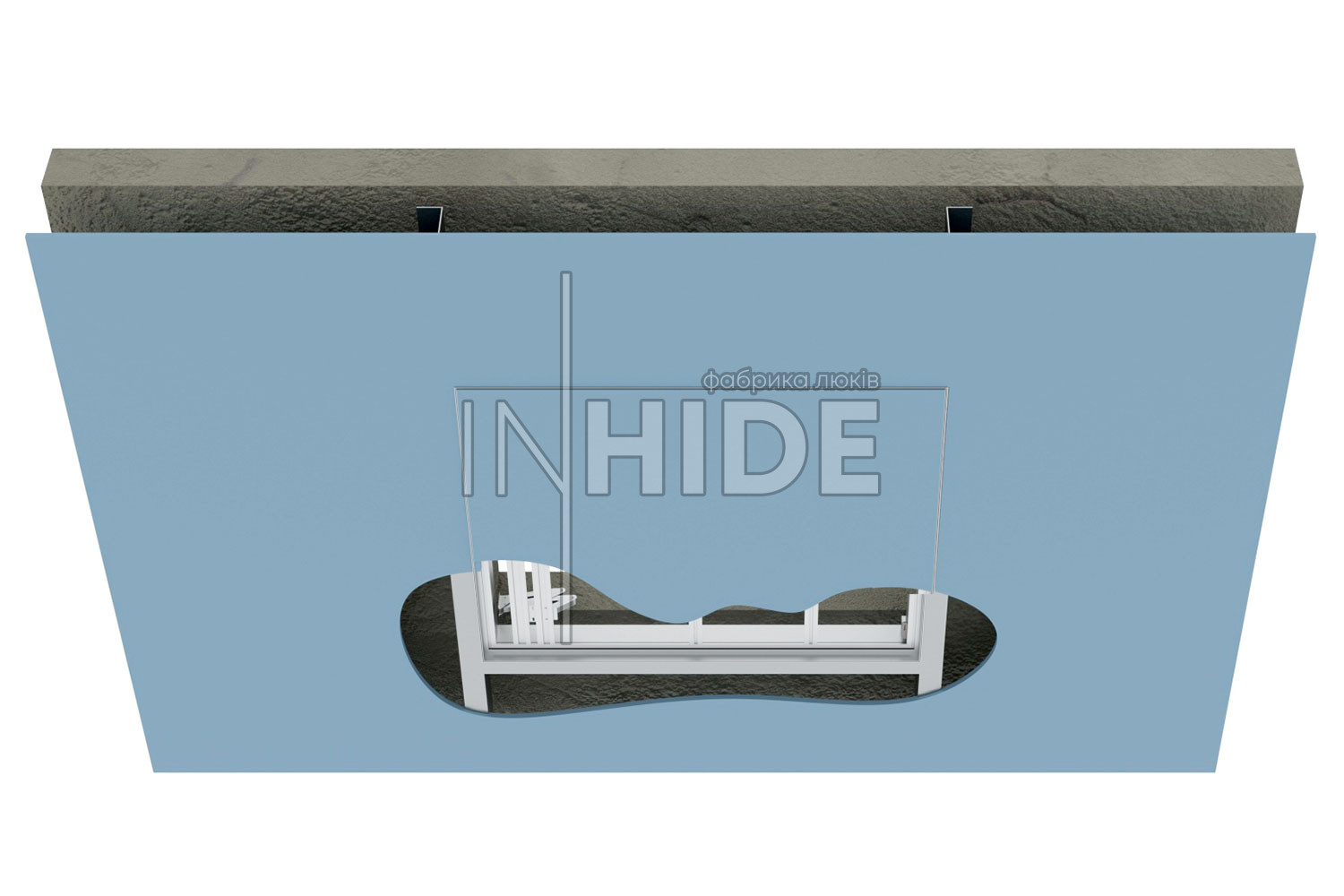

Після монтажу єдиним видимим елементом залишається шов між рамою та дверцятами шириною всього 1,5 мм. Передня частина профілю має стоншення з 2 мм до майже нульової товщини, що робить межу практично невидимою. Поверхня цього місця рифлена для кращого зчеплення шпаклівки.
Для монтажу моделей під фарбування передбачені знімні металеві троси, що поєднують дверцята з рамою для зручності встановлення. Усі зварні шви виконані аргоно дуговим методом, що забезпечує міцність та акуратний зовнішній вигляд.

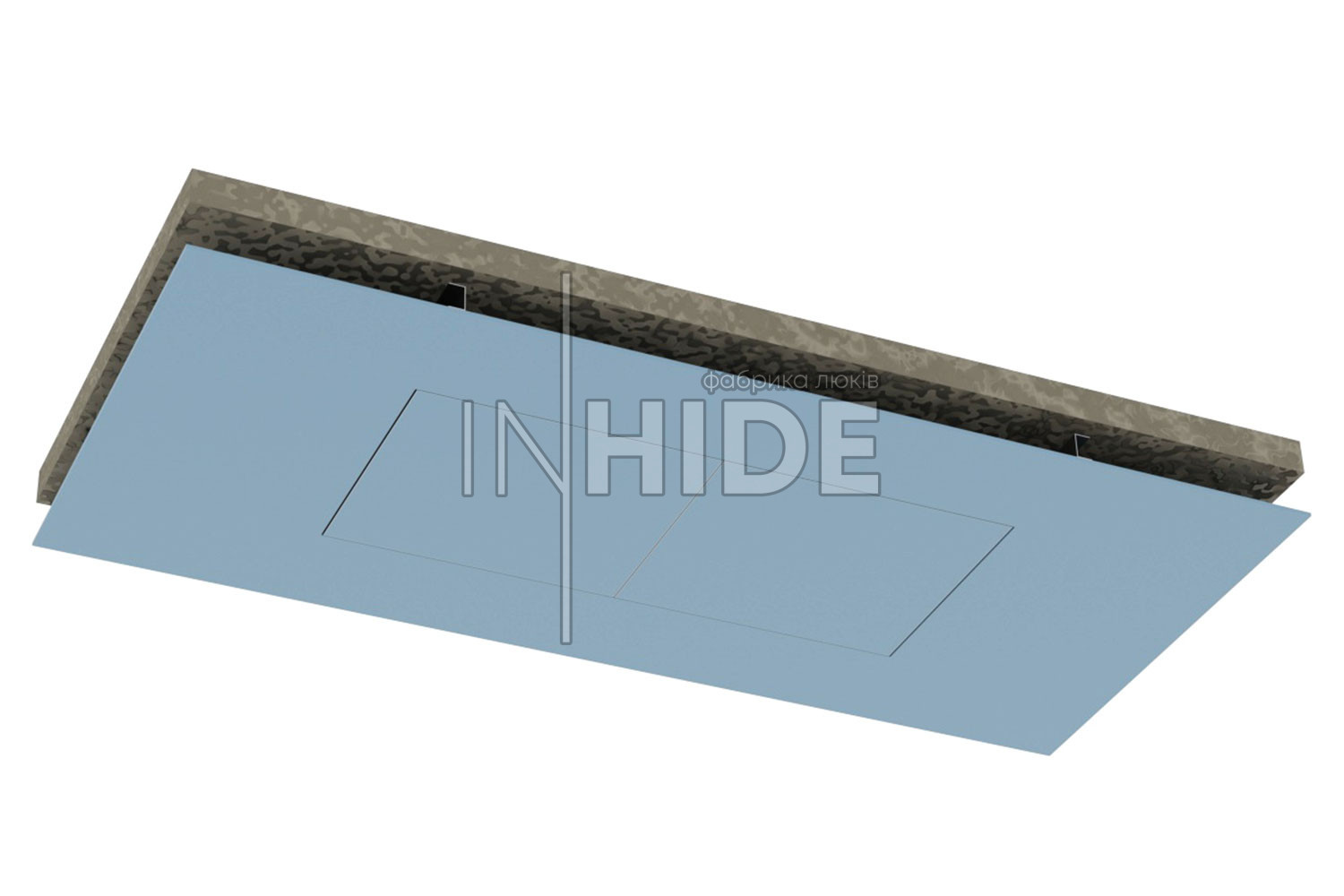

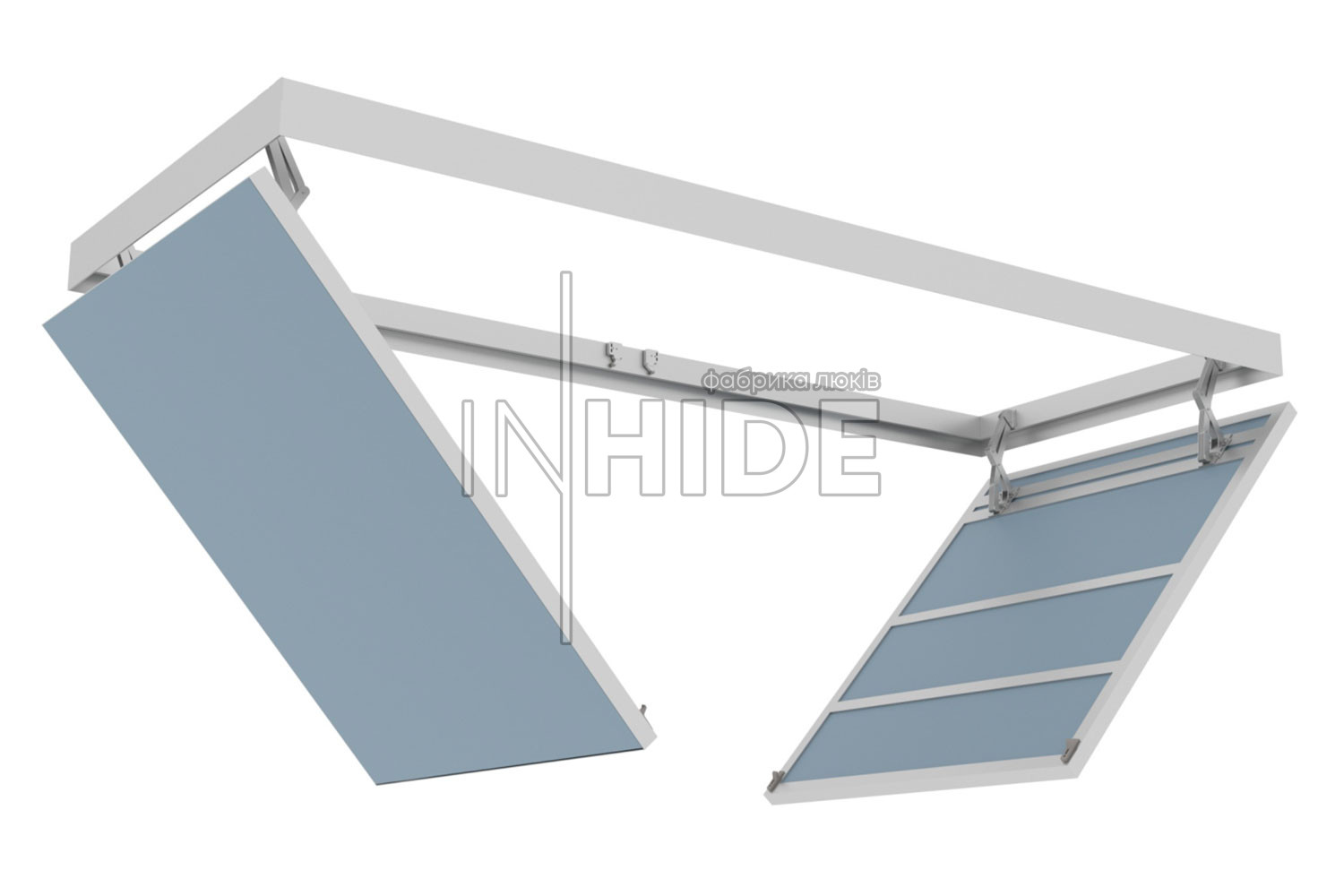

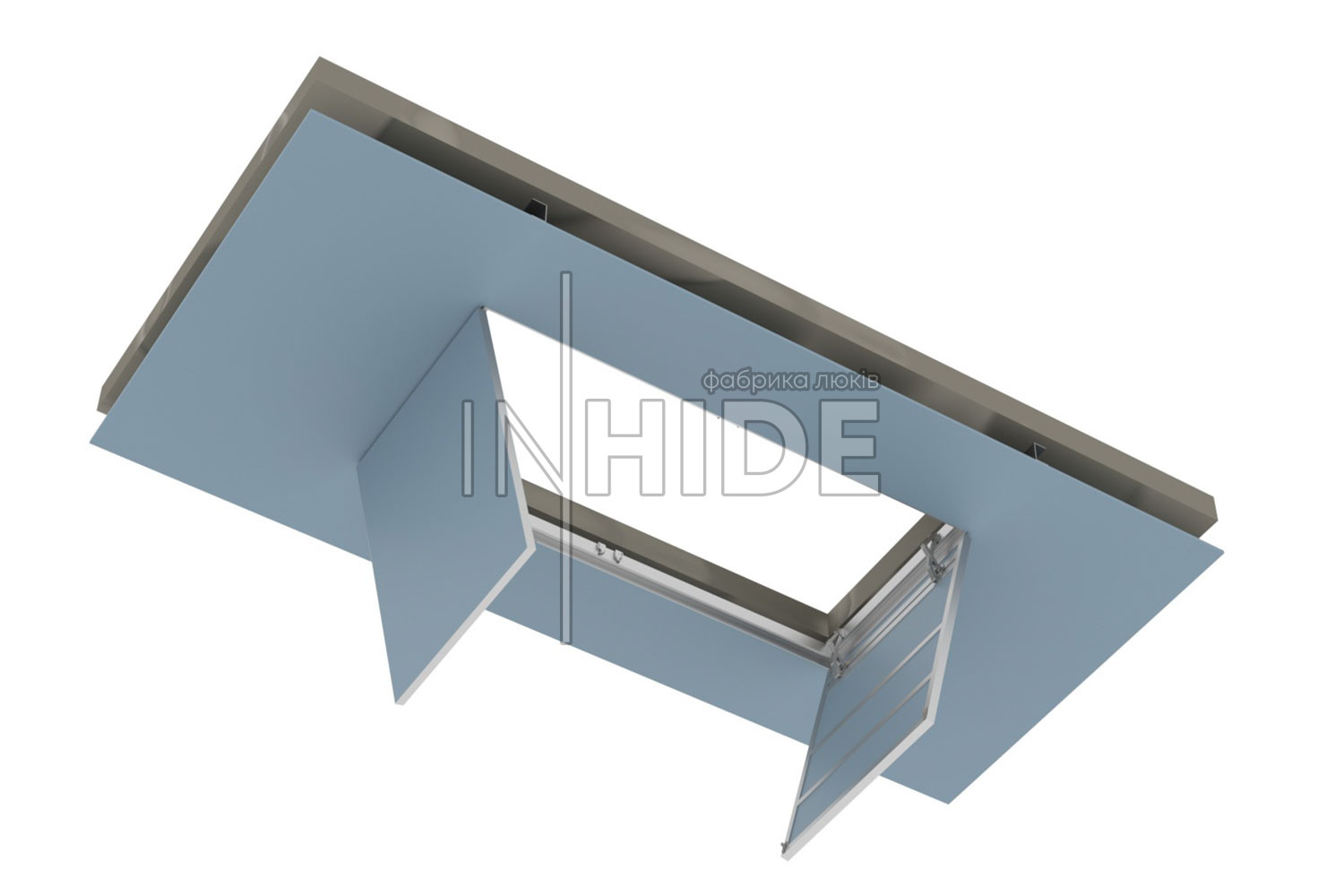

Мінімальний розмір люка з одними дверцятами — 400×400 мм, максимальний — 750×1600 мм. Для габаритних отворів виготовляється варіант із двома дверцятами, максимальні розміри якого — 2000L×1200W або 1600L×1600W без додаткових перемичок між стулками.
Загальна глибина готової конструкції — 64 мм, а в зоні петель — до 88 мм.
ПІДБІР РОЗМІРУ ЛЮКА
Щоб правильно підібрати розмір люка Controller, спочатку виміряйте розміри ніші (тобто монтажного прорізу), після чого від отриманих значень по ширині та довжині відніміть по 5 мм. Отримані параметри і будуть відповідати рекомендованим габаритам люка. Інший варіант — зробити отвір на 5 мм більшим за ширину й довжину самого люка, який ви плануєте придбати.
Конструкція люка дозволяє змінювати його орієнтацію: петлю можна розмістити з будь-якого боку, просто перевернувши виріб. Тому при замовленні достатньо вказати лише ширину L та сторону розташування петель W. Монтажна глибина повинна бути не меншою за 65 мм, а в зоні петель — не менше 90 мм через додаткову товщину механізму.
Зверніть увагу: фактичний корисний (світловий) проріз буде меншим за зовнішні розміри виробу. По ширині L (тобто зліва направо, перпендикулярно до петель) корисний прохід зменшується на 128 мм (включаючи: 48 мм рама, 66 мм петля та 14 мм замковий виступ). По довжині W (вздовж сторони, де розміщена петля) вільна частина зменшена на 48 мм, що обумовлено товщиною профілю. Ці розрахунки справедливі для моделей з одними дверцятами.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Люк ALUVENT-80 можна встановлювати в прорізи стель, виконаних з гіпсокартону (включно з двошаровим) або інших плитних матеріалів. Для надійної фіксації конструкції необхідно додатково змонтувати металевий каркас із профілю.
Підготовка монтажного прорізу
По периметру майбутнього отвору встановлюється армований каркас із CD-профілю. Якщо передбачається встановлення великогабаритного люка, обов’язково закріпіть каркас до бетонної основи стелі. Готовий проріз має бути на 5 мм ширшим і довшим за розміри люка.
Установка люка
Вставте люк у підготовлений отвір так, щоб його рама виступала вниз на 13 мм відносно каркаса — це дозволить пізніше обшити каркас гіпсокартоном і вирівняти поверхню. Люк повинен бути заподлицо з рівнем стелі. Закріпіть алюмінієву раму до сталевого каркаса саморізами.
Для конструкцій, загальний периметр яких перевищує 4000 мм, рекомендується додатково закріпити профіль до бетонного перекриття стелі з використанням шпильок. Якщо пряме кріплення до бетону неможливе, варто закріпити посилений металевий каркас до стелі та вже до нього — люк.
Особливу увагу приділіть правильності геометрії — усі кути мають бути прямими, а площина люка — співпадати з площиною стелі.
Оздоблення
Після завершення монтажу та обшивки стелі гіпсокартоном можна переходити до декоративного оформлення дверцят. При наклеюванні декоративних матеріалів слід дотримуватись інструкцій
Люк під фарбування
Якщо ви обрали варіант люка для фарбування — дотримуйтесь наступної технології:
- Нанесіть на дверцята шар еластичної полімерної шпаклівки товщиною приблизно 3 мм. Дайте матеріалу повністю висохнути згідно з інструкцією виробника. У цей період не допускається жодних додаткових шарів.
- Після повного висихання основного шару нанесіть фінішну безусадкову шпаклівку (приблизно 1 мм) і через 2–3 години приступайте до остаточного оздоблення.
Для стику між рамою люка та гіпсокартоном обов’язково використовуйте армувальну сітку та полімерну шпаклівку — це захистить шов від утворення тріщин.
УМОВИ ЗБЕРІГАННЯ
- Люки можна зберігати як горизонтально, так і вертикально (довшою стороною донизу), уникаючи навантаження на зону замків.
- Температурний режим зберігання: від +10°C до +50°C, відносна вологість — не вище 70%.
- Не зберігайте вироби поблизу відкритих джерел тепла (менше ніж за 2 метри).
- Виключіть потрапляння вологи або прямий контакт з водою.
ВАЖЛИВІ РЕКОМЕНДАЦІЇ
- Монтаж люків повинен проводитись до завершення фінішного оздоблення стелі.
- Установка має бути виконана точно — без перекосів, усі кути рами повинні бути прямими, а площина люка — співпадати з площиною стелі.
- Безпека: не залишайте дітей без нагляду поблизу відкритого люка. Конструкція масивна, з гострими металевими елементами — необережне поводження може призвести до серйозних травм.
