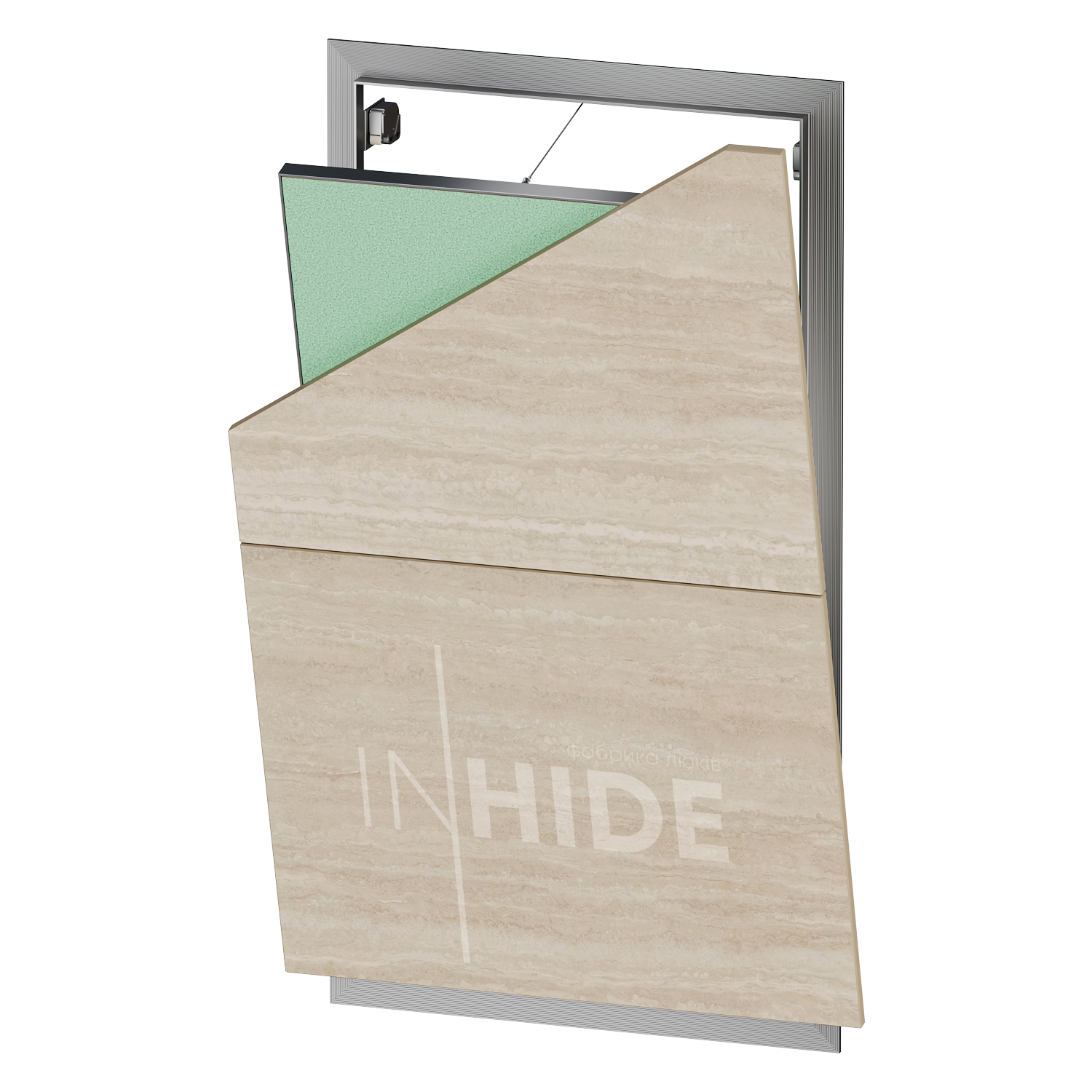

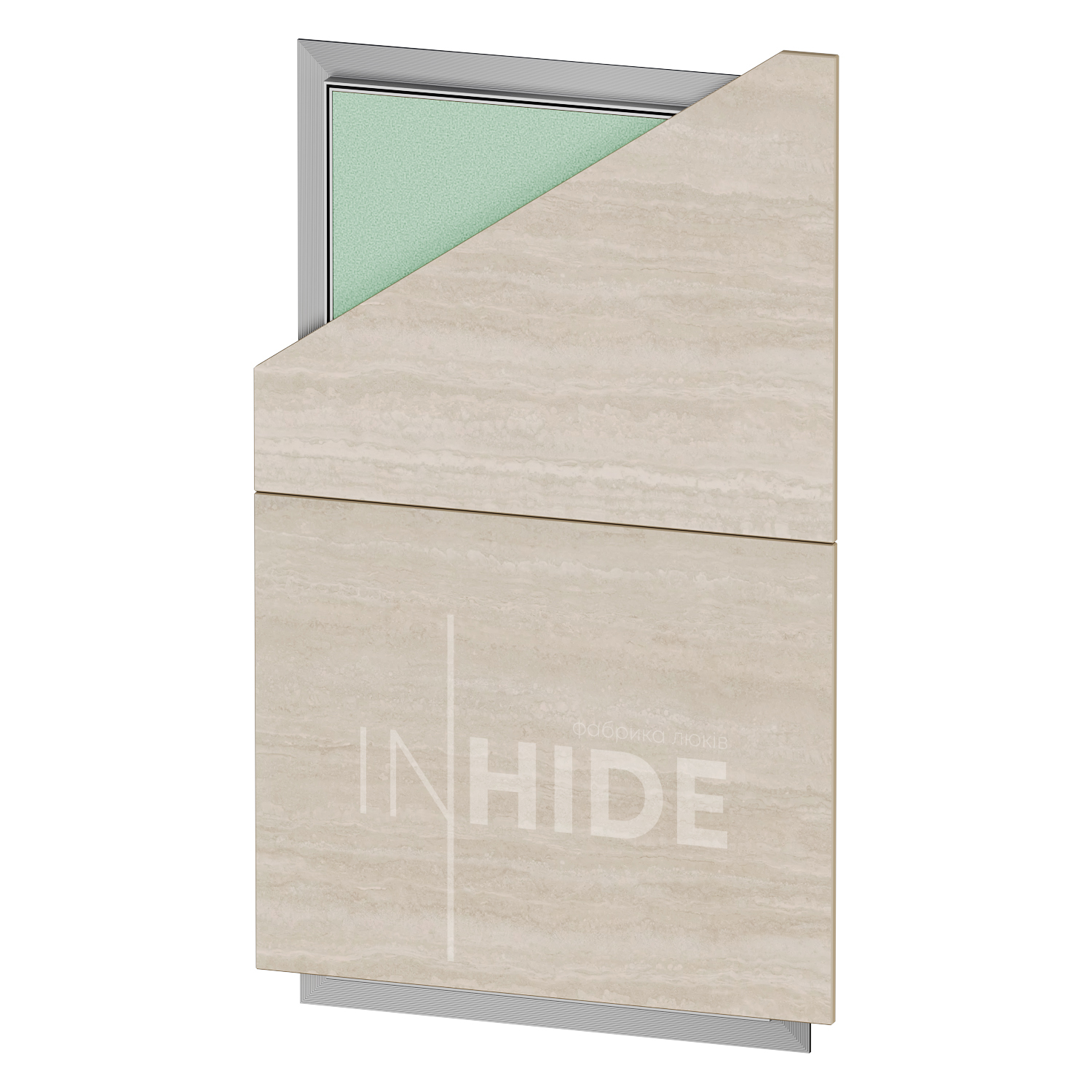

ALU BASE- Алюмінієвий люк для облицювання плиткою зі з’ємними дверцятами, призначений для монтажу у гіпсокартон товщиною 12,5 мм.
Цей люк призначений для встановлення в стіни з гіпсокартону товщиною 12,5 мм з подальшим облицюванням керамічною плиткою або іншими оздоблювальними матеріалами.
Від 1 999 грн
Немає в наявності
Від 1 999 грн
Самовивіз з нашого шоуруму — безкоштовно.
- Готівкою при отриманні
- Оплата на ФОП або на ТОВ з ПДВ
- Кредитною карткою або Дебетовою карткою
- Накладеним платежем при отриманні у перевізника
Гарантії терміном 5 років на всі моделі.
Покупець має право звернутися щодо обміну або повернення прихованого люка стандартного розміру, придбаного в інтернет-магазині, протягом 14 календарних днів, не враховуючи день покупки, за умови, що такий розмір є стандартним та був попередньо погоджений із продавцем до моменту оформлення замовлення. Чіткий опис причини відмови та що саме не підійшло.
- Доставка Новою Почтою Великі розміри можуть доставлятись окремим транспортом
- Виготовлення нестандартних розмірів від 7 робочих днів
- Гарантія 5 років Зроблено в Україні
Швидке виробництво
Все буде готово в найкоротші терміни.
Швидка доставка
Доставка Новою Поштою. Великі розміри можуть доставлятись окремим транспортом.
Постійно на зв'язку
Якщо у вас є запитання чи скарги, пишіть в наші месенджери для більш оперативного реагування.
Нестандартні технічні рішення
Проектуємо, виготовляємо та монтуємо.
Опис
Потрібен ревізійний люк, який забезпечить швидкий доступ до прихованих інженерних комунікацій та водночас залишиться практично непомітним в інтер’єрі? Тоді варто звернути увагу на ALU BASE. Завдяки знімній стулці ця модель є ідеальним рішенням для приміщень, де недостатньо місця для відкривання класичних розпашних люків.
Конструкція дозволяє приховати ревізійний отвір за допомогою різноманітних оздоблювальних матеріалів:
- шпалер;
- декоративної штукатурки;
- натуральної або штучної шкіри;
- текстильних покриттів;
- фарби;
- інших декоративних матеріалів.
Саме тому ALU BASE часто використовують як прихований люк під фарбування, який гармонійно інтегрується в сучасний інтер’єр без порушення загальної концепції дизайну.
Основні переваги ALU BASE
- висока жорсткість конструкції та стійкість до деформацій;
- посилена стулка з ребрами жорсткості;
- монтажні крила по всьому периметру рами для швидкого встановлення у листові матеріали;
- великий корисний отвір для обслуговування комунікацій;
- можливість виготовлення одностулкових конструкцій шириною до 1000 мм;
- мінімальні зазори між рамою та стулкою;
- повністю знімна стулка для максимального доступу до ніші.
Завдяки продуманій конструкції люк забезпечує зручний доступ до труб, колекторів, кранів, лічильників, електротехнічних вузлів та інших інженерних систем.

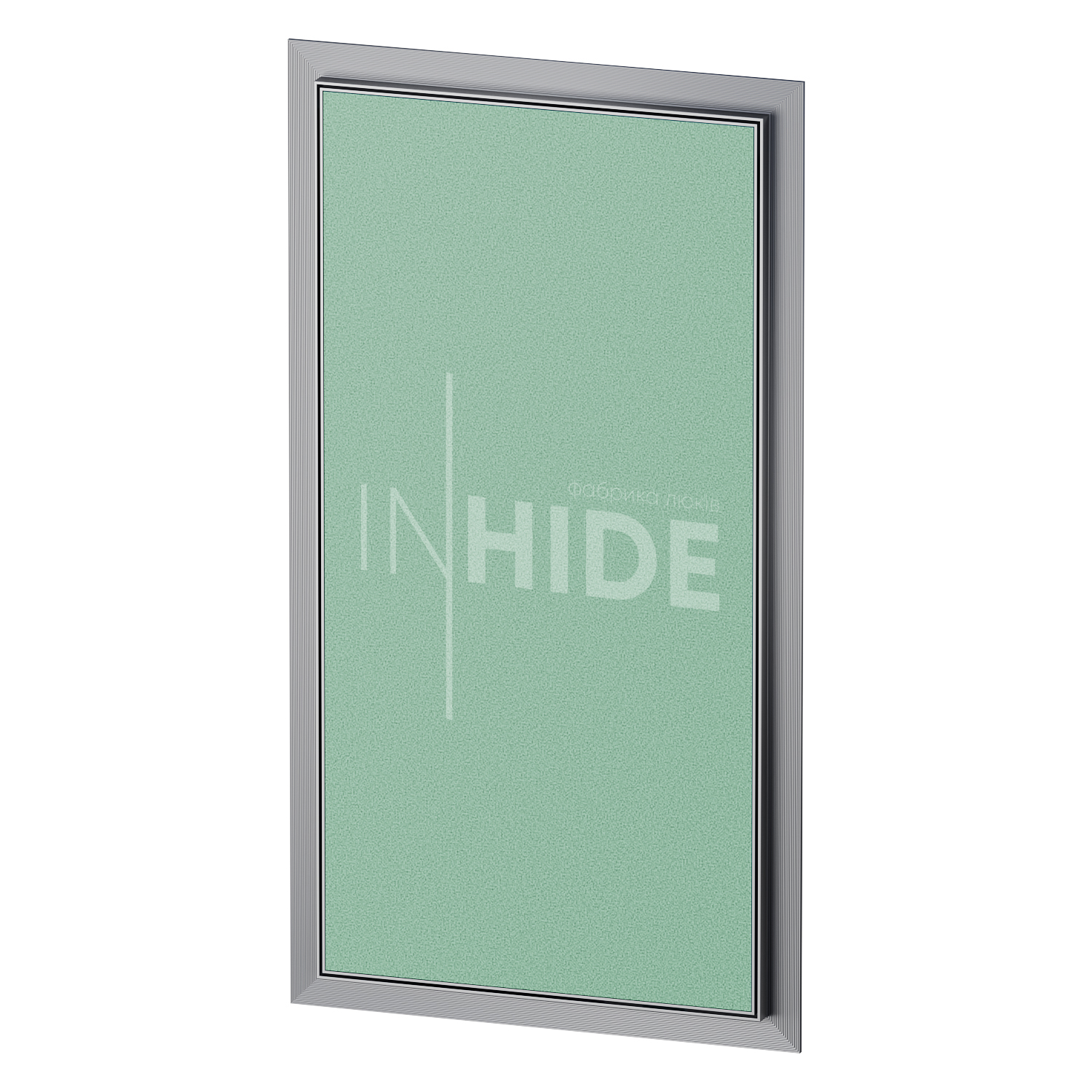

Конструкція люка ALU BASE
Основу конструкції формує алюмінієва рама з посиленого кутника розміром 18×28×2,4 мм.
Стулка виготовляється з фірмового посиленого алюмінієвого кутника 28×18×2,4 мм, на якому закріплений вологостійкий гіпсоволокнистий лист KNAUF товщиною 12,5 мм.

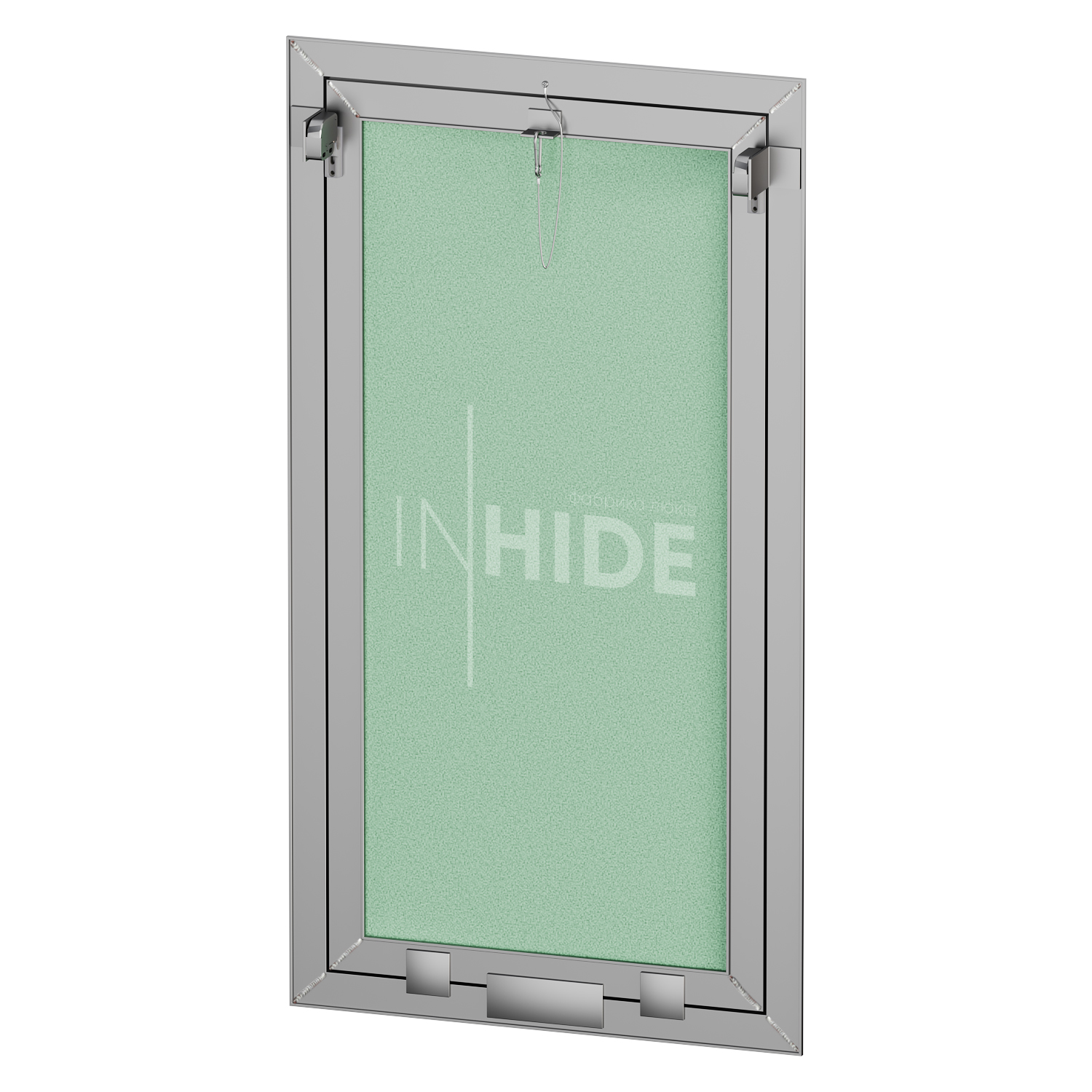

Рама та стулка з’єднані між собою спеціальною системою роз’ємного кріплення:
- з одного боку використовуються посилені скоби, які запобігають прогину стулки;
- з протилежного боку фіксацію забезпечують натискні замки Mini-Latch HAFELE.
Усі зварні шви виконуються методом аргонодугового зварювання, що забезпечує високу міцність конструкції та акуратний зовнішній вигляд.
Зазор між рамою та стулкою становить лише 1,5 мм, завдяки чому люк після оздоблення виглядає максимально приховано.
Система відкривання

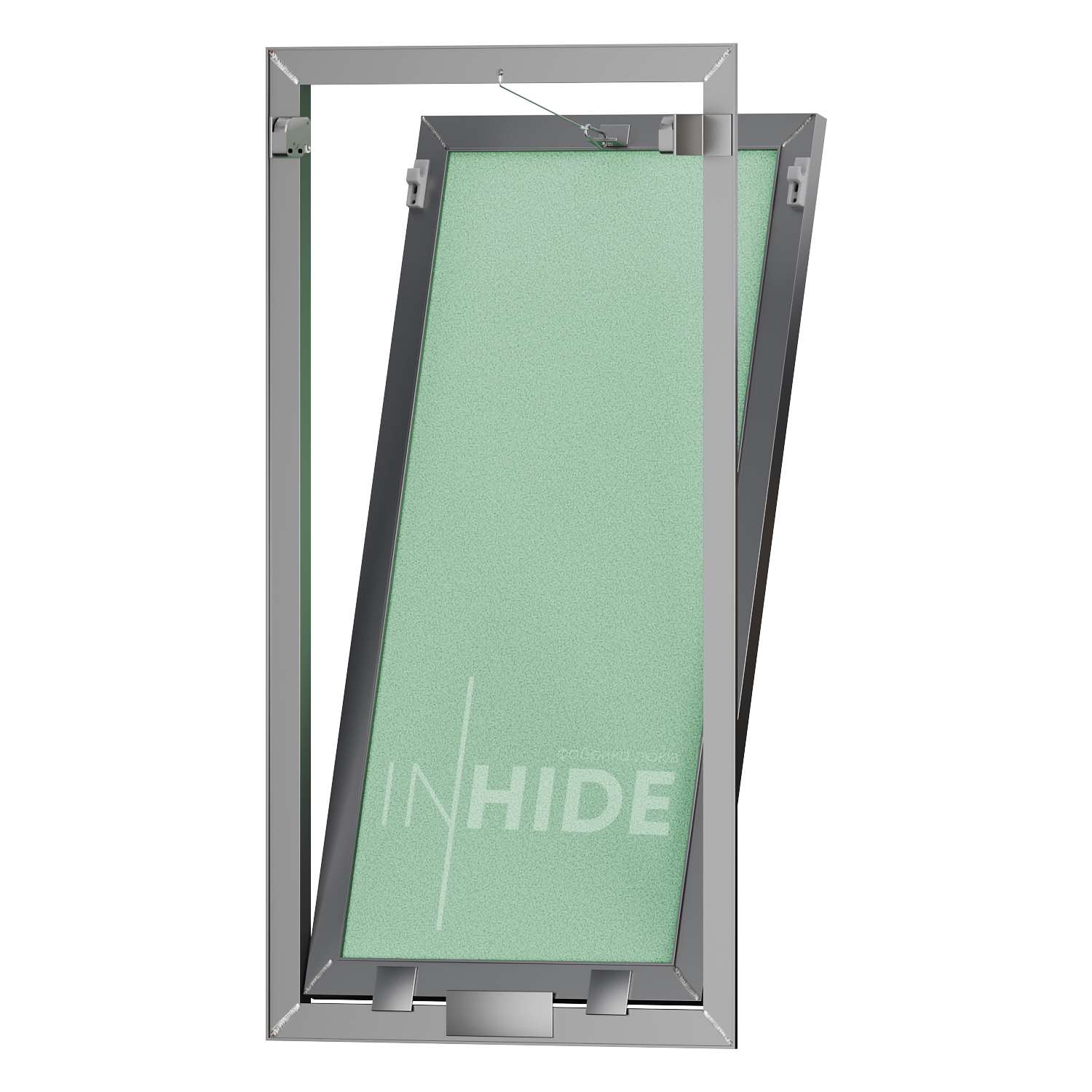

Відкривання люка здійснюється легким натисканням на стулку.

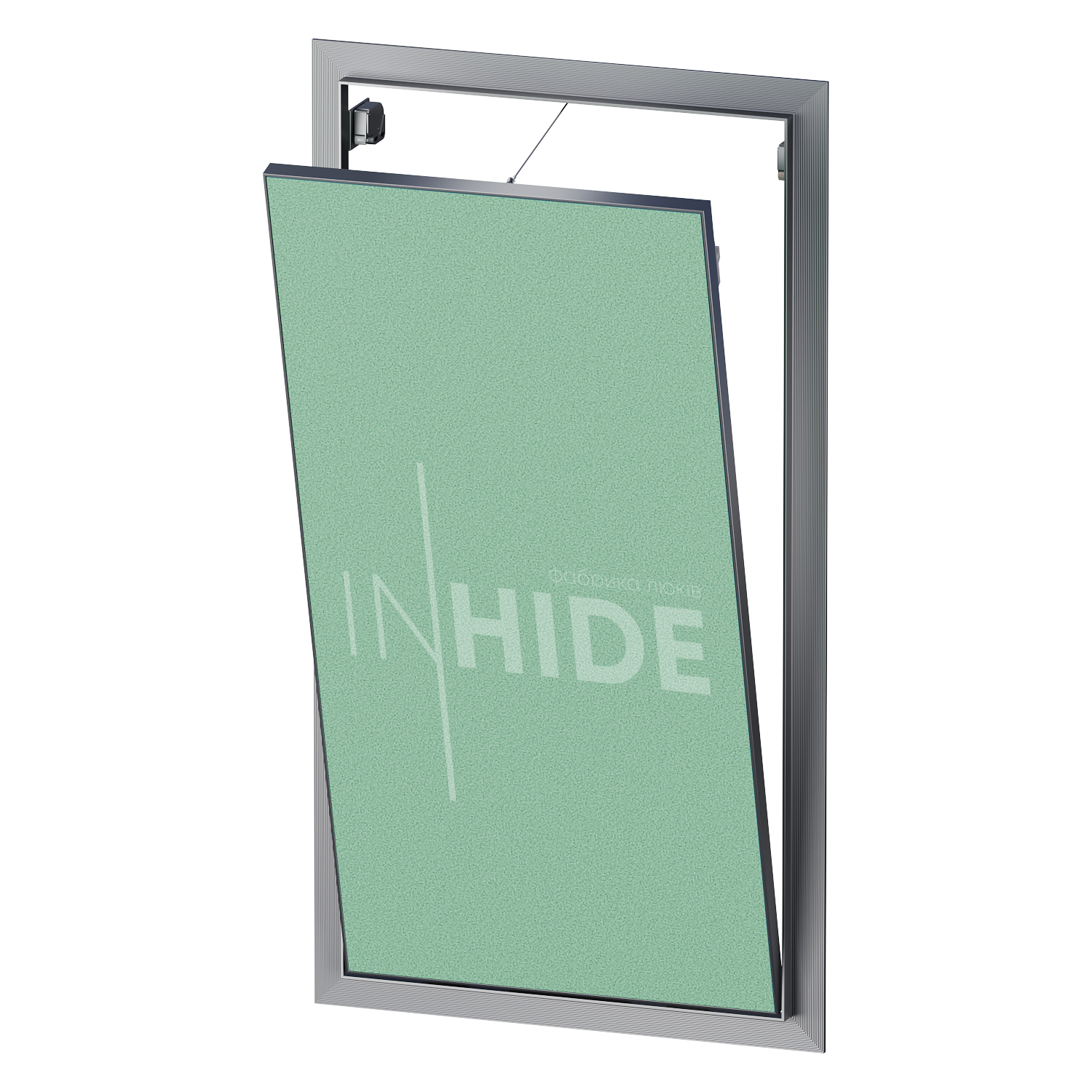

Після спрацювання замків Mini-Latch HAFELE дверцята зміщуються всередину рами приблизно на 4 мм та відкриваються. Далі стулку необхідно вручну зняти з посадкових елементів.
Для додаткової безпеки стулка з’єднана з рамою сталевими страхувальними тросами, закріпленими з обох сторін конструкції.
Розміри конструкції
Мінімальний розмір одностулкового люка:
150×150 мм
Максимальний розмір одностулкового люка:
500×1000 мм або 1000×500 мм
де:
- L — сторона розташування скоб;
- H — висота виробу.
Для більших ревізійних отворів можливе виготовлення двостулкових конструкцій.
Максимальний розмір двостулкової моделі:
1000×1000 мм
(дві стулки по 500×1000 мм із центральною перемичкою та додатковими замками).
Скоби у всіх конструкціях завжди розташовані в нижній частині люка.
Великогабаритні конструкції
Для люків збільшених розмірів конструкція додатково посилюється алюмінієвою профільною трубою 30×30 мм.
Необхідність такого підсилення визначається інженерами INHIDE індивідуально залежно від розмірів люка, типу оздоблення та умов експлуатації.
Монтажна глибина
Загальна монтажна глибина люка становить:
- 18 мм — товщина основної частини рами;
- 42 мм — виступ замків.
Загальна необхідна глибина монтажної ніші — 60 мм.
ALU BASE — це надійний алюмінієвий ревізійний люк для прихованого монтажу, який поєднує мінімалістичний дизайн, простоту обслуговування та максимальну зручність доступу до інженерних комунікацій.
ВИЗНАЧЕННЯ ГАБАРИТІВ ВИРОБУ
Для правильного підбору ревізійного люка ALU BASE необхідно враховувати не лише розміри монтажного отвору, а й особливості майбутнього оздоблення. Грамотно підібрані габарити люка дозволяють зробити його практично непомітним після завершення оздоблювальних робіт та забезпечити комфортний доступ до інженерних комунікацій.
Підбір розміру люка
Перед замовленням рекомендується визначити:
- точні розміри монтажного отвору або технічної ніші;
- тип оздоблювального матеріалу;
- напрямок оздоблення поверхні;
- розташування інженерних комунікацій усередині ніші;
- необхідний корисний отвір для подальшого обслуговування обладнання.
Компанія INHIDE рекомендує підбирати люк таким чином, щоб його габарити максимально відповідали архітектурним особливостям приміщення та забезпечували зручний доступ до прихованих комунікацій.
Визначення розміру під декоративне оздоблення
При використанні шпалер, декоративної штукатурки, шкіри, текстильних матеріалів або фарбування рекомендується обирати люк з урахуванням розмірів декоративних елементів, стиків та особливостей оздоблення поверхні.
Завдяки мінімальному зазору між рамою та стулкою конструкція дозволяє отримати максимально прихований ревізійний отвір навіть на великих площинах стін.

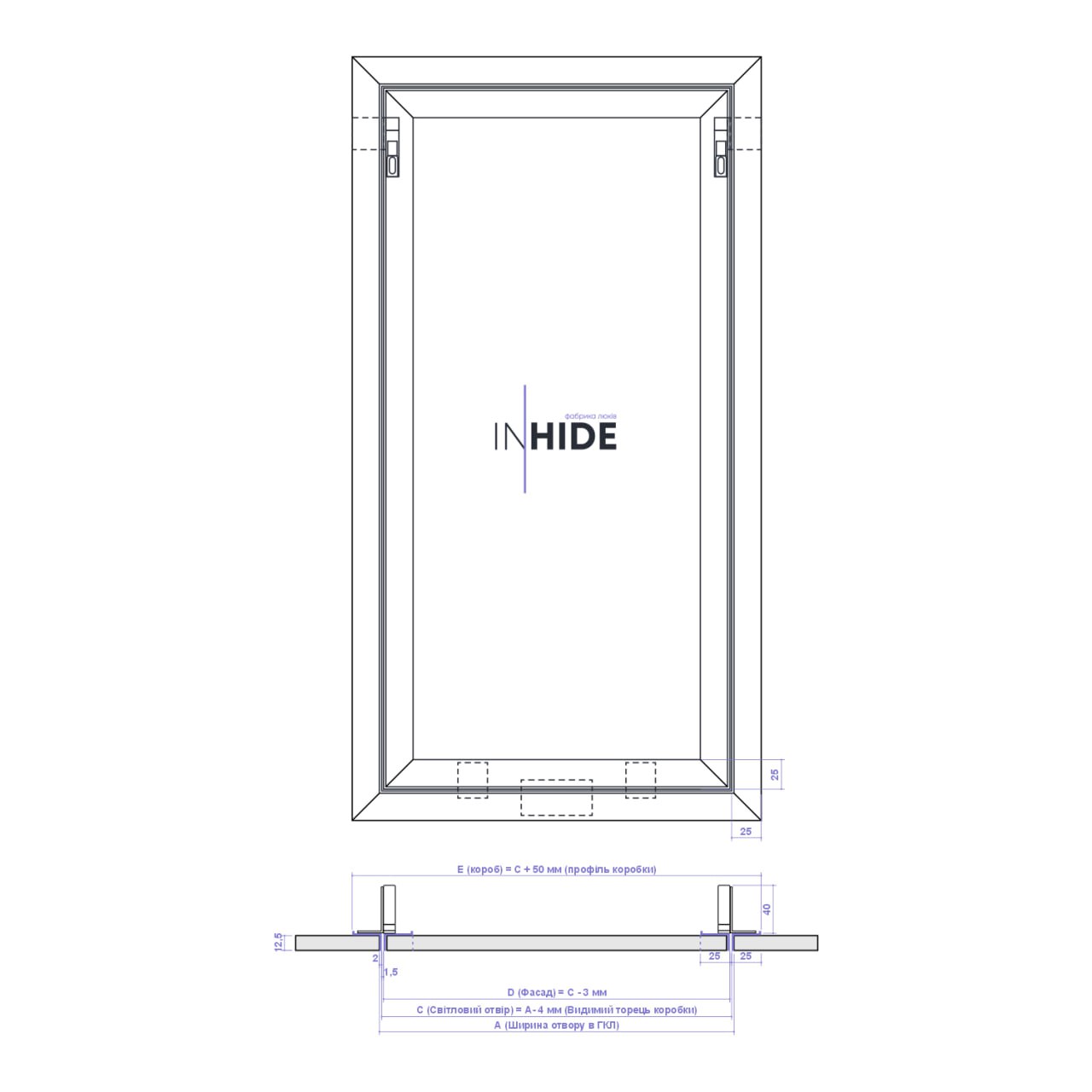

Корисний (світловий) отвір
Необхідно враховувати, що після встановлення люка фактичний корисний отвір буде меншим за його зовнішні габарити через товщину профілю рами та особливості конструкції.
При розрахунку доступу до обладнання рекомендується враховувати зменшення світлового отвору по всьому периметру рами.
Завдяки відсутності класичних петель та використанню знімної стулки модель ALU BASE забезпечує значно більший корисний простір порівняно з багатьма традиційними ревізійними люками.
Монтажна глибина
Для встановлення люка необхідно передбачити монтажну нішу глибиною не менше 60 мм.
З них:
- 18 мм займає основна частина алюмінієвої рами;
- 42 мм необхідно для розміщення натискних замків та забезпечення їх коректної роботи.
Перед монтажем рекомендується перевірити відсутність елементів комунікацій, які можуть перешкоджати відкриванню або демонтажу стулки.
Важлива інформація
Під час проєктування ревізійного отвору необхідно враховувати спосіб відкривання люка. Після спрацювання замків стулка зміщується всередину рами та повністю знімається, тому перед люком має бути достатньо простору для її безпечного демонтажу.
Правильно підібрані габарити люка ALU BASE забезпечують максимальну непомітність конструкції після оздоблення, зручний доступ до комунікацій та тривалу безпроблемну експлуатацію виробу.
МОНТАЖ ТА РЕКОМЕНДАЦІЇ
Для правильного встановлення ревізійного люка ALU BASE необхідно заздалегідь підготувати монтажний отвір та забезпечити достатню жорсткість основи.
Завдяки наявності спеціальних монтажних крил по всьому периметру рами люк особливо зручно монтувати в перегородки та облицювання з листових матеріалів, зокрема гіпсокартону, ГВЛ, фанери та інших каркасних конструкцій.
При встановленні в гіпсокартонні перегородки рекомендується передбачити підсилення отвору за допомогою CD-профілю або профільної сталевої труби. Для великогабаритних конструкцій використання додаткового підсилення є обов’язковим.
При монтажі в бетонні, цегляні або монолітні стіни додаткове посилення зазвичай не потрібне, якщо несуча здатність основи відповідає вимогам монтажу.
Важливо! Рама люка повинна бути надійно закріплена по всьому периметру. Будь-які перекоси монтажного отвору можуть негативно вплинути на роботу замків та процес встановлення знімної стулки.
Монтаж необхідно виконувати таким чином, щоб площина рами знаходилася врівень із площиною майбутнього оздоблення стіни.
Для кріплення конструкції можуть використовуватися:
- саморізи;
- саморізи з дюбелями;
- анкерні елементи;
- спеціалізовані монтажні кріплення.
Для точного вирівнювання рекомендується використовувати монтажні клинці або дистанційні вставки.
Після встановлення необхідно перевірити:
- правильність геометрії рами;
- рівномірність монтажних зазорів;
- роботу замків Mini-Latch HAFELE;
- правильність встановлення страхувальних тросів;
- легкість зняття та встановлення стулки.
Для підвищення жорсткості та герметичності монтажу простір між рамою та стіною рекомендується заповнити монтажною піною або відповідним герметиком.
Стулка люка виготовлена на основі вологостійкого гіпсоволокнистого листа KNAUF товщиною 12,5 мм та повністю готова до подальшого оздоблення.
Для фінішного покриття можуть використовуватися:
- фарбування;
- декоративна штукатурка;
- шпалери;
- текстильні покриття;
- натуральна або штучна шкіра;
- декоративні панелі;
- інші легкі оздоблювальні матеріали.
Оздоблення необхідно виконувати відповідно до рекомендацій виробника матеріалів та технології виконання робіт.
Після завершення оздоблення рекомендується перевірити роботу замків та правильність встановлення стулки у рамі.
Відкривання люка здійснюється легким натисканням на стулку.
Після спрацювання замків Mini-Latch HAFELE верхня частина дверцят зміщується всередину рами приблизно на 4 мм, після чого стулку необхідно акуратно витягнути вручну.
Для безпечної експлуатації конструкція оснащена сталевими страхувальними тросами, які запобігають випадковому падінню стулки під час відкривання.
За потреби дверцята можуть бути повністю демонтовані для отримання максимального доступу до комунікацій. Для цього достатньо від’єднати стулку від роз’ємного з’єднання та вивести її з посадкових елементів рами.
Перед демонтажем рекомендується підтримувати стулку руками та переконатися у відсутності навантаження на страхувальні троси.
Для забезпечення тривалого терміну служби виробу необхідно дотримуватися наступних рекомендацій:
- транспортувати та зберігати люк виключно у вертикальному положенні;
- уникати ударів та деформацій конструкції;
- експлуатувати виріб у сухих приміщеннях або під навісом;
- температура експлуатації повинна становити від -20°C до +70°C;
- відносна вологість повітря не повинна перевищувати 80%;
- не допускати прямого потрапляння води на конструкцію;
- не розташовувати люк ближче ніж за 2 метри до відкритих джерел тепла.
Важливі застереження
Забороняється відкривати люк примусово, якщо після натискання не спрацювали всі замки Mini-Latch HAFELE.
Не допускається навантаження на відкриту або демонтовану стулку.
Під час встановлення необхідно забезпечити вільний простір для зняття дверцят та доступу до комунікацій.
У разі забруднення замків або рухомих елементів рекомендується виконувати їх періодичне очищення.
Правила безпеки
Люк ALU BASE є металевою конструкцією зі знімною стулкою, тому під час експлуатації необхідно дотримуватися правил безпеки:
- не залишати відкритий люк без нагляду;
- не допускати дітей до відкритої конструкції;
- виконувати демонтаж стулки обережно, утримуючи її двома руками;
- перед закриванням перевіряти відсутність сторонніх предметів у рамі;
- не використовувати люк не за призначенням.
Дотримання цих рекомендацій забезпечить надійну роботу люка ALU BASE, тривалий термін служби механізмів та безпечну експлуатацію конструкції протягом багатьох років.
